Jak dobrać panele do falownika off-grid? Ile PV?

Redakcja 2025-08-21 02:54 / Aktualizacja: 2026-02-02 09:17:32 | Udostępnij:

Rozumiem twoją determinację, by system off-grid działał bezawaryjnie przez lata, bez frustrujących strat energii czy niedoładowanych baterii. Dobór paneli do falownika wymaga precyzyjnego dopasowania mocy, napięcia i prądu, z uwzględnieniem oversizingu i realnych warunków klimatycznych. W tym artykule krok po kroku wyjaśnię, jak analizować parametry inwertera, obliczać stringi paneli i symulować produkcję, byś mógł samodzielnie stworzyć optymalną konfigurację.

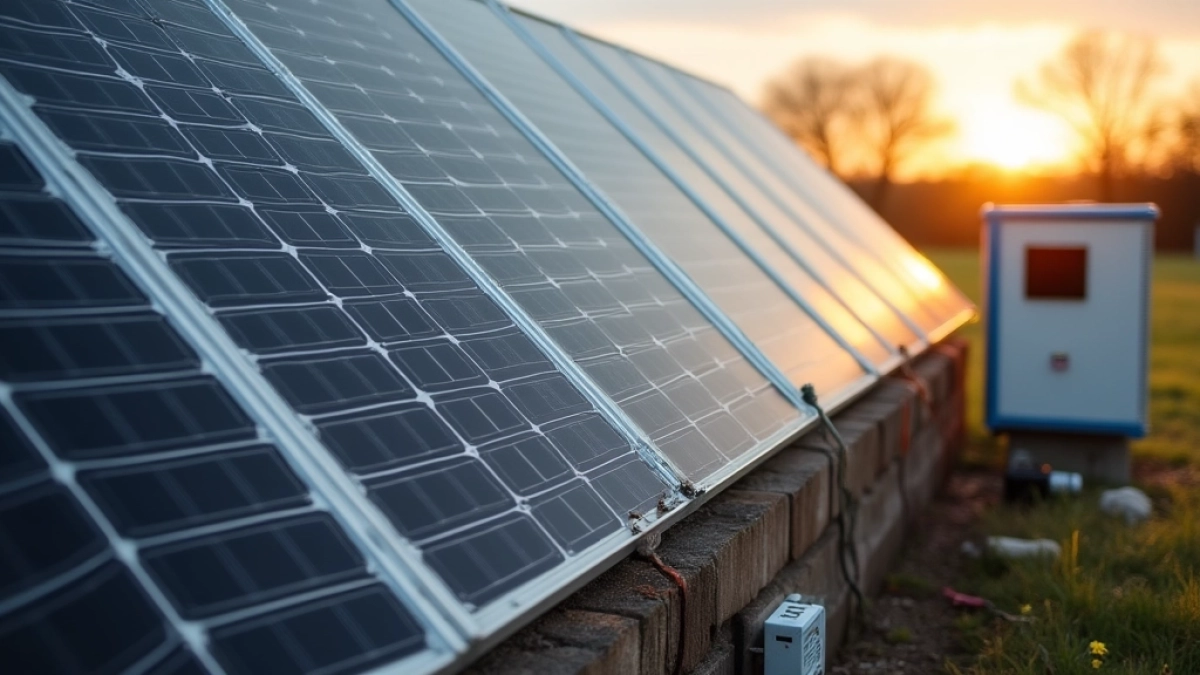

jak dobrać panele do falownika offgrid

Jak dobrać panele do falownika offgrid

Jak dobrać panele do falownika offgrid

Pierwszym krokiem jest analiza specyfikacji falownika off-grid, bo to on dyktuje granice twojego stringa paneli. Sprawdź datasheet inwertera pod kątem wejść MPPT: zakres napięcia pracy, maksymalny prąd i moc znamionową. Na tej podstawie dobierz panele, których parametry zbiorcze nie przekroczą limitów, ale zapewnią nadwyżkę w pochmurne dni. Zawsze zakładaj oversizing mocy do 1,5 raza, by kompensować straty. Podłącz panele szeregowo w stringi, dbając o równowagę między liczbą modułów a napięciem otwartym Voc.

Oblicz napięcie stringa mnożąc Vmp pojedynczego panelu przez ich liczbę – musi wpaść w dolny i górny zakres MPPT. Prąd stringa to mniej więcej Imp panelu, więc nie przekraczaj maksimum wejściowego falownika o więcej niż 25 procent. Moc całkowita paneli powinna być wyższa niż inwertera, ale unikaj ekstremów, by nie tracić energii na ciepła. Testuj konfigurację w symulatorze, weryfikując Voc przy niskich temperaturach, bo zimą napięcie rośnie.

Podstawą jest równoległe połączenie stringów tylko jeśli falownik ma multiple MPPT, inaczej ryzykujesz nierównomierną pracę. Zawsze uwzględnij lokalną irradiancję – w Polsce średnio 1000-1200 kWh/m² rocznie. Dobór paneli do falownika offgrid zaczyna się od bilansu energetycznego: zużycie dobowe minus produkcja z baterii. W ten sposób unikniesz niedopasowania, które skraca żywotność całego systemu.

Zobacz także: Panele fotowoltaiczne: Montaż Pionowo czy Poziomo? Porównanie Orientacji Modułów PV

Kluczowe parametry paneli PV do falownika off-grid

Maksymalna moc Pmax panelu to punkt wyjścia – mnożąc ją przez liczbę modułów, oszacujesz potencjał stringa. Imp, prąd w punkcie maksymalnej mocy, decyduje o obciążeniu wejścia MPPT inwertera. Vmp, napięcie w tym punkcie, buduje napięcie stringa, niezbędne do efektywnej konwersji. Nie zapominaj o Isc, prądzie zwarciowym, który pokazuje maksimum w warunkach szczytowych.

Voc, napięcie otwartego obwodu, jest krytyczne przy zimnie – panele tracą 0,3-0,4% na stopień poniżej 25°C. Temperatura pracy wpływa na wszystkie parametry: wyższa obniża napięcie, ale podnosi prąd nieznacznie. Wybierz panele monokrystaliczne o wysokiej efektywności, by zmaksymalizować plon na m² dachu. Dopasuj je do falownika, sprawdzając tolerancje na datasheetach.

W off-grid kluczowe parametry paneli PV muszą być stabilne w szerokim zakresie temperatur. Sprawdź krzywą I-V panelu, by zrozumieć zachowanie poza STC. Na podstawie tych danych skonfiguruj stringi, minimalizując straty mismatchu między modułami. Prawidłowy dobór zapewnia, że falownik pracuje blisko punktu maksymalnego mocy przez większość dnia.

Zobacz także: Jak zdemontować panele fotowoltaiczne – krok po kroku

STC vs realne warunki w doborze paneli off-grid

Dane STC – 1000 W/m², 25°C, AM 1.5 – to laboratorium, gdzie panele dają 100% mocy tylko kilka dni w roku w Polsce. W rzeczywistości irradiancja spada do 700-900 W/m² średnio, a temperatura modułów osiąga 50-60°C latem. Oversizing kompensuje te różnice, bo falownik off-grid musi ładować baterie nawet w słabym nasłonecznieniu. Ignorując realia, ryzykujesz niedobory autonomii.

Zimą Voc rośnie o 10-20%, grożąc przekroczeniem limitu MPPT, podczas gdy latem Vmp spada poniżej minimum. Używaj współczynników korekcyjnych: dla Polski mnoż przez 0,75-0,85 rocznej produkcji. Symuluj z danymi meteostacji, by zobaczyć dzienne profile mocy. W ten sposób dobierzesz panele realistycznie do falownika.

Porównanie produkcji STC vs realia

Wykres pokazuje spadek mocy poza STC – klucz do oversizingu paneli. W umiarkowanym klimacie planuj na najgorsze miesiące, by system off-grid był niezawodny.

Oversizing mocy paneli do falownika off-grid

Oversizing mocy do 1,2-1,5 raza znamionowej inwertera pozwala wykorzystać pełne STC i kompensować pochmurne dni. Falownik off-grid obcina nadwyżkę clippingiem, tracąc minimalnie, ale zyskując stabilność ładowania. Dla 3 kW inwertera dobierz 4-4,5 kW paneli. Unikaj więcej niż 1,5 raza, bo rosną straty termiczne.

W off-grid priorytetem jest produkcja zimowa, gdzie oversizing 1,4 raza daje optimum. Oblicz Pstring = n × Pmax_panel < 1,5 × Pinwerter. Testuj w symulatorze, by zobaczyć krzywą mocy dziennej. Prawidłowy oversizing podnosi ROI systemu o 20-30%.

Podłącz oversizowany string, monitorując temperaturę inwertera – nie powinna przekraczać 70°C. W Polsce optimum to 1,3 raza dla dachów południowych.

Napięcie stringa paneli w MPPT falownika off-grid

Napięcie stringa Vstring = n × Vmp musi być w zakresie MPPT, np. 150-450 V dla typowego inwertera. Dodaj margines 20% powyżej minimum, by start w zimie. Maksymalnie Voc_string < Vmax_MPPT przy -10°C. Dla Vmp=40V potrzeba 4-10 paneli na string.

  • Minimalna liczba: Vstring > Vmin_MPPT +20%
  • Maksymalna: Voc_string < Vmax przy Tmin
  • Korekta temp: Voc = Voc_STC × [1 + 0,003 × (25 - Tmin)]

Dopasuj liczbę modułów, by falownik pracował w optimum MPPT przez 80% czasu. W off-grid stabilne napięcie zapobiega oscylacjom i stratom.

Podłącz string równolegle tylko na multiple MPPT, zachowując identyczne parametry. Weryfikuj na datasheetach obu urządzeń.

Oversizing prądu paneli do wejścia falownika PV

Prąd stringa Istring ≈ Imp_panel, nie przekraczaj Imax_MPPT o więcej niż 1,25 raza. Dla 13A wejścia dobierz panele Imp=10-11A. Oversizing prądu poprawia plon w diffusowym świetle. Falownik off-grid toleruje clipping prądu bez awarii.

Oblicz Istring_max = liczba stringów × Imp. Unikaj mismatchu prądów w hybrydowych stringach. W Polsce oversizing 1,2 raza wystarcza dla większości inwerterów.

  • Imp < 0,8 × Imax dla bezpieczeństwa
  • Isc < Imax_fuse
  • Monitoruj prąd pracy falownika

Produkcja paneli a autonomia off-grid

Codzienna produkcja paneli musi pokrywać zużycie + straty 20-30% na inwerterze i przewodach. Dla 5 kWh/dobę dobierz 2-3 kWp paneli w Polsce. Uwzględnij kąt nachylenia 35° i kierunek południe. Autonomia off-grid rośnie z większą powierzchnią PV.

Planuj na 3-5 pochmurnych dni: produkcja zima 20-30% lata. Symuluj bilans miesięczny, by uniknąć niedoładowań. Oversizing paneli skraca czas ładowania baterii.

Z naszych doświadczeń, dobrze dobrane panele dają 90% autonomii bez generatora.

Kalkulatory do doboru paneli do falownika off-grid

Używaj narzędzi online z danymi PVGIS lub lokalnej irradiancji do symulacji. Wpisz parametry inwertera, panele i lokalizację – dostaniesz optymalny string. PVsyst czy SAM oferują zaawansowane modele cieniowania i strat. Na podstawie wyników dostosuj oversizing.

Kroki: 1) Załaduj meteo, 2) Konfiguruj stringi, 3) Optymalizuj pod MPPT, 4) Eksportuj raport. Unikniesz błędów ręcznych obliczeń. Dla off-grid kluczowe hourly profiles.

Sprawdź kilka wariantów: 8 vs 10 paneli, porównaj PR (performance ratio). To podstawa profesjonalnego doboru do falownika.

Pytania i odpowiedzi: Jak dobrać panele do falownika off-grid

  • Jak dobrać moc paneli fotowoltaicznych do falownika off-grid?

    Moc całego stringa paneli (Pstring = liczba paneli × Pmax) nie powinna przekraczać 1,2-1,5 raza mocy znamionowej falownika. Dzięki temu unikniesz przeciążeń, a oversizing zapewni wyższą produkcję w warunkach poniżej STC, typowych dla polskiego klimatu.

  • Jaki zakres napięcia stringa paneli jest optymalny dla MPPT falownika off-grid?

    Napięcie stringa (Vstring ≈ liczba paneli × Vmp) musi mieścić się w zakresie napięciowym MPPT falownika, np. 100-500 V, z marginesem 20-30% powyżej minimalnego. Minimalna liczba paneli na MPPT to 4-6, by przekroczyć Vmin, a Voc stringa nie może przekroczyć limitu falownika.

  • Czy prąd stringa paneli może przekraczać prąd wejściowy MPPT falownika?

    Prąd stringa (Istring ≈ Imp) nie powinien przekraczać maksymalnego prądu MPPT, ale w systemach off-grid dopuszczalny jest oversizing do 1,25 raza. To zwiększa produkcję przy zachowaniu bezpieczeństwa, pod warunkiem konsultacji z datasheetem urządzeń.

  • Jak uwzględnić realne warunki pracy zamiast danych STC przy doborze paneli?

    Dane STC (1000 W/m², 25°C) występują rzadko w Polsce. Używaj kalkulatorów PV lub symulatorów jak PVsyst z lokalną irradiancją, uwzględniając straty 20-30%. Dobór powinien zapewniać codzienną produkcję pokrywającą zużycie baterii i obciążeń dla autonomii systemu.
