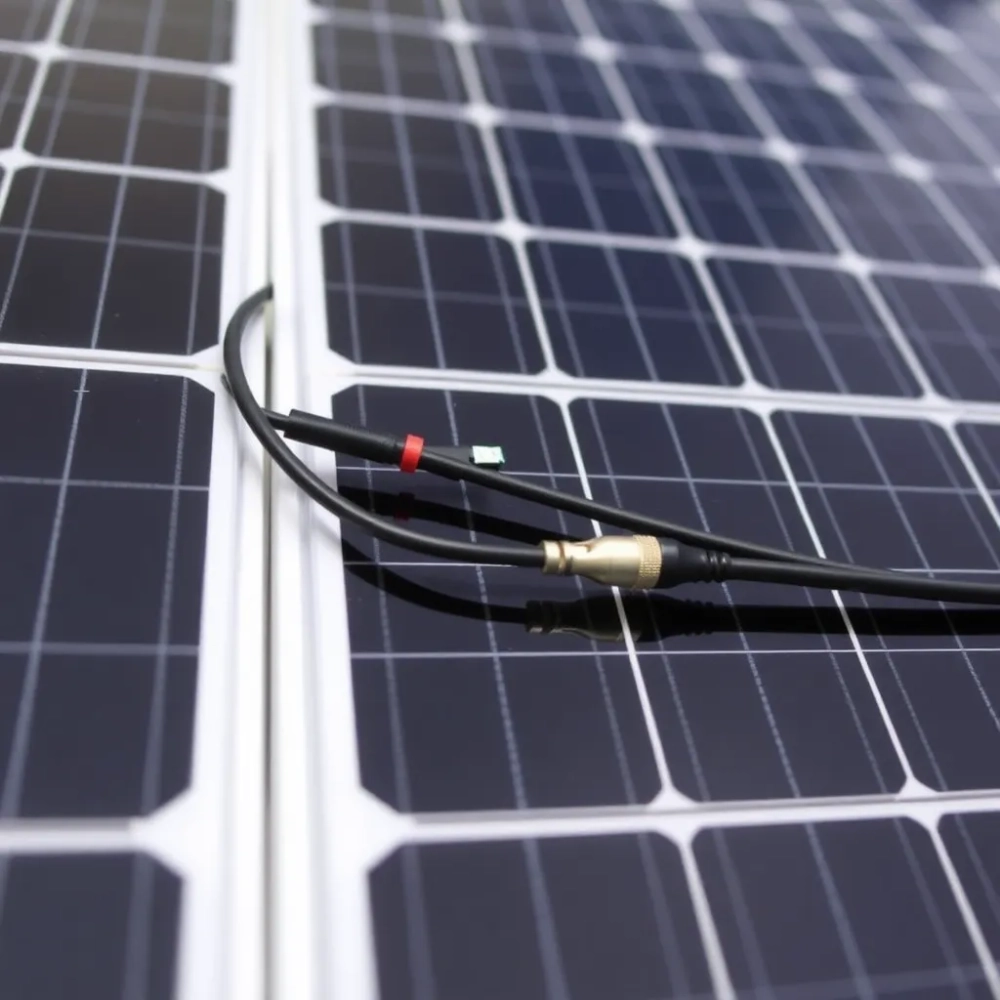

Jak łączyć panele fotowoltaiczne, żeby nie tracić uzysków
Błąd w łączeniu paneli potrafi po cichu zjadać od 5 do 25 procent rocznych uzysków, a właściciel instalacji dowiaduje się o tym zwykle przy pierwszym rachunku za energię, który wypada wyraźnie poniżej obietnic z projektu. Trzy proste reguły decydują, czy string odda pełnię mocy, czy będzie ciągnął w dół cały dach: dopasowanie do parametrów falownika, unikanie mieszania modułów o zbyt różnej charakterystyce oraz uwzględnienie realiów zacienienia i temperatury. Ten tekst powstał z myślą o inwestorach indywidualnych, którzy chcą zrozumieć, co tak naprawdę dzieje się między panelem a inwerterem, oraz o instalatorach szukających uporządkowanego kompendium do audytów i odbiorów.
- Czy można łączyć różne panele fotowoltaiczne w jednej instalacji
- Kiedy wybrać optymalizatory, a kiedy mikroinwertery zamiast stringa
Łączenie paneli szeregowo, równolegle i mieszane
String to po prostu kilka modułów połączonych ze sobą przewodem, który trafia następnie do wejścia MPPT falownika. MPPT, czyli Maximum Power Point Tracker, to elektroniczny pośrednik, który w ułamkach sekundy szuka na krzywej prąd-napięcie tego jednego punktu, w którym iloczyn napięcia i prądu daje największą moc.
W połączeniu szeregowym napięcia poszczególnych modułów się dodają, a prąd pozostaje taki jak prąd pojedynczego ogniwa. Przy typowym panelu 455 W o parametrach 41,2 V Vmpp i 13,9 A Impp dziesięć modułów w szeregu da 412 V napięcia roboczego i wciąż 13,9 A prądu. Takie wysokie napięcie jest pożądane, bo pozwala pokonać opory kabli i dojść do falownika bez dużych strat rezystancyjnych, które rosną wraz z prądem w drugiej potędze.
Połączenie równoległe działa odwrotnie: prądy sumują się, napięcie zostaje wspólne. Cztery gałęzie po 13,9 A dadzą 55,6 A przy 41,2 V. Straty na przewodach rosną wtedy czterokrotnie, więc taki wariant opłaca się tylko przy krótkich trasach kablowych lub w instalacjach niskonapięciowych.
Konfiguracja mieszana, zwana też stringowo-równoległą, łączy oba światy. Najczęściej spotykany układ to kilka szeregów, każdy po 8-12 modułów, spiętych równolegle na falowniku hybrydowym albo przez dodatkowe urządzenia stringowe. To kompromis, który daje napięcie robocze 300-500 V i prąd do 30 A na wejście, a jednocześnie zachowuje redundancję: awaria jednego stringa nie wyłącza całej instalacji.
Uwaga: Napięcie jałowe Voc rośnie wyraźnie w niskiej temperaturze. Zima potrafi podnieść Voc nawet o 15-20 procent względem wartości katalogowej STC (25°C), a to właśnie na podstawie Voc trzeba liczyć dopuszczalną liczbę paneli w szeregu.
Kluczowy parametr Vmpp wskazuje punkt, w którym panel oddaje nominalną moc przy typowych warunkach pracy. W przeciwieństwie do Voc, który opisuje moduł bez obciążenia, Vmpp to napięcie robocze pod obciążeniem w słoneczny dzień. Falownik potrzebuje określonego okna Vmpp, by w ogóle rozpocząć pracę. Gdy string oddaje 100 V, a dolny próg inwertera wynosi 150 V, instalacja w ogóle się nie uruchomi.
| Typ połączenia | Napięcie | Prąd | Ryzyko zacienienia | Najczęstsze zastosowanie |
|---|---|---|---|---|
| Szeregowe | sumuje się | wspólny modułu | wysokie (jeden cień obniża cały string) | dachy jednospadowe, brak zacienień |
| Równoległe | wspólne | sumuje się | niskie (bypass diody wyrównują) | małe systemy 12/24 V, kampery |
| Mieszane | średnie | średni | średnie (zależy od topologii) | instalacje domowe 5-10 kWp |
Czy można łączyć różne panele fotowoltaiczne w jednej instalacji
Technicznie rzecz biorąc, da się. Praktycznie to proszenie się o kłopoty, bo ogniwo fotowoltaiczne nie zachowuje się jak zwykły rezystor, lecz jak źródło prądowe o bardzo wrażliwej krzywej I-V. Gdy w jednym stringu spotykają się moduły o różnym prądzie Impp lub napięciu Vmpp, cały łańcuch zostaje ściągnięty do najsłabszego ogniwa, czyli tego o najniższym Impp.
Przy różnicach mniejszych niż 5 procent w Impp i Vmpp straty są pomijalne, rzędu 1-3 procent rocznej produkcji. To próg, poniżej którego większość instalatorów uznaje mieszanie za dopuszczalne. Powyżej 5 procent spadek uzysków rośnie nieliniowo. Realny przykład: połączenie modułu 455 W z modułem 410 W o tej samej charakterystyce napięciowej da w najlepszym razie 90 procent wydajności mocniejszego panelu, a w godzinach porannych i wieczornych, gdy prąd jest na granicy progowej falownika, spadki mogą sięgać 20 procent.
Tabela kompatybilności uwzględnia cztery kluczowe parametry: napięcie maksymalne Voc, prąd zwarcia Isc, napięcie robocze Vmpp oraz prąd roboczy Impp. Łączenie modułów różnych marek, ale o identycznych lub bardzo zbliżonych wartościach tych czterech wielkości, zwykle przechodzi bez większych strat. Różnica w napięciu Vmpp większa niż 5 procent praktycznie dyskwalifikuje takie połączenie.
| Parametr | Panel A (455 W) | Panel B (410 W) | Zgodność |
|---|---|---|---|
| Voc | 41,2 V | 37,8 V | różnica 8,3% (poza normą) |
| Isc | 13,9 A | 13,7 A | różnica 1,4% (dopuszczalne) |
| Vmpp | 34,4 V | 31,2 V | różnica 9,3% (poza normą) |
| Decyzja | Nie łączyć w jednym stringu | ||
Panele z różnych serii, na przykład half-cut z 144 ogniwami i full-cell ze 120 ogniwami, różnią się temperaturowymi współczynnikami mocy. W mroźny poranek string A wystartuje o 8:00, string B o 8:15, a w środku dnia, gdy temperatura modułu sięgnie 65°C, różnica napięć Voc znów się rozjedzie. Taka instalacja wymaga przynajmniej optymalizatorów albo podziału na dwa niezależne MPPT, inaczej spadki sięgną 15-30 procent rocznej produkcji.
Ryzyko łuku elektrycznego: połączenia o zwiększonym oporze, na przykład niedokręcone złączki MC4, w warunkach pracy przy 600-1000 V DC generują łuk, który potrafi żarzyć się tygodniami. Norma PN-HD 60364-7-712 wymaga dziś stosowania zabezpieczeń AFCI (Arc Fault Circuit Interrupter) w nowych instalacjach, a większość falowników stringowych ma je w standardzie.
Jeśli w jednym stringu muszą znaleźć się moduły o odmiennych Vmpp, najprostszym rozwiązaniem jest optymalizator mocy przy każdym panelu. Dzięki temu każdy moduł pracuje we własnym punkcie maksymalnej mocy, a napięcie na wejściu falownika jest już wyrównane. Koszt: od 180 do 350 zł za sztukę w zależności od producenta, ale w przypadku skomplikowanych dachów wielospadowych to nadal tańsze niż powiększanie powierzchni o dodatkowe panele.
Kiedy wybrać optymalizatory, a kiedy mikroinwertery zamiast stringa
Trzy architektury dominują na polskim rynku. Pierwsza to klasyczny string inwerter z kilkoma wejściami MPPT, najtańsza i najprostsza, działająca świetnie na dachach jednospadowych bez zacienień. Druga to falownik stringowy z optymalizatorami, gdzie każdy panel ma swój konwerter DC/DC, a centralny inwerter zamienia wyrównane napięcie na prąd przemienny. Trzecia to mikroinwertery montowane bezpośrednio pod każdym panelem, które od razu produkują 230 V AC.
Wybór zależy od trzech czynników: kształtu dachu, obecności zacienień i skali inwestycji. Dach jednospadowy, skierowany na południe, bez kominów i anten oznacza prosty string bez optymalizatorów. Dach wielospadowy, z dwoma lub trzema azymutami, albo częściowo zacieniony przez drzewo sąsiada wymaga albo mikroinwerterów, albo optymalizatorów, bo inaczej najsłabszy string pociągnie w dół całą resztę.
Mikroinwertery kosztują od 600 do 1200 zł za sztukę, ale oferują monitoring każdego panelu z osobna i pełną niezależność modułów. Awaria jednego mikroinwertera wyłącza jeden panel, a nie cały string. To szczególnie cenne przy dużych instalacjach, gdzie diagnostyka pojedynczego modułu potrafi zająć cały dzień.
| Architektura | Koszt elementów (zł/kWp) | Najlepsze zastosowanie | Kiedy unikać |
|---|---|---|---|
| String inwerter | 450-700 | dachy proste, pełna ekspozycja | wielospadowe, zacienione |
| Optymalizatory | 700-1000 | dachy złożone, częściowe zacienienia | duże instalacje naziemne (koszt) |
| Mikroinwertery | 1100-1500 | skomplikowane dachy, monitoring panel-po-panelu | budgetowe inwestycje, proste dachy |
Temperatura modułu ma znaczenie, o jakim rzadko mówi się w materiałach marketingowych. Współczynnik temperaturowy Voc dla typowego panelu monokrystalicznego wynosi około -0,27 procent na stopień Celsjusza. Przy temperaturze ogniwa -10°C zimą napięcie jałowe Voc rośnie o 27°C razy 0,27 procent, czyli o 7,3 procent względem warunków STC. String z 12 paneli o Voc 41,2 V da wtedy 12 × 41,2 × 1,073 = 530 V. Jeśli maksymalne napięcie wejściowe falownika wynosi 600 V, jesteśmy bezpieczni. Gdyby paneli było 14, napięcie skoczyłoby do 619 V i przekroczyłoby limit. To najczęstsza przyczyna uszkodzeń inwerterów w mroźne poranki.
Norma PN-EN 62446 opisuje wymagania dotyczące dokumentacji, odbiorów i okresowych przeglądów instalacji PV. Każda instalacja powyżej 6,5 kWp wymaga zgłoszenia do Operatora Sieci Dystrybucyjnej i podpisania umowy o świadczenie usług dystrybucji. Nowe wytyczne OSD z 2025 roku zaostrzają wymóg AFCI i zdalnego odczytu parametrów pracy.
Dyrektywa RED (Radio Equipment Directive) nakłada obowiązek zapewnienia kompatybilności elektromagnetycznej falowników, co w praktyce oznacza konieczność stosowania certyfikowanych urządzeń z oznaczeniem CE. Operator sieci może odmówić przyłączenia instalacji, której falownik nie widnieje na jego liście zgodności.
Checklista przed uruchomieniem instalacji
- Polaryzacja wszystkich złączek MC4 sprawdzona miernikiem
- Voc stringa w najniższej spodziewanej temperaturze poniżej limitu inwertera
- Impp stringa mieszczący się w zakresie MPPT
- Ciągłość przewodu ochronnego i połączeń wyrównawczych
- Rezystancja izolacji powyżej 1 MΩ przy napięciu probierczym 500 V
- Zabezpieczenia nadprądowe po stronie DC dobrane do Isc stringa
- Ograniczniki przepięć SPD typu 1+2 zainstalowane przy inwerterze
- Etykiety ostrzegawcze na rozdzielnicy DC i AC
- Schemat elektryczny z naniesionymi parametrami każdego stringa
- Protokół pomiarów podpisany przez instalatora z uprawnieniami SEP
Realne scenariusze z polskich instalacji pokazują skalę problemu. Pierwszy przypadek: dach dwuspadowy, południe i wschód, string południowy 10 paneli, wschodni 8 paneli, podłączone do jednego MPPT. Zacienienie kominem od godziny 14:00 obniżało produkcję o 22 procent przez całe lato. Po podziale na dwa niezwanle MPPT zyski wróciły do poziomu z projektu. Drugi przypadek: instalacja 6,3 kWp z panelami 360 W i 400 W wymieszanymi w jednym stringu. Roczny uzysk wyniósł 720 kWh/kWp zamiast zakładanych 950 kWh/kWp. Różnica 230 kWh na każdy zainstalowany kilowat to strata finansowa sięgająca kilku tysięcy złotych w cyklu 25-letnim.
Trzeci przypadek dotyczy temperatury. Instalacja 8 kWp z 18 panelami w jednym stringu działała poprawnie przez cały rok, aż przyszedł styczeń z mrozami -18°C. Voc wzrósł do 760 V przy limicie inwertera 700 V. Inwerter zgłosił błąd izolacji i wyłączył się na trzy słoneczne dni. Wystarczyło zmniejszyć string do 15 paneli, by napięcie w najgorszych warunkach spadło do 633 V. Koszt wymiany trzech paneli i przekonfigurowania stringów zwrócił się w cztery miesiące.
Wskazówka praktyczna: przed ostatecznym montażem poproś instalatora o wyliczenie Voc w skrajnych warunkach temperaturowych dla twojej lokalizacji. W Polsce przyjmuje się temperaturę ogniwa -15°C zimą i +70°C latem. To dwa razy większy zakres niż sugerują katalogi producentów.
Kalkulator stringa pozwala w pięć minut sprawdzić, ile paneli zmieści się w jednym MPPT bez przekroczenia limitów Voc i Isc. Wystarczy wpisać model panelu, liczbę sztuk i temperaturę minimalną dla regionu. Wynik pokazuje napięcie jałowe, napięcie robocze, prąd zwarcia i margines bezpieczeństwa względem konkretnego falownika. Pobranie kalkulatora w formacie PDF umożliwia zabranie go na dach w trakcie montażu.
Prawidłowe łączenie paneli fotowoltaicznych zaczyna się od kart katalogowych, a kończy na pomiarach po uruchomieniu. Każdy string powinien zostać zmierzony osobno: Voc, Isc, Vmpp, Impp, rezystancja izolacji. Porównanie tych wartości z obliczeniami projektowymi wyłapie 90 procent błędów, zanim jeszcze instalacja trafi do Operatora Sieci Dystrybucyjnej. Dobrze skonfigurowana instalacja pracuje cicho przez 25 lat, a jedynym dźwiękiem, jaki wydaje, jest delikatne brzęczenie inwertera w słoneczne południe.
