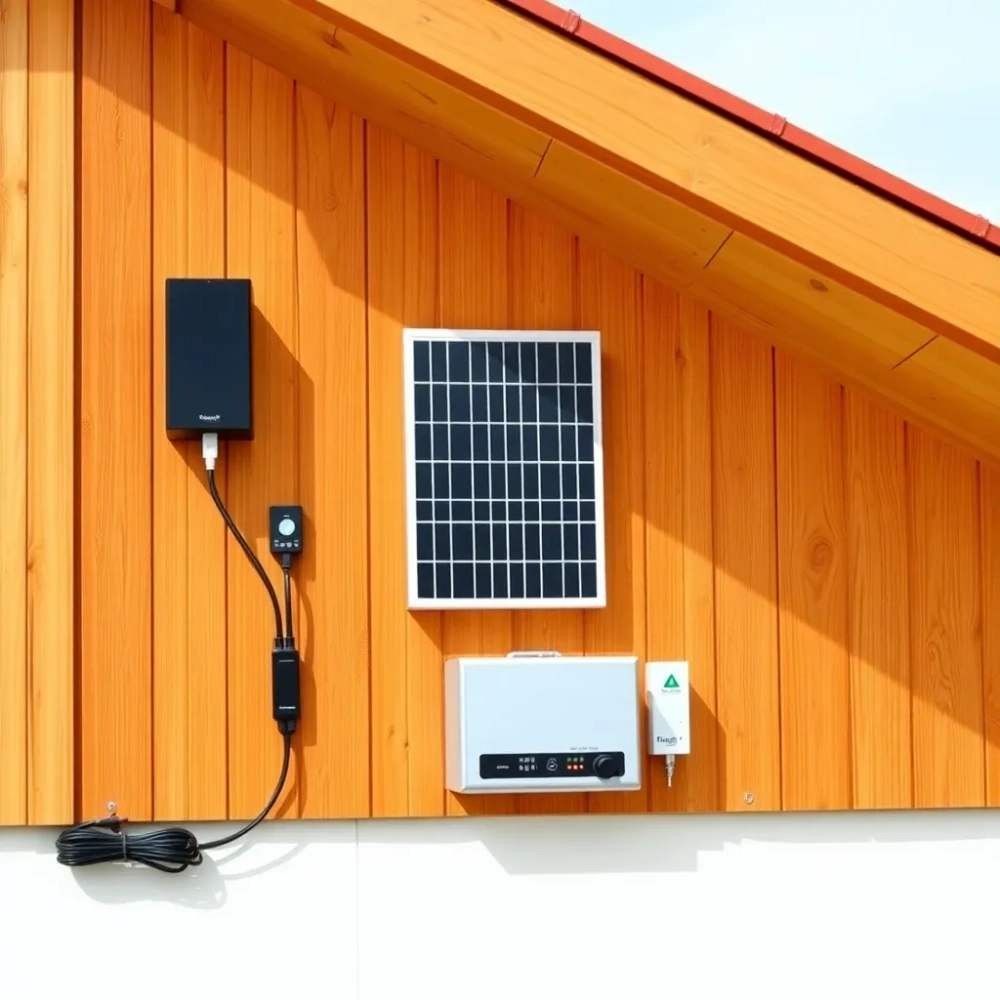

Jak podłączyć jeden panel fotowoltaiczny: krok po kroku w 2026

Podłączenie pojedynczego panelu fotowoltaicznego brzmi jak zadanie z podręcznika wystarczy połączyć przewody, zamontować moduł i gotowe. W prakice okazuje się, że jeden błąd na etapie doboru falownika MPPT lub doboru przekroju przewodów potrafi zniweczyć cały wysiłek, generując straty sięgające kilkunastu procent rocznej produkcji energii. Pod maską pozornej prostoty kryje się kilka decyzji, które albo zamienią twój panel w wydajne źródło prądu, albo w gadżet pobierający napięcie bez oddawania realnej mocy. Jeśli planujesz instalację, która będzie rosnąć w przyszłości, te decyzje nabiorą podwójnego znaczenia.

• Dobór falownika i konfiguracja MPPT dla pojedynczego panelu
• Podłączanie przewodów i złączy MC4 krok po kroku
• Uziemienie i zabezpieczenia DC panelu fotowoltaicznego
• Pytania i odpowiedzi dotyczące podłączania panelu fotowoltaicznego

Dobór falownika i konfiguracja MPPT dla pojedynczego panelu

Centralnym elementem każdej instalacji fotowoltaicznej pozostaje falownik, toteż wybór odpowiedniego urządzenia dla pojedynczego modułu wymaga zrozumienia, jak działa tracker MPPT. Układ MPPT stale analizuje charakterystykę prądowo-napięciową panelu i dobiera punkt pracy maksymalizujący iloczyn napięcia oraz natężenia technologia ta pozwala wycisnąć z modułu nawet 30 procent więcej energii niż w przypadku pracy bez śledzenia punktu mocy maksymalnej. Bez prawidłowo skonfigurowanego MPPT nawet najdroższy panel będzie pracował poniżej swoich możliwości, a ty przepłacisz za energię, której fizycznie nie wygenerujesz.

Przy pojedynczym module o mocy znamionowej od 350 do 450 watów napięcie przy maksymalnej mocy oscyluje zazwyczaj w przedziale 38-42 woltów, natomiast napięcie obwodu otwartego może sięgać 48-50 woltów w standardowych warunkach pomiarowych. Falownik stringowy tradycyjnie wymaga wyższego napięcia wejściowego typowy zakres MPPT zaczyna się od 150 woltów, co dyskwalifikuje go w kontekście pojedynczego panelu. Rozwiązaniem okazuje się mikrofalownik, który operuje już od napięć rzędu 20-60 woltów, oferując przy tym autonomiczne śledzenie MPPT dla każdego podłączonego modułu, a to właśnie ta cecha decyduje o jego przewadze w małych instalacjach.

Decydując się na konkretny model mikrofalownika, zweryfikuj trzy kluczowe parametry: maksymalne napięcie wejściowe, zakres napięcia MPPT oraz maksymalny prąd wejściowy. Maksymalne napięcie wejściowe chroni urządzenie przed uszkodzeniem w sytuacji, gdy napięcie obwodu otwartego wzrośnie wskutek niskiej temperatury otoczenia przy ujemnych temperaturach napięcie Voc może podskoczyć nawet o 10-15 procent powyżej wartości nominalnej. Zakres napięcia MPPT musi obejmować napięcie robocze twojego panelu przy rzeczywistych warunkach nasłonecznienia, a nie tylko wartości laboratoryjne, bo chmury, zacienienie czy kąt padania promieni słonecznych potrafią przesunąć punkt mocy maksymalnej wzdłuż krzywej charakterystyki.

Warto również zwrócić uwagę na efektywność konwersji MPPT nowoczesne mikrofalowniki osiągają sprawność śledzenia na poziomie 99,5 procent, co przy rocznej produkcji rzędu 400 kilowatogodzin przekłada się na różnicę kilku kilowatogodzin na korzyść urządzeń z wyższej półki. Przy doborze inwertera weź pod uwagę nie tylko dzisiejsze potrzeby, ale i plany rozbudowy producenci często oferują możliwość rozszerzenia systemu o kolejne moduły bez wymiany centralnego urządzenia, pod warunkiem że nie przekroczysz określonych limitów mocy i prądu wejściowego.

Podłączanie przewodów i złączy MC4 krok po kroku

Przed przystąpieniem do montażu mechanicznego panelu wybierz lokalizację, która zapewni maksimum nasłonecznienia przez cały rok optymalnie ekspozycja południowa przy kącie nachylenia 30-45 stopni w polskich warunkach klimatycznych. Konstrukcja wsporcza musi wytrzymać obciążenie wiatrem sięgające 200 kilogramów na metr kwadratowy w najbardziej wymagających strefach, a odległość między punktami mocowania nie powinna przekraczać 120 centymetrów, aby uniknąć naprężeń w ramie modułu. Pamiętaj, że każdy centymetr odchylenia od płaszczyzny poziomej przekłada się na zmniejszenie intensywności padania promieni słonecznych na powierzchnię ogniw, co w skali roku oznacza mierzalną utratę wyprodukowanej energii.

Montaż elektryczny rozpocznij od wyłączenia napięcia w obwodzie, do którego podłączysz falownik, a następnie załóż rękawice izolacyjne klasy II to absolutne minimum, które uchroni cię przed porażeniem prądem stałym generowanym przez ogniwo fotowoltaiczne przy naświetleniu. Przed podłączeniem przewodów sprawdź parametry znamionowe panelu: napięcie obwodu otwartego, prąd zwarcia oraz moc znamionową, a następnie zmierz multimetrem rzeczywiste napięcie między zaciskami dodatnim i ujemnym wartość powinna zgadzać się z danymi katalogowymi, inaczej możesz mieć do czynienia z uszkodzonym modułem lub wadliwym złączem.

Do połączenia panelu z falownikiem stosuj wyłącznie przewody solarne przeznaczone do pracy na zewnątrz, o przekroju minimum 4 milimetrów kwadratowych dla prądu znamionowego do 10 amperów grubszy przewód zmniejsza straty mocy wynikające z rezystancji linii, co przy długościach przekraczających 10 metrów potrafi mieć istotne znaczenie. Złącza MC4 stanowią obowiązujący standard w instalacjach fotowoltaicznych ze względu na szczelność potwierdzoną klasą IP67, odporność na promieniowanie ultrafioletowe oraz stabilność styku elektrycznego ich oporowa degradacja przy nieprawidłowym zamontowaniu generuje lokalne przegrzewanie się punktu połączenia, co w skrajnych przypadkach prowadzi do pożaru.

Proces podłączenia zaczyna się od zaciśnięcia styku na przewodzie za pomocą dedykowanej zaciskarki narzędzie to deformuje metalowy rdzeń w sposób zapewniający trwały kontakt elektryczny, a każde niedociśnięcie objawia się później niestabilną pracą systemu. Nasuń koszulkę termokurczliwą na zaciśnięty styk, następnie włóż go do obudowy wtyczki MC4 i dokręć nakrętkę dociskową z odpowiednim momentem obrotowym zbyt słabe dokręcenie powoduje luz, zbyt mocne może pęknąć plastikową obudowę. Podłącz wtyczkę dodatnią do odpowiedniego gniazda panelu, a ujemną do drugiego, pilnując właściwej polaryzacji błąd w tym zakresie sprawi, że falownik nie uruchomi tracking MPPT i zgłosi awarię.

Przy łączeniu modułów równolegle użyj rozdzielacza MC4 z jednym wyjściem do falownika, pamiętając że przekrój przewodu wyjściowego musi uwzględniać sumę prądów wszystkich stringów dla dwóch modułów po 10 amperów potrzebujesz przewodu 6 milimetrów kwadratowych, dla trzech warto rozważyć już 10 milimetrów kwadratowych. Po wykonaniu wszystkich połączeń zmierz napięcie obwodu otwartego na zaciskach wejściowych falownika przed uruchomieniem urządzenia wartość powinna być zbliżona do Voc podanego w specyfikacji, a każde znaczące odchylenie świadczy o nieprawidłowości w okablowaniu lub uszkodzeniu panelu.

Uziemienie i zabezpieczenia DC panelu fotowoltaicznego

Uziemienie panelu fotowoltaicznego nie jest formalnością to aktywny element ochrony przed porażeniem i pożarem, który w przypadku awarii instalacji przejmuje potencjalnie śmiertelne napięcie dotykowe. Rama modułu łączy się z przewodem ochronnym poprzez dedykowany punkt uziemienia w korpusie urządzenia, a połączenie wykonuje się linką miedzianą o przekroju minimum 6 milimetrów kwadratowych lub aluminium podobnego ekwiwalentu przewodności normy z serii PN-EN 62305 nakazują equipotencjalizację wszystkich przewodzących części instalacji fotowoltaicznej, co oznacza, że konstrukcja wsporcza również musi być połączona z uziemieniem budynku. W przypadku dachów pokrytych blachą trapezową konieczne jest dodatkowe połączenie konstrukcji nośnej z istniejącym systemem odgromowym obiektu, natomiast przy montażu na elewacji stosuje się uziom pionowy wbijany w grunt lub specjalne uziomy listwowe montowane przy fundamencie.

Falownik wymaga własnego uziemienia ochronnego przewód PE podłącza się do szyny uziemiającej w rozdzielnicy budynku, a jego ciągłość sprawdza się przed uruchomieniem instalacji za pomocą miernika rezystancji uziemienia, którego wartość nie powinna przekraczać 10 omów dla systemów TT. Producent każdego falownika definiuje minimalny przekrój przewodu uziemiającego w dokumentacji technicznej ignorowanie tych wytycznych skutkuje unieważnieniem gwarancji i stwarza zagrożenie pożarowe w przypadku uszkodzenia izolacji wewnątrz urządzenia.

Bezpieczniki DC stanowią pierwszą linię obrony przed skutkami przetężenia w stringach połączonych równolegle każdy string wymaga własnego bezpiecznika topikowego o wartości znamionowej równej 1,56-krotności prądu zwarcia modułu, zgodnie z wymaganiami normy PN-EN 60269-6. Przy pojedynczym stringu szeregowym bezpiecznik nie jest wymagany, ponieważ prąd płynący przez wszystkie elementy pozostaje stały, lecz przy rozbudowie instalacji o kolejny string równoległy pominięcie bezpieczników skutkuje sytuacją, w której uszkodzony moduł w jednym stringu zostaje zasilany prądem z pozostałych, prowadząc do termicznej degradacji złączy i ryzyka pożaru. Dobór bezpiecznika wymaga więc analizy konfiguracji całego systemu, a nie tylko pojedynczego panelu.

Ochrona przeciwprzepięciowa typu drugiego montowana na wejściu falownika chroni delikatną elektronikę przed impulsami napięciowymi generowanymi przez wyładowania atmosferyczne i operacje łączeniowe w sieci energetycznej wartość ogranicznika napięcia powinna być niższa niż maksymalne napięcie wejściowe falownika, aby skutecznie odciąć nadmiar energii przed dotarciem do urządzenia. Dla instalacji fotowoltaicznych montowanych na otwartym terenie lub w rejonach o podwyższonym zagrożeniu burzowym zaleca się instalację ochronników typu pierwszego zdolnych do przejęcia impulsu piorunowego, co jednak wymaga projektu uwzględniającego wartości współczynników ksp i Np zgodnie z normą PN-EN 62305-2.

Dioda blokująca w stringu szeregowym zapobiega przepływowi prądu wstecznego w godzinach nocnych, gdy panel działa jako obciążenie zasilane z akumulatorów systemu magazynowania energii lub z sieci poprzez falownik pracujący w trybie rewersyjnym fizycznie zjawisko polega na tym, że w warunkach ciemności ogniwo fotowoltaiczne zachowuje się jak dioda zaporowo spolaryzowana, lecz przy wysokim napięciu systemu może dojść do przebicia i niekontrolowanego przepływu prądu w przeciwnym kierunku. W nowoczesnych instalacjach z falownikami stringowymi dioda blokująca bywa zintegrowana z urządzeniem lub zastępowana przez aktywne obwody elektroniczne, toteż jej instalacja zewnętrzna zależy od architektury konkretnego systemu i wymogów producenta modułu.

Przed pierwszym uruchomieniem całego systemu przeprowadź kompleksową weryfikację bezpieczeństwa: sprawdź ciągłość przewodów ochronnych miernikiem, zmierz rezystancję uziemienia wszystkich elementów metalowych względem szyny PE, przetestuj działanie wyłączników różnicowoprądowych oraz bezpieczników DC, a na koniec uruchom falownik w trybie diagnostycznym odczytując parametry pracy z aplikacji mobilnej lub panelu operatorskiego. Dokumentacja powykonaniowa zawierająca protokoły z pomiarów, schemat ideowy instalacji oraz certyfikaty zgodności powinna trafić do lokalnego operatora systemu dystrybucyjnego wraz z wnioskiem o przyłączenie mikroinstalacji do sieci bez tego formalnego kroku eksploatacja instalacji pozostaje nielegalna, a ubezpieczyciel może odmówić wypłaty odszkodowania w przypadku awarii.

Wskazówka praktyczna: jeśli planujesz rozbudowę instalacji w przyszłości, już na etapie zakładania pierwszego panelu zainwestuj w przewody o przekroju większym niż minimalny różnica kosztu między przewodem 4 a 6 milimetrów kwadratowych wynosi kilka złotych za metr, natomiast wymiana całej linii przy rozbudowie generuje koszty wielokrotnie wyższe.

Instalacja fotowoltaiczna zbudowana solidnie od pierwszego modułu będzie pracować bezawaryjnie przez dekady, generując czystą energię i realne oszczędności w rachunkach za prąd kluczem pozostaje precyzyjny dobór falownika MPPT, poprawne wykonanie połączeń elektrycznych z zachowaniem właściwej polaryzacji oraz rygorystyczne przestrzeganie norm bezpieczeństwa dotyczących uziemienia i zabezpieczeń DC. Pamiętaj, że każda decyzja podjęta na etapie projektowania przekłada się na parametry eksploatacyjne instalacji przez cały okres jej użytkowania.
