Jak podłączyć panel fotowoltaiczny do akumulatora – poradnik

Podłączenie panelu fotowoltaicznego do akumulatora bez odpowiedniej wiedzy może skończyć się uszkodzeniem obu urządzeń, przegrzaniem przewodów albo pożarem. Wielu majsterkowiczów kupuje tani zestaw, skręca wszystko na początkowy sposób, a po tygodniu odkrywa, że akumulator się nie ładował w ogóle albo kontroler zmienił się w wiszący na ścianie kawałek plastiku z dymem. Problem rzadko tkwi w samym panelu. Zazwyczaj winowajcą jest brak kontrolera, źle dobrane napięcie albo missinglink w postaci właściwego zabezpieczenia przed odpływem prądu w nocy. W tym tekście znajdziesz całą procedurę, od doboru komponentów po pierwsze włączenie systemu.

• Potrzebne komponenty do połączenia panelu z akumulatorem
• Wybór kontrolera ładowania: PWM czy MPPT?
• Krok po kroku: podłączenie panelu do akumulatora
• Bezpieczeństwo i uziemienie instalacji fotowoltaicznej
• Testowanie i weryfikacja poprawności połączenia
• Pytania i odpowiedzi Podłączanie panelu fotowoltaicznego do akumulatora

Potrzebne komponenty do połączenia panelu z akumulatorem

Każdy działający układ fotowoltaiczny z magazynem energii składa się z kilku wzajemnie powiązanych elementów. Bez choćby jednego z nich system albo nie zadziała, albo będzie działać krótko, zanim jedna z części ulegnie awarii. Podstawowy zestaw obejmuje panel słoneczny generujący prąd stały, akumulator magazynujący energię, kontroler regulujący proces ładowania, przewody elektryczne o odpowiednim przekroju oraz zabezpieczenia nadprądowe w postaci bezpieczników topikowych.

Panel słoneczny dostarcza napięcie wyższe niż nominalne napięcie akumulatora. Dla systemu 12V standardowy panel monokrystaliczny generuje w optimum około 18-20V przy otwartym obwodzie. Akumulator kwasowo-ołowiowy 12V potrzebuje do pełnego naładowania napięcia rzędu 14,4-14,8V. Ta różnica napięć jest kluczowa, ponieważ kontroler musi obniżyć nadmiarową energię, zamieniając ją w ciepło lub optymalizując punkt pracy modułu.

Przekrój przewodów dobiera się na podstawie maksymalnego prądu płynącego w obwodzie. Dla panelu o mocy 200W przy napięciu 18V prąd maksymalny wynosi około 11A. Zgodnie z normą PN-HD 60364 przewody fotowoltaiczne powinny mieć przekrój minimum 4mm² dla odległości do 10m, a dla dłuższych tras warto rozważyć 6mm², aby zminimalizować straty napięciowe. Spadek napięcia na przewodzie przekraczający 2% powoduje mierzalne zmniejszenie ilości energii docierającej do akumulatora.

Dowiedz się więcej o Schemat podłączenia paneli fotowoltaicznych

Bezpiecznik montuje się na przewodzie dodatnim między panelem a kontrolerem oraz na wyjściu kontrolera przed akumulatorem. Wartość znamionową dobiera się, stosując współczynnik 1,25 × prąd maksymalny obwodu. Dla prądu 11A bezpiecznik 15A typu ANL lub Midi sprawdzi się idealnie. Ceramiczna obudowa takiego bezpiecznika wytrzymuje temperaturę 200°C, co jest istotne w przypadku zwarcia.

Wybór kontrolera ładowania: PWM czy MPPT?

Kontroler ładowania słonecznego pełni rolę strażnika energii pomiędzy panelem a akumulatorem. Jego zadania to regulacja napięcia wyjściowego panelu, ochrona przed przeładowaniem oraz zapobieganie cofaniu się prądu z akumulatora do panelu w godzinach nocnych. Bez tego urządzenia akumulator uległby przeładowaniu już po pierwszym słonecznym dniu, co skraca żywotność ogniw nawet o 80%.

Technologia PWM (Pulse Width Modulation) działa jak rozrusznik hydrauliczny tnie nadmiarowe napięcie, a pozostałą część przepuszcza wprost do akumulatora. Sprawność takiego rozwiązania wynosi typowo 70-80%, co oznacza, że z panelu 200W do akumulatora dotrze faktycznie około 140-160W. Kontrolery PWM sprawdzają się w prostych instalacjach, gdzie napięcie panelu jest zbliżone do napięcia akumulatora, a budżet jest ograniczony.

Przeczytaj również o Podłączenie paneli fotowoltaicznych szeregowo

MPPT (Maximum Power Point Tracking) to bardziej zaawansowany algorytm, który nie obcina napięcia, lecz dynamicznie śledzi punkt maksymalnej mocy panelu i konwertuje nadmiar napięcia na dodatkowy prąd. Sprawność MPPT sięga 95-98%, co przy panelu 200W oznacza uzyskanie realnie około 190W. Różnica w rocznym uzysku energetycznym potrafi przekroczyć 15-20% w porównaniu z PWM, co przy cenie kontrolera MPPT rzędu 300-500 PLN szybko się zwraca.

Przy doborze kontrolera do panelu 18V i akumulatora 12V trzeba sprawdzić, czy napięcie wejściowe urządzenia jest wyższe niż napięcie obwodu otwartego panelu. Współczynnik temperaturowy dla krzemowych ogniw to około -0,4% na °C, co oznacza, że przy minus 10°C napięcie obwodu otwartego wzrośnie do około 21V. Kontroler musi te warunki wytrzymać bez uszkodzenia.

Kompatybilność z typem akumulatora to kolejny kryterium. Akumulatory kwasowo-ołowiowe wymagają innego profilu ładowania niż litowo-jonowe LiFePO4. Profile IUoU (bulk, absorption, float) dla akumulatora AGM 12V 100Ah obejmują fazę bulk do 14,4V, fazę absorption przez 2 godziny, a następnie fazę float na poziomie 13,5-13,8V. Tanie kontrolery często oferują jeden sztywny profil dla wszystkich typów ogniw, co w przypadku LiFePO4 może skutkować uszkodzeniem ogniw lub brakiem pełnego naładowania.

Podobny artykuł schemat podłączenia paneli fotowoltaicznych off grid

Krok po kroku: podłączenie panelu do akumulatora

Przed przystąpieniem do jakiejkolwiek pracy fizycznej należy rozłożyć wszystkie komponenty i zweryfikować ich parametry. Sprawdzenie napięcia panelu miernikiem w warunkach nasłonecznienia powinno pokazać wartość zbliżoną do danych katalogowych. Akumulator powinien być naładowany w minimum 50%, aby nowy system miał punkt odniesienia przy pierwszym cyklu ładowania.

Kolejność podłączania ma znaczenie. Zawsze zaczyna się od strony akumulatora. Najpierw łączy się kontroler z akumulatorem, ponieważ kontroler potrzebuje napięcia odniesienia do kalibracji swoich wewnętrznych parami obwodów. Podłącz przewód ujemny, potem dodatni. Wpięcie kontrolera do akumulatora powoduje wyświetlenie aktualnego stanu naładowania i zaświecenie się diody informacyjnej. Jeśli panel jest jeszcze odłączony, kontroler powinien pokazać napięcie akumulatora, a nie panelu.

Po skonfigurowaniu strony akumulatora można podłączyć panel słoneczny. Tu obowiązuje ta sama zasada: najpierw ujemny, potem dodatni. Wpinanie przewodów panelu przed podłączeniem kontrolera do akumulatora to częsty błąd prowadzący do iskrzenia na złączach MC4 i potencjalnego uszkodzenia styków. Kontroler MPPT wykryje panel, rozpocznie śledzenie punktu mocy i w ciągu kilkunastu sekund zacznie dostarczać prąd do akumulatora.

Polaryacja to aspekt, który brzmi trywialnie, ale iskrzenie przy odwrotnym podłączeniu może uszkodzizić kondensatory w kontrolerze. Czerwoną końcówkę z bolcem łączy się z linią dodatnią, czarną z ujemną. Większość kontrolerów wyposażona jest w zabezpieczenie przed odwrotną polaryzacją, ale działa ono tylko raz powtórzenie błędu najprawdopodobniej spali tranzystory wyjściowe.

Miejsce instalacji kontrolera ma wpływ na jego żywotność. Urządzenie powinno być zamontowane w suchym, wentylowanym miejscu, z dala od bezpośredniego nasłonecznienia. Podczas konwersji energii kontroler generuje ciepło jego sprawność 95% oznacza, że przy 200W mocy traconej wydziela się około 10W w postaci ciepła. Obudowa aluminium pełni wtedy funkcję radiatora, więc wentylacja wokół niej jest niezbędna.

Bezpieczeństwo i uziemienie instalacji fotowoltaicznej

Uziemienie w małej instalacji fotowoltaicznej pełni dwie role: ochronę przed przepięciami atmosferycznymi i bezpieczeństwo obsługi w przypadku uszkodzenia izolacji. Ramę panelu aluminiową łączy się z ziemią przewodem o przekroju minimum 6mm² poprzez skrzynkę przyłączeniową wyposażoną w ogranicznik przepięć typu 2 (SPD klasa II).

Przewody prądu stałego w instalacji fotowoltaicznej wymagają staranności przy prowadzeniu i mocowaniu. Kable solarne o oznaczeniu H1Z2Z2 są odporne na promieniowanie UV i warunki atmosferyczne. Standard EN 50618 definiuje wymagania dla przewodów fotowoltaicznych, w tym minimalną wytrzymałość dielektryczną na poziomie 6kV. Stosowanie zwykłych przewodów instalacyjnych zamiast kabli solarnych prowadzi do degradacji izolacji pod wpływem promieniowania UV już po dwóch sezonach.

Zwarcie na przewodzie dodatnim między panelem a kontrolerem to scenariusz, w którym bezpiecznik ratuje życie. Prąd zwarciowy panelu fotowoltaicznego jest równy prądowi przy maksymalnej mocy (Imp). Dla panelu 200W Imp wynosi około 11A, a zwarcie przy napięciu 18V generuje moc 198W. Taka energia w ułamku sekundy stopi końcówkę przewodu i zapali izolację, jeśli nie zostanie przerwana przez bezpiecznik 15A w ciągu milisekund.

Odległość między panelem a kontrolerem wpływa na dobór przekroju przewodów. Przy mocy 200W i odległości 15m spadek napięcia na przewodzie 4mm² przy prądzie 11A wynosi około 1,5V, co stanowi 8,3% napięcia powyżej dopuszczalnej normy 3%. W takiej sytuacji należy zwiększyć przekrój do 6mm², aby zredukować spadek do około 1V (5,5%). Dobór przewodów to nie miejsce na oszczędzanie, bo każdy wolt stracony na rezystancji przewodów to watów, które nigdy nie dotrą do akumulatora.

Testowanie i weryfikacja poprawności połączenia

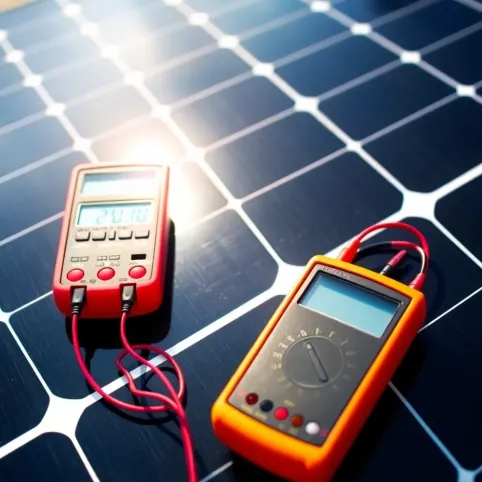

Po zakończeniu montażu mechanicznego i elektrycznego pora na weryfikację. Pierwszym narzędziem jest miernik uniwersalny ustawiony na pomiar napięcia stałego DC. Dotknięcie końcówkami przewodów wejściowych kontrolera przy włączonym panelu powinno pokazać napięcie w zakresie 17-21V dla panelu 18V. Brak napięcia oznacza zwarcie w obwodzie panelu, problem z okablowaniem MC4 lub uszkodzenie samego panelu.

Pomiar napięcia na zaciskach akumulatora podczas ładowania dostarcza informacji o postępie procesu. Akumulator rozładowany przyjmuje prąd bezpodwyższania napięcia kontroler przez pierwszą fazę bulk utrzymuje napięcie rosnące powoli. Gdy napięcie osiągnie wartość progową, kontroler przełącza się w fazę absorption, utrzymując stałe napięcie przez określony czas. Ostatnia faza float sygnalizuje zakończenie ładowania i utrzymanie napięcia na poziomie podtrzymującym.

Kontroler z wyświetlaczem pokazuje parametry pracy: napięcie panelu, prąd ładowania, stan naładowania akumulatora (SOC) wyrażony w procentach. Przy akumulatorze 100Ah i prądzie ładowania 10A uzupełnienie 50% pojemności powinno zająć około 5 godzin przy optymalnym nasłonecznieniu. Jeśli prąd spada do 2-3A mimo jasnego słońca, przyczyna może tkwić w zwarciu między ogniwami panelu, zabrudzeniu powierzchni lub uszkodzeniu diody bypass.

Sprawdzenie szczelności połączeń to czynność, którą należy powtarzać co kilka miesięcy. Termokurczliwe tuleje na złączach MC4 chronią przed wilgocią, ale pod wpływem temperatury i promieniowania UV ich przyczepność słabnie. Dokręcenie zacisków śrubowych w kontrolerze i na zaciskach akumulatora zapobiega powstaniu styku o wysokiej rezystancji, który generuje lokalne przegrzewanie i może doprowadzić do pożaru.

Roczna kontrola systemu obejmuje również test obciążeniowy akumulatora. Rozładowanie do 50% pojemności prądem znamionowym i pomiar czasu pozwala oszacować realną pojemność w stosunku do deklarowanej przez producenta. Akumulator kwasowo-ołowiowy tracący więcej niż 20% pojemności po 2 latach użytkowania może wymagać wymiany, zanim doprowadzi do niestabilnego zachowania całego układu.

Instalacja panelu fotowoltaicznego z akumulatorem to projekt, który wymaga staranności na każdym etapie od doboru komponentów po regularne przeglądy. Zrozumienie roli każdego elementu i wzajemnych powiązań między nimi pozwala zbudować system, który będzie działał przez dekady bezawaryjnie. Jeśli masz dodatkowe pytania dotyczące specyficznej konfiguracji lub potrzebujesz pomocy w doborze komponentów do swojego projektu, warto skonsultować się z certyfikowanym instalatorem fotowoltaicznym.
