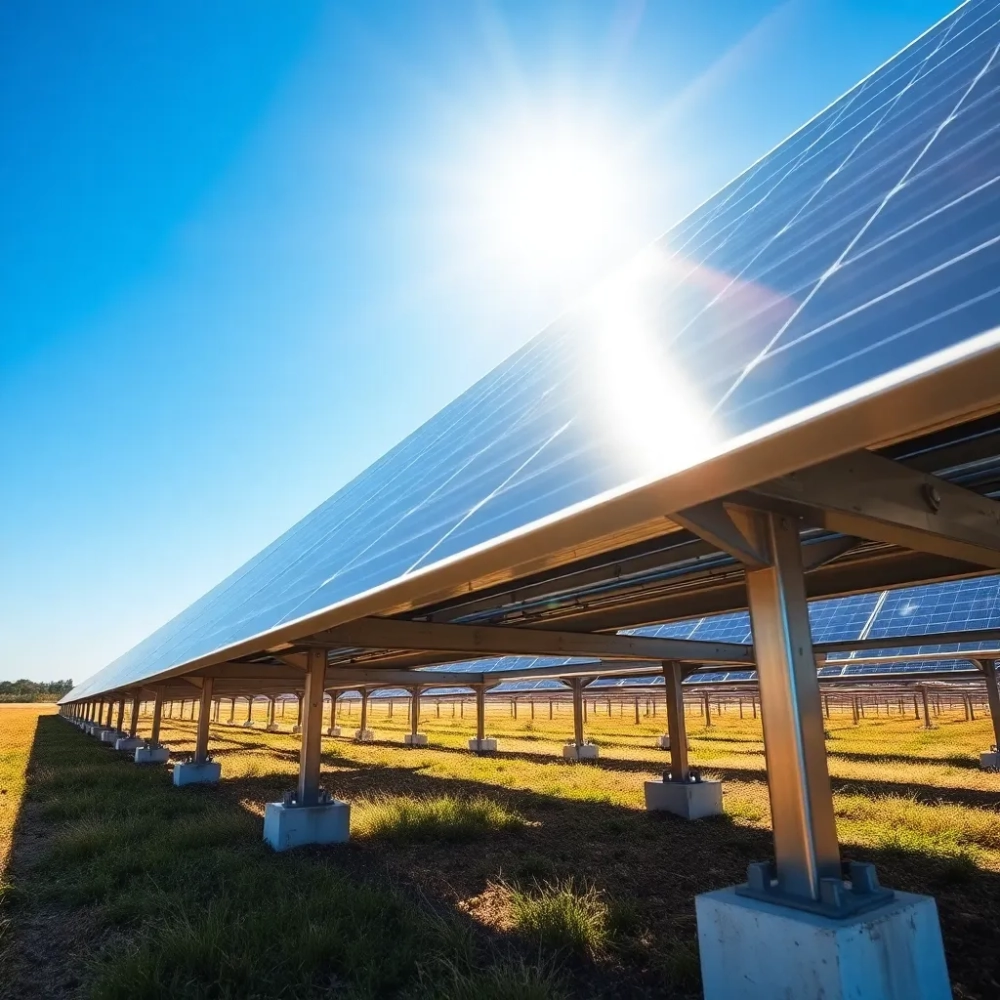

Jak ustawić panele fotowoltaiczne na gruncie – trendy 2026

Masz działkę, kawałek wolnego terenu i wizję, że rachunki za prąd mogą należeć do przeszłości. Problem w tym, że samodzielne zaprojektowanie instalacji naziemnej różni się diametralnie od wyboru paneli na dach tutaj każdy błąd w ustawieniu konstrukcji kosztuje cię realne kilowatogodziny rocznie, a nie tylko dodatkowe euro na gramofony. Ludzie, którzy przeszli przez cały proces, wskazują na jedno: fundamenty i kąt nachylenia to miejsca, gdzie najczęściej popełniają błędy amatorzy, i właśnie dlatego przygotowałem dla ciebie ten poradnik.

• Optymalny kąt nachylenia i kierunek ustawienia paneli na gruncie
• Solidne mocowanie konstrukcji pod panele fotowoltaiczne do gruntu
• Zabezpieczenie instalacji przed wiatrem, śniegiem i korozją
• Praktyczne wskazówki na zakończenie
• Jak ustawić panele fotowoltaiczne na gruncie

Optymalny kąt nachylenia i kierunek ustawienia paneli na gruncie

Dla instalacji gruntowej w polskich warunkach klimatycznych optymalny kąt nachylenia modułów fotowoltaicznych oscyluje między 30 a 40 stopniami względem poziomu. Taki zakres pozwala maksymalnie wykorzystać promieniowanie słoneczne w okresie wiosenno-letnim, kiedy nasłonecznienie osiąga szczytowe wartości dochodzące do 1000 W/m² w szczytowe dni. Moduły ustawione pod tym kątem generują średnio o 15-20% więcej energii w porównaniu z nachyleniem zbyt płaskim lub zbyt stromo, ponieważ promienie padają wtedy najbardziej prostopadle do powierzchni ogniwa. Warto przy tym pamiętać, że kąt można regulować sezonowo jesienią i zimą przestawienie na około 50-60 stopni pozwala złapać niższe słońce nad horyzontem.

Kierunek ustawienia determinuje niemalże połowę potencjalnej produkcji rocznej. Panele na gruncie powinny być precyzyjnie skierowane na południe w azymucie 180 stopni, z tolerancją maksymalnie ±20 stopni w lewo lub prawo. Odchylenie o 45 stopni na wschód skutkuje spadkiem wydajności sięgającym nawet 25%, ponieważ poranne słońce, choć obfite, nie zrekompensuje słabszego nasłonecznienia w popołudniowych godzinach szczytowych. Przy instalacji wielorzędowej niezbędne jest zachowanie odpowiedniego odstępu między rzędami minimalna odległość wynosi suma wysokości modułu i długości jego cienia w przeliczeniu na dzień przesilenia zimowego, co zazwyczaj oznacza przynajmniej 4-6 metrów luzu przy typowej wysokości zawieszenia 1,5 metra.

Teren, na którym stawiasz konstrukcję, ma znaczenie fundamentalne. Nawet niewielkie nachylenie działki o 5 stopni potrafi zmienić efektywny kąt padania promieni o te kilka stopni, które decydują o różnicy między dobrą a znakomitą instalacją. Wyrównanie podłoża przed wbiciem słupów nie jest luksusem, lecz koniecznością techniczną asymetria obciążeń na konstrukcję prowadzi do naprężeń w strukturze nośnej, które objawiają się gwaranckowymi reklamacjami po pierwszym sezonie. Dlatego też geodezyjne pomiary wysokościowe przed rozpoczęciem prac są warte każdej złotówki, jaką z nich wyciągniesz.

Zobacz Kalkulator ustawienia paneli fotowoltaicznych

Przy wyborze systemu regulowanego masz możliwość zmiany kąta nachylenia dwa do czterech razy w roku, co w praktyce oznacza zysk energetyczny rzędu 8-12% w skali roku w porównaniu z konstrukcją stałą. Mechanizm opiera się na prostej fizyce słońce zmienia deklinację w cyklu rocznym od +23,5° latem do -23,5° zimą, więc kąt padania promieni względem modułu stale się zmienia. Regulacja ręczna jest możliwa w przypadku lighterowych konstrukcji aluminiowych, lecz wymaga fizycznego dostępu do każdego rzępu i odpowiedniego momentu w calendarzu prac polowych.

Systemy śledzące ruch słońca, zwane trackerami, obiecują wzrost produkcji sięgający nawet 45% w stosunku do instalacji stałej. Działają na zasadzie fotoczujników lub algorytmów astronomicznych, które obracają moduł za słońcem od wschodu do zachodu. Niestety, ich cena instalacji jest dwu-, a czasem trzykrotnie wyższa niż w przypadku konstrukcji stacjonarnych, a złożoność mechaniczna generuje dodatkowe ryzyko awarii. Dla inwestora rozważającego ekonomikę instalacji gruntowej tracker sprawdza się najlepiej przy dużej powierzchni powyżej 100 kW, gdzie skala pozwala amortyzować koszty.

Solidne mocowanie konstrukcji pod panele fotowoltaiczne do gruntu

Fundamenty instalacji gruntowej dzielą się na trzy główne technologie: pale wbijane, śruby kotwowe i stopy betonowe. Pale wbijane stosuje się na gruntach piaszczystych i gliniastych o dobrej nośności proces polega na wbiciu stalowych profili na głębokość przynajmniej 1,2 metra przy użyciu kafarów udarowych. Średnica takiego pala wynosi zazwyczaj 60-80 milimetrów, a wytrzymałość na wyrwanie przy poprawnym wbiciu osiąga wartości rzędu 5-8 kN w zależności od typu gleby. Metoda ta jest szybka i nie wymaga czasu na wiązanie betonu, co docenia każdy wykonawca pracujący w terenie.

Śruby kotwowe, nazywane też kotwami gruntowymi typu V lub L, działają na zasadzie mechanicznego zakotwienia w glebie. Ich zaletą jest możliwość instalacji nawet w gruntach skalistych, gdzie pale napotykają opór uniemożliwiający dalsze wbijanie. Kotwy te przykręca się do podłoża za pomocą specjalistycznego klucza dynamometrycznego, a moment obrotowy potwierdza prawidłowe zamocowanie. Wadą jest konieczność precyzyjnego określenia typu gleby przed zakupem w gruntach organicznych, torfowych czy nasyconych wodą ich nośność drastycznie spada i trzeba sięgnąć po pale lub stopy.

Betonowe stopy fundamentowe pozostają najbardziej uniwersalnym rozwiązaniem, choć wymagają najwięcej pracy i materiałów. Typowa stopa ma wymiary 40x40x60 centymetrów przy zbrojeniu czterema prętami fi 12 milimetrów w rozstawie siatki 15-centymetrowej. Beton klasy C20/25 zapewnia wytrzymałość na ściskanie na poziomie 20 MPa, co przy zastosowaniu dodatku superplastyfikatorów pozwala na uzyskanie wodoszczelności W8 istotnej w przypadku gruntów okresowo zalewanych. Przygotowanie takiego fundamentu wymaga wykonania wykopu, ułożenia zbrojenia i wylania mieszanki, a pełną nośność osiąga po 28 dniach dojrzewania.

Wybór technologii mocowania zależy przede wszystkim od parametrów gruntu, które powinien określić specjalista geotechnik przed rozpoczęciem projektowania. Badanie pola sondowania CPT dostarcza danych o nośności warstw gruntowych na różnych głębokościach, co pozwala zaprojektować odpowiednią długość i średnicę pala lub kotwy. Koszt takiego badania waha się między 500 a 1500 złotych w zależności od głębokości i stopnia skomplikowania terenu to wydatek, który zwraca się w postaci optymalnego doboru elementów mocujących bez przewymiarowania konstrukcji.

Konstrukcje nośne produkowane są z aluminium, stali ocynkowanej ogniowo lub stali nierdzewnej. Aluminium oferuje doskonałą relację masy do wytrzymałości profile aluminiowe 6063-T5 ważą około 2,7 kg na metr bieżący przy momencie bezwładności wystarczającym do przenoszenia obciążeń wiatrowych strefy III. Stal ocynkowana ogniowo zapewnia odporność na korozję przez 50-70 lat w typowych warunkach atmosferycznych, lecz jej masa jest trzykrotnie wyższa. Przy instalacjach na terenach przemysłowych lub nadmorskich, gdzie zasolenie powietrza przyspiesza korozję, stainless steel 316L stanowi jedyną rozsądną opcję mimo premium cenowego sięgającego 40% względem stali ocynkowanej.

Zabezpieczenie instalacji przed wiatrem, śniegiem i korozją

Polska norma PN-EN 1991-1-4 definiuje obciążenie wiatrem dla konstrukcji fotowoltaicznych w zależności od strefy, w jakiej znajduje się instalacja. Strefa nadmorska generuje ciśnienie prędkości wiatru qp wynoszące 600 Pa, podczas gdy strefa centralna kraju to zaledwie 400 Pa. Różnica ta przekłada się na konieczność projektowania konstrukcji nośnej o nośności odpowiednio wyższej dla terenów nadmorskich i górskich przy wysokości zawieszenia 2 metrów obciążenie pojedynczego modułu może przekroczyć 800 niutonów w momentach porywów. Dlatego każdy projekt powinien zawierać obliczenia statyczne według Eurocode 3 dla konstrukcji stalowych i Eurocode 9 dla aluminiowych.

Obciążenie śniegiem regulowane jest przez normę PN-EN 1991-1-3, a wartości charakterystyczne na gruncie dla strefy karpackiej osiągają nawet 2 kN/m² przy wysokości zalegania pokrywy 80 centymetrów. Moduły fotowoltaiczne zamontowane poziomo zbierają śnieg na powierzchni, tworząc dodatkowe obciążenie równomierne. Przy nachyleniu 30 stopni śnieg zsuwa się samoczynnie, lecz w przypadku kątów pośrednich konieczne jest zastosowanie barierek śniegowych lub regularne czyszczenie zimą. Praktyka pokazuje, że instalacje nachylone pod kątem większym niż 20 stopni rzadziej wymagają interwencji serwisowej w sezonie zimowym.

Korozja stanowi cichy zabójca trwałości instalacji, szczególnie w miejscach połączeń śrubowych, gdzie wilgoć i zasolone powietrze wnikają w szczeliny. Każde połączenie śrubowe powinno być zabezpieczone smarem grafitowym lub preparatem wazelinowym nakładanym podczas montażu, co tworzy barierę hydrofobową między metalem a środowiskiem. W przypadku konstrukcji aluminiowych stosuje się dodatkowo podkładki nylonowe, które eliminują bezpośredni kontakt aluminium ze stalą i zapobiegają korozji kontaktowej galwanicznej. Elementy takie powinny być wymieniane podczas każdej inspekcji rocznej zużyte podkładki są tanie, a ich brak może doprowadzić do degradacji połączenia w ciągu kilku sezonów.

System uziemiający instalacji gruntowej pełni podwójną funkcję: chroni ludzi przed porażeniem prądem i odprowadza ładunki elektrostatyczne generowane przez burze. Przewód uziemiający o przekroju minimum 25 mm² Cu lub 50 mm² Al łączy ramę konstrukcji z uziomem pionowym wbitym na głębokość minimum 2,5 metra. Rezystancja uziomu dla instalacji fotowoltaicznej powinna być mniejsza niż 10 omów niższe wartości osiąga się przez zastosowanie kilku uziomów połączonych taśmą ocynkowaną lub użycie elektrochemicznych uziomów żarowych. Pomiary rezystancji przeprowadza się raz w roku przy użyciu miernika uziomowego, a wyniki protokoluje zgodnie z wymogami OSD.

Przy projektowaniu zabezpieczeń antykorozyjnych warto wziąć pod uwagę lokalne warunki glebowe określone w normie PN-EN 12502. Grunty gliniaste i ilaste wykazują wysoką agresywność korozyjną ze względu na zdolność zatrzymywania wody i obecność soli mineralnych. W takich warunkach stosuje się betonowe obudowy fundamentów z dodatkiem inhibitorów korozji lub izolację termokurczliwą dla elementów metalowych stykających się bezpośrednio z glebą. Koszt takiej izolacji to około 15-30 złotych za metr bieżący, lecz wydłuża żywotność konstrukcji o dekadę lub dwie.

Dla osób zainteresowanych samodzielnym montażem lub nadzorem nad wykonawcą kluczowa jest weryfikacja, czy konstrukcja spełnia normę PN-EN 1090-1 dotyczącą wykonania konstrukcji stalowych i aluminiowych. Producent powinien dostarczyć deklarację właściwości użytkowych oraz certyfikat spawalniczy dla elementów łączonych. Podzespoły takie jak wsporniki, klemy i łączniki muszą być oznaczone znakiem CE i posiadać aprobatę techniczną Centrum Rozwoju Przemysłu. Takie dokumenty to nie biurokratyczna formalność to gwarancja, że każdy element przetrwa dekady eksploatacji bez awarii.

Praktyczne wskazówki na zakończenie

Planując instalację fotowoltaiczną na gruncie, zacznij od analizy warunków gruntowych i nasłonecznienia w ciągu całego roku kalendarzowego. Pomiary insolacji dostępne są w bazach danych Instytutu Meteorologii i Gospodarki Wodnej, a mapy potencjału solarnego pokazują rozkład energii promieniowania dla każdego regionu Polski. Te dane pozwalają oszacować roczną produkcję energetyczną instalacji z dokładnością do 5% i podjąć świadomą decyzję o jej opłacalności. Warto również skontaktować się z lokalnym operatorem systemu dystrybucyjnego w sprawie warunków przyłączenia limity mocy w transformatorach rozdzielczych bywają limitem dla większych instalacji.

Przy doborze wykonawcy zweryfikuj jego referencje w zakresie instalacji gruntowych, nie tylko dachowych. Montaż na gruncie wymaga innego zestawu narzędzi i doświadczenia maszyny do wbijania pali, sprzęt geodezyjny i wiedza o pracy w zmiennych warunkach glebowych to standard wyposażenia ekipy specjalizującej się w instalacjach naziemnych. Umowa z wykonawcą powinna zawierać klauzulę dotyczącą gwarancji na konstrukcję nośną przez minimum 10 lat oraz jasno określać zakres serwisu i przeglądów okresowych. To ochroni cię przed kosztami napraw, które w instalacji źle zamontowanej potrafią wielokrotnie przekroczyć oszczędności z niższych rachunków za prąd.
