Konstrukcja pod panele na dach płaski: ile naprawdę kosztuje w 2026 roku?

Koszt konstrukcji pod panele fotowoltaiczne na dachu płaskim potrafi zaskoczyć nawet doświadczonych inwestorów, bo rozpiętość sięga od około 900 zł za kompletny system balastowy na cztery moduły do kilkudziesięciu tysięcy złotych za rozbudowane carporty. Problem polega na tym, że cena zależy nie tyle od samej marki, co od obciążenia dachu, kąta nachylenia i strefy wiatrowej, w której stoi budynek. Dobrze dobrany stelaż chroni panele przez 25-30 lat, źle dobrany potrafi zniszczyć inwestycję w pierwszy sezon zimowy.

• Konstrukcja balastowa na dach płaski: kiedy się opłaca
• Stelaż z korektą kąta 10-15 stopni na dachu płaskim
• Konstrukcja inwazyjna z kotwą do stropu: trwałość na pokolenia
• Materiał konstrukcji: aluminium anodowane czy stal ocynkowana
• Strefy wiatrowe i śniegowe w Polsce: jak dobierać obciążenie
• Kąt nachylenia a uzyski energetyczne: matematyka strat
• Siedem grzechów głównych montażu na dachu płaskim
• Kalkulacja kosztów: co składa się na cenę konstrukcji
• Kiedy sam montaż ma sens, a kiedy warto wezwać firmę
• Normy i certyfikaty: na co zwracać uwagę przy zakupie
• Gwarancja i żywotność: ile lat realnie wytrzyma stelaż
• Najczęstsze pytania inwestorów przed zakupem
• Dobór konstrukcji do pokrycia dachowego
• Kalkulator: ile haków, klem i śrub potrzebujesz

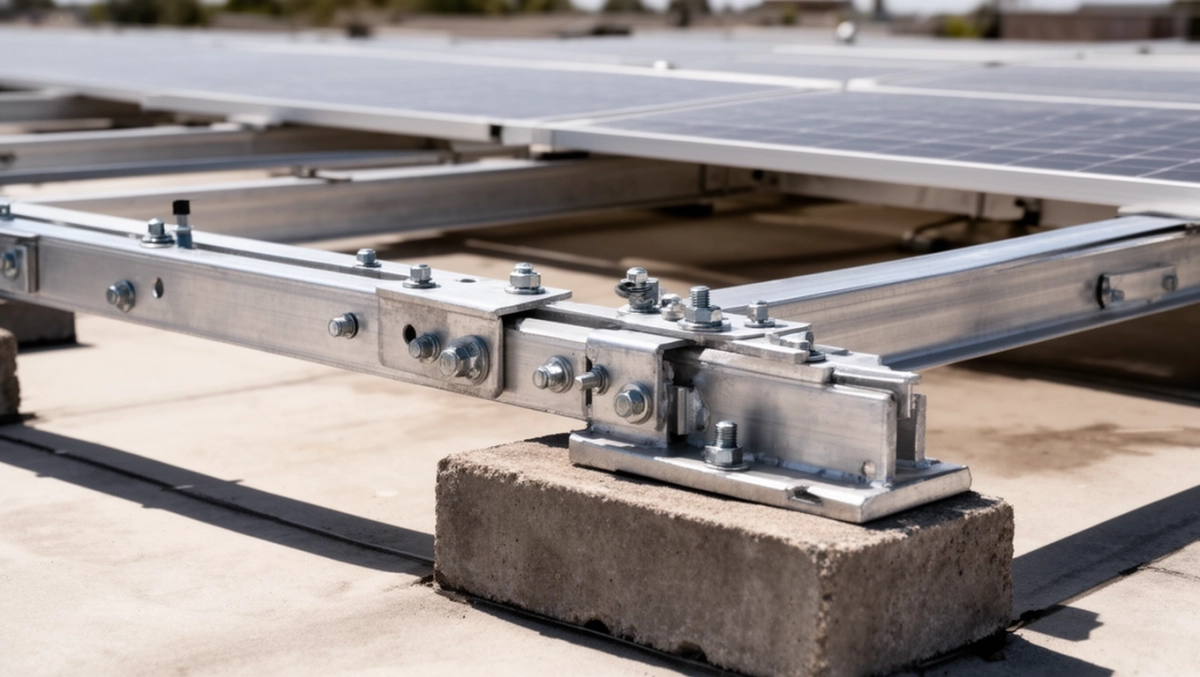

Konstrukcja balastowa na dach płaski: kiedy się opłaca

Systemy balastowe to dominujące rozwiązanie dla dachów płaskich w Polsce, głównie dlatego, że nie wymagają przebijania poszycia. Ciężar bloków betonowych lub kamiennych utrzymuje cały stelaż w miejscu dzięki sile grawitacji i tarciu o podłoże. Brak kotew oznacza brak ryzyka przecieków oraz brak konieczności wzywania dekarza z uprawnieniami.

Obciążenie waha się między 80 a 120 kg na metr kwadratowy powierzchni paneli. Dach o powierzchni 30 m² musi udźwignąć więc od 2,4 do 3,6 tony dodatkowego balastu. Przed zakupem konstrukcji warto sprawdzić nośność stropu w dokumentacji budynku, bo starsze budynki z płytami kanałowymi często mają zapas rzędu 150-200 kg/m².

Kąt nachylenia paneli w wersji ekonomicznej wynosi zaledwie 10-15 stopni. Taka wartość minimalizuje napór wiatru i obciążenie śniegiem, ale jednocześnie obniża uzyski roczne o 5-8% w porównaniu z optymalnym kątem 30-35 stopni. Fizyka jest prosta: płasko leżący panel łapie promienie słoneczne pod mniej korzystnym kątem przez większość dnia.

Największą zaletą systemów bezinwazyjnych pozostaje szybkość montażu. Doświadczona ekipa instaluje 20-30 modułów dziennie bez jednego otworu w pokryciu dachowym. Po zdjęciu instalacji dach wygląda dokładnie tak, jak przed montażem, co ma znaczenie przy wynajmie lub sprzedaży nieruchomości.

Stelaż z korektą kąta 10-15 stopni na dachu płaskim

Stelaż trójkątny to najczęściej wybierany wariant, ponieważ łączy akceptowalną cenę z poprawą uzysków energetycznych. Trójkątne wsporniki wykonane z aluminium anodowanego podnoszą panel pod kątem 10-15 stopni względem poziomu. Różnica 5-8% w produkcji energii przekłada się na kilkaset złotych rocznie przy instalacji 10 kWp.

Konstrukcja składa się z trzech podstawowych elementów: szyny bazowej mocowanej do balastu, trójkątnego wspornika oraz klem spinających moduł. Szyny aluminiowe mają przekrój 40×40 mm, co zapewnia sztywność przy masie własnej poniżej 2 kg na metr bieżący. Aluminium anodowane warstwą tlenku o grubości 15-25 mikronów wytrzymuje dekady ekspozycji na deszcz i promieniowanie UV.

Montaż wymaga płaskiej, utwardzonej powierzchni. Membrana bitumiczna, papa termozgrzewalna, a nawet żwir na geowłókninie nadają się jako podłoże. Kluczowe pozostaje równomierne rozłożenie balastu pod każdym panelem, bo nierównomierny rozkład masy prowadzi do naprężeń skręcających, które po kilku latach luzują połączenia śrubowe.

Przy stelażu trójkątnym odstęp między rzędami paneli wynosi minimum 1,5 metra. Taki odstęp zapobiega wzajemnemu zacienianiu w godzinach porannych i wieczornych, gdy słońce operuje pod niskim kątem. Zbyt ciasne ustawienie rzędów obniża uzyski całej instalacji nawet o 12% w grudniu i styczniu.

Dach pokryty membraną EPDM wymaga dodatkowej maty ochronnej pod każdym blokiem balastowym. Bezpośredni kontakt betonu z membraną powoduje odparowanie plastyfikatorów i mikropęknięcia po 5-7 latach. Koszt maty to około 8-15 zł za metr kwadratowy, a oszczędność na wymianie poszycia sięga kilkunastu tysięcy złotych.

Konstrukcja inwazyjna z kotwą do stropu: trwałość na pokolenia

Kotwy mechaniczne lub chemiczne to rozwiązanie dla dachów o niewystarczającej nośności lub dla inwestorów, którzy nie ufają grawitacji. Kotwa wkręcana w strop betonowy przenosi obciążenie wiatrem bezpośrednio na konstrukcję budynku, eliminując potrzebę stosowania ciężkich bloków. Masa własna systemu spada wtedy do 15-25 kg/m².

Najczęściej stosuje się kotwy ze stali nierdzewnej A2 lub A4 o średnicy 10-12 mm. Wiercenie otworu o głębokości 80-100 mm, oczyszczenie pyłu i osadzenie kotwy w żywicy chemicznej tworzy połączenie wytrzymujące siły wyrywające rzędu 8-12 kN. Jedna kotwa zastępuje około 80-100 kg balastu betonowego, co ma ogromne znaczenie na starszych budynkach.

Wadą pozostaje ingerencja w poszycie dachowe. Każdy otwór wymaga starannego uszczelnienia masą dekarską lub kołnierzem EPDM. Nawet najlepiej wykonana hydroizolacja skraca żywotność pokrycia w miejscu przebicia. Profesjonalny dekarz powinien wykonać obróbkę każdej kotwy, bo błędy w tym zakresie ujawniają się dopiero po kilku latach.

Materiał konstrukcji: aluminium anodowane czy stal ocynkowana

Aluminium anodowane dominuje w systemach balastowych, ponieważ masa własna schodzi poniżej 3 kg na moduł. Warstwa tlenku glinu o grubości 15-25 mikronów chroni metal przed korozją nawet w środowiskach morskich klasy C5. Brak konieczności konserwacji przez 25-30 lat to argument decydujący przy wyborze materiału na dach płaski.

Stal ocynkowana ogniowo sprawdza się lepiej w konstrukcjach gruntowych i carportach, gdzie liczy się sztywność i odporność na uszkodzenia mechaniczne. Warstwa cynku o grubości 70-85 mikronów wytrzymuje 15-20 lat w środowisku C3, ale w strefach nadmorskich C5 wymaga dodatkowej powłoki malarskiej lub wymiany po 10-12 latach. Cena stali jest niższa o 30-40%, ale koszt montażu rośnie ze względu na ciężar elementów.

Mieszanie aluminium ze stalą bezpośrednio w jednym obwodzie elektrycznym prowadzi do korozji galwanicznej. Różnica potencjałów elektrochemicznych tych metali wynosi około 0,8 V, co przy obecności wilgoci generuje prąd jonowy niszczący aluminium w ciągu 3-5 lat. Podkładki i śruby muszą być zatem z tego samego metalu co szyny lub oddzielone przekładką EPDM.

Norma PN-EN 1090 wymaga certyfikacji zakładowej kontroli produkcji dla konstrukcji nośnych stosowanych w budownictwie. Brak oznaczenia CE lub znaku CE bez czterocyfrowego numeru jednostki notyfikowanej oznacza, że producent nie przeszedł audytu i nie można zweryfikować jakości spoin. Tani stelaż bez certyfikatu to ryzyko utraty gwarancji na panele, które wymagają montażu na konstrukcji spełniającej określone normy.

Strefy wiatrowe i śniegowe w Polsce: jak dobierać obciążenie

Polska podzielona jest na trzy strefy obciążenia wiatrem wg PN-EN 1991-1-4. Strefa I obejmuje większość województw centralnych i południowych z prędkością referencyjną do 26 m/s. Strefa II sięga 30 m/s i dotyczy pasa od Pomorza po Mazowsze. Strefa III z wartościami do 36 m/s obejmuje wybrzeże i Suwalszczyznę.

Strefy śniegowe są pięciostopniowe wg PN-EN 1991-1-3. Strefa I (do 0,7 kN/m²) obejmuje zachodnią Polskę, strefa II (do 1,0 kN/m²) centralną część kraju, strefa III (do 1,5 kN/m²) Mazowsze i Podlasie, strefa IV (do 2,0 kN/m²) rejony podgórskie, a strefa V (do 3,0 kN/m²) tereny górskie powyżej 700 m n.p.m. Każda strefa wymaga innego rozstawu wsporników i masy balastu.

Kąt nachylenia paneli wpływa na rozkład obciążeń śniegiem i wiatrem. Przy 15 stopniach śnieg zsuwa się samoczynnie po przekroczeniu granicy 50-70 kg/m², ale wiatr boczny wywiera większą siłę na większą powierzchnię czołową. Przy 30 stopniach sytuacja się odwraca: śnieg zalega dłużej, ale siły ssące wiatru maleją o około 40%.

Kąt nachylenia a uzyski energetyczne: matematyka strat

Optymalny kąt dla Polski wynosi 30-40 stopni przy orientacji południowej. Odchylenie od optimum o 10 stopni zmniejsza produkcję energii o 3-5% rocznie, o 20 stopni o 8-12%, a o 30 stopni nawet o 15%. Te wartości wynikają bezpośrednio z cosinusa kąta padania promieni słonecznych, który maleje wraz ze wzrostem kąta między wektorem światła a normalną do powierzchni panelu.

Na dachu płaskim uzyskuje się kąt 10-15 stopni bez stelaża lub 30 stopni z trójkątnym stelażem o wysokości 50-60 cm. Wyższe stelaże są technicznie możliwe, ale wymagają znacznie większego balastu ze względu na większą powierzchnię boczną wystawioną na parcie wiatru. Każde 10 stopni dodatkowego kąta to około 20-25% więcej masy bloków.

Sezonowe wahania uzysków są bardziej dotkliwe przy małych kątach nachylenia. Instalacja pod kątem 10 stopni produkuje w grudniu zaledwie 25-35% dziennej produkcji z czerwca, podczas gdy ta sama instalacja pod kątem 35 stopni utrzymuje 40-55%. Różnica wynika z niskiego położenia słońca nad horyzontem zimą, gdy promienie padają na płaski panel niemal równolegle do jego powierzchni.

Siedem grzechów głównych montażu na dachu płaskim

Brak uziemienia to pierwszy i najczęstszy błąd wykonawców. Konstrukcja aluminiowa musi być połączona z uziomem budynku przewodem LgYżo o przekroju minimum 6 mm². Brak ciągłości galwanicznej powoduje, że piorun przeskakuje przez panele, niszcząc je i inwerter. Koszt prawidłowego uziemienia to 150-300 zł, a naprawa po uderzeniu to kilka tysięcy.

Za ciasne lub za luźne klemy to druga plaga montażowa. Moment dokręcenia klem środkowych wynosi 22-25 Nm, końcowych 18-20 Nm. Przekroczenie tych wartości pęka ramę modułu, niedokręcenie pozwala na przesuwanie się panelu w wietrzne dni. Efektem są mikropęknięcia ogniw widoczne dopiero po spadku mocy o 8-12%.

Mieszanie aluminium ze stalą w obrębie jednego obwodu to trzeci błąd prowadzący do korozji galwanicznej. Śruby ze stali ocynkowanej w szynach aluminiowych tworzą ogniwo elektrochemiczne niszczące aluminium w ciągu 3-5 lat. Rozwiązaniem są śruby ze stali nierdzewnej A2 lub podkładki oddzielające EPDM.

Zbyt krótki hak w pokryciu ceramicznym to czwarty błąd przy dachówce. Hak musi sięgać minimum 50 mm pod kontrłatę, aby przenieść siły ssące wiatru. Krótszy hak wychodzi z drewna przy pierwszej silnej burzy, a panel ląduje na podwórku sąsiada. Piąty błąd to brak dylatacji szyn powyżej 12 metrów bieżących, co prowadzi do wyboczenia termicznego latem.

Szóstym błędem jest brak maty antypoślizgowej pod blokami balastowymi na dachu o nachyleniu 3-5 stopni. Betonowe bloki na gładkiej membranie EPDM zsuwają się przy pierwszym mrozie, bo woda między nimi zamarza i tworzy klin. Siódmy błąd to montaż paneli bez sprawdzenia płaskości dachu, gdzie kałuże wody powyżej 5 cm głębokości oznaczają, że obciążenie śniegiem zostanie skumulowane w jednym miejscu.

Kalkulacja kosztów: co składa się na cenę konstrukcji

Cena samej konstrukcji to 5-10% wartości całej instalacji fotowoltaicznej. Przy instalacji 10 kWp wartej około 38 000 zł, konstrukcja pochłania od 1 900 do 3 800 zł. Te widełki obejmują szyny, klemy, śruby, trójkąty, bloki balastowe lub kotwy oraz elementy uziemienia. Robocizna montażowa stanowi osobną pozycję w przedziale 15-25% kosztu instalacji.

Cennik producentów różni się znacząco w zależności od serii i systemu. Najtańsze adaptery do pojedynczych paneli kosztują od 39 do 89 zł za sztukę, ale nie obejmują szyn i klem. Kompletne systemy balastowe na cztery panele mieszczą się w przedziale 899-950 zł netto. Systemy inwazyjne z kotwami chemicznymi dochodzą do 1 800 zł za cztery moduły ze względu na koszt żywicy i kotwiarki.

Carporty fotowoltaiczne stanowią osobną kategorię cenową, bo łączą funkcję zadaszenia z wytwarzaniem energii. Konstrukcja nośna stalowa ocynkowana ogniowo z pokryciem z paneli bifacjalnych kosztuje od 35 000 do 60 000 zł za stanowisko na dwa samochody. Taka inwestycja zwraca się w 8-12 lat przy obecnym poziomie cen energii i rosnących taryfach za parkowanie.

Kiedy sam montaż ma sens, a kiedy warto wezwać firmę

Samodzielny montaż na dachu płaskim ma sens przy instalacjach 1-2 paneli z mikroinwerterem, na przykład do zasilania pompki ogrodowej lub oświetlenia altany. Koszt konstrukcji na jeden panel zaczyna się od 180 zł, a całość można postawić w pół dnia z pomocą jednej osoby. Brak konieczności uzyskania pozwolenia na budowę dla mikroinstalacji poniżej 50 kWp upraszcza formalności, ale nie zwalnia z obowiązku zgłoszenia do zakładu energetycznego.

Powyżej czterech paneli zaczyna się strefa, w której samodzielny montaż traci sens ekonomiczny. Pojedynczy błąd w uziemieniu, zbyt mocno dokręcona klema czy źle rozłożony balast może zniszczyć inwestycję za kilkanaście tysięcy złotych. Profesjonalna ekipa z doświadczeniem wycenia montaż 10-panelowej instalacji na 1 800-3 500 zł, co stanowi niewielki procent wartości całego systemu.

Firma montażowa daje gwarancję na wykonane prace, zwykle 5-10 lat. Utrata gwarancji na panele przez nieprawidłowy montaż to scenariusz, którego koszt przekracza kilkadziesiąt tysięcy złotych przy wymianie całej instalacji. Producenci paneli wymagają montażu przez certyfikowanego instalatora lub zgodnie z instrukcją producenta konstrukcji, co w praktyce eliminuje amatorskie instalacje z ubiegania się o reklamację.

Normy i certyfikaty: na co zwracać uwagę przy zakupie

Certyfikat CE z czterocyfrowym numerem jednostki notyfikowanej potwierdza zgodność z normą EN 1090 dotyczącą konstrukcji nośnych. Numer 0123 lub 0124 należy sprawdzić w bazie danych Komisji Europejskiej, bo sam znak CE bez numeru może oznaczać deklarację producenta bez niezależnego audytu. Certyfikat TÜV Rheinland lub TÜV SÜd to dodatkowa gwarancja jakości spoin i materiałów.

Klasa korozyjności C3 obejmuje tereny miejskie i przemysłowe z umiarkowaną emisją siarki. Klasa C4 dotyczy stref nadmorskich do 1 km od brzegu oraz terenów przemysłowych z agresywną atmosferą. Klasa C5-M i C5-I to strefy morskie powyżej 1 km od wybrzeża z ciągłą ekspozycją na sól. Konstrukcja aluminiowa anodowana wytrzymuje klasę C5-M bez dodatkowej ochrony, stal ocynkowana ogniowo wymaga powłoki malarskiej.

Norma PN-EN 1991-1-3 definiuje obciążenia śniegiem, a PN-EN 1991-1-4 obciążenia wiatrem. Konstrukcja musi być obliczona przez projektanta z uwzględnieniem konkretnej lokalizacji i wysokości budynku nad poziomem gruntu. Dach na dziesiątym piętrze wieżowca ma inne wymagania niż dach dwupiętrowego domu w tej samej strefie wiatrowej ze względu na profil przepływu powietrza.

Gwarancja i żywotność: ile lat realnie wytrzyma stelaż

Gwarancja producenta na konstrukcję aluminiową anodowaną wynosi 10-15 lat, ale realna żywotność sięga 25-30 lat w środowisku C3. W strefach C4 i C5-M żywotność spada do 18-22 lat ze względu na agresywne działanie soli morskiej lub kwaśnych deszczy. Stal ocynkowana ogniowo wytrzymuje 15-20 lat w C3, 10-15 lat w C4, a w C5 wymaga wymiany po 8-12 latach.

Gwarancja na panele fotowoltaiczne wynosi 25 lat na uzyski (80% mocy początkowej) oraz 12-15 lat na produkt. Warunkiem utrzymania gwarancji jest montaż na konstrukcji spełniającej normy obciążeniowe dla danej strefy wiatrowej i śniegowej. Utrata gwarancji przez zniszczenie paneli zerwanym stelażem nie podlega rekompensacie ze strony producenta paneli.

Przegląd konstrukcji co 12-24 miesiące powinien obejmować kontrolę momentów dokręcenia klem, stanu powłoki antykorozyjnej oraz szczelności uziemienia. Luzujące się śruby pod wpływem wibracji wiatrowych to najczęstsza przyczyna awarii. Koszt przeglądu przez serwis to 200-450 zł za instalację do 20 paneli.

Najczęstsze pytania inwestorów przed zakupem

Czy konstrukcja balastowa uszkodzi membranę dachu? Betonowe bloki nie mają kontaktu z membraną, bo oddziela je mata ochronna z EPDM lub PVC. Nacisk na powierzchnię membrany wynosi 1,5-2,5 kg/cm² i mieści się w granicach wytrzymałości większości membran bitumicznych. Papa termozgrzewalna modyfikowana SBS wytrzymuje nacisk do 4 kg/cm² bez odkształceń.

Ile paneli zmieści się na dachu 50 m²? Przy odstępach między rzędami 1,5 m i panelach o wymiarach 1,7×1,0 m zmieści się od 20 do 26 modułów w zależności od kształtu dachu. Instalacja 20 paneli o mocy 450 Wp daje moc 9 kWp, co rocznie produkuje około 8 500-9 200 kWh w centralnej Polsce.

Czy wiatr może zdmuchnąć panele z dachu płaskiego? Prawidłowo obciążony system balastowy wytrzymuje wiatry do 36 m/s (130 km/h), co odpowiada trzeciej strefie wiatrowej. W strefie I i II zapas bezpieczeństwa sięga 100-150%. Incydenty zerwania paneli zdarzają się przy samodzielnym montażu bez obliczeń balastu lub na dachach o nachyleniu powyżej 5 stopni bez dodatkowych kotew.

Dobór konstrukcji pod panele fotowoltaiczne na dachu płaskim wymaga uwzględnienia nośności stropu, strefy wiatrowej i śniegowej, kąta nachylenia paneli oraz kompatybilności z pokryciem dachowym. Inwestorzy planujący montaż powinni zlecić obliczenia statyczne projektantowi z uprawnieniami budowlanymi, bo producent konstrukcji dostarcza jedynie tabele obciążeń dla standardowych scenariuszy. Indywidualna analiza uwzględnia kształt dachu, otaczające budynki mogące tworzyć tunele wiatrowe oraz lokalne anomalie klimatyczne niezarejestrowane w ogólnopolskich normach.

Dobór konstrukcji do pokrycia dachowego

Dach kryty membraną EPDM lub papą termozgrzewalną wymaga systemu balastowego lub kotwionego z zachowaniem odstępu minimum 30 cm od krawędzi dachu. Bloki balastowe układa się na macie ochronnej z granulatu EPDM o grubości 5-8 mm. Mata chroni membranę przed ścieraniem i rozkłada nacisk na większą powierzchnię.

Dach zielony lub żwirowy na geowłókninie wymaga konsultacji z projektantem zieleni dachowej. Dodatkowe obciążenie konstrukcji fotowoltaicznej nie może przekroczyć rezerwy nośności dachu zielonego, która zwykle wynosi 80-150 kg/m². Systemy balastowe na dachu zielonym instaluje się na specjalnych stopach z PVC, które nie uszkadzają warstwy drenażowej.

Dach z płytami warstwowymi lub blachą trapezową jako pokryciem nośnym wymaga konstrukcji inwazyjnej z wkrętami farmerskimi do blachy. Śruby samogwintujące o średnicy 6,3 mm z podkładką EPDM tworzą szczelne połączenie bez konieczności dodatkowej hydroizolacji. Taki montaż jest szybszy i tańszy od balastowego, ale wymaga pewności co do wytrzymałości blachy na siły wyrywające.

Kalkulator: ile haków, klem i śrub potrzebujesz

Wybór konstrukcji na dach płaski sprowadza się do trzech kluczowych zmiennych: nośności stropu, strefy wiatrowej i budżetu. Dach o nośności powyżej 200 kg/m² w strefie wiatrowej I i II pozwala na tanią konstrukcję balastową za 900-1300 zł na cztery panele. Dach o ograniczonej nośności lub w strefie III wymaga systemu kotwionego lub hybrydowego za 1400-1800 zł.

Kąt nachylenia paneli pozostaje kompromisem między uzyskami a kosztami. Kąt 10-15 stopni wystarczy przy ograniczonym budżecie i braku problemów z zacienieniem. Kąt 30 stopni wymaga droższego stelaża trójkątnego, ale zwraca się wyższą produkcją energii w sezonie zimowym. Każdy stopień odchylenia od optimum to 0,5-0,8% straty w uzyskach rocznych.

Montaż warto powierzyć certyfikowanej ekipie przy instalacjach powyżej 4 paneli ze względu na gwarancję, bezpieczeństwo i zgodność z normami. Samodzielny montaż ma sens przy mikroinstalacjach do 2 paneli, gdzie błąd kosztuje kilkaset złotych, nie kilkanaście tysięcy. Prawidłowo dobrana i zamontowana konstrukcja przetrwa 25-30 lat bez większych interwencji serwisowych.

Źródła i normy

Dane techniczne i obciążeniowe zaczerpnięto z normy PN-EN 1991-1-3 (obciążenia śniegiem) oraz PN-EN 1991-1-4 (obciążenia wiatrem). Klasyfikacja korozyjności środowiska wg normy PN-EN ISO 12944. Wymagania dla konstrukcji nośnych wg normy PN-EN 1090. Mapy stref wiatrowych i śniegowych Polski dostępne na stronie Instytutu Techniki Budowlanej (itb.pl). Katalogi producentów systemów montażowych zawierają szczegółowe tabele obciążeń i rozstawów wsporników. Ceny konstrukcji na podstawie analizy ofert polskiego rynku fotowoltaicznego w pierwszym kwartale 2025 roku.
