Panel fotowoltaiczny 750W

Redakcja 2025-09-11 18:50 / Aktualizacja: 2026-02-02 09:19:05 | Udostępnij:

Panel fotowoltaiczny o mocy około 750 W to dziś praktyczny kompromis między samowystarczalnością a kosztami. Kluczowe dylematy to: jaka konfiguracja paneli najlepiej współgra z akumulatorem, jak dobrać napięcia i regulator oraz czy deklarowane >99% śledzenie MPPT przekłada się na realne zyski. Ten tekst rozkłada na części parametry, koszty i zasady montażu zestawu, żeby decyzja była jasna i wykonalna.

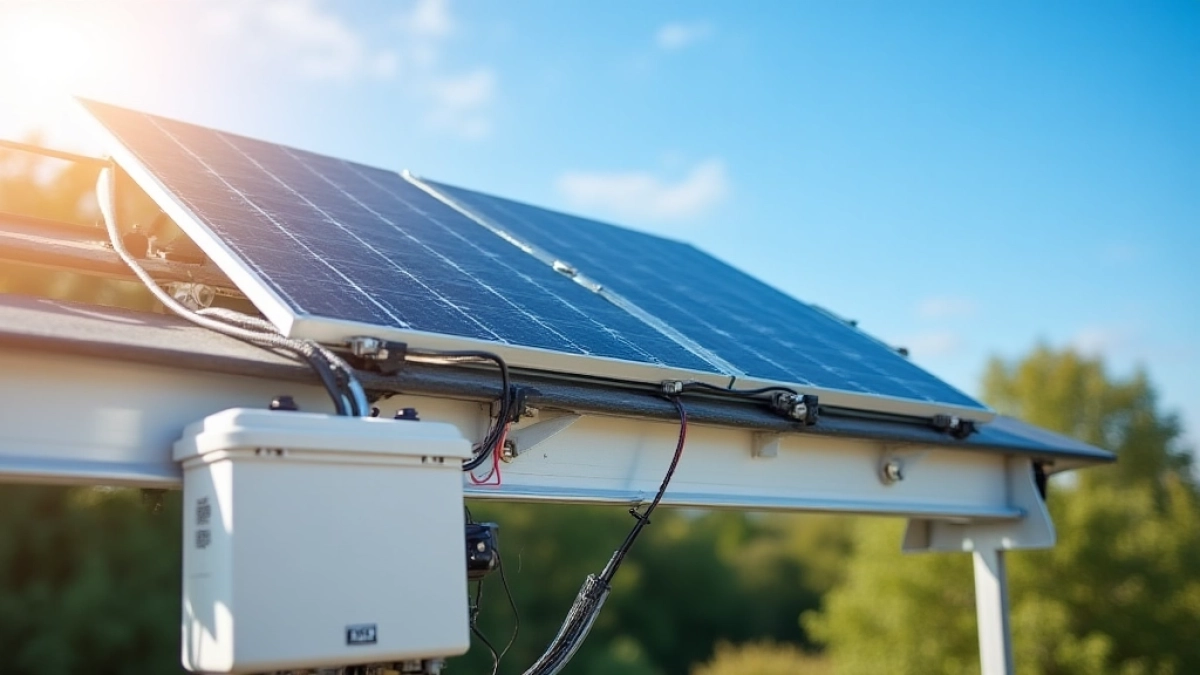

Panel fotowoltaiczny 750W

Poniższa tabela zbiera najważniejsze parametry dla układu około 750–770 W bazującego na dwóch panelach JA Solar 385 W oraz typowych komponentach: regulatorze MPPT MCBT, przetwornicy IP-PLUS W/W i akumulatorze 12 V 120 Ah.

Element Parametr Wartość
Panele Model / szt. JA Solar 385 W ×2 — łącznie ~770 W
Spec. elektryczne Vmp / Imp / Voc ~33,4 V / 11,53 A / 41,78 V (tolerancja ±5%)
Wymiary / masa ~1764×1038×35 mm, ~22,5 kg / szt.
Regulator Typ / prąd MPPT MCBT, śledzenie >99%, max 60 A
Przetwornica Wyjście IP-PLUS W/W, czysta sinusoida 230 V, moc ciągła ~1000 W
Akumulator Pojemność Żelowy 12 V 120 Ah — 1,44 kWh
Kable i konektory zestaw 2×5 m z konektorami, przewody solarne
Gwarancja 2 lata (osoby fizyczne), 12 miesięcy (firmy)

Z tabeli widać, że nominalnie mamy ~770 W mocy wejściowej, ale produkcja spadnie przy złym kącie lub wysokiej temperaturze. Regulator odpowiada za optymalizację ładowania i za dopasowanie napięcia do akumulatora (max wejście do 65 V). Maksymalny prąd ładowania i rozładowania to 60 A, co determinuje dobór kabli i bezpieczników.

Zestaw PV 750W: komponenty i konfiguracja

Podstawowe elementy to dwa panele JA Solar 385 W, regulator MPPT MCBT, przetwornica IP-PLUS W/W, akumulator 12 V 120 Ah i kable 2×5 m. Taki zestaw daje realną moc szczytową około 750–770 W. Kompaktowość i masa części wpływają na logistykę montażu zestawu.

Zobacz także: Ceny paneli fotowoltaicznych 2025

Konfiguracja paneli (szereg vs równolegle) zależy od wybranego napięcia akumulatora i parametrów regulatora. W wersji seryjnej Voc obu paneli sumuje się (~83,6 V), co trzeba uwzględnić przy doborze MPPT i zabezpieczeń. Napięcia wejściowe regulatora muszą być zgodne z danymi producenta.

Montaż mechaniczny nie jest częścią dostawy i wymaga odpowiednich konsoli oraz fachowca. Ustawienie paneli pod właściwym kątem zwiększy produkcję i zmniejszy straty. Przemyśl plan rozmieszczenia, bo późniejsze zmiany są kosztowne.

Panele JA Solar 385W: parametry techniczne

Panel JA Solar 385 W ma Pmax 385 W, Imp ≈11,53 A i Vmp ≈33,4 V. Voc około 41,78 V i tolerancja mocy ±5% to standard dla tego typu modułów. Te liczby pozwalają przewidzieć zachowanie w różnych warunkach świetlnych.

Zobacz także: Montaż Paneli Fotowoltaicznych: Koszt Robocizny w 2025 Roku

Typowy wymiar panelu to około 1764×1038×35 mm, masa ~22,5 kg. Konstrukcja zwykle oparta jest na technologii PERC z podziałem na półkomórki dla lepszej pracy przy rozproszonym świetle. Parametry mechaniczne wpływają na dobór konstrukcji montażowej.

W czasie sezonu panely tracą moc przy wysokich temperaturach i cieniu. Para paneli daje moc zbliżoną do 770 W, lecz efektywna energia zależy od orientacji i strat kablowych. Ważne jest też sprawdzenie tolerancji mocy przy zakupie.

Regulator MPPT MCBT: śledzenie mocy >99%

Regulator MPPT MCBT śledzi punkt mocy maksymalnej i deklaruje skuteczność śledzenia powyżej 99%. To oznacza mniejsze straty przy przekształcaniu energii z paneli na energię do akumulatora. W praktyce poprawia to wydajność ładowania w zmiennych warunkach pogodowych.

Urządzenie obsługuje konfiguracje 12/24/36/48 V i ma limit max napięcia akumulatora do 65 V. Ograniczenie prądu do 60 A chroni instalację i określa maksymalny prąd ładowania, który można bezpiecznie prowadzić. Monitorowanie parametrów pozwala wykryć spadki wydajności.

Regulator powinien być zamontowany w miejscu suchym i wentylowanym, blisko akumulatora. Krótkie przewody między panelem, regulatorem i baterią zmniejszają straty. Zdalny monitoring ułatwia analizę rzeczywistej pracy i diagnozę anomalii.

Przetwornica IP-PLUS W/W: charakterystyka i zastosowanie

Przetwornica IP-PLUS W/W daje czystą sinusoidę 230–230 V i moc ciągłą około 1000 W. Pracuje w temperaturach od -20°C do +45°C i ma zabezpieczenia przeciw przeciążeniu i zwarciu. To urządzenie umożliwia zasilanie odbiorników domowych o umiarkowanym poborze mocy.

Do czego się nadaje? Lodówka energooszczędna, elektronika, narzędzia o krótkich rozruchach. Przy planowaniu obciążeń warto uwzględnić rozruchy silników i ich prądy. Przetwornica powinna mieć margines mocy względem sumy odbiorników.

Montaż przetwornicy blisko akumulatora minimalizuje spadki napięcia. Należy stosować odpowiednie przekroje kabli i bezpieczniki zgodne z danymi producenta. Wentylacja i dostęp serwisowy przedłużają żywotność urządzenia.

Zasilanie: konfiguracje napięć 12/24/36/48V

System obsługuje standardowe napięcia: 12, 24, 36 i 48 V, co daje elastyczność przy doborze akumulatorów. Wybór napięcia wpływa bezpośrednio na prąd ładowania i straty w przewodach. Wyższe napięcie zmniejsza prąd przy tej samej mocy, co ułatwia prowadzenie kabli na dłuższe dystanse.

W praktycznych instalacjach 24 V lub 48 V często są bardziej efektywne dla większych układów. Dla 12 V łatwiej dobrać pojedynczy akumulator 120 Ah, ale prąd będzie większy. Napięcia trzeba dobierać zgodnie z danymi regulatora i wymogami bezpieczeństwa.

Jeśli planujesz rozbudowę, wybierz napięcie, które ułatwi przyszłe modyfikacje. Zmiana konfiguracji baterii bywa później kosztowna. Przetestuj zachowanie systemu przy różnych obciążeniach przed jego ostatecznym uruchomieniem.

Bezpieczeństwo i monitorowanie układu: 60 A max, zabezpieczenia

Maksymalny prąd 60 A determinuje przekroje przewodów, bezpieczniki i dobór rozłączników. Przy takim prądzie standardowy kabel solarny powinien mieć odpowiedni przekrój i ochronę przed przepięciami. Monitorowanie pracy wykryje zwarcia, nadmierne straty i spadki sprawności ładowania.

Zabezpieczenia to: bezpieczniki DC, wyłączniki różnicowe dla AC, ograniczniki przepięć i połączenia PE. Odpowiednia selekcja zabezpieczeń skraca czas reakcji na awarię. Rejestracja parametrów (prąd, napięcie, moc) pomaga w późniejszej analizie pracy systemu.

Instalacja czujników temperatury przy akumulatorze i panelach poprawia bezpieczeństwo. Alarmy i logi ułatwiają diagnostykę. Regularne przeglądy minimalizują ryzyko usterek i wydłużają żywotność zestawu.

Instalacja, montaż i gwarancje zestawu PV

Montaż wymaga osób z uprawnieniami i odpowiednich narzędzi; instalacja mechaniczna nie jest częścią dostawy. Sprawdź warunki gwarancji: 2 lata dla osób fizycznych i 12 miesięcy dla firm. Przy planowaniu pamiętaj o zabezpieczeniach i właściwym rozmieszczeniu elementów zestawu.

Proces instalacji krok po kroku warto rozbić na etapy:

  • 1. Wybór miejsca i orientacja paneli.
  • 2. Montaż konstrukcji i zamocowanie paneli.
  • 3. Połączenia elektryczne: panele → MPPT → akumulator → przetwornica.
  • 4. Testy działania, sprawdzenie bezpieczników i monitoringu.

Zapewnij dokumentację instalacji i protokoły pomiarowe. Regularne przeglądy i kalibracja regulatora przedłużą żywotność. W przypadku pytań technicznych warto korzystać z fachowego wsparcia przy podejmowaniu decyzji dotyczących zestawu.

Panel fotowoltaiczny 750W: Pytania i odpowiedzi

  • Co wchodzi w skład zestawu paneli fotowoltaicznych o mocy około 750 W?

    W zestawie znajdują się dwa panele JA SOLAR 385 W, regulator ładowania MPPT MCBT, przetwornica IP-PLUS W/W (czysta sinusoida), akumulator żelowy 12 V o pojemności 120 Ah, zestaw kabli solarnych 2×5 m zakończonych konektorami. Zestaw nie zawiera systemu montażowego i wymaga wykwalifikowanej osoby do instalacji oraz zabezpieczenia przed przeciążeniami. Gwarancja: 2 lata dla osób fizycznych, 12 miesięcy dla firm.

  • Jakie są kluczowe parametry pracy zestawu (moc, napięcia, prądy)?

    Zestaw ma łączną moc ok. 770 W (dwa panele po ~385 W). Panel JA SOLAR 385 W ma otwarty obwód ~41,78 V i maksymalną moc ~385 W przy maksymalnym prądzie ~11,53 A; zestaw pracuje w konfiguracjach 12/24/36/48 V, z maksymalnym napięciem wejściowym akumulatora do 65 V oraz maksymalnym prądem ładowania/rozładowania do 60 A. MPPT regulator MCBT zapewnia wysoką efektywność (>99%).

  • Czy zestaw wymaga specjalnego montażu i jakie są wymogi bezpieczeństwa?

    Tak — zestaw nie zawiera systemu montażowego i wymaga odpowiedniego zabezpieczenia przed przeciążeniami oraz kwalifikowanej osoby do instalacji zgodnie ze стандартami bezpieczeństwa.

  • Jaką gwarancję i warunki serwisowe oferuje zestaw?

    Gwarancja wynosi 2 lata dla osób fizycznych oraz 12 miesięcy dla firm.
