Panele fotowoltaiczne na blachodachówce – co warto wiedzieć w 2026 roku

Redakcja 2025-09-12 09:27 / Aktualizacja: 2026-04-26 02:17:03 | Udostępnij:

Decyzja o montażu paneli fotowoltaicznych na dachu pokrytym blachodachówką budzi naturalne wątpliwości czy arkusze blaszane poradzą sobie z dodatkowym obciążeniem, czy profile mocujące nie przebiją powłoki wodochronnej, a może cała konstrukcja zniknie pod pierwszym silnym podmuchem wiatru. Te pytania nie są akademickie; dotyczą konkretnego ryzyka, z którym mierzą się właściciele domów jednorodzinnych, gdy zderzają się z rzeczywistością instalacji na pokryciu, które samo w sobie wymaga precyzyjnego traktowania. Okazuje się, że odpowiedź na wszystkie te obawy zamyka się w jednym elemencie właściwie zaprojektowanym systemie podwyższonym, który zmienia geometrię całego połączenia moduł-dach.

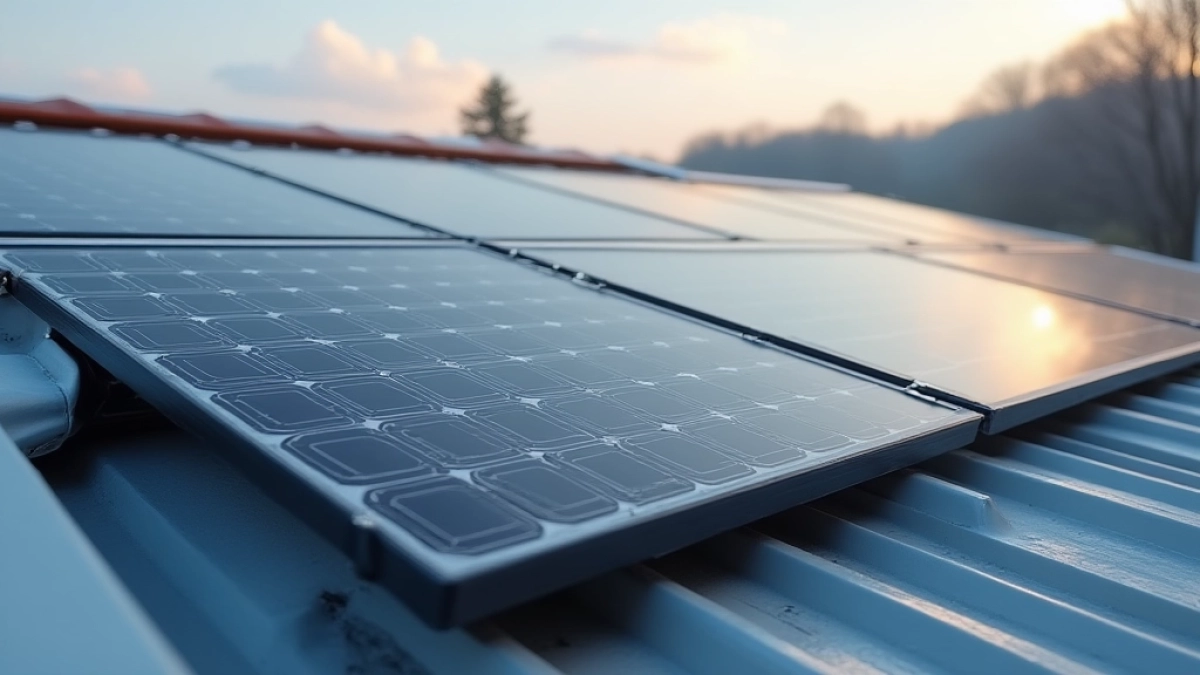

panele fotowoltaiczne na dachu pokrytym blachodachówką

Zalety podwyższonego systemu mocowania na blachodachówce

Standardowe uchwyty montowane bezpośrednio na blachodachówkę pracują na zasadzie punktowego docisku każda śruba przebija wierzchnią warstwę i opiera się na łacie, tworząc mostek termiczny między wnętrzem budynku a zewnętrzem. Podwyższony system odwraca tę logikę: zamiast dociskać moduł do powierzchni, utrzymuje go w odstępie wynoszącym zazwyczaj 100-150 mm nad linią pokrycia, co fundamentalnie zmienia warunki pracy całego węzła.

Większy luz między modułem a blachodachówką uruchamia naturalny efekt kominowy powietrze wpływa od dołu szczeliny i odprowadza ciepło generowane przez ogniwa fotowoltaiczne. Sprawność paneli PV spada o około 0,4-0,5% na każdy stopień Celsjusza powyżej 25°C, więc nawet umiarkowane przegrzanie modułu wupalnego w szczelinę dachową potrafi kosztować właściciela 5-8% rocznej produkcji energii. Podwyższona konstrukcja eliminuje ten problem u źródła, zapewniając ciągły przepływ powietrza niezależnie od kierunku wiatru.

Profile nośne w systemie podwyższonym rozprowadzają siły na większą powierzchnię niż tradycyjne uchwyty śrubowe. Zamiast dwóch punktów mocowania przypadających na moduł, podwyższona rama rozkłada obciążenie na cztery lub sześć miejsc styku z łatami, przy czym każde z nich działa pod kątem regulowanym w trzech płaszczyznach. Przekłada się to na redukcję naprężeń lokalnych w blasze ryzyko odkształcenia profile blachodachówki spada drastycznie, bo siły skupione zamieniane są na obciążenia rozproszone.

Powiązany temat Ceny paneli fotowoltaicznych

Z perspektywy hydroizolacji kluczowy jest brak punktowych penetracji powłoki wodochronnej. W standardowym montażu każda śruba przejściowa stanowi potencjalne miejsce infiltracji wody, uszczelniane wprawdzie dedykowanymi uszczelkami EPDM, ale jednak obecne w warstwie papy lub membrany. Podwyższony system montuje się najczęściej do profilowanych, które obejmują blachodachówkę bez jej przebijania montaż odbywa się przez specjalne obejmy Zaciskowe na górnej fali okładziny, bez naruszenia struktury.

Użytkownicy systemów podwyższonych zwracają też uwagę na aspekt serwisowy. Wymiana uszkodzonego modułu czy przegląd okablowania DC nie wymaga demontażu paneli na zasadzie „podważ i wyciągnij" konstrukcja przewiduje swobodny dostęp od przodu lub boku, co znacząco redukuje czas i koszt ewentualnych napraw. W przypadku tradycyjnych uchwytów każda interwencja serwisowa oznacza ryzyko naruszenia uszczelnienia wokół punktów mocowania.

Jak działa regulacja profili przegubowych przy montażu paneli

Rdzeń systemu podwyższonego stanowiąprofile przegubowe elementy konstrukcyjne łączące ramę nośną z uchwytami mocowanymi do blachodachówki. Każdy przegub zawiera przegub kulisty lub sworzniowy, który pozwala na regulację kąta obrotu w zakresie od -15° do +15° względem osi podłużnej profilu. Ta swoboda geometryczna ma kluczowe znaczenie przy pokryciach, których powierzchnia rzadko kiedy tworzy idealnie płaską płaszczyznę.

Dowiedz się więcej o Montaż paneli fotowoltaicznych cena robocizny

Blachodachówka, mimo swojej nazwy sugerującej regularność, w rzeczywistości pracuje jako powierzchnia falista o zmiennej geometrii każdy kolejny arkusz zachodzi na poprzedni, tworząc wklęsło-wypukły profil. Przy tradycyjnym montażu sztywnym różnica wysokości między grzbietem fali a jej doliną przekłada się na nierównomierne naprężenia w punktach mocowania, co z czasem prowadzi do poluzowania śrub i mikropęknięć zmęczeniowych w materiale. Profile przegubowe kompensują te różnice automatycznie każdy punkt podparcia dopasowuje się do lokalnej geometrii pokrycia niezależnie od sąsiednich.

Mechanizm działania przegubu opiera się na rozkładzie sił na płaszczyznę styku. Siła docisku generowana przez śrubę M8 lub M10 zamieniana jest przez przegub na siłę rozłożoną równolegle do powierzchni blachy, co eliminuje efekt „wycinania" otworu w materiale pod wpływem punktowego obciążenia. Praktycznie oznacza to, że nawet przy wiatrach wiejących z prędkością dochodzącą do 150 km/h wartość typowa dla polskich warunków klimatycznych strefy wiatrowej 2 i 3 według PN-EN 1991-1-4 konstrukcja zachowuje pełną szczelność i stabilność.

Regulacja kąta obrotu odbywa się bez narzędzi specjalistycznych wystarczą standardowe klucze imbusowe lub nasadowe, a cały proces wyrównania modułu PV do płaszczyzny dachu zajmuje dosłownie kilka minut. Dla porównania, montaż tradycyjnych uchwytów wymaga często czasochłonnego wyrównywania podkładkami dystansowymi i wielokrotnego sprawdzania poziomu, zanim instalator upewni się, że cała rama nie odchyla się od normy.

Zobacz Montaż paneli fotowoltaicznych cena

Warto wspomnieć o aspekcie rozszerzalności temperaturowej profili aluminiowych. Aluminium rozszerza się liniowo w tempie około 0,024 mm na metr bieżący na każdy stopień Celsjusza różnicy temperatury. Przy długości profilu 3 metrów i dobowej amplitudzie temperatur dochodzącej do 30°C (od -10°C nocą do +20°C w dzień) zmiana długości może wynieść nawet 2,16 mm. System przegubowy kompensuje to wydłużenie bez generowania naprężeń wewnętrznych, które w tradycyjnym sztywnym połączeniu przekładają się na trzaski, poluzowanie śrub i wreszcie degradację całego węzła.

Ochrona przewodów i hydroizolacja w systemie fotowoltaicznym

Okablowanie DC biegnące między modułami fotowoltaicznymi a falownikiem to najsłabszy punkt hydrauliczny całej instalacji tradycyjnie przewody prowadzone są bezpośrednio pod panelami, w szczelinie między modułem a powierzchnią dachu, gdzie stykają się z wilgocią, kondensatem i ewentualnymi przeciekami kapilarnymi. Podwyższony system rozwiązuje ten problem konstrukcyjnie, wydzielając dedykowaną strefę tras kablowych oddzieloną od przestrzeni montażowej.

Profile nośne systemu zawierają fabrycznie wykonane korytka kablowe zamknięte kanały o przekroju min. 20×15 mm, przez które przewody DC prowadzone są w osłonie metalowej lub dedykowanej rurce karbowanej UV-stabilizowanej. Korytko to chroni kabel przed przypadkowym uszkodzeniem mechanicznym podczas prac serwisowych, ale też przed UV-promieniowaniem, które z czasem degraduje standardowe peszelki PVC. Zgodnie z normą PN-HD 60364-5-51 przewody solarne muszą być odporne na promieniowanie ultrafioletowe, jeśli prowadzone są na zewnątrz system podwyższony zapewnia tę odporność w naturalny sposób, bo korytko osłania kabel przed bezpośrednią ekspozycją słoneczną.

Hydroizolacja punktów przejścia przewodów przez powłokę dachową realizowana jest przez dedykowane dławnice (ang. gland) z podwójnym uszczelnieniem elastomerowym. Pierwsza bariera chroni przed wnikaniem wody deszczowej podczas normalnej eksploatacji, druga stanowi zabezpieczenie awaryjne na wypadek degradacji pierwszej uszczelki. Zestawienie takie spełnia wymogi klasy szczelności IP67 w punkcie przejścia, co dla porównania odpowiada głębokości zanurzenia do 1 metra przez 30 minut margines bezpieczeństwa wielokrotnie przekraczający realne warunki atmosferyczne.

Kluczową zaletą podwyższonego systemu jest też eliminacja zjawiska kapilarnego podciągania wody. W szczelinach między modułem a dachem woda opadowa może wnikać pod spód paneli na zasadzie podciągania kapilarnego, zwłaszcza przy silnym wietrze nachylającym krople pod kątem. System podwyższony redukuje szczelinę do wartości, przy których siły kapilarne przestają działać efektywnie przy odstępie powyżej 8 mm napięcie powierzchniowe wody jest zbyt słabe, by podciągać krople pod spód modułu.

Dla instalacji o mocy powyżej 10 kW, gdzie przewody DC osiągają przekroje 6 mm² lub 10 mm², korytka kablowe w profilach pełnią dodatkowo funkcję radiatora odprowadzającego ciepło z kabli. Przy obciążalności prądowej rzędu 30-40 A w standardowych warunkach temperaturowych, przewody DC generują straty mocy na poziomie I²R, które przekształcają się w ciepło. Odpowiednio zwymiarowane korytko kablowe działa jak radiator, obniżając temperaturę pracy przewodów i wydłużając żywotność izolacji.

Maksymalna stabilność instalacji PV w trudnych warunkach atmosferycznych

Polska normatywa budowlana w zakresie obciążeń wiatrem (PN-EN 1991-1-4) dzieli kraj na cztery strefy, z których najbardziej wymagające to strefa nadmorska i obszary podgórskie, gdzie prędkość bazowa wiatru może przekraczać 34 m/s. Dla porównania, orkan Kyrill w 2007 roku generował porywy do 44 m/s w interiorze, co odpowiada sile 12 w skali Beauforta. System mocowania paneli fotowoltaicznych na blachodachówce musi wytrzymać takie warunki przez kilkadziesiąt lat ekspozycji.

Podwyższony system osiąga przewagę nad tradycyjnym montażem dzięki aerodynamicznemu kształtowi szczeliny wentylacyjnej. Płaski moduł PV zamontowany bezpośrednio na blachodachówce tworzy z powierzchnią dachu szczelinę zamkniętą wiatr opływający moduł generuje podciśnienie aerodynamiczne, które dosłownie wysysa powietrze ze szczeliny, tworząc efekt spadku ciśnienia porównywalny z siłą ssącą. Podwyższony montaż zmienia geometrię opływu powietrze wpływa od dołu szczeliny i swobodnie odpływa od góry, wyrównując ciśnienie po obu stronach modułu.

Stabilność konstrukcji w podwyższonym systemie bazuje na trójkątnej geometrii ramy nośnej profile podłużne i poprzeczne tworzą sztywną kratownicę, której sztywność obliczeniowa wielokrotnie przekracza wymagania normowe. Dla instalacji na dachach o nachyleniu 30-45° typowym dla blachodachówek siła wiatru działająca na moduł rozkłada się na składową dociskową (Wtłaczającą panel do ramy) i składową ścinającą (dążącą do wysunięcia modułu z uchwytów). System przegubowy absorbuje składową ścinającą przez regulowany przegub, redukując ryzyko poluzowania połączeń do poziomu pomijalnego.

Obciążenie śniegowe stanowi drugą kluczową zmienną norma PN-EN 1991-1-3 określa dla strefy podtatrzowej obciążenie charakterystyczne do 200 kg/m² dla wysokości budynku do 10 m. Moduły fotowoltaiczne o wymiarach 1,7 × 1,0 m i masie 20-22 kg każdy, zamontowane na dachu o kącie nachylenia 35°, muszą przenieść ciężar zalegającego śniegu bez odkształceń trwałych. System podwyższony radzi sobie z tym dzięki profilom nośnym o momencie bezwładności przekroju rzędu 15-20 cm⁴ wartość ta gwarantuje ugięcie maksymalne poniżej 1/200 rozpiętości przy pełnym obciążeniu śniegiem.

Trwałość całego systemu w kontekście degradacji materiałowej to osobny temat. Blachodachówka cynkowana lub powlekana organicznie ma żywotność rzędu 50-80 lat, aluminium w profilach systemu podwyższonego około 40-60 lat przy zachowaniu powłoki anodowej lub lakierowanej proszkowo. Różnica w trwałości materiałowej oznacza, że profile aluminiowe mogą wymagać wymiany przed samą blachodachówką system jest więc zaprojektowany z myślą o demontażu i wymianie bez naruszenia pokrycia dachowego, co stanowi dodatkowy argument za wyborem konstrukcji podwyższonych.

Podstawowe parametry systemu podwyższonego dla dachów skośnych pokrytych blachodachówką:

  • Zakres regulacji kąta obrotu profili: ±15°
  • Minimalny odstęp modułu od powierzchni dachu: 100-150 mm
  • Dopuszczalna prędkość wiatru: do 44 m/s (strefa 4 wg PN-EN 1991-1-4)
  • Obciążenie śniegiem: do 200 kg/m² (strefa podtatrzowa)
  • Klasa szczelności punktów przejścia przewodów: IP67
  • Moment bezwładności profili nośnych: 15-20 cm⁴

Pytania i odpowiedzi dotyczące paneli fotowoltaicznych na dachu pokrytym blachodachówką

Jak działa system podwyższonego montażu paneli fotowoltaicznych na blachodachówce?

System podwyższony na dach pokryty blachodachówką został zaprojektowany z myślą o instalacji paneli fotowoltaicznych na dachach skośnych pokrytych blachodachówką. Główne zasady działania obejmują zwiększony odstęp modułu PV od powierzchni dachu, co zapewnia lepszą cyrkulację powietrza oraz skuteczną ochronę przewodów. Konstrukcja wykorzystuje przegubowe połączenia profili umożliwiające regulację obrotu, co pozwala na precyzyjne przyleganie modułu do powierzchni dachu. System gwarantuje pełne bezpieczeństwo, precyzję montażu oraz maksymalną stabilność nawet w trudnych warunkach atmosferycznych.

Jakie są główne zalety zastosowania większego odstępu paneli fotowoltaicznych od powierzchni dachu?

Większy odstęp modułu fotowoltaicznego od powierzchni blachodachówki przynosi kilka istotnych korzyści. Przede wszystkim zapewnia lepszą cyrkulację powietrza pod panelami, co wpływa na ich efektywność chłodzenia i wydajność energetyczną. Dodatkowo większy dystans umożliwia skuteczną ochronę przewodów elektrycznych przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi. Elastyczne dopasowanie profili pozwala na precyzyjne wyrównanie modułów, a niezawodna hydroizolacja chroni konstrukcję przed przeciekami.

Czy system podwyższony jest bezpieczny i odporny na trudne warunki atmosferyczne?

Tak, system podwyższony na dach pokryty blachodachówką charakteryzuje się pełnym bezpieczeństwem i wysoką odpornością na trudne warunki atmosferyczne. Konstrukcja zapewnia maksymalną stabilność i niezawodność nawet podczas silnych wiatrów, opadów czy ekstremalnych temperatur. Przegubowe połączenia profili pozwalają na elastyczne dopasowanie do ruchów termicznych dachu, co zapobiega naprężeniom i uszkodzeniom. Niezawodna hydroizolacja skutecznie chroni przed przeciekami, a solidne mocowania gwarantują trwałość całego systemu przez długie lata.

Dla jakich typów dachów jest przeznaczony system podwyższony?

System podwyższony montażu paneli fotowoltaicznych został zaprojektowany specjalnie dla dachów skośnych pokrytych blachodachówką i należy do kategorii 5 w klasyfikacji systemów montażowych. Konstrukcja jest w pełni dostosowana do specyfiki tego typu pokryć dachowych, uwzględniając ich kształt, materiał i właściwości. Przegubowe połączenia profili umożliwiają precyzyjne dopasowanie do nieregularności powierzchni blachodachówki, zapewniając jednocześnie szczelność i stabilność całego systemu.

Jak przegubowe połączenia profili wpływają na precyzję montażu paneli PV?

Przegubowe połączenia profili stanowią kluczowy element systemu podwyższonego, umożliwiając regulację obrotu dla precyzyjnego przylegania modułu fotowoltaicznego do powierzchni dachu. Ta funkcja pozwala na dokładne wyrównanie paneli nawet na nierównych fragmentach blachodachówki. Elastyczne dopasowanie profili eliminuje naprężenia konstrukcyjne i zapewnia równomierny rozkład obciążeń. Dzięki temu instalacja jest nie tylko precyzyjna, ale również trwała i odporna na odkształcenia spowodowane ruchami termicznymi czy obciążeniami wiatrowymi.

Jak system podwyższony wpływa na efektywność energetyczną instalacji fotowoltaicznej?

System podwyższony znacząco wpływa na efektywność energetyczną instalacji fotowoltaicznej na blachodachówce dzięki optymalnej cyrkulacji powietrza pod panelami. Lepszy przepływ powietrza skutecznie obniża temperaturę modułów fotowoltaicznych, co zwiększa ich sprawność konwersji energii słonecznej. Odpowiednia odległość od powierzchni dachu minimalizuje przegrzewanie się paneli, szczególnie w upalne dni. Ponadto ochrona przewodów przed przegrzaniem zapewnia bezstratne przesyłanie energii, co przekłada się na wyższą całkowitą wydajność systemu PV.
