Jaka grubość podkładu pod panele na ogrzewanie podłogowe sprawdzi się najlepiej

Optymalna grubość podkładu pod panele na ogrzewanie podłogowe to 2-3 mm w pokojach dziennych, sypialniach i korytarzach z równym podłożem, 3-5 mm w kuchniach i łazienkach oraz wszędzie tam, gdzie podłoga lekko falował, a 5 mm i więcej tylko wtedy, gdy wylewka ma realne nierówności przekraczające 3 mm na metr. Każdy dodatkowy milimetr podkładu to strata ciepła rzędu 5-8%, więc na ogrzewaniu podłogowym lepiej postawić cieńszy, ale twardszy materiał o niskim oporze cieplnym, niż miękki zlew akustyczny. Poniżej konkretne liczby, mechanizm działania i tabela decyzyjna, która pozwoli dobrać właściwy wariant w trzydzieści sekund.

• Rodzaje podkładów i ich parametry techniczne
• Grubość podkładu a efektywność ogrzewania podłogowego
• Grubość podkładu a akustyka i nierówności podłoża
• Jak dobrać grubość podkładu do rodzaju pomieszczenia
• Najczęstsze błędy przy wyborze grubości podkładu
• Montaż krok po kroku

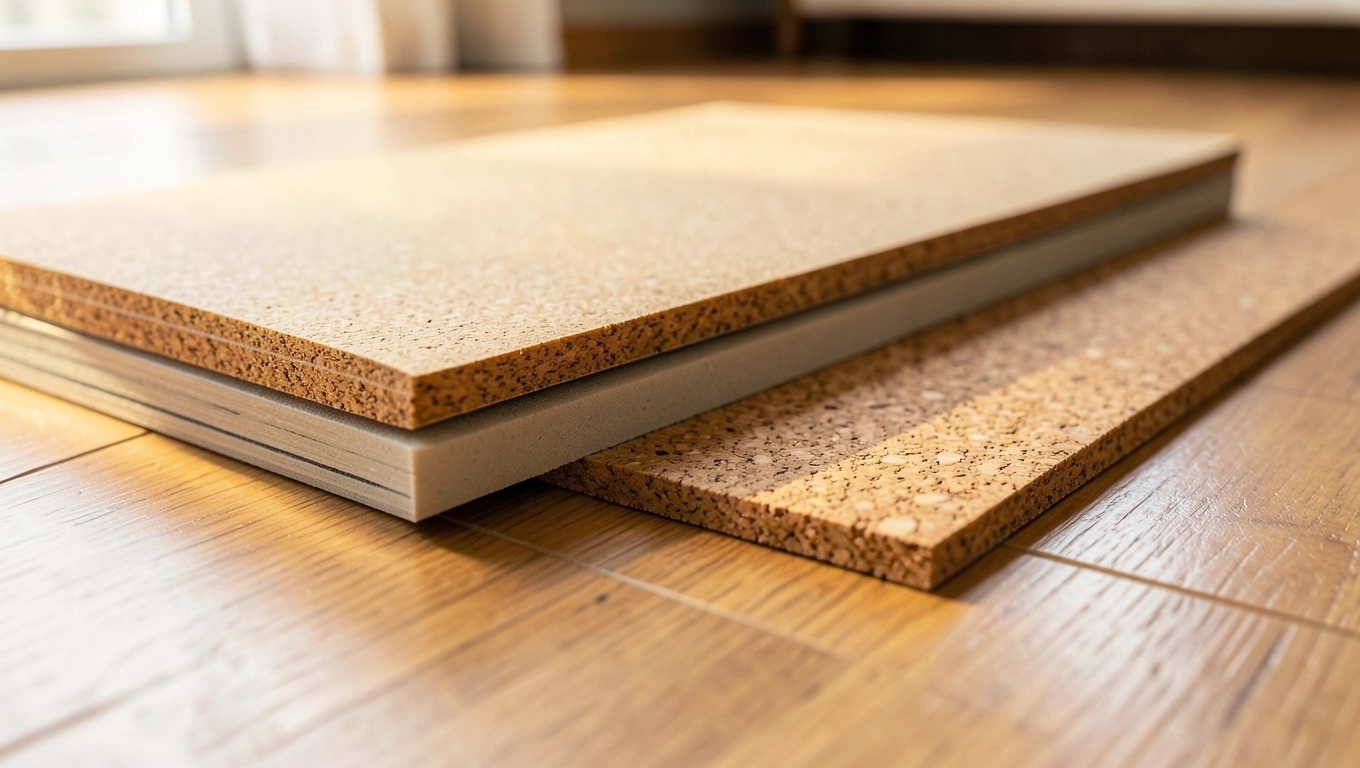

Rodzaje podkładów i ich parametry techniczne

Nie każdy podkład 2 mm jest taki sam. Różnica tkwi w gęstości, strukturze komórkowej i sposobie przewodzenia ciepła, a te trzy cechy decydują o tym, czy podłoga odda kaloryferowi swoją moc, czy ją po cichu pochłonie. Zanim wybierzesz konkretny produkt, przyjrzyj się czterem najpopularniejszym rodzinom materiałów.

XPS (polistyren ekstrudowany) to spieniony plastik o zamkniętych komórkach, gęstości 30-45 kg/m³ i oporze cieplnym rzędu 0,029-0,035 m²·K/W. Świetnie przewodzi ciepło i nie chłonie wilgoci, ale gorzej tłumi dźwięki (8-12 dB). Sprawdza się pod panele laminowane i winylowe na ogrzewaniu podłogowym, gdzie liczy się każda dziesiąta stopnia.

PEHD (polietylen o wysokiej gęstości) ma strukturę foliową z wypustkami lub gładką, grubość 1,5-3 mm i gęstość dochodzącą do 100 kg/m³. Jego opór cieplny oscyluje wokół 0,038-0,045 m²·K/W, a tłumienie akustyczne sięga 14-18 dB. To najczęstszy wybór pod panele laminowane w mieszkaniach, bo łączy niską cenę z przyzwoitą izolacją akustyczną.

PUM (poliuretan mineralny) łączy matrycę poliuretanową z wypełniaczem mineralnym (kreda, kwarc). Gęstość 350-700 kg/m² i opór cieplny 0,04-0,06 m²·K/W czynią go najcięższym, ale zarazem najlepiej tłumiącym hałas (19-22 dB). Świetnie maskuje drobne nierówności, ale w wariancie 5 mm potrafi podnieść opór całego układu powyżej normy dla ogrzewania podłogowego.

Korek i tektura bitumiczna to materiały naturalne o oporze cieplnym 0,04-0,05 m²·K/W. Korek jest elastyczny, sprężysty, tłumi 16-20 dB i poprawia mikrowentylację pod panelem, ale wchłania wilgoć i na ogrzewaniu podłogowym wymaga dodatkowej folii paroizolacyjnej. Tektura bitumiczna sprawdza się pod podłogami drewnianymi, bo usztywnia konstrukcję.

Eko-płyta (włókno drzewne) o gęstości 200-250 kg/m² ma opór cieplny nawet 0,07 m²·K/W i tłumienie akustyczne do 22 dB. Niestety, tak wysoki opór dyskwalifikuje ją na ogrzewaniu podłogowym, chyba że producent przewidział specjalny wariant perforowany z kanałami powietrznymi. Traktuj ją raczej jako podkład pod panele na tradycyjne wylewki.

Porada: normy PN-EN 16354 dzielą podkłady na klasy CS (wytrzymałość na ściskanie) i DL (odporność na długotrwałe obciążenia). Do pomieszczeń mieszkalnych szukaj CS ≥ 60 kPa i DL ≥ 10 kPa. Niższe wartości oznaczają, że podkład ugnie się pod ciężarem mebli i zamków paneli zaczną pękać w ciągu dwóch, trzech lat.

Grubość podkładu a efektywność ogrzewania podłogowego

Podłogówka działa na prostej zasadzie: im cieńsza warstwa między rurką a stopą, tym szybciej ciepło trafia do pokoju. Opór cieplny rośnie liniowo z grubością materiału, a każdy milimetr standardowego podkładu PEHD dodaje około 0,015 m²·K/W. Przy panelu laminowanym o oporze 0,06-0,08 m²·K/W i folii aluminiowej 0,01 m²·K/W łatwo policzyć, że podkład 5 mm potrafi zjeść nawet ćwierć mocy grzewczej.

Producenci ogrzewania podłogowego zwykle podają w dokumentacji wymóg łącznego oporu poniżej 0,15 m²·K/W, a optymalnie 0,10-0,12 m²·K/W. Na tej granicy zmieści się każdy panel z podkładem 2 mm i folią PE 0,2 mm. Grubość 3 mm wymaga już panelu o oporze cieplnym poniżej 0,08 m²·K/W, czyli cieńszego laminatu lub winylu.

Realny pomiar z domowego projektu pokazuje, że przejście z podkładu 5 mm PUM na 2 mm XPS skróciło czas nagrzewania wylewki z 90 do 55 minut, a temperatura powierzchni panelu wzrosła o 2,3°C przy tej samej temperaturze wody w układzie. Różnica wynika z faktu, że cieńsza warstwa magazynuje mniej energii w swojej strukturze i szybciej ją oddaje do otoczenia.

Warto też pamiętać o warstwie folii paroizolacyjnej PE 0,2 mm. Pełni podwójną funkcję: chroni podkład i panel przed wilgocią resztkową z wylewki (norma PN-EN 16511 dopuszcza 1,5% CM dla jastrychu cementowego, 0,3% dla anhydrytowego) i odbija ciepło z powrotem w stronę panelu. Bez niej część energii ucieka do podłoża.

Uwaga: na ogrzewaniu podłogowym nie stosuje się folii z pianki aluminiowej bez warstwy paroizolacyjnej. Aluminium działa jak lustro cieplne tylko w połączeniu z folią PE od dołu. Sam metal odbija promieniowanie, ale sam się nagrzewa i oddaje ciepło na obie strony, więc bez PE strumień ciepła w dół wzrasta, a nie maleje.

Grubość podkładu a akustyka i nierówności podłoża

Tłumienie akustyczne rośnie z grubością podkładu, ale tylko do pewnego momentu. Skok z 2 do 3 mm daje zwykle 2-3 dB redukcji, z 3 do 5 mm kolejne 3-4 dB, a powyżej 5 mm przyrost wynosi już mniej niż 1 dB na każdy milimetr. Wynika to z faktu, że masa i sprężystość materiału mają swoje fizyczne limity, a powyżej nich warstwa zaczyna rezonować zamiast tłumić.

Przeliczając na język użytkownika: różnica 3 dB to ledwo słyszalna zmiana, 5 dB odczujesz wyraźnie, 10 dB oznacza dwukrotne obniżenie głośności. W bloku z wielkiej płyty, gdzie normy akustyczne PN-B-02151-3 wymagają izolacyjności stropu na poziomie 48-52 dB, podkład 5 mm PUM potrafi zlikwidować większość problemu z sąsiadami z dołu.

Nierówności podłoża rządzą się osobnymi prawami. Wylewka samopoziomująca powinna mieścić się w tolerancji 2 mm na metr bieżący, a tradycyjny jastrych cementowy do 3 mm. Podkład 2 mm ukryje różnicę 1-2 mm, 3 mm zamaskuje do 3 mm, a 5 mm poradzi sobie z ubytkami do 4 mm. Powyżej tych wartości żaden podkład nie pomoże i trzeba szlifować lub wylewać od nowa.

Sprawdzenie podłoża zajmuje pięć minut. Potrzebujesz dwumetrowej łaty aluminiowej i szczelinomierza. Przyłóż łatę w kilku miejscach, zmierz prześwity klinem i zapisz wyniki. Jeśli największa szczelina przekracza 3 mm na całej długości, nie ma sensu kłaść podkładu 3 mm, bo i tak nie wyrównasz poziomu, a zamek panelu zacznie pracować.

Jak dobrać grubość podkładu do rodzaju pomieszczenia

Salon i sypialnia to pomieszczenia o umiarkowanym ruchu i suchej podłodze. Tutaj wystarczy podkład 2-3 mm z PEHD lub XPS, który zapewni minimalny opór cieplny i wystarczające tłumienie odgłosów kroków. Dobrze sprawdza się tu wariant z wypustkami, bo tworzy mikroszczelinę powietrzną poprawiającą wentylację pod panelem.

Kuchnia i łazienka narażają podłogę na wilgoć, zachlapania i częstsze mycie. W tych wnętrzach lepiej sprawdza się podkład 3-5 mm z XPS lub PEHD, który nie chłonie wody i nie zmienia wymiarów pod wpływem wilgoci. Korek odpada ze względu na nasiąkliwość, a eko-płyta z powodu pęcznienia. Jeśli kuchnia łączy się z salonem, koniecznie utrzymaj tę samą grubość podkładu w obu strefach, bo inaczej powstanie próg.

Korytarz i przedpokój to miejsca intensywnego ruchu w butach, często z piaskiem i solą zimą. Tu postaw na twardszy podkład 3 mm PEHD lub 5 mm PUM o wytrzymałości CS ≥ 90 kPa. Miękki korek pod cienkim panelem winylowym ugnie się w ciągu roku i powstaną widoczne wgłębienia przy drzwiach wejściowych.

Biuro domowe i pokój dziecięcy wymagają kompromisu między akustyką a komfortem termicznym. Podkład 3 mm z PEHD lub korka da przyzwoite tłumienie 14-18 dB i utrzyma opór cieplny poniżej 0,10 m²·K/W. Unikaj grubego PUM-u, bo dziecięce krzesło na kółkach zostawi na nim trwałe ślady po kilku miesiącach.

Przy wyborze panelu winylowego (LVT) na ogrzewanie podłogowe sprawa wygląda inaczej niż przy laminacie. Winylowe panele klejone mają opór cieplny 0,02-0,04 m²·K/W i często wymagają podkładu akustycznego 1,5-2 mm z PEHD, bo same w sobie nie tłumią hałasu. Zbyt gruby podkład pod winyl powoduje, że zamek klikowy traci podparcie i płyty zaczynają się rozchodzić.

Porada: jeśli planujesz panele wodoodporne w łazience, podkład musi być również wodoodporny. Standardowy korek nasiąka, pęcznieje i po roku odpada od spodu panelu. Wybierz XPS lub PEHD z warstwą paroizolacyjną, a folię PE ułóż z zakładką minimum 20 cm i sklej taśmą aluminiową.

Najczęstsze błędy przy wyborze grubości podkładu

Połowa problemów z panelami na ogrzewaniu podłogowym bierze się z podkładu. Te same materiały, nieodpowiednia grubość, pozornie drobne przeoczenie zamienia się w wyraźnie wyższe rachunki za ogrzewanie albo trzaski przy każdym kroku. Warto znać typowe pułapki, zanim ekipa montażowa rozwinie pierwszą rolkę.

Brak folii paroizolacyjnej PE. To najczęstszy błąd w domach z wylewką anhydrytową. Wylewka anhydrytowa oddaje wilgoć resztkową nawet przez kilkanaście tygodni, a bez folii ta wilgoć wchodzi w podkład i panel. Efekt: pacnięcia, wybrzuszenia, rozwarstwienie zamków w ciągu pół roku. Folia 0,2 mm kosztuje grosze, a chroni inwestycję za tysiące złotych.

Podkład za gruby na ogrzewaniu. Pięcio- lub siedmiomilimetrowy PUM pod panelem laminowanym o oporze 0,07 m²·K/W daje łącznie 0,13-0,14 m²·K/W, czyli tuż pod progiem normy. System grzewczy musi pracować na wyższych parametrach, a czas nagrzewania rośnie o 30-50%. Na prawdziwie nierównym podłożu lepiej wylać masę wyrównawczą niż sięgać po gruby podkład.

Podkład pod panele wodoodporne bez paroizolacji. Sam panel jest wodoodporny, ale spodnia strona płyty nie jest. Bez folii PE wilgoć z wylewki wędruje do podkładu, a stamtąd do rdzenia panelu. Po roku krawędzie zaczynają pęcznieć, a zamek tracić geometrię. Rozwiązanie: folia 0,2 mm z zakładką 20 cm, sklejona taśmą aluminiową, zawsze pod wodoodpornym panelem.

Mieszanie grubości podkładu w jednym pomieszczeniu. Nic gorszego niż podkład 2 mm pod szafą i 5 mm pod resztą pokoju. Różnica 3 mm oznacza widoczny próg, a panele przy szafie pracują inaczej niż reszta. W efekcie przy szafie pojawia się szczelina, a zamek w tym miejscu pęka po kilku miesiącach.

Ignorowanie klasy CS podkładu. Norma PN-EN 16354 wymaga CS ≥ 60 kPa dla pomieszczeń mieszkalnych. Tani podkład XPS 2 mm z niepewnego źródła potrafi mieć CS rzędu 30-40 kPa. Pod ciężką szafą lub łóżkiem z materacem sprężynowym ugina się, a panel nad nim odkształca się trwale. Inwestycja w podkład z certyfikatem zwraca się w trwałości podłogi.

Brak dylatacji przy ścianach. Podkład pod panele powinien kończyć się 8-10 mm przed ścianą, tak samo jak sam panel. Brak szczeliny obwodowej oznacza, że podłowa napiera na ściany przy zmianach temperatury i wilgotności, a efektem są wybrzuszenia w środku pomieszczenia i trzaski przy ogrzewaniu.

Kładzenie paneli bezpośrednio na ogrzewanie podłogowe bez testu grzewczego. Wylewka cementowa potrzebuje co najmniej 21 dni schnięcia, anhydrytowa 7 dni, ale pełne uruchomienie ogrzewania powinno nastąpić dopiero po 28 dniach i stopniowym wygrzewaniu. Pośpiech oznacza pęknięcia wylewki, a te przenoszą się na panel i podkład.

Montaż krok po kroku

Sam montaż podkładu zajmuje kilka godzin w standardowym pokoju, pod warunkiem że ekipa zna kolejność działań. Każdy krok ma swoje uzasadnienie techniczne, a pominięcie któregokolwiek oznacza kłopoty za kilka miesięcy. Oto pięć etapów, które warto nadzorować nawet wtedy, gdy prace wykonuje doświadczona ekipa.

Krok 1: Przygotowanie podłoża. Wylewka musi być czysta, sucha i równa. Pył, gips i tynk usuwasz odkurzaczem przemysłowym, większe nierówności szlifujesz lub szpachlujesz masą naprawczą. Wilgotność mierzysz miernikiem CM: poniżej 1,5% dla cementu, 0,3% dla anhydrytu. Bez tych wartości nie rozkładaj folii.

Krok 2: Folia paroizolacyjna PE 0,2 mm. Rozwijasz folię z zakładką 20 cm na łączeniach i 5 cm na ścianach, sklejasz taśmą aluminiową. Na ogrzewaniu podłogowym folia odbija ciepło z powrotem do panelu i chroni przed wilgocią resztkową z wylewki. Pominięcie tego krok kosztuje kilkaset złotych, ale ratuje podłogę za kilkanaście tysięcy.

Krok 3: Podkład. Rozwijasz pasma prostopadle do kierunku paneli, z zakładką 2-3 cm lub na styk, w zależności od zaleceń producenta. Nie mocujesz podkładu do podłoża, bo musi leżeć luźno i kompensować drobne ruchy paneli. Ścinasz materiał przy ścianie z zapasem 8-10 mm na dylatację.

Krok 4: Panele. Pierwszy rząd zaczynasz od rogu pomieszczenia, z klinami dylatacyjnymi 8-10 mm przy ścianie. Kolejne rzędy przesuwasz o minimum 30 cm (przesunięcie poprzeczne), żeby uniknąć krzyżowania się zamków. Każdy panel dobijasz młotkiem przez klocek montażowy, żeby nie uszkodzić krawędzi.

Krok 5: Listwy i dylatacje. Po ułożeniu całej powierzchni wyjmujesz kliny, montujesz listwy przypodłogowe z kanałem na kable, a w dużych pomieszczeniach powyżej 8 m bieżących w jednym kierunku dodajesz listwę dylatacyjną progową. Taśmę aluminiową z folii odcinasz na wysokości panelu, żeby nie była widoczna.

Grubość podkładu pod panele na ogrzewanie podłogowe to kompromis między akustyką, nierównościami i oporem cieplnym. W pokojach dziennych i sypialniach 2-3 mm z XPS lub PEHD daje najlepszy przepływ ciepła i wystarczające tłumienie. W kuchniach, łazienkach i korytarzach 3-5 mm w twardszym materiale PUM lub wodoodpornym PEHD. Grubość 7 mm i więcej stosuj wyłącznie wtedy, gdy wylewka ma realne ubytki, a ich wyrównanie byłoby droższe.

Pamiętaj o trzech liczbach: łączny opór cieplny poniżej 0,15 m²·K/W, klasa CS podkładu co najmniej 60 kPa, wilgotność wylewki poniżej 1,5% dla cementu. Te trzy parametry decydują o tym, czy podłoga będzie Ci służyć piętnaście lat, czy będziesz ją wymieniał po trzech sezonach grzewczych.

Przed zakupem zmierz nierówności łatą aluminiową, sprawdź wilgotność miernikiem CM i przelicz łączny opór cieplny dla wybranego panelu. Te piętnaście minut pracy zaoszczędzi Ci tygodnia reklamacji i setek złotych na dogrzewaniu pomieszczeń.

Źródła i normy: PN-EN 16354 (podkłady pod panele laminowane i wielowarstwowe), PN-EN 16511 (panele wielowarstwowe pokryciowe), PN-B-02151-3 (ochrona przed hałasem w budynkach), PN-EN ISO 10456 (właściwości cieplne materiałów budowlanych), karty techniczne producentów podkładów i paneli (Arbiton, Cezar, Quick-Step, Swiss Krono, Classen), dokumentacja techniczna systemów ogrzewania podłogowego (Uponor, REHAU, Viega).
