Piła tarcza do paneli laminowanych 220 mm: jak ciąć bez wyszczerbień?

Zastosowanie tarczy do cięcia paneli laminowanych, fornirowanych i HPL

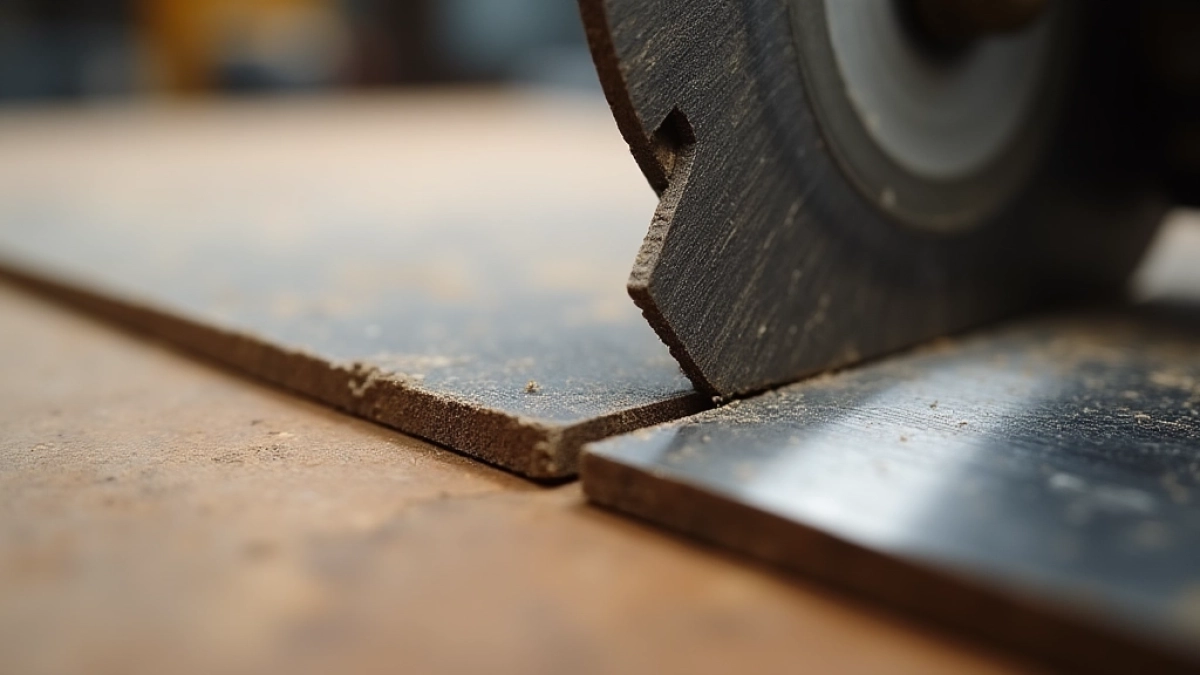

Tarcza do cięcia paneli laminowanych o średnicy 220 mm z 64 zębami rozwiązuje konkretny problem warsztatowy: uzyskanie czystej krawędzi bez wyszczerbień na materiałach pokrytych dekoracyjną okleiną. Świetnie sprawdza się przy płytach laminowanych jednostronnie i dwustronnie, fornirowanych naturalnym drewnem oraz HPL i CPL. Geometria uzębienia ATB z ujemnym kątem natarcia -5° sprawia, że ząb nie podważa delaminatu, lecz ścina go czysto od spodu.

• Zastosowanie tarczy do cięcia paneli laminowanych, fornirowanych i HPL
• Parametry tarczy 220 mm: średnica, zęby, kąt natarcia i otwór COMBI3
• Kompatybilność tarczy 220 mm z pilarkami formatowymi i panelowymi
• Dobór tarczy CMT z serii 283: 220 vs 250 vs 300 mm

W kuchni tarcza tnie blaty robocze pokryte laminatem HPL o grubości 28-38 mm bez konieczności podcinania. W produkcji mebli skrzyniowych radzi sobie z frontami laminowanymi dwustronnie, gdzie każda strona wymaga identycznej jakości krawędzi. Warsztaty fornierskie używają jej do cięcia płyt MDF okleinowanych naturalnym fornirem dębowym lub orzechowym, gdzie wyszczerbienie zniszczyłoby cały element.

Prędkość obrotowa 4500-5500 obr/min dla średnicy 220 mm zapewnia optymalną prędkość skrawania około 50-60 m/s. Zbyt wysokie obroty przypalają laminat, zbyt niskie powodują szarpanie i poszarpane krawędzie.

Tarcza radzi sobie z płytami meblowymi typu wiórowa laminowana, sklejka pokryta melaminą oraz cienkimi panelami ściennymi PVC o grubości do 8 mm. Z uwagi na agresywną geometrię uzębienia, nie nadaje się do litego drewna twardego, MDF-u surowego ani metalu. Te materiały wymagają tarczy z mniejszą liczbą zębów i dodatnim kątem natarcia.

Scenariusz typowy dla stolarza meblowego: rano przychodzi zamówienie na 12 blatów kuchennych laminowanych HPL. Każdy blat wymaga sześciu cięć. Z tarczą o geometrii -5° ATB krawędź wychodzi tak gładka, że nie trzeba jej dalej szlifować ani okleinować. Czas pracy skraca się o około 40% w porównaniu z tarczą uniwersalną o dodatnim kącie natarcia.

Materiały, dla których tarcza 220/64 jest zaprojektowana

• Panele laminowane jednostronnie (HPL, CPL, melamina)
• Panele laminowane dwustronnie (symetryczna struktura dekoracyjna)
• Płyty fornirowane naturalnym drewnem (dąb, buk, orzech)
• Płyty meblowe wiórowe i MDF pokryte dekorem
• Cienkie panele ścienne i podłogowe laminowane

Parametry tarczy 220 mm: średnica, zęby, kąt natarcia i otwór COMBI3

Specyfikacja techniczna tarczy determinuje jej zachowanie w materiale. Średnica zewnętrzna 220 mm to popularny format kompaktowych pilarek panelowych i formatowych, ale parametry wewnętrzne decydują o jakości pracy.

Ujemny kąt natarcia -5° wymaga wyjaśnienia, bo tu kryje się sedno działania tej tarczy. Przy standardowej, dodatniej geometrii (zazwyczaj +5° do +15°), ząb piły uderza w materiał od dołu, podważając go. W przypadku laminatu oznacza to wyszczerbienie wierzchniej warstwy dekoracyjnej. Kąt ujemny odwraca ten wektor: ostrze wchodzi w materiał od góry, ścinając go, a nie podważając. Efekt jest taki, że górna krawędź panelu pozostaje nienaruszona.

Naprzemienny szlif ATB (Alternate Top Bevel) to konfiguracja, w której co drugi ząb jest szlifowany pod przeciwnym kątem przyłożenia. Gdy tarcza obraca się w kierunku roboczym, naprzemienne zęby rozkładają siłę cięcia symetrycznie na obie strony wióra. Dla paneli dwustronnie laminowanych oznacza to identyczną jakość krawędzi górnej i dolnej.

Wybór materiału zęba determinuje trwałość. Węglik spiekany (HM) zachowuje ostrość 8-10 razy dłużej niż stal szybkotnąca (HSS). Dla stolarza, który tnie panele codziennie, oznacza to kilka miesięcy pracy między ostrzeniami zamiast kilku tygodni. Włoski producent CMT (Cucirini) stosuje węglik mikrokrystaliczny o granulacji poniżej 1 mikrona, co poprawia odporność na wykruszanie.

System otworów COMBI3 (2/7/42) to rozwiązanie praktyczne dla warsztatów z wieloma maszynami. Wzór 2/7/42 oznacza dwa otwory 7 mm na średnicy podziałowej 42 mm od osi. Wiele pilarek (szczególnie niemieckich i włoskich) ma wrzeciona 30 mm, ale różne układy otworów prowadzących. Dzięki COMBI3 ta sama tarcza pasuje do Feldera, Holz-Hera i wielu pilarek panelowych bez konieczności stosowania przekładek.

Geometria uzębienia w praktyce

Kąt przyłożenia 40° w połączeniu z naprzemiennym szlifem daje czyste cięcie prostopadłe bez efektu „wyrwania". Zbyt mały kąt (poniżej 30°) powoduje agresywne wgryzanie się zęba i wibracje. Zbyt duży (powyżej 50°) zmniejsza docisk i pozostawia poszarpane włókna. 40° to sweet spot dla materiałów kompozytowych pokrytych laminatem.

Kompatybilność tarczy 220 mm z pilarkami formatowymi i panelowymi

Przed zakupem tarczy 220/30 z otworami COMBI3 kluczowe jest sprawdzenie trzech rzeczy: średnicy otworu wrzeciona, dostępnych obrotów i typu maszyny. Nie każda pilarka z otworem 30 mm przyjmie tarczę o średnicy 220 mm, bo liczy się również maksymalna średnica tarczy podana przez producenta maszyny.

Pilarki formatowe pionowe i poziome z linii Felder, Hammer czy Holz-Her obsługują ten format bez problemu. Średnica 220 mm zapewnia głębokość cięcia około 75 mm przy pełnym zanurzeniu, co wystarcza na blaty kuchenne i większość płyt meblowych. Przy cięciu paneli podłogowych laminowanych o grubości 8-12 mm tarcza pracuje na pełnych obrotach bez wysiłku, bo materiał jest cienki.

Pilarki panelowe z przesuwnym stołem (sliding table saw) są naturalnym środowiskiem dla tej tarczy. Wysoka liczba zębów (64) rekompensuje większą prędkość posuwu wymaganą przy pracy na stole przesuwnym. Stolarz przesuwa materiał z prędkością 6-10 m/min, a tarcza i tak wypracowuje gładką krawędź, bo każdy ząb obrabia mikroskopijną porcję materiału.

Elektronarzędzia z funkcją wrębowania (plunge saw) rzadko obsługują średnicę 220 mm. Zwykle te maszyny mają tarcze 165 mm lub 190 mm. Próba zamontowania większej tarczy grozi zniszczeniem obudowy lub utratą kontroli nad głębokością cięcia. Sprawdź w instrukcji elektronarzędzia tabelę dopuszczalnych średnic.

Ręczne piły panelowe (jigsaws, szablaste) mają inne systemy mocowania tarczy i nie obsługują średnic 220 mm. Przy tak dużej tarczy moment obrotowy wymaga stabilnego łożyskowanego wrzeciona, jakie oferują wyłącznie maszyny stacjonarne.

Dobór tarczy CMT z serii 283: 220 vs 250 vs 300 mm

Seria 283 to linia tarcz CMT dedykowanych panelom laminowanym i fornirowanym. Różnią się średnicą i liczbą zębów, co wpływa na przeznaczenie. Wybór właściwej wersji zależy od typu maszyny i materiałów, z którymi pracujesz na co dzień.

Tarcza z 64 zębami to optimum dla stolarza pracującego z blatami kuchennymi HPL i frontami fornirowanymi. Wyższa liczba zębów oznacza mniejszy posuw przypadający na jeden ząb, a przez to czystszą krawędź. Cena nieco wyższa niż wersji 40-zębowej, ale żywotność ostrza wielokrotnego ostrzenia rekompensuje różnicę w ciągu kilku tygodni intensywnej pracy.

Wersja 250 mm (seria 283.064.16M) jest dla Ciebie, jeśli Twoja pilarka obsługuje większą średnicę i potrzebujesz głębszego cięcia, na przykład do płyt meblowych o grubości 38 mm. Średnica 300 mm (seria 283.108.16M) jest standardem dla średniej wielkości zakładów meblowych, gdzie liczy się zarówno głębokość, jak i szybkość pracy przy stole przesuwnym.

Nie wiesz, która średnica jest lepsza dla Twojej pilarki? Sprawdź w instrukcji maszyny tabelę dopuszczalnych średnic tarczy oraz dostępność odpowiednich wrzecion. Nie każda maszyna z otworem 30 mm przyjmie średnicę 250 mm bez zmiany kołnierza mocującego.

Klasa cenowa tarcz serii 283 włoskiej produkcji plasuje je w segmencie premium narzędzi profesjonalnych. Koszt jednej tarczy odpowiada cenie dwóch lub trzech tarcz chińskich OEM, ale różnica w liczbie cykli ostrzenia zwraca się wielokrotnie. Dla warsztatu, który produkuje powyżej 50 m² paneli tygodniowo, tarcza premium amortyzuje się w ciągu dwóch, trzech miesięcy.

Kiedy wybrać 220 mm, a kiedy inną średnicę

• Wybierz 220 mm, jeśli Twoja pilarka obsługuje tylko ten format lub preferujesz kompaktowe narzędzia mobilne
• Wybierz 250 mm, jeśli tnie dużo blatów kuchennych 38 mm i chcesz jednym przejściem ciąć na wylot
• Wybierz 300 mm, jeśli prowadzisz produkcję seryjną i potrzebujesz szybkich cięć z pełnym zanurzeniem
• Wybierz 350 mm i większe wyłącznie do maszyn przemysłowych z wrzecionem ≥ 50 mm

Konserwacja i ostrzenie tarczy z węglikiem spiekanym

Węglik spiekany ostrzy się wyłącznie na szlifierkach diamentowych z chłodzeniem. Próba ostrzenia tradycyjną szlifierką do stali niszczy strukturę węglika. Żywotność tarczy przy normalnym użytkowaniu to 6-12 miesięcy, zanim wymaga profesjonalnego ostrzenia. Przechowuj tarczę w suchym miejscu w oryginalnym opakowaniu lub etui, bo węglik nie koroduje, ale korpus ze stali narzędziowej już tak.

Ostrzeżenia i ograniczenia

Nie stosuj tej tarczy do litego drewna twardego (dąb, buk, jesion) agresywna geometria -5° spowoduje przegrzewanie i szybkie tępienie. Do drewna litego używaj tarczy z dodatnim kątem natarcia +10° do +15°. Nie używaj na MDF surowy pył żywiczny szybko zapycha węglik. Tarcza nie jest przeznaczona do cięcia metalu, tworzyw sztucznych zbrojonych włóknem szklanym ani ceramiki.

Najczęstszy błąd warsztatowy: operator montuje tarczę 220 mm na pilarkę z maksymalną dopuszczalną średnicą 200 mm. Kołnierz mocujący opiera się o nierównomiernie szlifowaną krawędź tarczy, co powoduje wibracje i nierówne cięcie. Sprawdź zawsze instrukcję maszyny przed zakupem.

Tarcza CMT serii 283 w rozmiarze 220×64 z otworami COMBI3 to narzędzie do zadań specjalistycznych: czyste cięcie paneli laminowanych i fornirowanych bez wyszczerbień. Sprawdza się w codziennej pracy stolarza meblowego i w zakładach produkujących kuchnie na wymiar. Przed zakupem potwierdź kompatybilność z wrzecionem swojej pilarki oraz dostępność obrotów w zakresie 4500-5500 obr/min. Ujemny kąt natarcia -5° i naprzemienny szlif ATB to detale, które w praktyce oznaczają różnicę między krawędzią wymagającą dalszej obróbki a krawędzią gotową do montażu od razu po cięciu.

Źródła danych i norm: katalog techniczny CMT Orange Tools (seria 283), instrukcje obsługi pilarek formatowych i panelowych (Felder, Hammer, Holz-Her), normy bezpieczeństwa maszyn stolarskich PN-EN ISO 19085 (maszyny do obróbki drewna), dane producentów węglika spiekanego. Wartości prędkości obrotowej i posuwu opracowane na podstawie praktyki warsztatowej oraz zaleceń producentów maszyn do obróbki paneli laminowanych.
