Waga paneli fotowoltaicznych co naprawdę obciąża Twój dach?

Jeden panel fotowoltaiczny waży od 18 do 25 kg, a cała instalacja dachowa 10 kW obciąża konstrukcję więźby od 250 do 400 kg, wliczając aluminiowe stelaże, haki i śruby. Ta masa rozkłada się punktowo przez stopy montażowe, więc kluczowe nie jest pytanie „czy dach to udźwignie”, tylko „która strefa połaci i który typ pokrycia przyjmie takie siły bez ugięcia krokwi”. W dalszej części rozbito liczby na czynniki pierwsze: od wagi pojedynczego modułu, przez konstrukcje pod blachodachówkę, trapez i dachówkę ceramiczną, po realne widełki kosztów wzmocnienia więźby i schemat balastowania dachów płaskich.

• Ile obciąża dach instalacja 6, 10 czy 16 modułów?
• Konstrukcja montażowa a pokrycie dachu porównanie obciążeń
• Nośność dachu pod fotowoltaikę kiedy sprawdzić i ile to kosztuje

Ile obciąża dach instalacja 6, 10 czy 16 modułów?

Standardowy moduł monokrystaliczny o mocy 410-440 W ma wymiary około 1722 × 1134 × 30 mm i masę własną 19,5-22 kg. Po przeliczeniu na metraż powierzchni roboczej daje to 10-11,3 kg/m², ale sama waga panelu to dopiero połowa historii, bo do tego dochodzi stelaż, haki, śruby i mikroinwerter lub optymalizatory.

Konstrukcja montażowa na dachu skośnym waży średnio 2,5-4,5 kg/m² zainstalowanej powierzchni, w zależności od producenta systemu i typu pokrycia. Profile aluminiowe 40 × 40 mm, klemy końcowe i środkowe, łączniki szyn oraz adaptery do haków sumują się do kilograma na każdy moduł. Przy instalacji 10 paneli daje to dodatkowe 35-55 kg rozłożone na krokwiach.

Instalacja na 6 modułów o łącznej mocy 2,5-2,7 kW waży łącznie z osprzętem 150-180 kg. Taka masa nie stanowi zagrożenia dla żadnego dachu spełniającego współczesne normy PN-EN 1991-1-1, o ile więźba nie ma więcej niż 25 lat i nie wykazuje śladów zawilgocenia. Przy rozstawie krokwi co 80-90 cm obciążenie punktowe na jedną stopę montażową wynosi około 18-22 kg.

System 10 paneli o mocy 4,1-4,4 kW to łączne obciążenie 250-310 kg. Tu zaczyna się strefa, w której konstruktorzy zalecają weryfikację nośności, szczególnie przy dachówce ceramicznej lub starszych wiązarach kratownicowych. Śnieg zalegający na panelach zimą potrafi dołożyć 50-120 kg/m² w strefach klimatycznych III i IV wg PN-EN 1991-1-3.

Największe typowe mikroinstalacje dachowe liczą 16-24 modułów. Szesnaście sztuk waży 400-480 kg, a dwadzieścia cztery nawet 600-720 kg. Na więźbie o rozstawie krokwi 90 cm i przekroju 8 × 16 cm takie obciążenie wciąż mieści się w granicach normy, ale wymaga sprawdzenia stanu drewna i ewentualnego wzmocnienia jętkami.

Co dokłada magazyn energii do wagi instalacji?

Akumulator litowo-żelazowo-fosforanowy o pojemności 10 kWh waży od 95 do 130 kg w zależności od producenta i obudowy. Jednostki montowane na ścianie (modułowe) rozkładają masę na kołki rozporowe w murze nośnym, natomiast modele stojące (szafy rack) wymagają stabilnej podstawy, często z dodatkową płytą rozkładającą nacisk na podłogę.

W domach z drewnianymi stropami belkowymi umieszczenie magazynu energii 10 kWh na piętrze wymaga konsultacji z konstruktorem, bo 100 kg baterii skupione na 0,5 m² to nacisk 200 kg/m². Stropy wg PN-EN 1995-1-1 mają dopuszczalne obciążenia użytkowe 150-200 kg/m², więc rezerwa jest niewielka.

Konstrukcja montażowa a pokrycie dachu porównanie obciążeń

Typ pokrycia dyktuje nie tylko wagę systemu montażowego, ale też sposób przenoszenia sił na więźbę. Na blachodachówce stosuje się śrubę dwugwintową przechodzącą przez blachę do krokwi, co daje bezpośrednie przeniesienie siły i minimalną masę własną uchwytu (0,3-0,5 kg/szt.). Na dachówce ceramicznej hak obejmuje łatę i krokiew od spodu, więc masa jednego uchwytu rośnie do 0,7-1,2 kg.

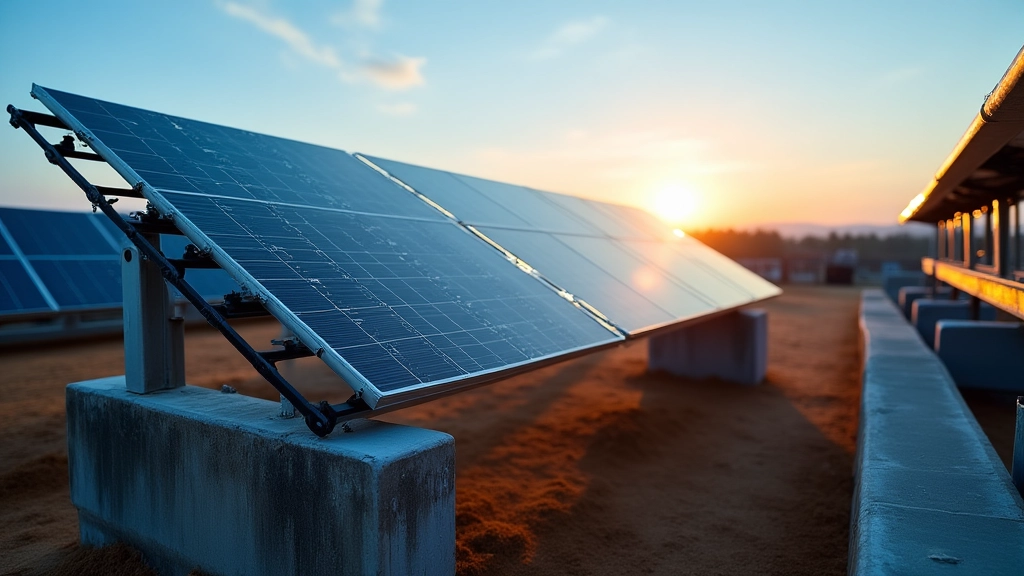

Konstrukcja balastowa na dachu płaskim to osobna kategoria wagowa. Trójkąt aluminiowy 15° lub 20° z podparciem na bloczkach betonowych 25 × 25 × 8 cm waży w gotowym zestawie 18-32 kg, z czego sam balast to 14-22 kg. Standardowy układ trzech trójkątów na panel generuje obciążenie 54-96 kg rozłożone na czterech stopach, co daje nacisk 13,5-24 kg na stopę.

Balast na dachu płaskim schemat i wyliczenia

Dach płaski z pokryciem z membrany PVC lub EPDM wymaga systemu bezinwazyjnego. Trójkąt montażowy 15° opiera się na dwóch bloczkach betonowych, a panel leży na dwóch sąsiednich trójkątach. Standardowy bloczek 25 × 25 × 8 cm waży 9,5 kg, więc jeden trójkąt z dwoma bloczkami to 19 kg plus 2,5 kg aluminium.

Przy nachyleniu 15° i wietrznej strefie I wg PN-EN 1991-1-4 potrzeba minimum 50 kg balastu na jeden trójkąt. W strefie III, na dachu narażonym na ssanie wiatru, balast rośnie do 80-120 kg, co oznacza 8-12 bloczków 25 kg rozmieszczonych pod każdym trójkątem.

Schemat układu dla paneli 410 W w pozycji pionowej wygląda następująco: rząd pierwszy to trójkąt T1 z balastem 60 kg, potem 2,2 m przerwy na kolejny trójkąt T2, a panel spoczywa na T1 i T2 jednocześnie. Taki układ w rzędzie 6 paneli daje łączne obciążenie 540 kg z czego 420 kg to balast.

Dach płaski z dociążeniem balastowym powyżej 80 kg/m² wymaga każdorazowej konsultacji z konstruktorem i sprawdzenia dopuszczalnego obciążenia izolacji oraz nośności stropodachu. Wiele budynków z lat 70. i 80. ma stropodachy wentylowane projektowane na 75 kg/m², więc każdy dodatkowy kilogram to ryzyko ugięcia płyt korytkowych.

Nośność dachu pod fotowoltaikę kiedy sprawdzić i ile to kosztuje

Polskie przepisy nie wymagają formalnie projektu konstrukcyjnego dla mikroinstalacji do 50 kW, ale ubezpieczyciele i producenci paneli warunkują gwarancję właśnie takim projektem. W praktyce audyt nośności więźby zleca się konstruktorowi z uprawnieniami, który sprawdza przekroje krokwi, rozstaw, gatunek drewna i stan techniczny.

Koszt takiego audytu waha się od 800 do 2500 zł w zależności od regionu i zakresu. Konstruktor wykonuje obliczenia w programie typu FEM dla kombinacji obciążeń: ciężar własny dachu, śnieg, wiatr, instalacja PV. Efektem jest opinia z konkretnymi liczbami: dopuszczalne obciążenie dodatkowe w kg/m² oraz ewentualne zalecenia wzmocnień.

Najczęstsze sygnały ostrzegawcze to ugięcie widoczne na poddaszu, pęknięcia w tynku przy kalenicy, ślady zawilgocenia krokwi czy zagrzybienie przy kominie. W takich przypadkach montaż bez wcześniejszej naprawy więźby kończy się utratą gwarancji zarówno paneli (z powodu zbyt dużych naprężeń), jak i pokrycia dachowego.

• Dokumentacja projektowa domu (projekt architektoniczno-budowlany z obliczeniami konstrukcji).
• Rok budowy i technologia więźby (kratownice, jętki, murlaty).
• Typ pokrycia i jego masa własna w kg/m².
• Strefa śniegowa i wiatrowa wg PN-EN 1991-1-3 i PN-EN 1991-1-4.
• Historia remontów i ewentualnych wymian krokwi.

Realne koszty wzmocnienia dachu

Jeśli audyt wykaże niedostateczną nośność, koszty wzmocnień potrafią mocno namieszać w budżecie inwestycji. Wymiana pojedynczych krokwi to wydatek rzędu 450-800 zł za sztukę z robocizną. Dokładanie jętek stalowych łączących krokwie w połowie rozpiętości kosztuje 120-180 zł/mb.

W skrajnych przypadkach, gdy więźba jest w opłakanym stanie, konieczne bywa wzmocnienie całej połaci przez montaż słupków i podciągów stalowych, co przy domu 150 m² dachu kosztuje 12-18 tys. zł. To kwota, która potrafi zdyskwalifikować całą inwestycję albo zmusić do redukcji liczby paneli o 30-40%.

Znacznie tańsze rozwiązanie to zastosowanie lżejszych paneli typu shingled lub half-cut o masie 16-18 kg zamiast 22 kg. Różnica 4-6 kg na module przy instalacji 20 sztuk daje oszczędność 80-120 kg, co w przypadku granicznych obliczeń konstrukcyjnych przesądza o pozytywnej opinii bez kosztownych wzmocnień.

Checklista przed montażem: 10 punktów kontrolnych

• Sprawdź rok budowy i dostępność dokumentacji projektowej.
• Określ typ pokrycia i jego masę własną w kg/m².
• Zidentyfikuj strefę śniegową i wiatrową dla lokalizacji (mapa PN-EN).
• Oceń wizualnie stan krokwi z poddasza (zagrzybienie, pęknięcia, ugięcia).
• Zważ planowaną liczbę paneli i konstrukcję (suma w kg).
• Dolicz obciążenie śniegiem i wiatrem wg norm.
• Porównaj sumę z dopuszczalnym obciążeniem użytkowym dachu.
• Jeśli przekroczone, zamów audyt konstruktora.
• Uwzględnij wagę magazynu energii, jeśli planowany.
• Sprawdź gwarancję pokrycia dachowego pod kątem inwazyjności montażu.

Dobór paneli pod kątem masy

Współczesne moduły 410-440 W ważą 19,5-22 kg, ale różnice między producentami sięgają nawet 3 kg na sztuce. Panele z cieńszą ramą 30 mm zamiast 35 mm są lżejsze o 0,8-1,2 kg, a warianty bezramowe (frameless) z podwójnym szkłem 2 × 2 mm ważą 24-28 kg, ale oferują 30-letnią gwarancję mechaniczną.

Przy instalacji 20 sztuk wybór między panelami 19,8 kg a 24,3 kg daje różnicę 90 kg na samych modułach. W krytycznych przypadkach nośności to właśnie ta różnica przesądza o braku konieczności kosztownego wzmocnienia więźby wartego kilkanaście tysięcy złotych.

Kalkulator inline: wpisz liczbę paneli, aby policzyć przybliżone obciążenie dachu. Domyślnie: 20 paneli × 21 kg = 420 kg samych modułów, plus 90 kg konstrukcji, daje 510 kg. Po doliczeniu śniegu (80 kg/m² × 40 m²) w strefie III obciążenie chwilowe sięga 3700 kg, co stanowi kombinację normową do sprawdzenia.

Wszystkie wartości wagowe i obciążeniowe pochodzą z kart katalogowych producentów oraz norm PN-EN 1991-1-1, 1991-1-3 i 1991-1-4 obowiązujących od 2010 roku z późniejszymi nowelizacjami. Wartości orientacyjne kosztów wzmocnień dachu bazują na średnich cenach robocizny i materiałów w 2024 roku, mogą się różnić w zależności od regionu i dostępności ekip.
