Jak podłączyć dodatkowe panele fotowoltaiczne

Warunki techniczne przed rozbudową instalacji PV

Co mówi norma, zanim wbijesz pierwszą śrubę

Rozbudowa instalacji fotowoltaicznej nie zaczyna się od zakupu paneli zaczyna się od lektury normy PN-EN 62446-1, która precyzyjnie określa wymagania dotyczące dokumentacji, pomiarów i bezpieczeństwa przy rozbudowie systemów PV. Jeśli dotychczasowa dokumentacja techniczna jest niekompletna lub nieaktualna, profesjonalny instalator ma obowiązek wykonać pełną inwentaryzację istniejącego układu przed jakimkolwiek działaniem.

Warunkiem sine qua non jest sprawdzenie stanu technicznego okablowania DC izolacja przewodów po kilku latach ekspozycji na promieniowanie UV i skoki temperatur ulega degradacji, co może prowadzić do mikropęknięć niewidocznych gołym okiem. Specjaliści posługują się wówczas termowizją, aby wykryć miejsca przegrzewające się pod obciążeniem, zanim dojdzie do zwarcia.

Dach musi udźwignąć dodatkowe obciążenie standardowe panele monokrystaliczne ważą od 18 do 25 kilogramów, a przy śniegu i wietrze struktura nośna pracuje z zapasem bezpieczeństwa według Eurokodu 8. Nie wystarczy wzrokowo ocenić więźby dachowej trzeba sprawdzić przekroje krokwi i rozstawy łat, bo inaczej instalacja może zagrozić konstrukcji całego budynku.

Jeśli budynek przeszedł termomodernizację i ma ocieplenie nakrokwiowe, obciążenie montażowe rozkłada się inaczej niż w przypadku tradycyjnego poszycia z blachy odkształcenia termiczne blachy trapezowej potrafią przenieść się na profile nośne i poluzować punkty kotwienia.

Protokół odbioru istniejącej instalacji

Każda rozbudowa wymaga aktualizacji dokumentacji przyłączeniowej operator sieci dystrybucyjnej musi zatwierdzić nową moc zainstalowaną, inaczej umowa prosumencka traci ważność, a nadwyżki energii nie zostaną rozliczone. Zgłoszenie do operatora składa się z aktualnego schematu jednokreskowego, w którym widnieją wszystkie stringi, ich napięcia i prądy zwarciowe.

Podczas odbioru technicznego mierzy się rezystancję izolacji każdego stringa względem uziemienia według normy wartość ta musi przekraczać 1 MΩ, aby uniknąć prądów upływu powodujących degradację ogniw. Pomiar wykonuje się przy wyłączonym falowniku i odłączonych panelach, stosując megoomomierz o napięciu probierczym 500 V DC.

Zanim zdecydujesz się na zakup nowych modułów, skontaktuj się z dotychczasowym wykonawcą instalacji producenci falowników oferują narzędzia do konfiguracji stringów online, do których dostęp mają wyłącznie certyfikowani partnerzy, a samodzielna modyfikacja parametrów pracy grozi utratą gwarancji na urządzenie.

Dobór mocy dodatkowych paneli do falownika

Ile mocy może przyjąć falownik bez awarii

Falownik nie jest butelką, którą napełniamy do pełna jego moc nominalna określa wydajność ciągłą, ale producenci dopuszczają czasowe przeregulowanie zwane overloading, które przy typowej polskiej instalacji sięga 10-20% mocy znamionowej przez kilka godzin dziennie w słoneczne dni. Wynika to z faktu, że panele PV osiągają szczytową moc w bardzo wąskim oknie temperaturowym, a przez resztę dnia pracują poniżej swoich możliwości.

Przy doborze dodatkowych paneli obowiązuje zasada stosunku DC/AC, czyli stosunku mocy modułów do mocy falownika w polskich warunkach klimatycznych optymalny zakres wynosi od 1,1 do 1,3, ponieważ uwzględnia straty na okablowaniu, temperaturze i zabrudzeniu powierzchni modułów. Jeśli Twój dotychczasowy stosunek wynosi 1,0, masz jeszcze rezerwę na dodatkowe panele bez wymiany falownika.

Przykład: przy falowniku 5 kW możesz zainstalować od 5,5 do 6,5 kW mocy paneli, co oznacza dodanie od 2 do 4 modułów o mocy 400 W każdy, w zależności od dostępnej powierzchni i kierunku ekspozycji dachu. Przekroczenie tego zakresu skutkuje clippingiem falownik obcina nadmiar energii, która zamiast do gniazdka trafia do kosza.

Parametry elektryczne stringów a kompatybilność modułów

Napięcie robocze stringu determinuje, ile identycznych modułów można połączyć szeregowo każdy panel ma napięcie maksymalnej mocy (Vmp) wynoszące typowo od 30 do 40 V dla modułów 60-comórkowych, a falowniki sieciowe akceptują zakres napięć od 100 do 850 V DC. Zsumowane napięcie stringu nie może przekroczyć maksymalnego napięcia wejściowego falownika, co jest bezwzględnym limitem bezpieczeństwa.

Prąd zwarciowy stringu (Isc) zależy od liczby równolegle połączonych gałęzi przy rozbudowie możesz dołożyć nowy string do osobnego wejścia MPPT lub połączyć go równolegle z istniejącym, ale wtedy oba stringi muszą mieć identyczne napięcie robocze, inaczej moduły o niższym napięciu zostaną zdominowane przez te o wyższym i nie wygenerują pełnej mocy.

Technologia Half-Cut i multi-busbar zmienia kalkulacje moduły Half-Cut generują ten sam prąd co pełnokomórkowe, ale przy niższym napięciu, co pozwala na dodanie większej liczby paneli w jednym stringu bez przekroczenia limitu napięciowego falownika. To istotna informacja, jeśli planujesz rozbudowę na ograniczonej powierzchni dachu południowego.

Temperatura pracy wpływa na parametry elektryczne w upalne dni napięcie stringu spada nawet o 0,4% na każdy stopień powyżej 25°C, co oznacza, że instalacja zaprojektowana na optimum zimowe może nie osiągnąć wymaganego napięcia uruchomienia latem. Dlatego doświadczeni instalatorzy weryfikują parametry stringów przy skrajnych temperaturach, korzystając z danych katalogowych modułów.

Bezpieczne połączenie nowych paneli z istniejącym stringiem

Połączenie szeregowe versus równoległe co wybrać

Dodając panele do istniejącej instalacji, możesz wybrać dwa scenariusze: przedłużyć istniejący string dołączając moduły szeregowo, co zwiększa napięcie systemu, lub stworzyć osobny string i podłączyć go równolegle do istniejącego, co zwiększa prąd przy zachowaniu napięcia. Pierwszy scenariusz jest prostszy, ale wymaga sprawdzenia, czy napięcie całkowite nadal mieści się w zakresie MPPT falownika.

Przy połączeniu szeregowym wszystkie panele w stringu pracują z tym samym prądem, który ogranicza najsłabszy moduł jeśli nowe panele mają wyższy prąd niż stare, ten nadmiar zostanie bezpowrotnie utracony, a straty sięgną nawet 5-8% rocznej produkcji. Zjawisko to nosi nazwę mismatch loss i jest szczególnie widoczne przy mieszaniu modułów różnych producentów lub o różnym stopniu degradacji.

Połączenie równoległe eliminuje problem mismatchu, ale wymaga zastosowania bypass diode w każdym module lub dodatkowych zabezpieczeń w rozdzielnicy DC bez nich częściowe zacienienie jednego modułu może spowodować przegrzewanie się całej gałęzi i trwałe uszkodzenie ogniw. Rozdzielnice DC wyposażone w diody polkowe i bezpieczniki Stringów kosztują od 400 do 1200 PLN, ale chronią instalację przed kosztownymi awariami.

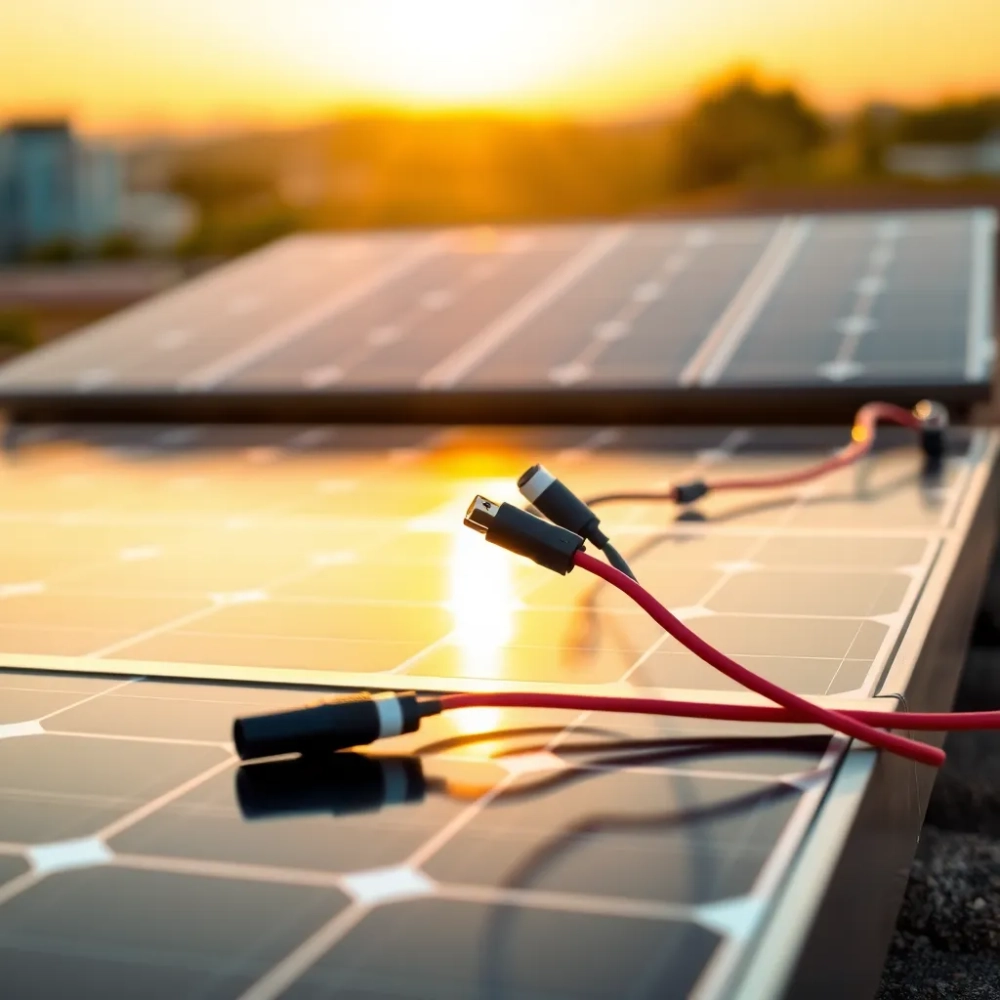

Złącza MC4 instalacja krok po kroku

Złącza MC4 to standard w fotowoltaice ich nazwa pochodzi od Multi-Contact, a cyfra 4 oznacza średnicę styku w milimetrach. Montaż wymaga specjalnych szczypiec koniecznych do zaciskania końcówek kablowych na żyłach przewodów solarnych zwykłe szczypce uniwersalne nie zapewniają szczelności IP67, co skutkuje wnikaniem wilgoci i korozją styków.

Przed podłączeniem nowych modułów wyłącz falownik, odłącz string od wejścia DC i sprawdź brak napięcia miernikiem panele fotowoltaiczne generują napięcie nawet przy zachmurzeniu, więc brak słońca nie oznacza bezpieczeństwa. Ta zasada jest nagminnie łamana przez amatorów i prowadzi do porażeń prądem o wartościach znacznie przekraczających próg bezpieczny dla organizmu ludzkiego.

Nowe moduły montujesz na wcześniej przygotowanych profilach nośnych, podłączając je do istniejącego stringu za pomocą przedłużaczy MC4 każde złącze musi być dokręcone z momentem 2-3 Nm, aby metalowe styki miały odpowiedni docisk, ale nie doszło do odkształcenia tworzywa obudowy. Luźne połączenie generuje łuk elektryczny, który stopi plastik obudowy i stworzy punkt styku o wysokiej rezystancji, przegrzewający się pod obciążeniem.

Po połączeniu wszystkich elementów uruchom falownik i obserwuj parametry pracy na wyświetlaczu lub w aplikacji mobilnej napięcie stringu powinno mieścić się w zakresie MPPT, a prąd odpowiadać sumie prądów wszystkich połączonych gałęzi. Jeśli wartości odbiegają od oczekiwanych, odłącz instalację i przeprowadź diagnostykę, zaczynając od sprawdzenia ciągłości przewodów i poprawności polaryzacji złączy.

Kiedy wezwać specjalistę do rozbudowy fotowoltaiki

Sytuacje, w których samodzielna rozbudowa to zły pomysł

Jeśli rozbudowa wymaga zmiany lokalizacji licznika dwukierunkowego lub modyfikacji przyłącza sieciowego, formalności musi prowadzić certyfikowany instalator z uprawnieniami elektrycznymi kategorii E i D samowola przyłączeniowa grozi cofnięciem umowy z operatorem i karami finansowymi sięgającymi kilkunastu tysięcy złotych. W takim przypadku zlecenie wykonawcy to nie wydatek, a inwestycja w bezpieczeństwo prawne całego przedsięwzięcia.

Instalacje trójfazowe wymagają szczególnej uwagi przy rozbudowie falowniki hybrydowe z magazynem energii BMS sterują przepływem mocy między fazami, a dodanie nowego stringa do niewłaściwego MPPT może spowodować asymetrię obciążenia przekraczającą dopuszczalne 30% różnicy między fazami. Skutkiem jest przeciążenie jednego z przewodów neutralnych i awaria instalacji w najmniej oczekiwanym momencie.

Gdy dach wymaga wzmocnienia konstrukcji, a instalacja elektryczna w budynku ma więcej niż 30 lat lepiej powierzyć całość prac ekipie z uprawnieniami budowlanymi i elektrycznymi, która przeprowadzi audyt stanu technicznego przed przystąpieniem do jakichkolwiek prac montażowych. Stare instalacje elektryczne nie mają wytrzymałości na długotrwałe obciążenie prądem DC generowanym przez fotowoltaikę, szczególnie gdy okablowanie biegnie wieszakami przez pomieszczenia mieszkalne.

Co powinien zawierać protokół odbioru po rozbudowie

Profesjonalny protokół odbioru rozbudowy instalacji PV obejmuje pomiary rezystancji izolacji każdego stringu, test ciągłości uziemienia, weryfikację parametrów pracy MPPT oraz dokumentację fotograficzną nowych połączeń. Protokół powinien zawierać numery seryjne nowo zamontowanych modułów i falownika, co umożliwia późniejszą weryfikację gwarancji w przypadku awarii.

Po rozbudowie konieczna jest aktualizacja instrukcji eksploatacji instalacji producenci falowników wymagają tego warunku w karcie gwarancyjnej, a brak dokumentacji aktualizacyjnej może skutkować odmową uznania reklamacji. Instalator zobowiązany jest również do zgłoszenia zmiany mocy do operatora systemu dystrybucyjnego w ciągu 30 dni od zakończenia prac.

Po zakończeniu rozbudowy poproś wykonawcę o przeprowadzenie testu wydajnościowego przy użyciu symulatora solwego lub porównanie produkcji z danymi historycznymi z tego samego okresu w poprzednich latach różnica powinna odpowiadać zainstalowanej mocy dodatkowych paneli z tolerancją nie większą niż 5%, co potwierdza poprawność całej integracji systemu.
