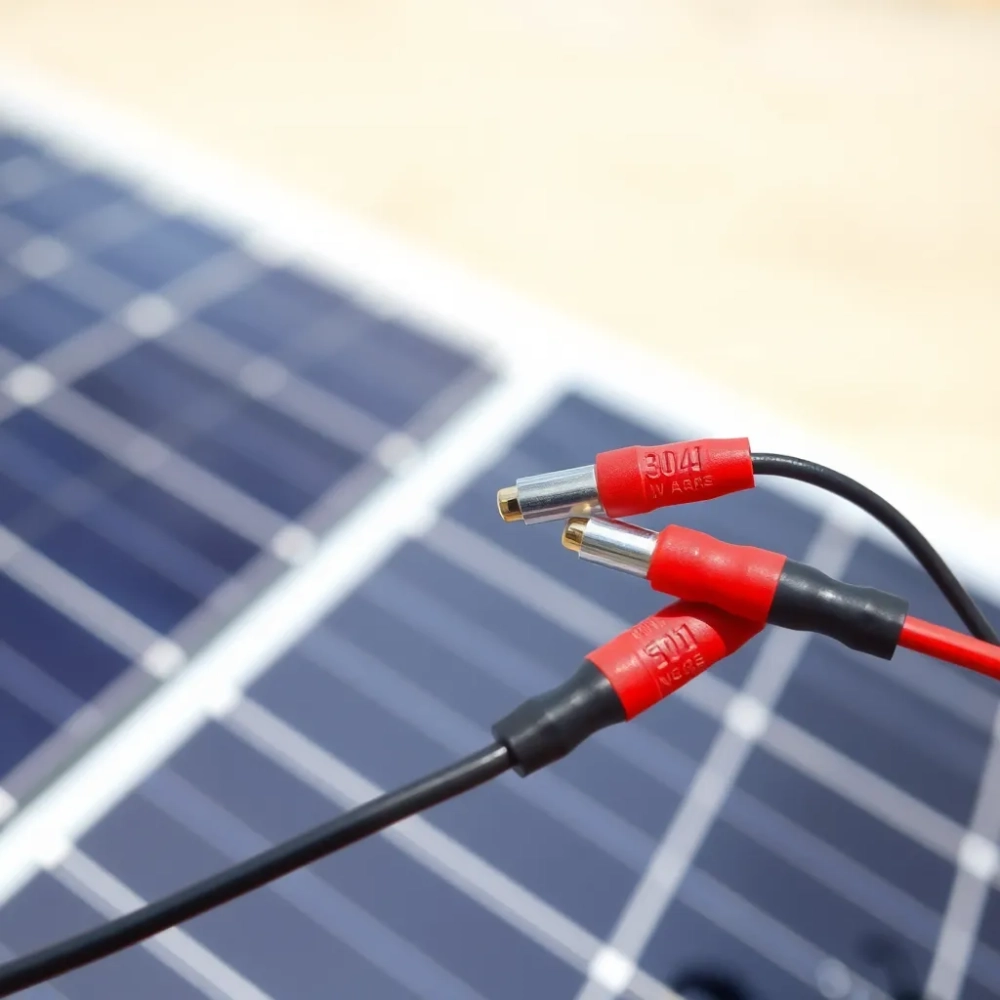

Zrób to sam! Jak podłączyć panel solarny bez błędów w 2026

Podłączenie paneli słonecznych to moment, w którym DIY-owa przygoda z fotowoltaiką zamienia się albo w bezawaryjny system decades, albo w źródło ciągłych problemów. Chodzi o coś więcej niż skręcenie przewodów we właściwych kolorach. Nawet drobny błąd w konfiguracji stringów potrafi zredukować wydajność całej instalacji o kilkadziesiąt procent, a źle dobrany przekrój kabla to prosta droga do przegrzewania i zwarć. Jeśli czujesz, że w Internecie roi się od sprzecznych poradników, ten tekst rozwieje wątpliwości definitywnie.

• Wybór konfiguracji paneli: szeregowo czy równoległe?
• Okablowanie i złączki MC4 co wybrać?
• Podłączenie paneli do falownika krok po kroku
• Jak podłączyć panel solarny najczęściej zadawane pytania

Wybór konfiguracji paneli: szeregowo czy równoległe?

Decyzja między połączeniem szeregowym a równoległym determinuje parametry elektryczne całego systemu fotowoltaicznego. W konfiguracji szeregowej panele ustawia się jeden za drugim, co oznacza, że napięcia poszczególnych modułów sumują się, podczas gdy prąd pozostaje na poziomie najsłabszego elementu łańcucha. Falownik odbiera wtedy wysokie napięcie wejściowe, często przekraczające 300 V, ale stosunkowo niski amperaż.

Taka architektura ma swoje zalety. Przewody DC mogą być cieńsze, ponieważ przy wysokim napięciu ten sam przekrój kabla przenosi więcej mocy bez nadmiernych strat. Mniej materialu oznacza niższe koszty instalacji i lżejsze korytka kablowe. Jednak konsekwencją jest to, że awaria jednego panelu w stringu przerywa cały obwód. Cień padający na pojedynczy moduł w słoneczny dzień potrafi obniżyć wydajność całej serii, bo prąd musi się wyrównać.

W połączeniu równoległym sytuacja wygląda odwrotnie. Napięcie utrzymuje się na poziomie pojedynczego modułu, rzędu 30-40 V, natomiast prądy sumują się w każdym stringu. Falownik dostaje niskie napięcie, ale wysoki amperaż. Tutaj pojawia się problem z kosztami. Przewody muszą mieć znacznie większy przekrój, żeby przenieść sumaryczny prąd bez nadmiernego nagrzewania. Bezpieczniki stringowe stają się obowiązkowe na każdym obwodzie, co podnosi cenę całego okablowania.

Dowiedz się więcej o Schemat podłączenia paneli fotowoltaicznych

Trzecie rozwiązanie, stosowane w profesjonalnych instalacjach najczęściej, to konfiguracja mieszana. Panele łączy się w ciągi szeregowe wewnątrz grup, a następnie te grupy łączy równolegle. Dzięki temu można precyzyjnie dopasować napięcie do zakresu MPPT falownika, jednocześnie nie przekraczając maksymalnego dopuszczalnego prądu wejściowego. falownik hybrydowy z dwoma trackerami MPPT pozwala na osobne zarządzanie dwoma stringami, co znacząco zwiększa elastyczność całego systemu.

Kiedy szereg, kiedy równolegle decyzja zależy od falownika

Każdy falownik ma określony zakres napięć MPPT, powiedzmy 100-500 V, oraz limit prądu wejściowego, typowo 10-15 A na każdy tracker. Przed zakupem paneli trzeba sprawdzić te parametry w karcie technicznej. Jeśli dysponujesz modułami o napięciu roboczym 35 V i mocy 400 W, musisz obliczyć, ile sztuk zmieści się w stringu, żeby napięcie mieściło się w widełkach MPPT.

Dla przykładu: sześć paneli po 35 V daje 210 V w konfiguracji szeregowej. Sąsiadujący cień z komina czy nawet drzewa rozproszonego na jednym module w takim układzie potrafi zrzucić wydajność całego stringa. Dlatego projektanci systemów unikają prowadzenia kabli DC przez zacienione strefy, a same moduły montuje się z odpowiednim kątem, żeby minimalizować ryzyko nierównomiernego naświetlenia.

Przeczytaj również o Podłączenie paneli fotowoltaicznych szeregowo

Okablowanie i złączki MC4 co wybrać?

Złączki MC4 stały się nieformalnym standardem w fotowoltaice, choć producenci oferują też własne rozwiązania kompatybilne wstecznie. Nazwa pochodzi od Multi-Contact, szwajcarskiej firmy, która spopularyzowała ten interfejs, a cyfra 4 odnosi się do średnicy bolca centrującego. Warto wiedzieć, że MC4 to nie jeden produkt, lecz cała rodzina złączek produkowana przez wielu producentów pod różnymi markami. Wszystkie są wzajemnie kompatybilne pod warunkiem zachowania tego samego standardu przekroju.

Przewody solarne prowadzone na zewnątrz muszą spełniać rygorystyczne normy. Izolacja UV-odporna to absolutne minimum, bo promieniowanie ultrafioletowe degraduje zwykłe kable w ciągu kilku sezonów. Temperatura pracy sięga od -40 do +90°C w zależności od klasy kabla. Przekrój żyły dobiera się na podstawie sumarycznego prądu płynącego przez dany obwód oraz długości trasy kablowej. Dla prądów do 20 A standardem jest żyła 4 mm², natomiast przy obciążeniach rzędu 30 A stosuje się 6 mm².

Zbyt mały przekrój generuje straty mocy na samym kablu. Prąd płynący przez przewodnik napotyka opór, który rośnie wraz z długością i maleje wraz z powierzchnią przekroju. Rezultatem jest ciepło dissipowane w kablu, które w najlepszym razie obniża efektywność instalacji, a w najgorszym prowadzi do stopienia izolacji i pożaru. Dla instalacji długości przekraczającej 20 metrów od paneli do falownika warto przeliczyć straty jeszcze przed zakupem kabli, bo różnica między 4 mm² a 6 mm² może wynieść kilka procent rocznej produkcji.

Podobny artykuł Jak podłączyć panel fotowoltaiczny do akumulatora

Bezpieczniki, wyłączniki i ochrona przed zwarciem

Każdy string połączony równolegle musi mieć własne zabezpieczenie nadprądowe. Bezpiecznik stringowy, najczęściej topikowy o wartości 10-15 A, chroni przewody przed skutkami zwarcia i odłącza uszkodzony moduł od reszty systemu. Brak takiego zabezpieczenia oznacza, że w razie awarii jednego panelu cała instalacja zostaje pozbawiona ochrony przed prądem wstecznym z pozostałych stringów.

Wyłącznik nadprądowy DC instaluje się zazwyczaj bezpośrednio przy falowniku. Jego zadaniem jest umożliwienie szybkiego odłączenia strony DC od strony AC w sytuacji awaryjnej. Normy budowlane nakazują, żeby odległość między panelami a wyłącznikiem nie przekraczała określonych wartości, ponieważ chodzi o czas reakcji w raziku zwarcia. Warto zwrócić uwagę na klasę napięciową wyłącznika nie każdy egzemplarz nadaje się do instalacji fotowoltaicznych o napięciu przekraczającym 400 V.

Uziemienie jako element bezpieczeństwa

Ramę każdego panelu solarnego łączy się z systemem wyrównawczym budynku poprzez przewód o przekroju minimum 4 mm² w przypadku aluminium lub 2,5 mm² dla miedzi. Same konstrukcje nośne stalowe wymagają połączenia equipotencjalnego co określa norma PN-EN 62305. Uziemienie chroni przed piorunami, ale też przed statycznymi ładunkami elektrycznymi, które gromadzą się na powierzchni modułów podczas wiatru i burz piaskowych.

Falownik montowany na ścianie również podlega wymogom uziemienia. Metalowa obudowa musi być połączona z przewodem ochronnym instalacji budynku. Nowoczesne falowniki strings oferują wbudowane zabezpieczenia przed pracą wyspową, ale fizyczne uziemienie pozostaje obowiązkowe niezależnie od elektroniki.

Podłączenie paneli do falownika krok po kroku

Po wyborze konfiguracji i zakupie komponentów nadchodzi moment właściwego połączenia. Całą procedurę można podzielić na osiem etapów, przy czym trzy pierwsze wykonuje się zanim jeszcze kable DC dotkną falownika. Montaż paneli na konstrukcji nośnej wymaga precyzyjnego wypoziomowania i zachowania szczelin dylatacyjnych między modułami, ponieważ aluminium pracuje termicznie. Zbyt ciasne spasowanie skutkuje naprężeniami mechanicznymi w punktach mocowania.

Połączenia między panelami realizuje się za pomocą fabrycznych przewodów zakończonych złączkami MC4, które klikają w momencie prawidłowego osadzenia. Weryfikację polaryzacji przeprowadza się przed połączeniem wszystkich stringów, bo odwrócenie plusa z minusem w konfiguracji szeregowej powoduje, że napięcia cząstkowe odejmują się zamiast dodawać. Miernik uniwersalny wtedy bliskie zero zamiast sumy napięć modułów.

Bezpieczniki stringowe montuje się w dedykowanej puszce rozdzielczej umieszczonej w zacienionym miejscu, najlepiej w pobliżu falownika. Kable DC prowadzi się oddzielnymi trasami kablowymi, chroniąc je przed uszkodzeniami mechanicznymi i promieniowaniem UV. Ostre zagięcia przewodów są niedopuszczalne, ponieważ promień gięcia mniejszy niż pięciokrotność średnicy kabla prowadzi do mikropęknięć żyły i w konsekwencji do awarii.

Podłączenie do zacisków DC falownika

Wejścia MPPT falownika oznaczone są plusem i minusem. Kabel od stringa plus podłącza się do zacisku oznaczonego plus, analogicznie minus do minusa. Pomyłka w polaryzacji przy uruchomieniu systemu może uszkodzić elektronikę falownika nieodwracalnie, szczególnie w przypadku urządzeń pozbawionych sprzętowej protekcji przed odwrotną polaryzacją.

Zaciski śrubowe wymagają odpowiedniego momentu dokręcenia. Zbyt luźne połączenie generuje punkt o wysokiej rezystancji, który nagrzewa się podczas przepływu prądu. Zbyt mocne dokręcenie może zerwać gwint lub zdeformować żyłę. Producenci falowników podają w instrukcji wartość momentu obrotowego, typowo rzędu 0,5-0,8 Nm dla zacisków DC. Warto zaopatrzyć się w precyzyjny klucz dynamometryczny, bo ręczne oceny są zawodne.

Wyjście AC falownika łączy się z rozdzielnią elektryczną budynku przez dedykowany obwód zabezpieczony wyłącznikiem nadprądowym dobranym do mocy nominalnej falownika. Instalacja off-grid, pozbawiona dostępu do sieci energetycznej, wymaga natomiast połączenia z akumulatorami poprzez regulator ładowania lub bezpośrednio, jeśli falownik pełni też funkcję regulatora MPPT.

Weryfikacja i pierwsze uruchomienie

Przed włączeniem falownika należy zmierzyć napięcie jałowe każdego stringa i porównać z wartością teoretyczną podaną w karcie produktu. Różnica przekraczająca 5% może świadczyć o problemie z połączeniem lub uszkodzeniu modułu. Pomiar prądu zwarcia wykonuje się amperomierzem szczękowym, podłączając miernik do styków MC4 w trybie pomiaru prądu DC.

Po restarcie falownik automatycznie wyszukuje napięcie na wejściach MPPT. Jeśli konfiguracja stringów mieści się w dopuszczalnym zakresie, urządzenie rozpoczyna śledzenie punktu maksymalnej mocy. Monitoring wydajności przez aplikację producenta pozwala na bieżąco śledzić parametry pracy i wychwytywać anomalie. Regularne przeglądy wizualne połączeń, czyszczenie powierzchni paneli oraz sprawdzanie szczelności obudowy falownika to czynności konserwacyjne, które każdy właściciel instalacji powinien wykonywać przynajmniej raz w roku.

Typowe błędy i jak ich unikać

Najczęstszym błędem jest niedopasowanie napięcia stringa do zakresu MPPT. Falownik pracujący poza swoim zakresem traci sprawność lub wyłącza się całkowicie. Zbyt niskie napięcie nie pozwala na pełne wykorzystanie paneli w godzinach szczytu nasłonecznienia. Zbyt wysokie napięcie może przekroczyć próg wejściowy i wyłączyć system.

Drugim częstym problemem jest zbyt mały przekrój przewodów na długich trasach. Przewód 4 mm² na odcinku 50 metrów przy prądzie 10 A generuje straty rzędu 2-3%, co w skali roku oznacza utratę energii wystarczającej na zasilenie lodówki przez miesiąc. Inwestycja w grubszy kabel zwraca się w pierwszym roku eksploatacji.

Brak zabezpieczeń stringowych w instalacji równoległej to błąd, który ujawnia się dopiero przy awarii. Prąd wsteczny z pozostałych stringów może przepływać przez uszkodzony moduł w przeciwnym kierunku, generując lokalne przegrzewanie i stwarzając ryzyko pożaru. Bezpiecznik topikowy na każdym stringu to koszt rzędu kilkudziesięciu złotych, ale potrafi uratować całą instalację.

Ostatni aspekt to uziemienie i ochrona przed przepięciami. Instalacja fotowoltaiczna bez wyładowań atmosferycznych i ochronników przeciwprzepięciowych to ruletka w regionach o wysokiej aktywności burzowej. Śnieg i lód zimą, upały latem, grad wiosną moduły pracują w ekstremalnych warunkach przez dekady. Solidne fundamenty, dosłownie i w przenośni, decydują o tym, czy system będzie działał bezawaryjnie przez dwadzieścia lat czy wymagał ciągłych interwencji.
