Jak połączyć panele fotowoltaiczne różnej mocy bez strat w uzyskach

Źle dobrany string w typowej instalacji 10 kWp potrafi zjeść 800 do 1500 kWh rocznie, czyli realnie 600 do 1200 zł, które miały trafić do kieszeni inwestora, a które ulatują przez niedopasowanie paneli, cień albo nieprzemyślany schemat połączeń. Pytanie, jak połączyć panele fotowoltaiczne różnej mocy, w praktyce nie jest akademicką zagadką, lecz konkretnym problemem montażysty, który stoi na dachu z paczką modułów 410 W, 430 W i 450 W, a w dokumentacji ma jeden falownik stringowy. W tym tekście dostaniesz kompletny algorytm postępowania: od fizyki łączenia szeregowego i równoległego, przez realne liczby strat przy zacienieniu, aż po dobór optymalizatorów, mikroinwerterów i przekroju przewodów zgodnie z normą PN-EN 62548.

• Wpływ zacienienia i niedopasowania paneli na moc stringu
• Kiedy zastosować optymalizatory mocy lub mikroinwertery
• Dobór falownika i przekroju przewodów do paneli o różnych parametrach
• Checklista przed oddaniem instalacji
• Najczęstsze pytania
• Drzewko decyzyjne wyboru metody łączenia

Łączenie szeregowe, równoległe i mieszane w jednej instalacji

Łączenie szeregowe polega na sumowaniu napięć przy zachowaniu tego samego prądu. Trzy panele 400 W o parametrach 40 V i 10 A połączone szeregowo dają 120 V i 10 A, czyli 1200 W mocy chwilowej. Ten wariant sprawdza się wszędzie tam, gdzie dach jest jednolity, pozbawiony cienia i nachylony w jedną stronę, bo wtedy każdy moduł pracuje w identycznych warunkach nasłonecznienia.

Łączenie równoległe działa odwrotnie: sumuje prąd, utrzymując napięcie pojedynczego panela. Te same trzy moduły połączone równolegle dadzą 40 V i 30 A, co również przekłada się na 1200 W, ale zupełnie inaczej zachowa się string, gdy jeden panel wpadnie w cień. Równoległe łączenie paneli fotowoltaicznych szeregowo czy równolegle to wybór podyktowany właśnie ryzykiem zacienienia, a nie wyłącznie estetyką okablowania.

Połączenie mieszane łączy obie techniki: stringi szeregowe trafiają do wspólnej rozdzielnicy, a dopiero stąd idą przewodem do falownika. Typowa instalacja 6 kWp na dachu wielospadowym składa się z dwóch stringów po 7 paneli 430 W, połączonych równolegle, co daje 3010 W na string i 6020 W łącznie. Taki układ pozwala ominąć komin lub lukarnę bez ciągnięcia kabli przez całą połać.

Fizyka, która rządzi łączeniem

W łączeniu szeregowym prąd całego stringu jest ograniczany przez najsłabsze ogniwo. Jeśli jeden panel produkuje 5 A zamiast 10 A, bo trafił w półcień, cały string pracuje z prądem 5 A, nawet jeśli pozostałe moduły świecą pełną mocą. Równoległe połączenie izoluje problem: zacieniony panel obniża wydajność tylko w swojej gałęzi, a reszta pracuje bez strat.

Problem pojawia się przy mieszaniu modułów o różnej mocy w jednym stringu szeregowym. Panel 450 W wpięty między dwa moduły 410 W wymusza kompromis: albo wszystkie pracują z prądem słabszego ogniwa, albo instalator akceptuje przesterowanie najsłabszego modułu. Kiedy panele fotowoltaiczne mają różne napięcia obwodu otwartego (Voc), łączenie szeregowe może nawet doprowadzić do sytuacji, w której silniejszy panel zacznie zamiast generować, pobierać energię ze słabszego, działając jako obciążenie.

Kiedy stosować konkretne rozwiązanie

Łączenie szeregowe ma sens na dachach jednospadowych, garażach wolnostojących i instalacjach naziemnych, gdzie nic nie rzuca cienia od wschodu do zachodu. Łączenie równoległe sprawdza się przy dachach wielospadowych z kominami, lukarnami i drzewami, a także w rozbudowie istniejącej instalacji o nowe panele o innej mocy. Połączenie mieszane to standard w instalacjach 8 do 15 kWp, gdzie jeden string nie wystarcza ze względu na ograniczenia napięciowe falownika, a dwa stringi rozwiązują problem zacienienia.

Warto też pamiętać, że każdy falownik stringowy ma dwa lub trzy niezależne wejścia MPPT (Maximum Power Point Tracking). Każde MPPT traktuje swój string jako osobny obwód i dobiera do niego optymalny punkt pracy niezależnie od pozostałych. Dlatego instalacja 10 kWp na dachu z trzema różnymi spadami i takim samym zacienieniem wymaga minimum trzech stringów, a nie jednego, w którym wszystkie moduły ciągną średnią wydajność w dół.

Wpływ zacienienia i niedopasowania paneli na moc stringu

Efekt domina w łączeniu szeregowym działa bezlitośnie. Instalacja 8 kWp składająca się z 20 paneli 400 W podzielona na cztery stringi po 5 modułów traci od 30 do 70% mocy w stringu, w którym jeden panel wpadnie w cień od komina. Konkretna liczba: zamiast 2000 W ze stringu zostaje 600 do 1000 W, co przy nasłonecznieniu 1000 kWh/kWp przekłada się na 700 do 1200 kWh utraconych w skali roku.

Przeliczmy to na pieniądze. Przy obecnej cenie energii z autokonsumpcji na poziomie 0,65 do 0,85 zł za 1 kWh, jeden zacieniony panel wpięty w zły string kosztuje inwestora 450 do 1020 zł rocznie. W perspektywie 25-letniej żywotności instalacji to kwota rzędu 11 000 do 25 000 zł, czyli tyle, ile kosztuje solidna pompa ciepła.

Skąd bierze się tak drastyczny spadek

Każdy nowoczesny panel ma wbudowane diody bypass, zwykle trzy, które odcinają część ogniw, gdy reszta pracuje w lepszych warunkach. Problem w tym, że dioda bypass odcina jedną trzecią panela, a nie cały moduł. Panel 400 W zacieniony w połowie oddaje mniej więcej 130 W, a nie 200 W, bo z ogniw objętych cieniem nie płynie prąd, ale dioda bypass obchodzi tę sekcję.

Niedopasowanie modułów o różnej mocy działa podobnie. Panel 450 W wpięty szeregowo z panelami 410 W wymusza kompromis napięciowo-prądowy. Punkt MPP całego stringu przesuwa się w stronę najsłabszego ogniwa, przez co silniejsze moduły pracują poniżej swoich możliwości. W skrajnym przypadku, gdy różnica mocy przekracza 15%, straty sięgają 8 do 12% mocy nominalnej całego stringu.

Rozwiązania techniczne

Optymalizatory mocy to niewielkie urządzenia montowane pod każdym panelem, które wprowadzają własny punkt MPP niezależnie od reszty stringu. Dzięki temu zacieniony panel pracuje na swoim maksymalnym dostępnym punkcie, a reszta modułów nie czeka na niego. Mikroinwertery idą o krok dalej: całkowicie eliminują string, zamieniając prąd stały na zmienny bezpośrednio pod panelem, a do rozdzielnicy trafia już 230 V AC.

Oba rozwiązania kosztują. Optymalizator to wydatek 150 do 300 zł za sztukę, mikroinwerter 600 do 1200 zł. Przy instalacji 8 kWp z 20 panelami dopłata za optymalizatory wyniesie 3000 do 6000 zł, a za mikroinwertery 12 000 do 24 000 zł. Zysk z ich zastosowania to 8 do 12% wyższej produkcji rocznej, czyli 640 do 960 kWh przy typowej instalacji 8 kWp, co przekłada się na 420 do 820 zł rocznie. Prosty rachunek: optymalizatory zwracają się w 4 do 7 lat, mikroinwertery w 12 do 18 lat.

Kiedy zastosować optymalizatory mocy lub mikroinwertery

Optymalizatory mocy opłacają się w instalacjach powyżej 5 kWp, na dachach wielospadowych z minimum dwoma różnymi kątami nachylenia, wszędzie tam, gdzie w ciągu dnia pojawia się cień od kominów, anten, drzew lub sąsiednich budynków, a także przy rozbudowie istniejącej instalacji o nowe moduły. W każdym z tych scenariuszy różnica w produkcji sięga 8 do 12% rocznie, co przy obecnych cenach energii zwraca się szybciej niż większość ludzi zakłada.

W instalacjach naziemnych, garażach wolnostojących i na dachach płaskich bez żadnego zacienienia zastosowanie optymalizatorów nie ma uzasadnienia ekonomicznego. Różnica w produkcji spada do 1 do 2%, a koszt urządzeń zwraca się dopiero po 15 latach, co przekracza standardowy okres gwarancji.

Porównanie rozwiązań

Optymalizatory współpracują z centralnym falownikiem stringowym, co oznacza, że w razie awarii falownika cała instalacja staje. Mikroinwertery eliminują ten problem: awaria jednego urządzenia wyłącza tylko jeden panel, a reszta pracuje bez przerwy. W praktyce awaryjność obu rozwiązań jest zbliżona, ale czas reakcji serwisu i koszt wymiany przemawiają na korzyść mikroinwerterów.

Monitoring to kolejna różnica. Optymalizatory wysyłają dane o każdym panelu do centralnej jednostki, co pozwala wykryć zacienienie, zabrudzenie lub uszkodzenie pojedynczego modułu w ciągu godzin. Mikroinwertery raportują podobnie, ale z dokładnością do pojedynczego panela, a w systemach z dziesięcioma urządzeniami otrzymujesz dziesięć niezależnych strumieni danych.

Decyzja o optymalizatorach powinna zapaść na etapie projektowania, nie po montażu. Doposażenie istniejącej instalacji wymaga demontażu paneli, co podnosi koszt o 30 do 50% w porównaniu z montażem pierwotnym.

Dobór falownika i przekroju przewodów do paneli o różnych parametrach

Falownik stringowy dobiera się do zakresu napięcia MPP, który dla nowoczesnych urządzeń mieści się w przedziale 300 do 800 V. Wzór na liczbę paneli w stringu jest prosty: dzielisz docelowe napięcie MPP falownika przez napięcie MPP pojedynczego panela w warunkach STC (Standard Test Conditions, czyli 1000 W/m² i 25°C ogniwa).

Przykład dla instalacji 6 kWp: panele 430 W mają napięcie MPP 41,5 V. Przy falowniku o zakresie MPP 350 do 800 V mieścisz od 8 do 19 paneli w jednym stringu. Optymalnie wybierasz 14 paneli, co daje 581 V napięcia MPP, czyli komfortowy środek zakresu roboczego. Dodanie dwóch paneli 450 W o napięciu MPP 41,8 V do tego samego stringu wymaga rekalkulacji, bo 16 modułów da 668 V, a 15 da 626 V i zmieni punkt pracy całego układu.

Kalkulator stringów

Liczba paneli w stringu = napięcie docelowe MPP / napięcie MPP panela. Dla instalacji 3 kWp z panelami 420 W (napięcie MPP 40,8 V) i falownikiem o zakresie MPP 250 do 600 V mieścisz 6 do 14 paneli. Optymalnie wybierasz 8 paneli, co daje 326 V i moc 3360 W przy pełnym nasłonecznieniu.

Dla instalacji 10 kWp z panelami 440 W (napięcie MPP 41,6 V) i falownikiem o zakresie MPP 400 do 850 V mieścisz 10 do 20 paneli. Optymalnie wybierasz 16 paneli, co daje 666 V i moc 7040 W na string. Druga gałąź równoległa z tą samą liczbą paneli zamyka instalację na 14 080 W, czyli nieco powyżej mocy falownika, co jest dopuszczalne przy współczynniku przesterowania 1,2 do 1,4.

Przekroje przewodów i złączki

Przewody solarne o przekroju 4 mm² wystarczają w krótkich stringach do 10 metrów, ale przy dłuższych odcinkach spadek napięcia przekracza 1%, co obniża sprawność instalacji. Standardem w profesjonalnych montażach są przewody 6 mm², które utrzymują spadek napięcia poniżej 0,8% nawet przy 30 metrach kabla. Norma PN-EN 62548 dopuszcza spadek napięcia do 3%, ale powyżej 1% zaczynasz tracić zauważalną ilość energii.

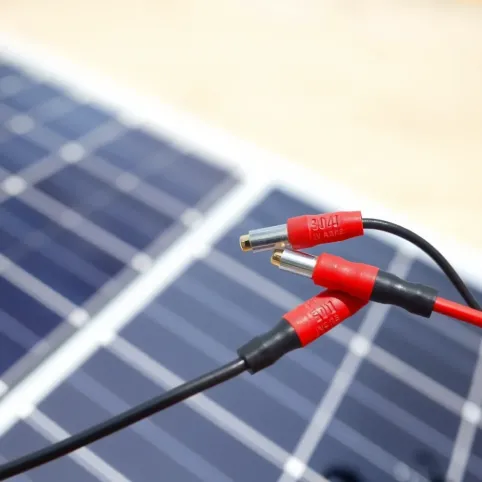

Złączki MC4 to krytyczny element, na którym nie warto oszczędzać. Oryginalne złączki renomowanych producentów kosztują 8 do 15 zł za parę i zapewniają szczelność IP67 przez 25 lat. Zamienniki z rynku wtórnego za 2 do 4 zł tracą szczelność po 3 do 5 latach, co prowadzi do korozji styków, iskrzenia, a w skrajnych przypadkach do pożaru. Każde połączenie MC4 w stringu to potencjalny punkt awarii, więc ich jakość bezpośrednio przekłada się na bezpieczeństwo całej instalacji.

Błędy montażowe i ich konsekwencje

Mieszanie paneli różnych typów w jednym stringu to klasyczny błąd, który widuje się na polskich dachach regularnie. Moduły polikrystaliczne 250 W obok monokrystalicznych 410 W w tym samym stringu to gwarancja strat na poziomie 15 do 25%. Rozwiązanie: osobne stringi, osobne MPPT, a jeśli budżet pozwala, optymalizatory na każdym panelu.

Brak diod bypass w panelach to rzadkość w nowych modułach, ale zdarza się przy tanich produktach z rynku wtórnego. Panel bez diod bypass traci 80 do 100% mocy przy częściowym zacienieniu, a nie 30 do 50% jak moduł z pełnym zestawem trzech diod. Przed zakupem używanych paneli zawsze sprawdzaj, czy diody są obecne i sprawne, bo ich wymiana to praktycznie niemożliwa bez demontażu ogniw.

Pętle indukcyjne powstają, gdy przewody DC idą równolegle do siebie na długich odcinkach. Zmienne pole magnetyczne z pobliskich instalacji odgromowych lub linii energetycznych indukuje w takich pętlach napięcia, które mogą uszkodzić elektronikę falownika. Rozwiązanie: skręcaj przewody DC lub prowadź je w ekranowanych korytkach, a całość uziemiaj zgodnie z normą PN-HD 60364.

Oznaczenie obwodów DC powyżej 120 V jest wymagane prawnie. Każdy string, którego napięcie obwodu otwartego przekracza tę wartość, musi być oznakowany w sposób trwały i widoczny, a w rozdzielnicy DC musi znajdować się rozłącznik umożliwiający bezpieczne odcięcie napięcia. Brak tych elementów to nie tylko zagrożenie dla służb ratowniczych, ale też podstawa do odmowy odbioru instalacji przez rzeczoznawcę.

Aspekty prawne i normatywne

Norma PN-EN 62548 określa wymagania dla instalacji fotowoltaicznych, w tym minimalne przekroje przewodów, sposoby ochrony przeciwporażeniowej i wymagania dotyczące uziemienia. W praktyce najważniejsze są trzy zapisy: obowiązek stosowania wyłączników różnicowoprądowych typu B przy instalacjach z falownikami beztransformatorowymi, wymóg odległości minimum 1 metra między stringami na dachu dla ochrony przeciwpożarowej oraz konieczność oznakowania wszystkich obwodów DC napięciem powyżej 120 V.

Polskie przepisy przeciwpożarowe nakładają obowiązek stosowania niepalnych podkonstrukcji pod panele oraz zachowania odpowiednich odstępów od krawędzi dachu i kominów. Odległość minimum 0,5 metra od krawędzi dachu i 1 metra od komina to standard w większości interpretacji przepisów. Lokalne przepisy mogą wprowadzać dodatkowe wymagania, dlatego projekt instalacji zawsze warto skonsultować z lokalnym rzeczoznawcą ds. zabezpieczeń przeciwpożarowych.

Checklista przed oddaniem instalacji

• Sprawdź polaryzację każdego złącza MC4 miernikiem przed podłączeniem do falownika
• Pomiar napięcia obwodu otwartego Voc każdego stringu i porównanie z kalkulacją projektową
• Pomiar prądu zwarciowego Isc każdego stringu w warunkach nasłonecznienia powyżej 700 W/m²
• Weryfikacja rezystancji izolacji przewodów DC miernikiem izolacji 500 V lub 1000 V
• Kontrola wizualna złączek MC4 pod kątem prawidłowego zatrzaśnięcia i braku uszkodzeń
• Sprawdzenie uziemienia podkonstrukcji i paneli rezystancją poniżej 10 Ω
• Test działania wyłącznika różnicowoprądowego typu B w rozdzielnicy AC
• Pomiar napięcia i prądu na każdym MPPT falownika bezpośrednio po uruchomieniu
• Weryfikacja oznakowania obwodów DC powyżej 120 V i lokalizacji rozłącznika
• Potwierdzenie zgodności mocy zainstalowanej z wpisem do zgłoszenia przyłączeniowego

Najczęstsze pytania

Czy można łączyć panele 400 W i 450 W w jednym stringu? Technicznie tak, ale zauważalnie obniżasz wydajność. Najsłabszy moduł wymusza kompromis prądowy na całym stringu, co oznacza 5 do 8% strat mocy nominalnej. Lepsze rozwiązanie to osobne stringi dla każdej grupy modułów o tej samej mocy, a najlepsze to optymalizatory na każdym panelu.

Ile paneli 440 W mieści się w jednym stringu falownika 10 kW? W zależności od zakresu MPP falownika, od 10 do 20 paneli. Optymalnie 11 do 12 paneli, co daje napięcie MPP 458 do 499 V. Dwa stringi po 11 paneli dają łącznie 9680 W mocy zainstalowanej, a współczynnik przesterowania 1,03 mieści się w granicach normy.

Kiedy mikroinwertery są lepsze od optymalizatorów? Mikroinwertery wygrywają w trzech scenariuszach: bardzo ciężkie zacienienie zmieniające się w ciągu dnia, instalacje do 4 kWp, gdzie koszt falownika stringowego jest nieproporcjonalnie wysoki, oraz rozbudowa etapowa, gdzie każdy nowy panel musi działać niezależnie od reszty.

Czy diody bypass są wymagane w każdym panelu? Norma PN-EN 61215 wymaga minimum trzech diod bypass w panelach o napięciu powyżej 50 V. W praktyce każdy nowoczesny moduł je ma, ale używane panele mogą mieć uszkodzone diody, co widać dopiero przy częściowym zacienieniu.

Jaki przekrój przewodu DC do instalacji 10 kWp? Minimum 6 mm² dla odcinków do 30 metrów, 10 mm² dla dłuższych tras. Spadek napięcia nie powinien przekraczać 1% wartości nominalnej, co przy 400 V i 25 A daje maksymalnie 4 V spadku na całej trasie.

Drzewko decyzyjne wyboru metody łączenia

Jedna połać, brak zacienienia, jednolity kąt nachylenia? Łączenie szeregowe. Dwa lub więcej spadów, komin, antena, drzewo rzucające cień w części dnia? Łączenie mieszane z dwoma MPPT lub optymalizatory mocy. Dachy wielospadowe z ciężkim zacienieniem od strony wschodniej lub zachodniej, instalacja do 6 kWp? Mikroinwertery. Rozbudowa istniejącej instalacji o nowe moduły o innej mocy? Optymalizatory jako jedyne sensowne rozwiązanie, bo pozwalają mieszać panele bez strat.

Przy doborze metody łączenia kluczowy jest nie tylko cień statyczny, ale zmienny w ciągu dnia. Drzewo liściaste rzuca cień tylko latem, komin rzuca cień cały rok, ale pod innym kątem. Instalacja, która w czerwcu pracuje bez strat, w grudniu może tracić 40% mocy przez cień kominowy, którego projektant nie uwzględnił.

Dane techniczne modułów dostępne w 2026 roku pokazują sprawność paneli TOPCon na poziomie 22 do 23%, a heterozłączowych HJT na poziomie 23 do 24%. Średnia moc modułu to 420 do 450 W, a rekordowe konstrukcje osiągają 470 do 480 W przy sprawności 24,5%. Te liczby warto mieć w głowie przy porównywaniu ofert, bo różnica 2% sprawności między panelami TOPCon a PERC przekłada się na 200 do 400 kWh rocznie w instalacji 10 kWp, czyli 130 do 260 zł.

Wybór metody łączenia paneli fotowoltaicznych to decyzja, która wpływa na produkcję energii przez następne 25 do 30 lat. Schemat łączenia szeregowego sprawdza się w prostych instalacjach na jednolitych dachach, ale w realnych warunkach polskich dachów z kominami, lukarnami i zmiennym nasłonecznieniem, mieszane stringi z optymalizatorami lub mikroinwerterami dają pewność, że każdy zainwestowany złoty pracuje na pełnych obrotach. Skorzystaj z kalkulatora stringów powyżej i przelicz swoją instalację, zanim ekipa montażowa zacznie wiercić dach.
