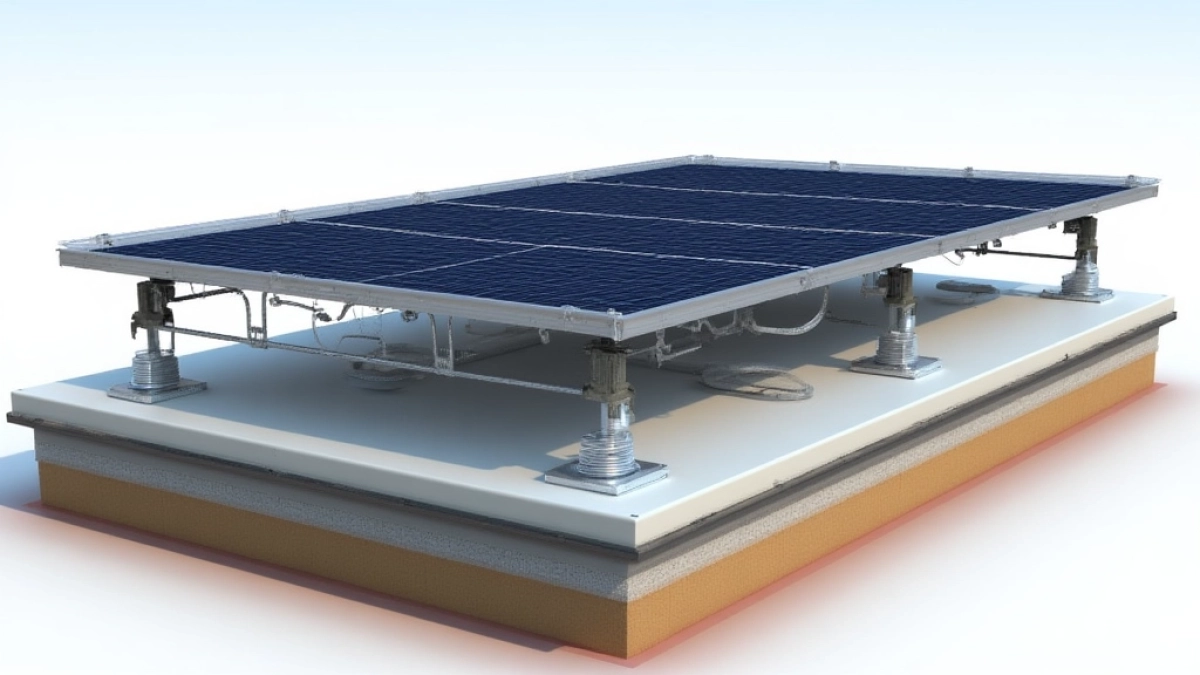

Konstrukcja pod panele fotowoltaiczne na dach płaski – jak wybrać najlepszy system w 2026

Wybór odpowiedniej konstrukcji pod panele fotowoltaiczne na dachu płaskim to decyzja, od której zależy bezpieczeństwo całej instalacji przez dekady. Źle dobrany systemmontażowy nie tylko obniża wydajność modułów, ale może doprowadzić do przecieków, uszkodzenia pokrycia dachowego, a w skrajnych przypadkach do zerwania konstrukcji podczas silnych wiatrów. Warto zrozumieć, że sama rama nośna to nie gadżet dodawany do instalacji PV, lecz element konstrukcyjny, który musi precyzyjnie odpowiadać geometrii dachu, jego nośności oraz panującym warunkom atmosferycznym w danej strefie.

• Systemy aerodynamiczne nowoczesne rozwiązanie na dach płaski
• Dobór konstrukcji PV do parametrów dachu na co zwrócić uwagę
• Materiały i trwałość konstrukcji fotowoltaicznych na dach płaski
• Najczęściej zadawane pytania dotyczące konstrukcji pod panele fotowoltaiczne na dachu płaskim

Systemy aerodynamiczne nowoczesne rozwiązanie na dach płaski

Systemy aerodynamiczne stanowią obecnie najbardziej zaawansowaną technologicznie kategorię konstrukcjimontażowych na dachy płaskie. Ich zasada działania opiera się na wykorzystaniu naturalnych sił aerodynamicznych podmuchy wiatru przechodzące pod modułami generują efekt ssania, który dociska całą konstrukcję do powierzchni dachu. Dzięki temu system nie wymaga aż tak dużego balastu jak rozwiązania tradycyjne, co jest kluczowe w przypadku dachów o ograniczonej nośności.

Charakterystyczną cechą tego typu konstrukcji jest podwyższona architektura profile nośne osadzane są na wspornikach o wysokości od 15 do 40 centymetrów, tworząc przestrzeń wentylacyjną pod modułami fotowoltaicznymi. Ta szczelina powietrzna pełni podwójną funkcję: obniża temperaturę pracy ogniw PV średnio o 8-12°C w porównaniu z instalacjami przylegającymi bezpośrednio do powierzchni, a jednocześnie umożliwia swobodny dostęp do okablowania i złączek. Przewody prowadzone są wewnątrz profili, co eliminuje ryzyko ich mechanicznego uszkodzenia przez czynniki atmosferyczne czy przypadkowe przecięcie podczas prac konserwacyjnych na dachu.

Konstrukcja aerodynamiczna składa się zazwyczaj z aluminiowych profili ciągnionych o przekroju zamkniętym, które tworzą sztywną kratownicę. Wzmocnienia w kształcie trapezów rozmieszczone są wzdłuż linii obciążeń węzłowych, a każdy punkt podparcia wyposażony jest w elastyczną podkładkę EPDM o grubości 5-8 milimetrów, absorbującą naprężenia termiczne. Systemy te projektowane są zgodnie z normą PN-EN 1991-1-4 dotyczącą oddziaływań wiatrowych, co oznacza, że producent musi dostarczyć obliczenia statyczno-wytrzymałościowe dla konkretnej strefy obciążeń wiatrowych.

Polecamy Konstrukcja pod panele fotowoltaiczne na ścianie

Zastosowanie konstrukcji aerodynamicznej wymaga dokładnej analizy strefy wiatrowej, w której znajduje się budynek. Na terenach Polski wyróżnia się pięć stref od I (północne regiony nadmorskie, najwyższe obciążenia) do III (obszary wewnątrz kraju o najniższych wartościach). Dla strefy III obciążenie charakterystyczne wiatru wynosi około 500 Pa, natomiast w strefie I może przekraczać 800 Pa. Różnica ta przekłada się bezpośrednio na dobór wysokości i geometrii profili im wyższe obciążenie, tym sztywniejsza musi być konstrukcja, a system balastu musi zostać odpowiednio zwymiarowany.

Warto zaznaczyć, że system aerodynamiczny sprawdza się doskonale w przypadku dużych powierzchni dachowych, gdzie rozplanowanie modułów w rzędach tworzy ciągłą, spójną strukturę. Na dachach o nieregularnym kształcie lub z licznymi przeszkodami (kominy, wentylacje, wyłazy) logistyka rozmieszczenia znacząco się komplikuje, a efektywność całego układu może spaść. W takich sytuacjach lepiej sprawdzają się rozwiązania hybrydowe łączące elementy aerodynamiczne z miejscowym balastem w strefach zwiększonego obciążenia.

Dobór konstrukcji PV do parametrów dachu na co zwrócić uwagę

Nośność dachu stanowi absolutny punkt wyjścia przy projektowaniu instalacji fotowoltaicznej. Wartość ta wyrażana jest w kilogramach na metr kwadratowy i określa maksymalne obciążenie, jakie konstrukcja budynku może przenieść bez trwałych odkształceń. Dla typowych dachów płaskich z płytą żelbetową nośność użytkowa wynosi zazwyczaj 150-200 kg/m², natomiast dachy z płyt warstwowych (sandwich) mogą oferować zaledwie 15-30 kg/m². Ta dramatyczna różnica determinuje wybór między systemem aerodynamicznym a balastowym lekki system z minimalnym obciążeniem balastowym versus konstrukcja wymagająca znacznego obciążenia statycznego.

Przeczytaj również o Konstrukcja pod panele fotowoltaiczne na gruncie 10 kW

Obciążenie dynamiczne, często pomijane przez mniej doświadczonych wykonawców, odgrywa równie istotną rolę. Podczas silnych podmuchów wiatru instalacja PV doświadcza nie tylko parcia poziomego, ale też gwałtownych zmian ciśnienia w strefie między modułami a powierzchnią dachu. Te chwilowe wartości mogą dwukrotnie przekraczać obciążenia statyczne uwzględniane w standardowych obliczeniach. Stąd projektanci posługują się współczynnikami bezpieczeństwa rzędu 1,5-2,0, które należy pomnożyć przez wyliczone obciążenie wiatrowe, aby uzyskać wartość projektową.

Geometria dachu wpływa na rozmieszczenie podpór konstrukcji wsporczej. Na powierzchniach regularnych, prostopadłościennych, podpory rozmieszcza się w równych odstępach zgodnie z obliczoną rozstawą maksymalną typowo 1,5-2,5 metra między rzędami i 0,8-1,2 metra wzdłuż rzędu. Problem pojawia się przy dachach z nachyleniem powierzchni (nawet minimalnym, rzędu 1-2%) woda opadowa spływa w jednym kierunku, co wymaga uwzględnienia dodatkowych rowków odwodnienia lub podniesienia krawędzi konstrukcji w kierunku spływu. Systemymontażowe muszą respektować istniejący układ odwodnienia i nie może blokować wpustów dachowych ani rynien.

Izolacja hydroizolacyjna dachu wymaga szczególnej uwagi, niezależnie od wybranego systemu. Każde przebicie powłoki uszczelniającej stanowi potencjalny punkt przecieku. W systemach aerodynamicznych stosuje się dedykowane elementy kotwiące z uszczelkami EPDM formowanymi na wymiar, które zapewniają szczelność w miejscu połączenia ze strukturą dachu. Systemy balastowe z kolei opierają się na podkładkach rozkładających nacisk, eliminując punktowe obciążenia mogące przebić warstwę izolacji. Stosowanie dodatkowych płyt dystansowych z tworzywa sztucznego o grubości minimum 5 milimetrów stanowi standard przy montażu na papie termozgrzewalnej.

Kąt nachylenia paneli fotowoltaicznych determinuje zarówno wydajność energetyczną, jak i obciążenie wiatrowe. Na dachach płaskich typowo stosuje się kąty od 10 do 30 stopni niższe wartości generują mniejsze siły aerodynamiczne, ale też nieco niższą produkcję energii w miesiącach letnich. Wyższe kąty zwiększają wydajność w okresie jesienno-zimowym, ale konstrukcja musi być wówczas masywniejsza, aby przeciwdziałać podwyższonemu parciu wiatru. Optymalny kompromis dla polskich warunków klimatycznych to kąt 15-20 stopni, zapewniający przyzwoitą produkcję przez cały rok przy jednoczesnym zachowaniu rozsądnych parametrów obciążeniowych.

Przestrzeń dostępna na dachu ogranicza maksymalną moc instalacji. Oprócz samej powierzchni zajmowanej przez moduły trzeba uwzględnić strefy buforowe przy krawędziach dachu zgodnie z wytycznymi producentów i przepisami budowlanymi minimalna odległość od obudowy/attyki wynosi 1 metr. Na dachu o wymiarach 20 na 30 metrów efektywna powierzchnia robocza może być nawet o 20% mniejsza niż powierzchnia całkowita. W przypadku systemów balastowych dodatkowo należy wygospodarować miejsce na rozmieszczenie bloczków obciążających, które mogą zajmować znaczącą część dostępnej przestrzeni.

Materiały i trwałość konstrukcji fotowoltaicznych na dach płaski

Dominującym materiałem w konstrukcjachmontażowych na dachy płaskie jest aluminium zarówno w postaci profili ciągnionych, jak i odlewów formowanych ciśnieniowo. Wybór tego metalu nie jest przypadkowy: aluminium oferuje doskonały stosunek wytrzymałości do masy, całkowitą odporność na korozję oraz łatwość obróbki w warunkach placu budowy. Profile aluminiowe stosowane w systemach PV mają zazwyczaj grubość ścianki od 2 do 4 milimetrów, a ich wytrzymałość na zginanie wynosi 150-250 MPa w zależności od stopu i obróbki cieplnej.

Aluminiowe konstrukcje wsporcze poddawane są procesowi anodyzowania, który tworzy na powierzchni metalu twardą, ceramiczną warstwę o grubości 15-25 mikrometrów. Ta powłoka nie tylko zabezpiecza przed korozją, ale również zapewnia stabilność koloru przez dekady ekspozycji na promieniowanie UV i opady atmosferyczne. W środowiskach przemysłowych lub nad morzem, gdzie powietrze zawiera agresywne związki chemiczne, stosuje się dodatkowo malowanie proszkowe, które podnosi odporność korozyjną do klasy C4 lub nawet C5 według normy PN-EN ISO 12944.

Stal nierdzewna pojawia się w konstrukcjachmontażowych w postaci elementów złącznych śrub, nakrętek, podkładek i zacisków. Stosuje się głównie stale austenityczne typu A2 (AISI 304) lub A4 (AISI 316) w zależności od aggressywności środowiska. Złącza śrubowe muszą być dokręcane z odpowiednim momentem typowo 15-25 Nm dla połączeń profili aluminiowych co zapobiega zarówno samoczynnemu luzowaniu się pod wpływem drgań, jak i nadmiernemu zaciskowi prowadzącemu do odkształceń plastycznych.

Podkładki i elementy dystansowe wykonywane są z kauczuku EPDM (etilen-propylen-dien monomer) lub tworzywa poliolefinowego o odporności UV. Materiały te zachowują elastyczność w temperaturach od -40°C do +80°C, co odpowiada realnym warunkom eksploatacji na dachach w polskim klimacie. Współczynnik twardości Shore A dla podkładek pod moduły wynosi typowo 60-70, zapewniając równomierny rozkład obciążeń na powierzchnię styku bez nadmiernego tłumienia drgań.

Bloczki balastowe produkowane są z betonu klasy C25/30 lub C30/37, ważące od 15 do 50 kilogramów każdy. Masa pojedynczego bloczka determinuje liczbę elementów potrzebnych do uzyskania wymaganego obciążenia dla typowej instalacji na dachu o nośności 25 kg/m² w strefie II obciążenie balastowe może wynosić 40-60 kg/m², co oznacza rozmieszczenie bloczków o łącznej masie przekraczającej wartość samej instalacji PV. Bloczki układane są bezpośrednio na powierzchni dachu, na arkuszach geowłókniny lub płytkach dystansowych z tworzywa, które chronią hydroizolację przed punktowym naciskiem.

Trwałość całego systemukonstrukcji pod panele fotowoltaiczne na dach płaski szacuje się na minimum 25 lat, co odpowiada typowemu okresowi gwarancyjnemu na moduły PV. Konstrukcja aluminiowa jako element nieruchomy nie doświadcza degradacji związanej z cyklicznym obciążaniem, a powłoki anodyzowane nie wymagają konserwacji przez cały okres eksploatacji. Elementy stalowe (śruby, zaciski) mogą wymagać kontroli i ewentualnego dokręcenia po pierwszych dwóch latach od montażu, gdy następuje naturalne osiadanie konstrukcji i wstępna konsolidacja połączeń.

Czynnikiem degradującym konstrukcje są naprężenia termiczne wynikające z dobowych wahań temperatury aluminium rozszerza się około 0,023 mm na metr przy wzroście temperatury o 1°C. Przy różnicy temperatur 50°C (od -20°C zimą do +30°C latem) profil długości 2 metrów zmienia wymiar o ponad 2 milimetry. Elastyczne połączenia przegubowe i odpowiednio zaprojektowane szczeliny dylatacyjne w miejscach połączeń kompensują te odkształcenia, zapobiegając kumulacji naprężeń prowadzących do pęknięć zmęczeniowych.

Warunki środowiskowe specyficzne dla Polski wysoka wilgotność względna zimą, intensywne opady, a w rejonach przemysłowych podwyższona agresywność powietrza wymagają przemyślanego doboru materiałów. W strefach przylodowcowych (północna Polska, obszary nadbałtyckie) szczególnie istotna jest odporność na korozję atmosferyczną, co może wymuszać stosowanie stali AISI 316 zamiast tańszej AISI 304. W rejonach przemysłowych, gdzie powietrze zawiera związki siarki lub chlorki, należy rozważyć dodatkowe powłoki ochronne lub całkowite zamknięcie połączeń śrubowych w osłonach silikonowych.

Regularna inspekcja konstrukcjimontażowej powinna obejmować kontrolę stanu połączeń śrubowych (co najmniej raz na 5 lat), weryfikację integralności uszczelek (co 10 lat) oraz ocenę stanu powłok anodyzowanych pod kątem ewentualnych ognisk korozji. W przypadku stwierdzenia zużycia wymiana poszczególnych elementów jest możliwa bez demontażu całego systemu, o ile projekt przewidywał dostęp serwisowy i odpowiednie rezerwy przestrzenne.

Jeśli planujesz instalację fotowoltaiczną na dachu płaskim i chcesz poznać szczegóły dotyczące doboru systemu do charakterystyki twojego obiektu, skontaktuj się z dostawcą systemówmontażowych, który przeprowadzi audyt warunków technicznych i zaproponuje rozwiązanie dostosowane do specyfiki twojego budynku.
