Montaż paneli PV na ścianie: jak stworzyć konstrukcję w2026

Rozważasz montaż paneli fotowoltaicznych na elewacji, ale nie wiesz, czy ściana budynku udźwignie takie obciążenie i czy konstrukcja wsporcza spełni rygorystyczne normy bezpieczeństwa? To nie są akademickie rozważania to realne pytania, od których zależy trwałość instalacji i bezpieczeństwo domowników przez następne dekady. Wymiarowanie systemów elewacyjnych pod panele PV różni się fundamentalnie od tradycyjnych rozwiązań dachowych, a błąd na etapie projektowania przekłada się na kosztowne awarie lub wręcz konieczność demontażu całej konstrukcji.

• Rodzaje systemów montażowych do elewacji fotowoltaicznej
• Materiały i nośność konstrukcji pod panele PV na ścianie
• Obliczenia wytrzymałościowe i odporność na wiatr dla ściennych instalacji PV
• Instalacja i normy bezpieczeństwa przy montażu paneli na elewacji
• Konstrukcja pod panele fotowoltaiczne na ścianie Pytania i odpowiedzi

Rodzaje systemów montażowych do elewacji fotowoltaicznej

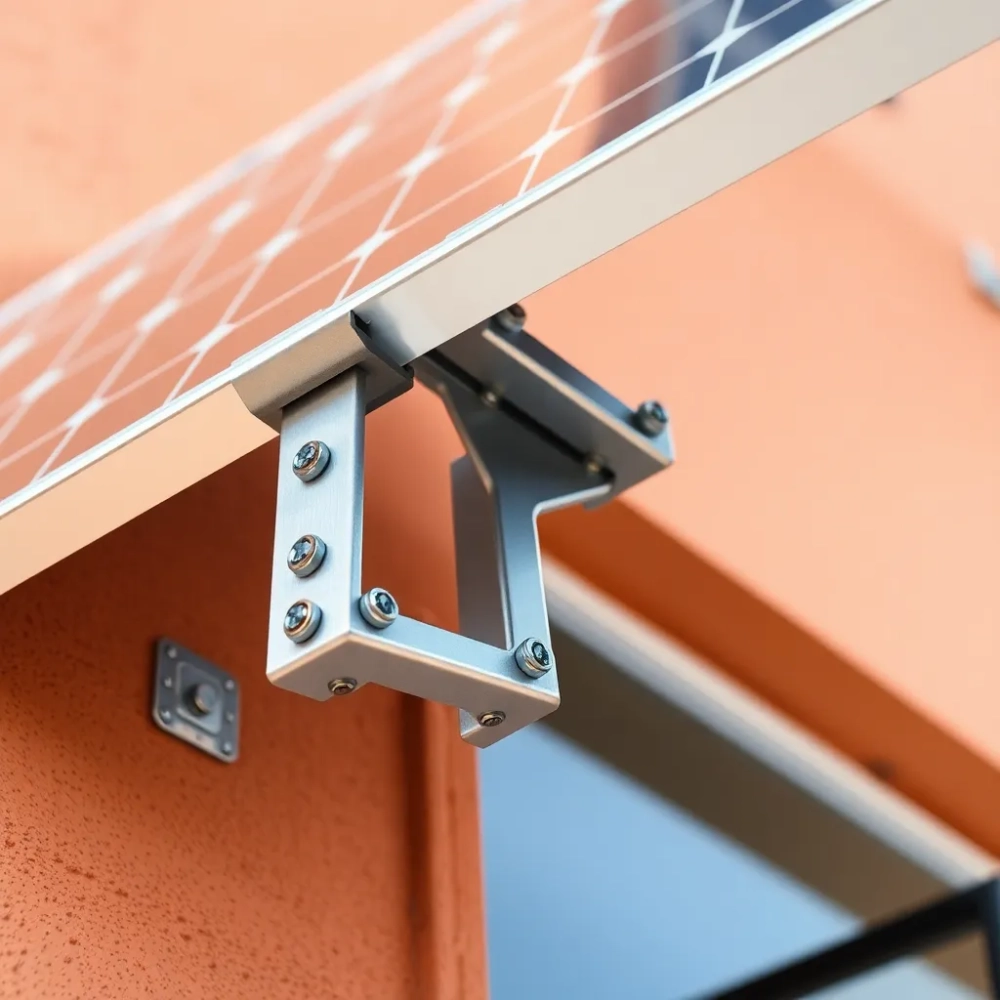

Konstrukcja pod panele fotowoltaiczne na ścianie przybiera trzy zasadnicze formy, z których każda odpowiada innemu stylowi architektonicznemu i odmiennym wymaganiom strukturalnym. Systemy ramowe z pionowymi i poziomymi profilami aluminiowymi tworzą tradycyjną kratownicę, którą można montować praktycznie na każdej powierzchni murowanej lub betonowej ich nośność waha się między 15 a 25 kilogramów na punkt mocowania, co przy standardowym rozstawie 80 centymetrów daje udźwig rzędu 60-100 kilogramów na metr kwadratowy. Profile te łączy się ze ścianą za pomocą kołków rozporowych lub kotew chemicznych, przy czym te drugie stosuje się obowiązkowo w przypadku podłoży z gazobetonu lub pustaków ceramicznych o niskiej gęstości.

Drugą kategorię stanowią systemy listwowe, gdzie pojedyncze profile poziome pełnią rolę szyn nośnych dla paneli ustawianych w jednej linii. Listwy aluminiowe montuje się bezpośrednio do muru w rozstawie wyznaczonym przez wymiary modułów najczęściej co 100-120 centymetrów a same panele fotowoltaiczne przykręca się do nich uchwytami bocznymi. Rozwiązanie to sprawdza się na gładkich elewacjach o wysokiej nośności, natomiast na powierzchniach z izolacją termiczną wymaga zastosowania specjalnych łączników przelotowych, które przenoszą obciążenia przez warstwę ocieplenia aż do muru nośnego.

Trzecia opcja to systemy zintegrowane z elewacją, w których moduły PV zastępują tradycyjne okładziny elewacyjne to podejście charakterystyczne dla technologii BIPV, gdzie konstrukcja wsporcza jest jednocześnie elementem budowlanym. Profile nośne w takich systemach pełnią funkcję zarówno mocowań mechanicznych, jak i szczelnych połączeń między modułami, eliminując konieczność stosowania dodatkowych obudów czy maskownic. Koszt materiałowy systemów zintegrowanych bywa wyższy o 30-50 procent w porównaniu z rozwiązaniami nakładkowymi, lecz inwestycja zwraca się dzięki eliminacji osobnych prac elewacyjnych i dłuższej żywotności całego zestawu.

Nie każde rozwiązanie sprawdza się w każdych warunkach systemy ramowe odpadają na elewacjach pokrytych styropianem grubszym niż 15 centymetrów, ponieważ standardowe łączniki przelotowe tracą wtedy wymaganą sztywność. Listwy poziome nie nadają się na budynki zlokalizowane w strefach silnych wiatrów, gdzie ciśnienie dynamiczne przekracza 600 paskali w takich lokalizacjach wyłącznie systemy z dodatkowymi usztywnieniami diagonalnymi zapewniają odpowiednią stabilność. Systemy zintegrowane BIPV z kolei nie mają sensu ekonomicznego na budynkach już użytkowanych, gdzie nakłady na przebudowę elewacji przewyższają korzyści z efektu wizualnego.

Materiały i nośność konstrukcji pod panele PV na ścianie

Wybór materiału konstrukcji wsporczej determinuje nie tylko trwałość całego systemu, ale także wagę, którą ściana musi udźwignąć, oraz odporność na korozję w warunkach atmosferycznych. Profile aluminiowe serii 6063-T5 lub 6082-T6 stanowią standard branżowy aluminium nie rdzewieje, waży niewiele (około 2,7 kilograma na decymetr sześcienny), a przy odpowiednim hartowaniu osiąga wytrzymałość na rozciąganie rzędu 250-310 megapaskali. Zestaw konstrukcji pod panele fotowoltaiczne na ścianie z aluminium lotniczego waży przeciętnie 4-7 kilogramów na metr kwadratowy, co przy panelu ważącym 20-25 kilogramów daje łączne obciążenie własne na poziomie 25-32 kilogramów na metr kwadratowy.

Stal nierdzewna gatunku A2 lub A4 pojawia się w miejscach szczególnie narażonych na korozję atmosferyczną w strefach nadmorskich, w pobliżu terenów przemysłowych czy na elewacjach o ekspozycji północnej, gdzie wilgoć utrzymuje się dłużej.Elementy stalowe pracują w połączeniach śrubowych z aluminium, co wymaga zastosowania podkładek separujących wykonanych z tworzywa lub gumy inaczej dochodzi do kontaktowej korozji galwanicznej, która w ciągu kilku lat potrafi całkowicie zniszczyć połączenie. Koszt stali nierdzewnej jest dwu-, trzykrotnie wyższy od aluminium, ale jej moduł Younga wynoszący około 200 gigapaskali zapewnia znacznie większą sztywność przy tym samym przekroju istotna zaleta przy długich rozpiętościach między punktami mocowania.

Kompozyty włókniste zbrojone włóknem szklanym lub węglowym to rozwiązanie reserved dla specjalnych zastosowań ich wytrzymałość właściwa bije aluminium i stal, lecz koszt produkcji oraz brak standaryzacji wymiarowej ograniczają zastosowanie do konstrukcji nietypowych lub tam, gdzie niemagnetyczne materiały są warunkiem koniecznym. Profile kompozytowe ważą zaledwie 1,5-2 kilogramy na metr sześcienny przy wytrzymałości na rozciąganie przekraczającej 500 megapaskali dla włókna węglowego, lecz ich sztywność jest niższa niż aluminium, co przy obciążeniach momentowych wymaga gęstszego rozmieszczania punktów podparcia.

Nośność samej ściany to zmienna, której nie można pominąć w kalkulacjach mur z cegły pełnej ceramicznej klasy 15 udźwignie znacznie więcej niż ściana z pustaków szlifowanych, a gazobeton nawet o wysokiej wytrzymałości na ściskanie reaguje na obciążenia punktowe zupełnie inaczej niż beton monolityczny. W praktyce oznacza to konieczność przeprowadzenia inwentaryzacji technicznej budynku przed rozpoczęciem projektowania podstawowa dokumentacja architektoniczna rzadko zawiera informacje o aktualnym stanie muru, a co dopiero o jego nośności na wyrywanie kotew.

Obliczenia wytrzymałościowe i odporność na wiatr dla ściennych instalacji PV

Działanie wiatru na panele fotowoltaiczne zamontowane na elewacji to zjawisko bardziej skomplikowane niż w przypadku instalacji dachowych ściana nie kształtuje przepływu powietrza w sposób przewidywalny, a strefy zwiększonego i obniżonego ciśnienia tworzą się w bezpośrednim sąsiedztwie krawędzi modułów. Norma PN-EN 1991-1-4 definiuje obciążenie wiatrem jako iloczyn ciśnienia prędkości wiatru, współczynnika ekspozycji terenu i współczynników aerodynamicznych zależnych od kształtu bryły budynku dla pionowej ściany z zamontowanym panelem wystającym 10-15 centymetrów wartości te mogą wynosić od 0,5 do nawet 2,0 kilopaskali na metr kwadratowy w zależności od wysokości budynku i strefy obciążenia wiatrem.

Obliczenia statyczne konstrukcji wsporczej uwzględniają trzy podstawowe stany graniczne: nośność połączeń śrubowych i kołków rozporowych, stateczność profili na zwichrzenie oraz wytrzymałość ściany na wyrywanie kotew. Współczynnik bezpieczeństwa dla połączeń mechanicznych wynosi zazwyczaj 3,0 oznacza to, że deklarowana nośność pojedynczego kołka musi być co najmniej trzykrotnie wyższa od obciążenia obliczeniowego, które z kolei uwzględnia maksymalne przewidywane obciążenie wiatrem powiększone o odpowiednie współczynniki partialne zgodnie z Eurocode.

Lokalizacja budynku determinuje dobór strefy wiatrowej w Polsce wyróżnia się pięć stref, gdzie bazowa prędkość wiatru waha się od 22 metrów na sekundę na Pomorzu Środkowym do 28 metrów na sekundę w rejonach górskich i nad samym wybrzeżem. Budynek stojący na otwartej przestrzeni w strefie III będzie generował zupełnie inne obciążenia niż ten sam obiekt w zabudowie miejskiej, gdzie sąsiednie budynki działają jak osłony aerodynamiczne. Dla inwestora oznacza to jedno: projekt konstrukcji pod panele fotowoltaiczne na ścianie wymaga indywidualnego podejścia i nie można kopiować rozwiązań między lokalizacjami bez weryfikacji obliczeniowej.

Zmęczenie materiałowe to aspekt często pomijany w amatorskich projektach, a tymczasem panele zamontowane na elewacji reagują na zmienne obciążenia wiatrowe przez cały okres eksploatacji nawet kilkaset tysięcy cykli obciążeniowych przez 25 lat. Połączenia śrubowe aluminium ulegają relaksacji naprężeń, co oznacza stopniowy spadek siłydocisku w złączu, a kołki rozporowe w murze pracują pod zmiennymi siłami wyrywającymi. Projektanci stosują współczynniki zmęczeniowe zgodnie z PN-EN 1993-1-9, które dla połączeń narażonych na cykliczne obciążenia wiatrem wymagają redukcji nośności obliczeniowej nawet o 30 procent w stosunku do wartości statycznych.

Instalacja i normy bezpieczeństwa przy montażu paneli na elewacji

Sam proces montażu konstrukcji pod panele fotowoltaiczne na ścianie składa się z kilku faz, z których każda podlega innym wymaganiom technicznym i innym przepisom budowlanym. Pierwszy etap to wiercenie otworów pod kołki rozporowe ich średnica i głębokość muszą być zgodne z wytycznymi producenta łączników, a odchyłki pozycjonowania nie mogą przekraczać 2 milimetrów w każdym kierunku. Wiercenie w betonie klasy niższej niż C20/25 wymaga stosowania wierteł z widiowymi końcówkami i udarowego trybu pracy, natomiast w cegle pełnej lepiej sprawdza się wiertarka bezudarowa, żeby nie spowodować mikropęknięć w materiale.

Kotwy chemiczne stosuje się wszędzie tam, gdzie nośność zwykłych kołków rozporowych jest niewystarczająca w murach z pustaków, gazobetonu czy w starych ścianach, których stan techniczny budzi wątpliwości. Żywica chemiczna wprowadzana jest do otworu strzykawką iniekcyjną, a następnie wkłada się pręt gwintowany, który po związaniu żywicy tworzy z muru jednorodny element nośny. Czas wiązania zależy od temperatury otoczenia w upał wystarczą 2 godziny, lecz w temperaturze 5 stopni Celsjusza trzeba odczekać nawet dobę, zanim kotwy osiągną pełną nośność.

Norma PN-EN 1090 reguluje wymagania dotyczące konstrukcji stalowych i aluminiowych, w tym tolerancje wymiarowe profili, jakość spoin i połączeń śrubowych oraz dokumentację techniczną potwierdzającą zgodność wyrobu z zamówieniem. Każdy system montażowy wprowadzany na rynek europejski musi posiadać deklarację właściwości użytkowych według rozporządzenia CPR, co gwarantuje, że producent potwierdził parametry wytrzymałościowe w warunkach zbliżonych do rzeczywistych. Wykonawca instalacji PV na elewacji powinien żądać od dostawcy konstrukcji zarówno deklaracji CPR, jak i instrukcji montażu z wyszczególnieniem wymaganych narzędzi, momentów dokręcania śrub i procedur kontrolnych.

Bezpieczeństwo pożarowe instalacji fotowoltaicznej na elewacji reguluje rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych panele muszą spełniać klasę reakcji na ogień co najmniej D-s3, d0, co oznacza umiarkowaną palność z ograniczonym rozprzestrzenianiem płomieni i minimalnym wydzielaniem kropel płonących. Konstrukcja wsporcza z aluminium spełnia ten wymóg bez problemu, natomiast przy zastosowaniu elementów z tworzyw sztucznych w uchwytach lub podkładkach należy sprawdzić ich klasę ogniową. Odległość paneli od krawędzi dachu lub okien wymagana przez przepisy przeciwpożarowe wynosi minimum 30 centymetrów dla budynków niskich i rośnie wraz z wysokością obiektu.

Przeglądy okresowe konstrukcji elewacyjnej powinny odbywać się co najmniej raz na pięć lat obejmują kontrolę dokręcenia wszystkich połączeń śrubowych, stanu powłok antykorozyjnych profili i szczelności zamocowań paneli. W rejonach nadmorskich lub przemysłowych, gdzie korozyjność środowiska jest podwyższona, zaleca się skracanie interwałów przeglądów do dwóch lat. Elementy konstrukcji wykazujące oznaki korozji, odkształcenia lub luzy w połączeniach należy wymieniać niezwłocznie opóźnienie w reakcji na takie sygnały może doprowadzić do poważnej awarii, zwłaszcza podczas ekstremalnych zjawisk pogodowych, gdy obciążenie wiatrem osiąga wartości projektowe lub je przekracza.

Elewacja fotowoltaiczna to rozwiązanie, które przy właściwym zaprojektowaniu i starannym wykonaniu służy bezawaryjnie przez cały okres eksploatacji modułów a więc przez 25, 30, a w przypadku paneli premium nawet 35 lat. Inwestycja w solidną konstrukcję wsporczą to jednocześnie inwestycja w bezpieczeństwo, spokój i optymalne parametry generacyjne instalacji przez dekady.
