Jak skutecznie łączyć panele fotowoltaiczne szeregowo i równolegle?

Masz za sobą godziny przeszukiwania forów, kartkując specyfikacje i próbując dojść, dlaczego instalacja, która wyglądała idealnie na papierze, w praktyce nieosiąga deklarowanej mocy. Problem najczęściej tkwi w sposobie połączenia modułów, bo to właśnie ta decyzja projektowa decyduje o tym, czy string dostarczy 8 kW czy może zmarnuje połowę potencjału z powodu niewidocznego zacienienia. Odpowiednia konfiguracja szeregowo‑równoległa potrafi zwiększyć wydajność całego systemu fotowoltaicznego o kilkanaście procent, ale wymaga zrozumienia fizycznych zależności między napięciem a prądem, zanim sięgniesz po szczypce.

• Wpływ połączenia szeregowo‑równoległego na napięcie i prąd
• Dobór liczby modułów w stringu a moc falownika
• Zabezpieczenia i normy okablowania PV
• Szeregowo równoległe łączenie paneli fotowoltaicznych najczęściej zadawane pytania

Wpływ połączenia szeregowo‑równoległego na napięcie i prąd

Przy połączeniu szeregowym modułów napięcia poszczególnych komórek dodają się do siebie, tworząc wyższe napięcie stringu przy niezmiennym natężeniu. Prąd płynący przez cały string pozostaje równy wartości najsłabszego modułu, co oznacza, że jeden zacieniony panel ciągnie w dół wydajność wszystkich pozostałych w tej samej linii. Fizyka tego zjawiska jest prosta: w obwodzie szeregowym natężenie musi być identyczne w każdym punkcie, więc ograniczenie generacji przez jeden element automatycznie ogranicza całą gałąź.

Konfiguracja równoległa działa odwrotnie: napięcie pozostaje stałe, a prądy poszczególnych stringów sumują się w skrzynce połączeniowej. Dzięki temu zacienienie jednego modułu wpływa wyłącznie na jego własną gałąź, nie oddziałując na pozostałe. To rozwiązanie wymaga jednak grubych przewodów zdolnych przenieść sumę natężeń wszystkich stringów bez nadmiernych strat liniowych, a te przy wartościach rzędu 30‑40 A potrafią być istotne nawet przy krótkich odległościach.

Moduły 60‑komórkowe osiągają napięcie obwodu otwartego (Voc) w przedziale 38‑45 V w standardowych warunkach STC, a przy spadku temperatury napięcie rośnie zgodnie ze współczynnikiem temperaturowym wynoszącym około +0,06 %/°C. Przy ujemnych temperaturach zimą napięcie może przekroczyć wartości nominalne nawet o 15‑20 %, co stanowi kluczowy parametr przy projektowaniu maksymalnej długości stringu względem limitów napięciowych falownika.

Przeczytaj również o Podłączenie paneli fotowoltaicznych szeregowo

Prąd zwarciowy (Isc) typowych modułów oscyluje między 9 a 10 A, a wartość ta zmienia się minimalnie w funkcji temperatury, za to istotnie pod wpływem nasłonecznienia. Przy połączeniu równoległym dziesięciu stringów można łatwo przekroczyć 90 A sumarycznego natężenia, co nakłada konkretne wymagania na przekrój przewodów wyjściowych i zabezpieczenia nadprądowe w skrzynce rozdzielczej.

W praktyce optymalna konfiguracja łączy zalety obu podejść, tworząc stringi szeregowe, które następnie łączy się równolegle w skrzynce połączeniowej. Taka architektura pozwala dostosować napięcie stringu do zakresu MPPT falownika, jednocześnie utrzymując sumaryczny prąd na poziomie akceptowalnym dla okablowania i zabezpieczeń. Dla typowego falownika stringowego z maksymalnym napięciem wejściowym 1000 V oraz zakresem MPPT 200‑800 V można przy module Voc 40 V bezpiecznie zestawić od 5 do 12 modułów w stringu, w zależności od strefy klimatycznej i planowanego okresu eksploatacji instalacji.

Dobór liczby modułów w stringu a moc falownika

Falownik stringowy pracuje najwydajniej, gdy napięcie dostarczane przez string mieści się w optymalnym zakresie pracy trackerów MPPT. Zbyt niskie napięcie sprawia, że konwerter musi podnosić parametry elektroniczne, generując straty. Zbyt wysokie napięcie może przekroczyć limit wejściowy i wyłączyć urządzenie lub nawet je uszkodzić, szczególnie podczas mroźnych poranków, gdy napięcie modułów osiąga wartości szczytowe.

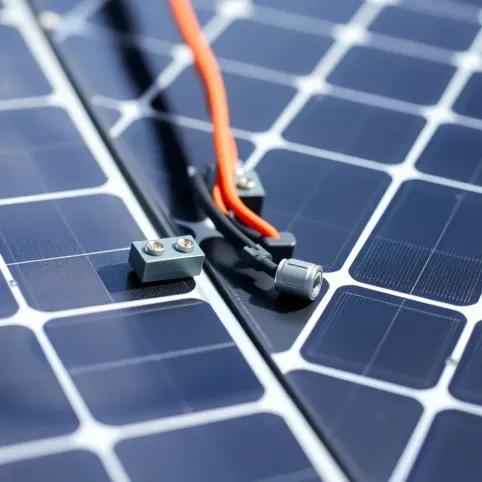

Warto przeczytać także o Jak podłączyć panele fotowoltaiczne szeregowo czy równoległe

Projektując liczbę modułów w stringu, trzeba wziąć pod uwagę nie tylko nominalne Voc, ale także najwyższą wartość, jaką napięcie osiągnie przy najniższej temperaturze pracy modułu w danym regionie. Dla centralnej Polski, gdzie zimowe noce potrafią przynieść -20°C, napięcie modułu o Voc 40 V wzrośnie do około 47 V na string, co przy dwunastu modułach daje 564 V wciąż bezpiecznie poniżej limitu 1000 V, ale już w strefie wymagającej precyzyjnego kalkulowania rezerwy.

Każdy falownik określa także maksymalny prąd wejściowy (Imax) na każdy MPPT, a ten parametr determinuje, ile stringów można równolegle podłączyć do jednego trackeru. Przy falowniku oferującym Imax 20 A na kanał MPPT i stringach generujących prąd Imp rzędu 8,5 A, bezpiecznie połączymy maksymalnie dwa stringi równolegle bez ryzyka przeciążenia. Przekroczenie tego progu prowadzi do ograniczenia mocy lub wyzwolenia zabezpieczeń, co w praktyce oznacza zmarnowany potencjał modułów.

Mikrofalowniki i optymalizery eliminują te ograniczenia, pozwalając na niezależne śledzenie punktu maksymalnej mocy każdego modułu z osobna. W systemie z mikrofalownikami moduły łączy się równolegle dopiero na poziomie AC, a każdy z nich pracuje w swoim optymalnym punkcie, nawet jeśli moduł jest częściowo zacieniony. To rozwiązanie znacząco podnosi koszt instalacji mikrofalownik to wydatek rzędu 400‑600 PLN za sztukę ale zwraca się w lokalizacjach o niestabilnym nasłonecznieniu lub skomplikowanej geometrii dachu.

Polecamy szeregowe łączenie paneli fotowoltaicznych

Rozbudowa istniejącej instalacji wymaga zapasu zarówno napięciowego, jak i prądowego. Planując dodanie kolejnych modułów za dwa lub trzy lata, warto już teraz pozostawić wolny kanał MPPT lub zadbać o to, aby stringi operowały w dolnej połowie zakresu MPPT, tworząc rezerwę na przyszłe rozszerzenie. W przeciwnym razie rozbudowa wymaga wymiany falownika, co generuje koszty porównywalne z samym dodatkowym zestawem modułów.

Zabezpieczenia i normy okablowania PV

Bezpieczeństwo instalacji fotowoltaicznej regulują normy międzynarodowe, z których najważniejsze to IEC 62446 dotycząca wymagań odbiorczych instalacji PV oraz IEC 61730 definiująca kryteria bezpieczeństwa modułów. W Polsce odpowiednikiem jest norma PN-EN 62446, która weszła do praktyki projektowej w 2017 roku i nakłada obowiązek dokumentowania rezystancji izolacji, ciągłości uziemienia oraz poprawności polaryzacji stringów przed oddaniem instalacji do użytku.

Każdy string połączony równolegle musi być zabezpieczony bezpiecznikiem topikowym o odpowiednim napięciu znamionowym i prądzie znamionowym dobranym do maksymalnego prądu modułów powiększonego o współczynnik 1,25 uwzględniający ewentualny wzrost natężenia przy intensywnym nasłonecznieniu. Dla stringów o Imp 9 A stosuje się bezpieczniki 15 A lub 20 A, w zależności od charakterystyki modułów i warunków temperaturowych panujących w skrzynce rozdzielczej.

Dioda blokująca w stringu szeregowym zapobiega przepływowi prądu wstecznego z innych stringów, gdy jeden z nich pracuje w obniżonym punkcie mocy. W nowoczesnych falownikach diody te są integralną częścią konstrukcji urządzenia, ale przy zewnętrznych skrzynkach połączeniowych trzeba je instalować osobno. Ich spadek napięcia (rzędu 0,6‑0,8 V) powoduje niewielkie straty mocy, które przy projektowaniu dużych instalacji należy uwzględnić w bilansie energetycznym.

Przekrój przewodów DC dobiera się na podstawie maksymalnego prądu oraz dopuszczalnego spadku napięcia (ΔU), który według wytycznych instalacyjnych nie powinien przekraczać 2 % napięcia nominalnego w obwodzie DC. Dla stringu o napięciu 500 V oznacza to limit spadku rzędu 10 V, co przy długości okablowania 30 metrów i prądzie 9 A wymaga przewodu o przekroju minimum 4 mm² dla miedzi lub 6 mm² dla aluminium. Zwiększenie przekroju do 6 mm² redukuje straty o połowę, co przy rocznej produkcji 5 MWh przekłada się na odzyskanie kilograma miedzi w postaci wygenerowanej energii każdego roku.

Uziemienie konstrukcji wsporczej oraz ekranów przewodów to nie tylko wymóg normowy, ale również element ochrony przeciwpiorunowej. Moduły montowane na dachu stanowią naturalny punkt przyciągający wyładowania atmosferyczne, a prawidłowo wykonane połączenie wyrównawcze między wszystkimi elementami metalowymi instalacji minimalizuje ryzyko powstania łuku elektrycznego lub uszkodzenia modułów. Warto pamiętać, że ogniwo fotowoltaiczne to nie tylko źródło energii, ale także receptor przy odpowiedniej polaryzacji potencjału może dojść do degradacji materiału półprzewodnikowego na skutek korozji elektrochemicznej.

Instalacja z konfiguracją mieszaną szeregowo‑równoległą wymaga starannego rozplanowania tras okablowania, aby zminimalizować różnice długości przewodów dochodzących do falownika. Niesymetria prowadzi do nierównomiernego obciążenia kanałów MPPT i obniżenia sprawności konwersji, a w ekstremalnych przypadkach może wywołać zjawisko biasowania prądu stałego, które powoduje asymetrię obciążenia transformatora sieciowego w falownikach transformatorowych.

Dla inwestorów planujących rozbudowę instalacji w ciągu najbliższych pięciu lat rekomendowane jest projektowanie z zapasem minimum 20 % mocy falownika względem obecnego zestawu modułów oraz rezerwą napięciową w każdym stringu pozwalającą na dodanie dwóch lub trzech kolejnych modułów bez zmiany konfiguracji. Taki margines bezpieczeństwa kosztuje niewiele podczas realizacji, a eliminuje konieczność kosztownej wymiany całego osprzętu przy rozbudowie.
