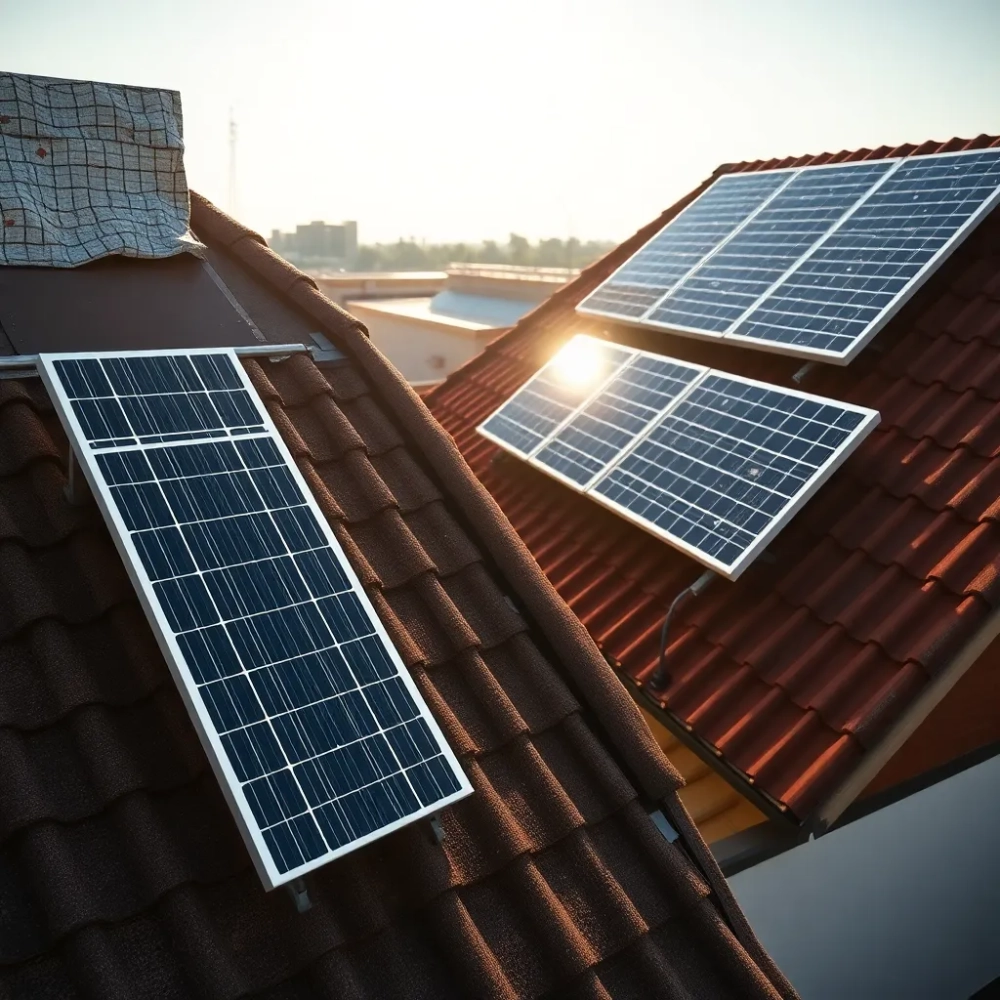

Panele fotowoltaiczne: Montaż Pionowo czy Poziomo? Porównanie Orientacji Modułów PV

Gdy śnimy o własnym, darmowym prądzie z dachu, nie wystarczy postawić paneli "jakkolwiek"; diabeł tkwi w szczegółach, a jednym z nich jest orientacja. Stąd kluczowe pytanie, które spędza sen z powiek wielu inwestorów: panele fotowoltaiczne pionowo czy poziomo? Choć intuicja mogłaby podpowiadać jedno rozwiązanie, w praktyce kluczowa, a zarazem najtrafniejsza odpowiedź brzmi: to złożona kwestia, zależna od wielu czynników.

Orientacja paneli PV (pion czy poziom) a uzyski energii i zacienienie

Maksymalizacja uzysku z instalacji fotowoltaicznej to cel numer jeden dla każdego inwestora, a kluczowe dla jego osiągnięcia jest to, gdzie dokładnie znajdą się panele i w jakiej orientacji. Intuicyjnie szukamy strony południowej, bo tam słońca jest najwięcej w ciągu dnia. Ale czy sam kierunek wystarczy, czy może orientacja fizyczna panelu ma tu cokolwiek do rzeczy?

Na pierwszy rzut oka wydaje się, że jeśli dach skierowany jest na południe i ma idealny kąt nachylenia około 30-40 stopni, to orientacja modułu (pionowa czy pozioma) jest drugorzędna. Jednak rzeczywistość często weryfikuje tę teorię. Panele nie wisią w próżni; są na nich kominy, wywietrzniki, okna dachowe, lukarny, a w pobliżu mogą rosnąć drzewa czy stać inne budynki.

Wyobraźmy sobie standardowy panel o wymiarach, powiedzmy, 1.7 metra na 1.1 metra. Montując go poziomo, mamy szeroki "prostokąt" o szerokości 1.7m i wysokości 1.1m. W orientacji pionowej panel staje się "wieżą" o wysokości 1.7m i szerokości 1.1m. Ta prosta zamiana ról ma ogromne konsekwencje, gdy przyjrzymy się cieniom.

Jak widzieliśmy w symulowanych danych, cienki, poziomy cień od rurki wentylacyjnej przechodzący przez dół panelu może mniej zaszkodzić panelowi poziomemu, uderzając tylko w jedną jego sekcję (ok. 1/3 modułu w pionie), niż panelowi pionowemu, gdzie ten sam cień może przeciąć dwie, a nawet trzy sekcje w pionie w zależności od precyzyjnego ułożenia, wyłączając znacznie większą część panelu.

Z drugiej strony, wysoki, wąski cień rzucany przez komin na boczny krawędzi panelu może być bardziej problematyczny dla panelu poziomego, uderzając w szeroki bok i potencjalnie wyłączając całą sekcję wzdłuż długiego boku. Ten sam cień na panelu pionowym uderzyłby w wąski bok, być może tylko marginalnie wpływając na uzysk.

Drobne błędy w planowaniu umiejscowienia paneli, nieuwzględniające subtelnego ruchu cieni w ciągu dnia i roku, mogą drastycznie obniżyć wydajność. Nawet minimalne zacienienie jednej z sekcji modułu, nieefektywnie zarządzane przez falownik (szczególnie stringowy bez optymalizatorów), może doprowadzić do zmniejszenia produkcji prądu w całym szeregu paneli. Unikanie zacienienia paneli fotowoltaicznych jest świętością projektowania.

Praktyka pokazuje, że czasami orientacja panelu decyduje o tym, czy w ogóle da się go zmieścić na dachu w sposób pozwalający na uniknięcie zacienionych obszarów. Wąski pas dachu między dwoma lukarnami może pozwolić tylko na jeden rząd paneli pionowo, podczas gdy orientacja pozioma w ogóle nie wchodzi w grę ze względu na ich szerokość.

Zrozumienie wpływu diod bocznikujących jest tutaj absolutnie fundamentalne. Większość współczesnych paneli ma 3 diody, dzielące panel na trzy "elektryczne" części wzdłuż dłuższego boku. Jeśli cień pada na którąś z tych części, dioda ją "bypassuje", czyli omija, izolując tę zacienioną sekcję. Reszta panelu może działać, ale moc jest zredukowana. Orientacja (pion/poziom) decyduje o tym, czy cień (który ma określony kształt, np. wąski poziomy pas czy szeroki pionowy prostokąt) przecina jedną, dwie czy wszystkie trzy sekcje.

Dlatego tak ważna jest precyzyjna analiza zacienienia dla konkretnej lokalizacji dachu w różnych porach dnia i roku. Wybór orientacji paneli (pion czy poziom) powinien być podyktowany właśnie tą analizą, w kontekście minimalizowania wpływu potencjalnych cieni, które mogą być nieuniknione.

Pamiętajmy, że choć idealnie jest mieć panele skierowane na południe przy optymalnym kącie, rzeczywiste dachy rzadko są idealne. Orientacja (pionowa/pozioma) może pozwolić na lepsze zagospodarowanie dostępnej powierzchni dachu, umożliwiając montaż większej liczby paneli w obszarach wolnych od cienia lub minimalizując jego negatywne skutki, a to bezpośrednio przekłada się na wyższy całkowity uzysk z instalacji. Montaż paneli fotowoltaicznych w optymalnej orientacji to nie tylko kąt nachylenia, ale też dopasowanie ich fizycznego układu do warunków panujących na dachu.

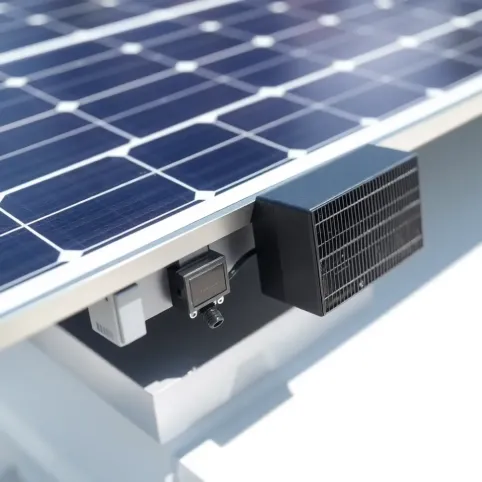

W przypadku systemów z optymalizatorami mocy lub mikroinwerterami, problem zacienienia pojedynczego panelu czy nawet jego części ma mniejszy wpływ na resztę instalacji. Nadal jednak panel pod cieniem produkuje mniej, a orientacja (pion/poziom) nadal wpływa na to, jak dany wzór cienia oddziałuje na jego wydajność, co finalnie sumuje się w całkowitym uzysku instalacji. Nawet nowoczesne technologie nie zastąpią po prostu unikania cienia tam, gdzie to tylko możliwe.

Przykładem może być dach dwuspadowy z kominem pośrodku. Poranne i popołudniowe słońce rzuca długie cienie. Jeśli komin jest wąski, a słońce jest nisko, cień może przyjąć formę długiej, poziomej kreski. Wtedy panele poziome mogą lepiej sobie z nim poradzić. Gdy słońce jest wyżej, cień jest krótszy, bardziej przypominając kształt komina. W zależności od tego, jak ten kształt pada na panel pionowy vs poziomy, jeden z nich może okazać się korzystniejszy. Diabeł naprawdę tkwi w tych szczegółach!

Dopasowanie orientacji (pionowej czy poziomej) do typu dachu i konstrukcji wsporczej

Gdzie najczęściej lądują panele PV? Oczywiście na dachach domów jednorodzinnych – to chyba najbardziej naturalne i ekonomiczne miejsce, pod warunkiem, że spełnia podstawowe wymagania techniczne. Ale nawet tutaj, wybór między orientacją pionową a poziomą nie jest obojętny i zależy mocno od typu dachu oraz zastosowanej konstrukcji wsporczej.

Na dachach skośnych, które wciąż stanowią większość, montaż paneli jest zazwyczaj najprostszy i najtańszy. Nie wymaga on skomplikowanych stelaży, bo odpowiedni kąt nachylenia jest już dany przez sam dach. Panele montuje się do specjalnych szyn, które za pomocą uchwytów (haków) są mocowane bezpośrednio do konstrukcji dachu, najczęściej do krokwi.

I tu pojawia się pierwszy czynnik różnicujący: rozstaw krokwi. W Polsce standardowy rozstaw to często około 90 cm. Typowy panel o wymiarach 1.7m x 1.1m, montowany poziomo, będzie miał szerokość 1.7m. Potrzebuje on wsparcia w dwóch punktach na szerokości, co oznacza, że szyny muszą przebiegać poziomo, prostopadle do krokwi. Może być to montaż na 2-3 szynach pod panelem. Montaż na standardowych hakach na krokwie jest wykonalny, ale wymaga precyzyjnego planowania rozmieszczenia szyn, aby pokrywały się z krokami niezależnie od rozstawu.

Gdy ten sam panel o wymiarach 1.7m x 1.1m montujemy pionowo, jego szerokość to 1.1m. Szyny biegną wtedy pionowo, równolegle do krokwi. Panel mocowany jest do szyn w dwóch punktach na wysokości (1.7m). Takie rozwiązanie często okazuje się bardziej elastyczne w przypadku typowego rozstawu krokwi, bo szyny w prostszy sposób można zgrać z ich położeniem. Poza tym, dłuższe szyny pionowe mogą "przeskakiwać" przez przeszkody jak kominy czy okna dachowe, a panele mogą być dokładane obok siebie na tych samych szynach.

Panele montowane pionowo na dachu skośnym, gdzie szyny biegną w pionie, mogą lepiej "pasować" do niektórych kształtów dachu, zwłaszcza jeśli dach jest wysoki i wąski. Poziomy montaż, z szynami w poziomie, może z kolei lepiej wyglądać i być bardziej efektywny na szerokich, ale mniej stromych dachach, pozwalając na układanie paneli jak "cegiełek". Sposób montażu paneli fotowoltaicznych na dachu skośnym jest kluczowy dla estetyki i struktury.

Dachy płaskie to zupełnie inna bajka. Tutaj panele muszą być wyniesione i pochylone pod optymalnym kątem, najczęściej na południe lub w układzie wschód-zachód, aby produkować energię efektywnie. Używa się do tego specjalnych konstrukcji wsporczych. Są to albo stelaże wolnostojące obciążane balastem (np. bloczkami betonowymi), co jest montażem bezinwazyjnym, albo stelaże kotwione do dachu (montaż inwazyjny, wymagający wierceń).

W przypadku stelaży balastowych na dachach płaskich, orientacja paneli (pionowa czy pozioma) ma ogromne znaczenie, głównie ze względu na obciążenia wiatrem (o czym szerzej później) i wymagany balast. Standardowe konstrukcje często projektuje się pod kątem konkretnej orientacji. Stelaże pod panele poziome są zazwyczaj niższe, stabilniejsze i wymagają mniejszego balastu na panel niż stelaże pod wyższe panele pionowe, które działają jak żagle. Montaż paneli fotowoltaicznych na dachu płaskim wymaga szczególnej uwagi na nośność i wiatr.

Decydując się na montaż na dachu płaskim, musimy bezwzględnie skontrolować jego nośność. Dodatkowa stalowa konstrukcja, panele i balast to spore obciążenie, które musi zostać bezpiecznie przeniesione na strukturę budynku. Specjalista oceni, czy dach wytrzyma, a przy okazji podpowie, czy lepszy będzie montaż inwazyjny, który rozkłada ciężar na większej powierzchni i nie wymaga balastu (choć narusza poszycie dachu), czy bezinwazyjny, gdzie obciążenie jest punktowe i wymaga stosu bloczków betonowych (np. 100-300 kg na panel w zależności od konstrukcji, orientacji i strefy wiatrowej!).

Jeśli chodzi o kąt ustawienia paneli, optymalnym kątem w Polsce jest zazwyczaj około 30-40° dla maksymalizacji rocznego uzysku. Dachy skośne o mniejszym nachyleniu (np. 10-15°) będą mniej efektywne, bo słońce zimą operuje niżej, a panele pod małym kątem słabiej się samooczyszczają (deszcz czy topniejący śnieg gorzej zsuwają brud). Na takich dachach skośnych, jeśli nie chcemy tracić na produkcji, również można zastosować systemy podnoszące kąt panelu, podobnie jak na dachach płaskich – i tu znów orientacja (pion/poziom) wpłynie na rodzaj i koszt stelaża.

Istnieją konstrukcje stelaży zarówno pod panele poziome, jak i pionowe, zarówno dla dachów płaskich (umożliwiające regulację kąta nachylenia np. 15°, 20°, 25°), jak i dla bardzo płaskich dachów skośnych (poniżej 15°). Co więcej, są stelaże umożliwiające montaż paneli w orientacji wschód-zachód, co często stosuje się na dachach płaskich w celu lepszego rozłożenia produkcji w ciągu dnia i zmniejszenia obciążeń wiatrowych, a tutaj również orientacja panelu (pion/poziom) będzie podyktowana typem wybranego stelaża.

Należy również pamiętać o zachowaniu odpowiedniego odstępu paneli od powierzchni dachu (wentylacja) oraz od krawędzi dachu (wymogi przeciwpożarowe i wiatrowe). Orientacja panelu (np. dłuższa krawędź wzdłuż okapu czy w poprzek) wpłynie na to, jak panel leży względem tych krawędzi i jakie odstępy należy zachować, co może determinować możliwość zmieszczenia planowanej liczby modułów na dostępnej powierzchni. Dopasowanie paneli fotowoltaicznych pionowo czy poziomo do konstrukcji to nie tylko stabilność, ale i efektywne wykorzystanie przestrzeni.

Estetyka instalacji i obciążenia wiatrem: Panele pionowo czy poziomo?

Dla wielu inwestorów, oprócz czysto technicznych aspektów i ekonomii, ogromne znaczenie mają również walory estetyczne instalacji fotowoltaicznej. W końcu to coś, co będzie przez lata widoczne na naszym dachu czy w ogrodzie. I tutaj orientacja paneli – pionowa czy pozioma – gra niemałą rolę w tym, jak całość wkomponuje się w bryłę domu czy wygląd otoczenia.

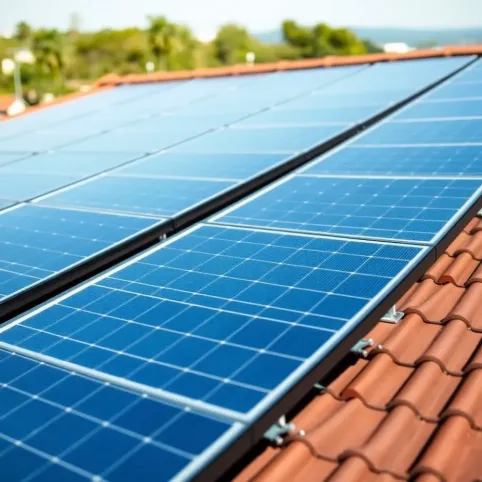

Na standardowych dachach skośnych, montaż poziomy (landscape) często bywa postrzegany jako bardziej harmonijny. Panele ułożone w ten sposób, z ich dłuższą krawędzią biegnącą równolegle do okapu dachu i rzędów dachówek, wizualnie lepiej komponują się z horyzontalnymi liniami dachu. Instalacja wydaje się niższa i bardziej "przyklejona" do powierzchni.

Montaż pionowy (portrait) na dachu skośnym, gdzie panele są wyższe niż szersze, może wyglądać nieco bardziej dynamicznie, ale na niektórych dachach, zwłaszcza tych szerokich o małym nachyleniu, może sprawiać wrażenie, jakby "stawiały czoła" niebu, zamiast dyskretnie wtapiać się w pokrycie. Jednak na wąskich połaciach lub między przeszkodami, układ pionowy może być jedynym sposobem na efektywne wypełnienie przestrzeni, a co za tym idzie – uzyskanie satysfakcjonującej mocy instalacji, nawet jeśli estetycznie nie jest to ideał.

Na dachach płaskich, gdzie panele są wyniesione na stelażach, estetyka zależy głównie od wysokości i kąta ustawienia stelaża oraz tego, czy instalacja jest widoczna z poziomu gruntu czy okien. Tutaj panele w orientacji poziomej na niższych stelażach często wyglądają mniej "dominująco" i bardziej masywnie, podczas gdy panele pionowe na wyższych stelażach są bardziej rzucające się w oczy i mogą zaburzać linię dachu. Jeśli jednak dach jest niewidoczny, kwestie estetyczne schodzą na dalszy plan, ustępując miejsca technicznym i ekonomicznym.

Przejdźmy do walki z żywiołem, czyli obciążeń wiatrem. To aspekt absolutnie krytyczny dla bezpieczeństwa i trwałości każdej instalacji fotowoltaicznej. Panele na dachu działają jak żagle, narażone są na siłę parcia (wiatr wiejący na ich przednią powierzchnię) oraz, co często bardziej problematyczne, na siłę ssania (wiatr wiejący nad dachem lub odrywane wiry powietrza generujące podciśnienie nad panelami). Największe siły ssące występują zazwyczaj na krawędziach i w narożnikach dachu.

Orientacja paneli ma bezpośredni wpływ na sposób, w jaki obciążenie wiatrem przenosi się na konstrukcję wsporczą i dalej na dach. Panel w orientacji pionowej, będąc wyższy, może łapać więcej wiatru, zwłaszcza w układach na dachach płaskich. Dłuższe krawędzie panelu poziomego ułożone równolegle do okapu mogą być bardziej podatne na siły ssące podrywające je od spodu na krawędziach dachu, co wymaga szczególnej uwagi na typ i rozmieszczenie klem mocujących oraz szyn.

Na dachach płaskich, gdzie stosuje się stelaże balastowe, orientacja paneli ma fundamentalne znaczenie dla wymaganego ciężaru balastu. Niższy profil panelu poziomego ustawionego pod standardowym kątem (~15-25° na płaskim dachu) generuje mniejsze obciążenia wiatrem niż panel pionowy o tej samej powierzchni, ale większej wysokości. To oznacza, że instalacja w orientacji poziomej często wymaga znacznie mniejszej ilości balastu na panel (czasem nawet o 20-30% mniej!), co jest ogromną zaletą zarówno dla nośności dachu, jak i kosztów materiałów i logistyki. Obciążenia wiatrem paneli fotowoltaicznych to klucz do stabilnej konstrukcji.

Konstrukcje pod panele pionowe na dachach płaskich, choć istnieją i są stosowane (np. w przypadku bardzo ograniczonej powierzchni dachu, gdzie liczy się każdy centymetr), wymagają solidniejszych stelaży i większych balastów lub silniejszych kotwień, aby zapewnić taką samą odporność na wiatr jak panele poziome. Siły ssące w narożnikach i na krawędziach dachu są na tyle duże, że wymagają zagęszczenia punktów mocowania lub zwiększenia balastu w tych strefach, a kształt panelu (pion/poziom) wpływa na optymalne rozmieszczenie tych wzmocnień.

W przypadku dachów skośnych, chociaż główna konstrukcja dachu przejmuje większość sił wiatru, same panele dodają nową powierzchnię żaglową. Typ mocowania paneli do szyn (klamry końcowe, środkowe), rozmieszczenie szyn względem krokwi oraz orientacja panelu wpływają na to, jak siły wiatru są przenoszone. Standardowe systemy montażowe są testowane i certyfikowane pod kątem różnych obciążeń, ale zawsze warto upewnić się, że wybrana orientacja paneli jest w pełni kompatybilna z certyfikacją konkretnego systemu montażowego dla danej strefy wiatrowej i śniegowej, oraz że instalator stosuje się do wytycznych producenta.

Ostatecznie, wybór orientacji panelu – czy będzie to montaż paneli fotowoltaicznych pionowo, czy poziomo – musi być wynikiem kompromisu, a raczej optymalizacji. Bierzemy pod uwagę maksymalizację produkcji energii (walka z cieniem i dopasowanie do optymalnego kąta/kierunku), możliwości techniczne wynikające z typu dachu i konstrukcji wsporczej, a także obciążenia wiatrem i wreszcie, estetykę. Każdy z tych czynników ma swoje "za" i "przeciw" dla danej orientacji, a najlepsze rozwiązanie jest często specyficzne dla konkretnego projektu.

Planując instalację, warto dyskutować z projektantem i instalatorem o wpływie orientacji na wszystkie te aspekty. Czasem niewielka zmiana orientacji kilku paneli może znacząco poprawić odporność na wiatr lub uniknąć problematycznego cienia, kosztem minimalnej zmiany w estetyce. To detale, które finalnie decydują o długoterminowej, bezproblemowej eksploatacji i satysfakcji z posiadanej instalacji fotowoltaicznej.

Patrząc na trendy, na dachach skośnych w Polsce dominuje orientacja pozioma, częściowo ze względów estetycznych, częściowo z praktycznych (dopasowanie do typowego rozstawu krokwi i szerokości dachu). Na dachach płaskich, ze względu na mniejsze wymagania balastowe i często lepsze dopasowanie do standardowych systemów stelaży wolnostojących, również dominuje orientacja pozioma. Jednak każdy przypadek jest inny, a możliwości montażowe i wymagania inwestora mogą uzasadniać wybór orientacji pionowej.

Pamiętajmy też o rozmiarach samych paneli – producenci wprowadzają na rynek moduły o coraz większej mocy, często rosnące w rozmiarach, ale zachowujące zbliżony stosunek boków (mniej więcej 1.7 x 1.1m, 2.0 x 1.0m, etc.). Ich dokładne wymiary (długość i szerokość) w konfiguracji pionowej i poziomej są podstawowymi danymi wejściowymi do planowania układu paneli na dachu, dopasowania ich do systemu szyn montażowych i oceny, jak będą reagować na specyficzne dla danej lokalizacji zacienienia i obciążenia wiatrem. Poziomy montaż paneli fotowoltaicznych vs. pionowy to kwestia geometrii i fizyki.
