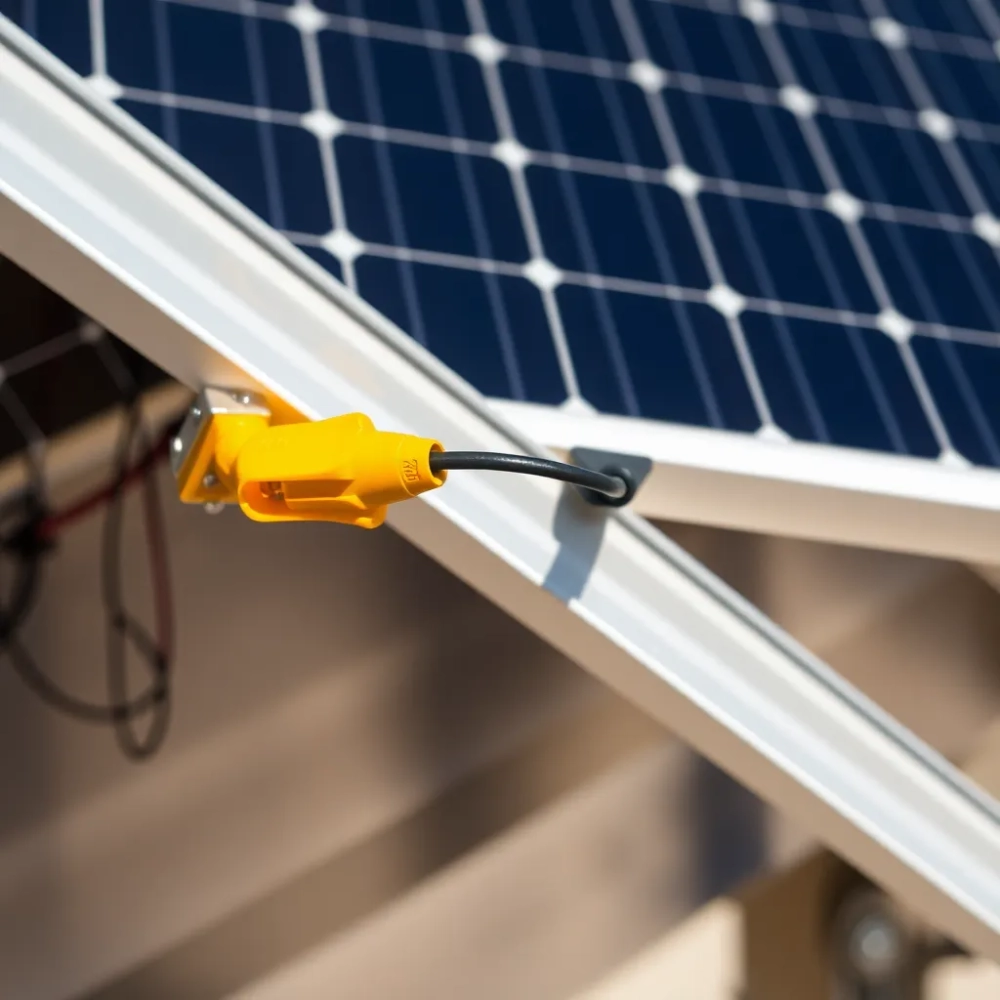

Połączenie Szeregowe Paneli Fotowoltaicznych: Przewodnik 2025

Każdego dnia słońce wysyła w naszym kierunku ogromną energię. Kluczem do jej wykorzystania są panele fotowoltaiczne, które jednak rzadko pracują w pojedynkę; aby zasilić dom czy firmę, trzeba je połączyć w większe systemy. Istnieją fundamentalne sposoby na zespalanie tych modułów, a jednym z kluczowych jest połączenie szeregowe paneli fotowoltaicznych. Ten system polega na intuicyjnym spięciu przewodów, gdzie łączy się dosłownie plusy z minusami, tworząc jeden długi obwód.

Analizując typowe konfiguracje systemów fotowoltaicznych, dostrzegamy dwie dominujące metody łączenia modułów, które mają zasadniczy wpływ na charakterystykę elektryczną instalacji. Przyjrzyjmy się, jak te podejścia różnią się w praktyce i jakie niosą ze sobą konsekwencje dla przepływu energii.

Zaprezentowane zestawienie dobitnie pokazuje, że wybór metody połączenia nie jest przypadkowy, lecz strategiczną decyzją inżynierską, ściśle powiązaną z topologią instalacji, warunkami środowiskowymi i oczekiwaniami dotyczącymi wydajności. Różnice w sposobie skalowania napięcia i natężenia determinują, jaki typ falownika będzie optymalny i jak system zareaguje na typowe wyzwania eksploatacyjne, takie jak częściowe zacienienie czy zabrudzenie modułów.

Jak Połączenie Szeregowe Wpływa na Napięcie i Natężenie?

Gdy mówimy o elektryczności, napięcie możemy postrzegać jako "ciśnienie" popychające prąd, a natężenie jako ilość tego "płynu" przepływającego przez dany punkt w jednostce czasu. W konfiguracji, jaką oferuje połączenie szeregowe paneli, moduły są układane w łańcuch, gdzie wyjście "plus" jednego panelu łączy się z wejściem "minus" kolejnego, i tak dalej, aż do uformowania kompletnego łańcucha znanego jako "string". Ten sposób spięcia przypomina łączenie baterii w latarkę: ich indywidualne napięcia dodają się, zwiększając całkowite napięcie dostępne na końcu szeregu.

Dlaczego wyższe napięcie w stringu jest często pożądane? Klucz leży w fizyce przesyłu energii elektrycznej. Moc (P) jest iloczynem napięcia (V) i natężenia (I), czyli P = V * I. Straty mocy w przewodach wynikają głównie z rezystancji przewodów i są proporcjonalne do kwadratu natężenia prądu (P_straty = I^2 * R). Aby przesłać tę samą moc na większe napięcie, wymagane jest niższe natężenie prądu. Niższe natężenie oznacza mniejsze straty w kablach przy tej samej grubości przewodów, lub też pozwala na zastosowanie cieńszych i tańszych kabli przy akceptowalnym poziomie strat.

Wyobraźmy sobie 10 paneli, każdy o mocy 400 Wp, nominalnym napięciu 40V (Voc) i natężeniu 10A (Isc). W połączeniu szeregowym tych 10 paneli, sumaryczne napięcie obwodu otwartego (Voc) teoretycznie wyniesie 10 * 40V = 400V. Jednak natężenie prądu zwarcia (Isc) całego stringu pozostanie na poziomie pojedynczego modułu, czyli około 10A. W ten sposób otrzymujemy system o mocy 4000 Wp (4 kWp) operujący przy znacznie wyższym napięciu DC niż pojedynczy moduł.

To skalowanie napięcia ma bezpośredni wpływ na falownik – serce każdej instalacji fotowoltaicznej, które zamienia prąd stały (DC) z paneli na prąd zmienny (AC) używany w naszych domach i sieciach. Falowniki stringowe, najczęściej stosowane w większych instalacjach, pracują optymalnie w określonym "oknie napięciowym" DC. Dzięki połączeniu szeregowemu, możemy łatwiej osiągnąć i utrzymać napięcie w zakresie pracy falownika, nawet przy mniejszej liczbie paneli, co ułatwia projektowanie i konfigurację systemu.

Analizując dane techniczne typowego falownika o mocy 5 kW, często zobaczymy zakres napięć wejściowych DC, powiedzmy od 100V do 550V. Połączenie szeregowe pozwala nam dobrać odpowiednią liczbę paneli (np. 4 panele 40V = 160V; 10 paneli 40V = 400V; 13 paneli 40V = 520V) tak, aby napięcie stringu mieściło się w tym oknie. To jest kluczowe dla efektywnej pracy MPPT (Maximum Power Point Tracking), mechanizmu w falowniku, który śledzi optymalny punkt pracy paneli, maksymalizując produkcję energii.

Parametry elektryczne stringu szeregowego nie są jednak niezmienne. Zależą od szeregu czynników środowiskowych, które redakcja często omawia w analizach wydajności. Intensywność nasłonecznienia (irradiancja) ma silny wpływ na natężenie prądu: im więcej słońca, tym większe natężenie. Temperatura modułów działa odwrotnie – im wyższa temperatura, tym niższe napięcie (choć wpływ na natężenie jest mniejszy i pozytywny, to ogólny efekt wysokiej temperatury na moc jest negatywny ze względu na silniejszy spadek napięcia).

To właśnie czynniki zewnętrzne sprawiają, że monitorowanie i zrozumienie zachowania stringu szeregowego jest tak ważne. Na przykład, poranny chłód i niskie słońce dadzą stosunkowo wysokie napięcie, ale niskie natężenie. Pełne letnie słońce w południe oznacza niższe napięcie (z powodu wysokiej temperatury modułów), ale wysokie natężenie. Z kolei, w pochmurny dzień oba parametry będą niższe.

Częstotliwość i dokładność czyszczenia paneli ma znaczący wpływ na produkcję, bezpośrednio wpływając na te parametry. Brud, kurz, pyłki czy ptasie odchody, tworząc fizyczną barierę dla światła, redukują ilość słońca docierającą do ogniw, co przekłada się na niższe natężenie prądu. A jak już wiemy, w szeregu, spadek natężenia w jednym module potencjalnie obniża natężenie w całym stringu. Regularne inspekcje i czyszczenie są więc równie ważne, jak samo projektowanie instalacji.

Patrząc na tę złożoność, łatwo zrozumieć, dlaczego eksperci kładą taki nacisk na szczegółową analizę lokalnych warunków przed przystąpieniem do projektu. Połączenie szeregowe skaluje napięcie efektywnie, minimalizując straty transmisyjne, ale jest jednocześnie wrażliwe na niejednorodne warunki pracy, co omówimy bardziej szczegółowo przy wadach. To zniuansowane podejście, w którym wykorzystujemy zalety wysokiego napięcia przy jednoczesnej świadomości wpływu środowiska, jest kluczowe dla optymalizacji produkcji energii.

Znaczenie odpowiedniego dopasowania liczby paneli w stringu do falownika nie można przecenić. Zbyt wysokie napięcie stringu może uszkodzić falownik, podczas gdy zbyt niskie napięcie (poza oknem MPPT) sprawi, że falownik po prostu się nie uruchomi lub będzie pracował nieefektywnie. Dlatego dokładne obliczenia oparte na danych producenta modułów (Voc przy różnych temperaturach) i falownika są fundamentalnym etapem projektowania każdej profesjonalnej instalacji szeregowej.

Podsumowując wpływ konfiguracji szeregowej na elektrykę: otrzymujemy system o sumowanym napięciu i natężeniu ograniczonym przez pojedynczy moduł. To architektoniczny wybór podyktowany dążeniem do efektywności przesyłu energii i kompatybilności z falownikami stringowymi, jednak wymagający czujności wobec zmiennych warunków, które mogą zaburzyć tę równowagę i obniżyć wydajność całego łańcucha paneli.

Aby zilustrować wpływ liczby paneli w szeregu na napięcie stringu, możemy posłużyć się prostym modelem. Zakładamy, że każdy panel ma napięcie obwodu otwartego (Voc) wynoszące około 40V w standardowych warunkach testowych (STC), ale warto pamiętać, że rzeczywiste napięcie pracy w punkcie mocy maksymalnej (Vmpp) jest niższe, a także zmienia się z temperaturą. Poniższy wykres pokazuje przykładowe napięcie dla różnej liczby paneli połączonych szeregowo, pomijając chwilowo wpływ temperatury i obciążenia, skupiając się na sumowaniu napięć nominalnych Voc.

Zalety Połączenia Szeregowego Paneli Fotowoltaicznych

Choć każdy rodzaj połączenia paneli fotowoltaicznych – zarówno szeregowe, jak i równoległe – posiada swoje unikalne cechy i potencjał do zapewnienia wydajnej pracy, połączenie szeregowe modułów PV oferuje zestaw konkretnych korzyści, które predysponują je do zastosowania w określonych typach instalacji. Nie bez powodu to właśnie ten model architektoniczny przez długi czas był standardem w branży fotowoltaicznej i nadal stanowi fundament wielu nowoczesnych systemów dachowych i gruntowych.

Pierwszą i nierzadko najistotniejszą zaletą jest wspomniane wcześniej zwiększanie napięcia systemowego poprzez sumowanie napięć poszczególnych modułów. Ta cecha ma bezpośrednie przełożenie na efektywność energetyczną instalacji, zwłaszcza na dłuższych dystansach między panelami a falownikiem. Prawo Ohma i zasady fizyki jasno wskazują, że przesyłanie energii elektrycznej przy wyższym napięciu pozwala na osiągnięcie tej samej mocy przy niższym natężeniu prądu. Niższe natężenie oznacza znaczącą redukcję strat energetycznych w okablowaniu DC, które, co tu kryć, są zawsze obecne.

Minimalizacja strat w przewodach pozwala na stosowanie przewodów o mniejszym przekroju w porównaniu do systemów pracujących przy niższym napięciu, a tej samej mocy. Mniejszy przekrój przewodów oznacza niższe koszty materiałów i łatwiejszy montaż. W przypadku dużych instalacji dachowych lub gruntowych, gdzie odległość od paneli do miejsca montażu falownika może wynosić kilkadziesiąt, a nawet ponad sto metrów, różnica w cenie i grubości potrzebnego okablowania staje się bardzo wymierna i ekonomicznie uzasadniona.

Kolejną istotną zaletą jest optymalne dopasowanie charakterystyki napięciowej stringu do wymogów pracy falowników stringowych. Te popularne inwertery są projektowane do działania w szerokim, ale konkretnym zakresie napięć DC. Tworząc odpowiednio długi łańcuch paneli, możemy łatwo osiągnąć napięcie, które znajduje się w "oknie" pracy MPPT falownika, zapewniając jego efektywny start rano i optymalne śledzenie punktu mocy maksymalnej przez większą część dnia. Przykładowo, falownik wymaga minimum 100V do startu – pojedynczy panel 40V tego nie zapewni, ale już trzy panele w szeregu (ok. 120V) uruchomią inwerter. To sprawia, że konfiguracja szeregowa jest często bardziej elastyczna pod kątem uruchamiania falownika przy niższych poziomach nasłonecznienia, niż system oparty na małej liczbie niskonapięciowych obwodów.

Rozważmy scenariusz projektowania instalacji. Przy ograniczonej przestrzeni dachu, połączenie szeregowe pozwala efektywniej wykorzystać potencjał pojedynczego falownika stringowego z kilkoma wejściami MPPT. Każde wejście MPPT może obsługiwać jeden lub dwa długie stringi paneli (w zależności od modelu i napięć), co upraszcza ogólną architekturę systemu w porównaniu do instalacji wymagającej wielu równoległych połączeń niskonapięciowych.

Z punktu widzenia kosztów, falowniki stringowe dedykowane do pracy z systemami szeregowymi są zazwyczaj bardziej koszt-efektywne w przeliczeniu na wat zainstalowanej mocy w porównaniu do systemów z mikroinwerterami czy optymalizatorami mocy, które stosuje się głównie w celu minimalizacji wpływu zacienienia w konfiguracjach mniej sprzyjających czystemu szeregowi. Niższy koszt zakupu samego falownika, w połączeniu z potencjalnie niższymi kosztami okablowania, często przekłada się na niższy całkowity koszt instalacji za kilowat zainstalowanej mocy szczytowej (kWp).

Dodatkowo, ze względu na swoją popularność i długą obecność na rynku, projektowanie instalacji szeregowej jest dobrze opanowane przez instalatorów, a komponenty takie jak złącza (np. typu MC4), zabezpieczenia DC (rozłączniki, bezpieczniki), czy same falowniki stringowe są powszechnie dostępne i zróżnicowane cenowo, co ułatwia wybór odpowiednich elementów i przyspiesza realizację projektu.

Warto także wspomnieć, że w idealnych warunkach – czyli na niezacienionym dachu, o jednolitej ekspozycji na słońce i stałej temperaturze paneli – dobrze zaprojektowany łańcuch paneli (string) w konfiguracji szeregowej może osiągnąć bardzo wysoką wydajność. W takich jednorodnych środowiskach, gdzie wszystkie panele pracują w niemal identycznych warunkach, potencjalne problemy związane z niezgodnością prądu są minimalne, a zalety wynikające z wysokiego napięcia stringu stają się w pełni wykorzystane, dostarczając energię do falownika z minimalnymi stratami przesyłu DC.

Doświadczenie pokazuje, że w prostych instalacjach dachowych, z jednym lub dwoma połaciami dachu skierowanymi na południe lub wschód/zachód, bez przeszkód w postaci drzew, kominów czy jaskółek dachowych, połączenie paneli w szereg jest często najbardziej optymalnym i ekonomicznym rozwiązaniem, które doskonale spełnia swoje zadanie, dostarczając oczekiwanej produkcji energii przez cały rok, wykorzystując potencjał wysokiego napięcia stringu.

Podsumowując, głównymi argumentami przemawiającymi za wyborem konfiguracji szeregowej są efektywność przesyłu energii dzięki pracy na wyższym napięciu, redukcja kosztów okablowania, idealne dopasowanie do falowników stringowych, co upraszcza start i działanie systemu MPPT, oraz potencjalnie niższy koszt całkowity instalacji. Te czynniki czynią szeregowe połączenie paneli wciąż atrakcyjnym i dominującym rozwiązaniem w wielu projektach fotowoltaicznych, zwłaszcza w środowiskach sprzyjających jednolitej pracy wszystkich modułów w stringu.

Wady Połączenia Szeregowych Paneli Fotowoltaicznych (W tym Wpływ Zacienienia)

Pomimo niekwestionowanych zalet związanych ze skalowaniem napięcia i efektywnością przesyłu energii, konfiguracja szeregowa paneli fotowoltaicznych, jak każde rozwiązanie techniczne, posiada swoje słabe strony. Najpoważniejszą z nich, która bywa tematem wielu dyskusji i błędnych założeń, jest wyjątkowa wrażliwość na zjawisko nazywane "efektem najsłabszego ogniwa". Ten efekt manifestuje się najsilniej pod wpływem zacienienia – częściowego lub całkowitego – nawet niewielkiego fragmentu jednego modułu w długim łańcuchu.

Zasada działania obwodu szeregowego dyktuje, że prąd przepływający przez cały obwód jest taki sam w każdym jego punkcie. Oznacza to, że natężenie prądu w całym stringu szeregowym jest ograniczone przez moduł (lub nawet sekcję modułu) o najniższej chwilowej wydajności prądowej. Wyobraźmy sobie to jak korek na autostradzie – jeśli jedno auto (panel) nagle zwolni lub się zatrzyma (częściowe zacienienie lub awaria), cały ruch za nim zwalnia do jego prędkości. W naszym przypadku "prędkością" jest natężenie prądu. Nawet jeśli 9 paneli w szeregu pracuje przy pełnym nasłonecznieniu i mogłoby wyprodukować 10A, a dziesiąty panel jest zacieniony w 10% i może wyprodukować tylko 8A, teoretyczne natężenie prądu całego stringu spadnie do poziomu tego najsłabszego panelu, czyli 8A. Wpływ zacienienia na string szeregowy jest więc katastrofalny dla produkcji energii.

To zjawisko nie ogranicza się tylko do cienia rzucanego przez drzewa, kominy, jaskółki czy sąsiednie budynki. Podobny efekt mogą wywołać inne czynniki prowadzące do nierównomiernego nasłonecznienia lub wydajności poszczególnych modułów w stringu. Należą do nich: nierównomierne zabrudzenie paneli (kurz, liście, ptasie odchody osadzone tylko na części stringu), różna temperatura pracy modułów (np. część dachu jest lepiej wentylowana), a nawet drobne różnice w degradacji modułów w czasie czy minimalne rozbieżności w parametrach fabrycznych (mismatching). Wszystko, co powoduje, że jeden moduł nie może przepuścić tyle samo prądu co jego sąsiedzi w szeregu, ogranicza przepływ dla całego łańcucha.

Aby zminimalizować negatywne skutki zacienienia i mismatchingu, wewnątrz większości paneli fotowoltaicznych stosuje się diody bocznikujące (bypass diodes). Są one włączane równolegle do sekcji ogniw w module (zazwyczaj panel 60-ogniwowy ma 3 takie sekcje, a 120-półogniwowy ma 6 sekcji i 3 diody bocznikujące). Gdy jedna sekcja panelu jest zacieniona i zaczyna ograniczać prąd stringu, dioda bocznikująca aktywuje się i "przejmuje" prąd, omijając tę zacienioną sekcję. Dzięki temu reszta stringu może pracować z wyższym prądem, ale za cenę "wyłączenia" tej części modułu z produkcji i spadku całkowitego napięcia stringu. To ważne: diody bocznikujące chronią przed powstawaniem tzw. hot spotów (przegrzewaniem się zacienionych ogniw), ale nie odzyskują utraconej z powodu zacienienia energii. Straty mocy w całym stringu wciąż występują, choć w mniejszym stopniu niż bez diod bocznikujących.

Inną wadą konfiguracji szeregowej, zwłaszcza w większych stringach, jest utrudnione monitorowanie i diagnostyka problemów na poziomie pojedynczego modułu. Jeśli produkcja całego stringu spada, może to być spowodowane zacienieniem, zabrudzeniem, awarią diody bocznikującej, degradacją jednego modułu lub uszkodzeniem okablowania. Bez monitorowania na poziomie modułu (którego standardowy falownik stringowy nie zapewnia), zidentyfikowanie źródła problemu w długim łańcuchu 15-20 paneli wymaga manualnych pomiarów lub zastosowania dodatkowych, kosztownych rozwiązań monitorujących. To może wydłużyć czas reakcji na usterkę i wpłynąć na czas przestoju instalacji.

Warto również pamiętać o ryzyku związanym z pracą na wysokim napięciu DC. Chociaż instalacje są projektowane z uwzględnieniem norm bezpieczeństwa, wysokie napięcia (kilkaset woltów DC) generowane w długich stringach szeregowych niosą potencjalne ryzyko powstania łuku elektrycznego (arc fault) w przypadku uszkodzenia izolacji przewodów lub nieprawidłowego połączenia. Nowoczesne falowniki często posiadają wbudowane systemy wykrywania łuku (AFCI), które minimalizują to ryzyko, ale jest to coś, czego należy być świadomym i co podkreśla znaczenie profesjonalnego montażu i użycia wysokiej jakości komponentów.

Dodatkowym ograniczeniem konfiguracji szeregowej jest jej mniejsza elastyczność w projektowaniu systemów na skomplikowanych dachach lub w miejscach, gdzie panele muszą być zorientowane w różnych kierunkach lub pod różnymi kątami. Panele połączone w jeden string szeregowy powinny pracować w jak najbardziej jednorodnych warunkach – tzn. być skierowane w tym samym kierunku, pod tym samym kątem nachylenia i mieć podobne warunki zacienienia/nasłonecznienia. Łączenie paneli zorientowanych na wschód i na zachód w tym samym stringu szeregowym skutkowałoby znaczącymi stratami, ponieważ gdy jedna część stringu byłaby dobrze nasłoneczniona rano, druga byłaby zacieniona (lub odwrotnie po południu), tworząc permanentny mismatch i obniżając wydajność całego łańcucha paneli.

Stąd w instalacjach narażonych na nierównomierne nasłonecznienie lub wymagających montażu paneli na wielu połaciach dachu, specjaliści często zalecają zastosowanie technologii pozwalających na optymalizację pracy na poziomie modułu (np. mikroinwerterów lub optymalizatorów mocy), które mimo wyższego kosztu jednostkowego, mogą zapewnić wyższą całkowitą produkcję energii przez cały cykl życia systemu, kompensując straty wynikające z problemów w tradycyjnych stringach szeregowych. Optymalizacja wydajności stringów w obliczu zmiennych warunków to kluczowe wyzwanie.

Podsumowując, połączenie szeregowe paneli mimo swoich zalet jest architekturą wrażliwą, szczególnie na wszelkie formy nierównomierności pracy modułów w obrębie stringu. Efekt "najsłabszego ogniwa" pod wpływem zacienienia jest główną wadą, która może znacząco obniżyć produkcję energii. Trudniejsza diagnostyka na poziomie modułu i potencjalne ryzyka związane z wysokim napięciem DC również stanowią czynniki, które należy wziąć pod uwagę. Ograniczona elastyczność w przypadku skomplikowanych konfiguracji dachu dopełnia listę wyzwań, sprawiając, że połączenie szeregowe paneli fotowoltaicznych jest rozwiązaniem optymalnym tylko w konkretnych, starannie przeanalizowanych przypadkach, w których warunki środowiskowe i układ paneli sprzyjają jednorodnej pracy całego łańcucha modułów.
