Montaż paneli PV na blachodachówce – co nowego w 2026?

Dach pokryty blachodachówką wygląda estetycznie i chroni budynek przez dekady ale próba zamontowania na nim paneli fotowoltaicznych potrafi zaskoczyć nawet doświadczonych wykonawców. faliste profile blachy nie pasują do standardowych zaczepów przeznaczonych na dachówkę ceramiczną, a niewłaściwie dobrane mocowanie może w kilka lat doprowadzić do przecieków, korozji albo wyrwanych uchwytów podczas pierwszego silniejszego podmuchu wiatru. Jeśli szukasz rozwiązania, które naprawdę trzyma musisz zrozumieć, jak fizycznie współpracuje konstrukcja montażowa z kształtem Twojego pokrycia.

• Kryteria doboru systemu montażowego na blachodachówkę
• Przygotowanie dachu przed montażem paneli PV
• Techniki i narzędzia do mocowania paneli na blachodachówce
• Mocowanie paneli fotowoltaicznych do blachodachówki pytania i odpowiedzi

Kryteria doboru systemu montażowego na blachodachówkę

Podstawowa zasada brzmi następująco: każdy typ pokrycia dachowego wymaga dedykowanego rozwiązania mocującego. Blachodachówka nie jest wyjątkiem jej charakterystyczna fala sprawia, że siły działające na punkt zamocowania rozkładają się inaczej niż na płaskiej połaci. Uchwyt musi objąć grzbiet fali tak, aby powierzchnia styku z blachą wynosiła minimum 15-20 mm w każdym kierunku inaczej naprężenia skoncentrują się w jednym punkcie i blacha pęknie pod obciążeniem wiatrem.

Profile nośne wykonane ze stopów aluminium 6063-T5 lub stali nierdzewnej gatunku A2-70 to standard rynkowy. Różnica polega na masie całkowitej konstrukcji: aluminiowa szyna montażowa waży około 1,2 kg na metr bieżący, podczas gdy stalowa wersja osiąga 2,1 kg/mb decyzja zależy od nośności krokwi i planowanego obciążenia śniegiem w danej strefie klimatycznej. W rejonach górskich, gdzie normowe obciążenie śniegiem przekracza 200 kg/m², stal gwarantuje większy margines bezpieczeństwa przy tej samej sztywności systemu.

Złączki boczne typu click-in, które zaczepiają się o wewnętrzne krawędzie profili, eliminują konieczność wiercenia otworów na wkręty w miejscu łączenia szyn. Rozwiązanie to zmniejsza ryzyko korozji galwanicznej, ponieważ połączenie mechaniczne nie wymaga przebijania powłoki antykorozyjnej aluminium ani warstwy cynku na stalowych elementach ocynkowanych. Warto jednak upewnić się, że zaczep posiada certyfikat zgodności z normą PN-EN 1993-1-3 odnoszącą się do konstrukcji z kształtowników giętych na zimno.

Może Cię zainteresować też ten artykuł Mocowania paneli fotowoltaicznych

Śruby farmerskie o długości minimum 50 mm z uszczelką EPDM powinny przebiegać przez falę blachodachówki i sięgać co najmniej 30 mm w głąb struktury krokwi lub łat nośnych. Sam gwint w blachodachówce nie stanowi wystarczającego zamocowania blacha ma grubość zaledwie 0,4-0,7 mm i nie zapewnia odpowiedniej przyczepności dla obciążeń dynamicznych generowanych przez wiatr o prędkości przekraczającej 25 m/s.

Przy kącie nachylenia dachu przekraczającym 45° konieczne jest zastosowanie dodatkowych klamer ustalających, które zapobiegają przesuwaniu się modułów PV wzdłuż spadku. Klamry te działają na zasadzie tarcia im większy kąt, tym wyższy współczynnik siły grawitacyjnej działającej prostopadle do powierzchni zamocowania, co przekłada się na zwiększone obciążenie punktów mocowania.

Przygotowanie dachu przed montażem paneli PV

Rozpocznij od dokładnej inwentaryzacji stanu technicznego pokrycia. Sprawdź, czy blachodachówka nie wykazuje oznak korozji w okolicach kołnierzy, załamań czy miejsc przy bitumicznych uszczelkach. Rdza punktowa na powierzchni blachy oznacza, że struktura jest osłabiona próba mocowania uchwytu w takim miejscu zakończy się wyrwaniem śruby przy pierwszym obciążeniu. W takim przypadku konieczna jest wymiana fragmentu pokrycia przed przystąpieniem do prac fotowoltaicznych.

Powiązany temat Mocowanie paneli fotowoltaicznych do ściany

Następnie zlokalizuj położenie krokwi za pomocą detektora podkonstrukcji drewnianej lub magnetycznego szukacza gwoździ tradycyjna metoda opukiwania bywa zawodna, gdy izolacja z wełny mineralnej tłumi dźwięk. Krokiew powinna być wyszukana w minimum trzech punktach na długości szyny montażowej, aby potwierdzić równoległość ich ułożenia. Tolerancja odchylenia osi krokwi od linii prostej nie może przekraczać 5 mm na 2 metrach większe różnice wymagają wyrównania za pomocą podkładek klinowych ze stali nierdzewnej.

Przed rozpoczęciem wiercenia oceń grubość i stan łat nośnych. Standardowe łaty dachowe z impregnowanego drewna sosnowego mają przekrój 40×50 mm i rozstaw wynoszący zazwyczaj 300-350 mm, lecz w starszych konstrukcjach spotyka się również przekrój 50×60 mm przy rozstawie 400 mm. Jeśli konstrukcja jest sztywna i nie wykazuje śladów próchnienia, można mocować uchwyty bezpośrednio do łat eliminuje to konieczność wymiany pokrycia na większej powierzchni, ale wymaga precyzyjnego rozmieszczenia punktów mocowania.

Przygotuj trasy kablowe już na etapie planowania mocowań. Przewody DC muszą przebiegać w odległości minimum 30 cm od krawędzi dachu i być chronione rurą karbowaną z tworzywa UV-stable przed bezpośrednim nasłonecznieniem.Wpust do wnętrza budynku należy wykonać przez szczelny kołnierz dachowy, a nie przez otwór w blachodachówce wypełniony pianką poliuretanową pianka po 2-3 sezonach kruszy się pod wpływem cykli termicznych i przestaje chronić przed wilgocią.

Jeśli blachodachówka pokryta jest powłoką polyesterową o grubości 25-30 mikrometrów, wiertło do metalu musi być wyposażone w ostrze z węglika spiekanego zwykłe wiertło HSS rozgrzewa się do temperatury powyżej 200°C i wypala powłokę ochronną wokół otworu, tworząc ogniwo korozji galwanicznej. Ustaw obroty wiertarki na 800-1200 rpm i pracuj bez docisku, aby ciepło odprowadzało się wraz ze skrawanym materiałem.

Techniki i narzędzia do mocowania paneli na blachodachówce

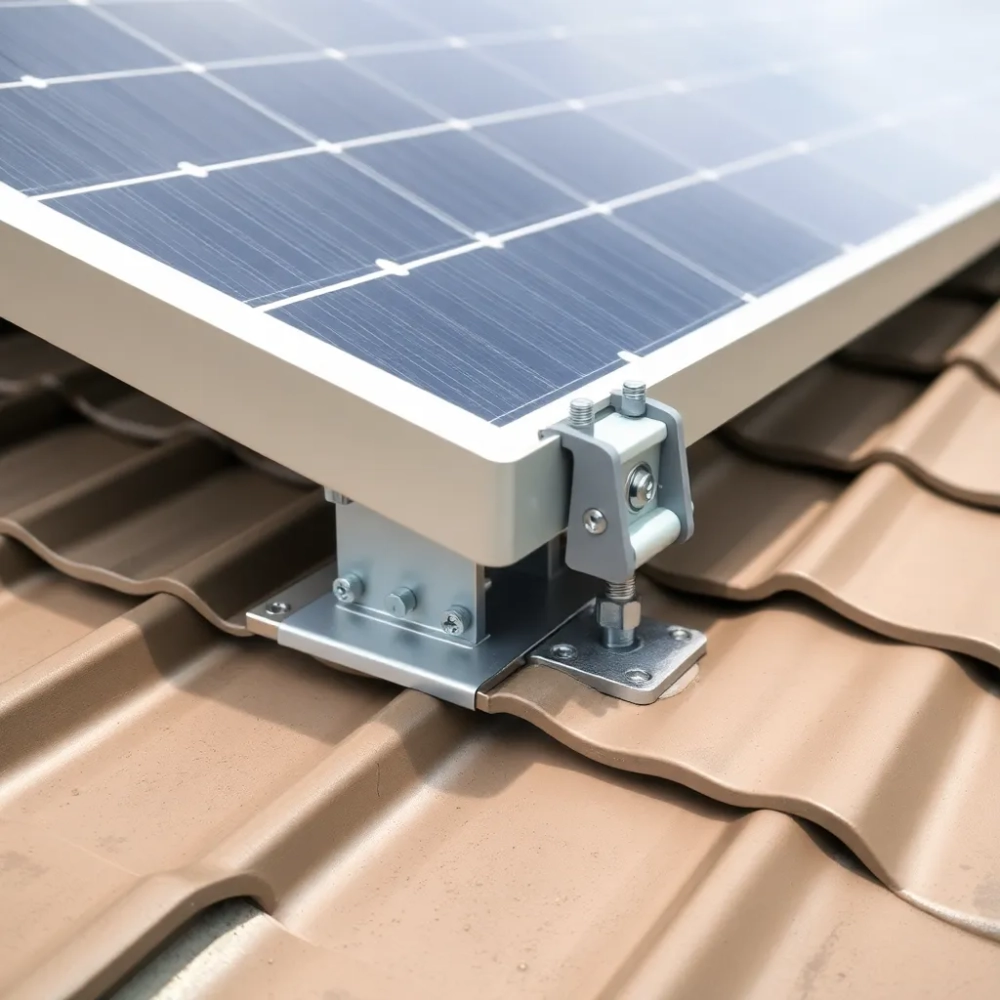

Najskuteczniejszą metodą mocowania w miejscu styku fali z grzbietem jest zastosowanie wsporników typu bramka. Wspornik ten wsuwa się pod górną krawędź fali blachodachówki i opiera o dolną krawędź sąsiedniej fali, tworząc zamknięty obrys rozwiązanie to działa jak zaczep zębaty, gdzie obciążenie rozkłada się na dwa punkty zamiast jednego. Wysokość wspornika musi odpowiadać wysokości fali pokrycia dla standardowej blachodachówki o wysokości fali 35-40 mm stosuje się wsporniki o wysokości 38-42 mm.

Alternatywą dla wsporników typu bramka są uchwyty bezpośrednie z wycięciem fabrycznym dopasowanym do profilu blachy. Wycięcie to eliminuje konieczność gięcia lub docinania elementów na miejscu, lecz wymaga precyzyjnego dopasowania do konkretnego producenta blachodachówki różnica w kształcie fali między markami potrafi wynosić kilka milimetrów, co w praktyce dyskwalifikuje uniwersalne rozwiązanie.

Szyny montażowe łączą uchwyty w jeden poziomy ciąg konstrukcyjny. Zalecany rozstaw szyn w orientacji poziomej wynosi 1200-1400 mm przy standardowych panelach o szerokości 1000-1100 mm większy rozstaw zwiększa moment gnący szyny pod wpływem obciążenia wiatrem i może prowadzić do ugięć przekraczających wartość L/200 określoną w normie wytrzymałościowej. Rozstaw należy skorygować, jeśli moduły PV montowane są w orientacji pionowej.

Wiązanie krzyżowe szyn aluminiowych w kształtowniki typu C za pomocą dedykowanych zaczepów kątowych tworzy przestrzenną kratownicę o znacznie wyższej sztywności niż pojedyncza szyna. Ten właśnie zabieg decyduje o różnicy między instalacją, która przetrwa trzy sezony, a taką, która będzie stabilnie działać przez dwadzieścia lat. Wzmocnienie konstrukcji jest szczególnie istotne w regionach o wysokiej aktywności burzowej, gdzie porywy wiatru dochodzą do 130 km/h.

Dociąganie śrub farmerskich wykonuj za pomocą klucza dynamometrycznego ustawionego na moment obrotowy 15-20 Nm dla połączeń aluminium oraz 18-25 Nm dla stali nierdzewnej. Zbyt mocno dokręcona śruba wgniecie uszczelkę EPDM i zmniejszy jej szczelność, natomiast niedociągnięcie pozostawi szczelinę umożliwiającą wnikanie wody pod kołnierz uchwytu. Najlepszym sprawdzianem jest moment, w którym wyczuwalny opór gwintu gwałtownie wzrasta oznacza to, że uszczelka została równomiernie docispers.

Po zakończeniu mocowania wszystkich uchwytów przeprowadź próbę obciążeniową, dociskając każdy punkt siłą 100 N przez 10 sekund obserwuj, czy nie dochodzi do odkształceń blachy ani przesuwu elementów względem konstrukcji nośnej. Zaniedbanie tego kroku to najczęstsza przyczyna awarii instalacji fotowoltaicznych na blachodachówce po zimowych opadach śniegu, kiedy obciążenie statyczne osiąga wartości maksymalne.

Prawidłowe mocowanie paneli fotowoltaicznych do blachodachówki opiera się na trzech filarach: dopasowaniu geometrii uchwytu do kształtu fali, solidnym połączeniu z konstrukcją nośną krokwi oraz stworzeniu sztywnej przestrzennej kratownicy z szyn i wzmocnień krzyżowych. Każdy z tych elementów wymaga precyzyjnego doboru materiałów i techniki wykonania kompromisy w którymkolwiek z nich przekładają się bezpośrednio na skrócenie żywotności całej instalacji i ryzyko uszkodzenia pokrycia dachowego.
