Jak połączyć panele fotowoltaiczne, by wycisnąć więcej energii w 2026

Planując instalację fotowoltaiczną, stajesz przed decyzją, która wprost determinuje późniejszą wydajność całego systemu jak połączyć panele ze sobą. Większość instalatorów proponuje jeden sposób, ale prawda jest taka, że odpowiedź zależy od kilku zmiennych: typu falownika, geometrii dachu, a nawet tego, czy latem ktoś zacienia część powierzchni balkonem lub kominem. Wybór jednego z dwóch głównych rozwiązań bez analizy tych czynników potrafi kosztować kilkaset złotych rocznie w niewykorzystanym prądzie.

• Sposoby łączenia paneli fotowoltaicznych: szeregowe, równoległe i mieszane
• Zalety i wady połączeń szeregowych oraz równoległych
• Dobór metody łączenia paneli do typu falownika
• Najczęstsze błędy przy łączeniu paneli fotowoltaicznych i jak ich unikać
• Pytania i odpowiedzi dotyczące łączenia paneli fotowoltaicznych

Sposoby łączenia paneli fotowoltaicznych: szeregowe, równoległe i mieszane

Elektryczna natura połączeń wynika z podstawowych praw fizyki, które rządzą obwodami prądu stałego. W połączeniu szeregowym napięcia poszczególnych modułów sumują się, podczas gdy natężenie pozostaje identyczne dla całego stringu. Przykładowo: typowy moduł o mocy 400 W generuje przy standardowych warunkach testowych napięcie jałowe rzędu 40 V i prąd roboczy bliski 10 A. Połączony szeregowo z dziewięcioma identycznymi panelami tworzy łańcuch dostarczający około 360 V przy zachowaniu tych samych 10 A czyli teoretycznie 3600 W trafiających do falownika.

Równoległe łączenie modułów działa odwrotnie: napięcie pozostaje na poziomie pojedynczego ogniwa, natomiast natężenia sumują się. Przy dziesięciu modułach po 10 A każdy uzyskujemy wypadkowe 100 A przy napięciu wciąż rzędu 40 V pod warunkiem że wszystkie panele mają zbliżoną charakterystykę prądową. Ta zasada sprawia, że równoległe zestawianie ogniw sprawdza się tam, gdzie priorytetem jest wysoki prąd wyjściowy przy niskim napięciu stringu.

W praktyce pojedynczy string to właśnie grupa modułów połączonych szeregowo, stanowiąca jeden ciągły obwód prądu stałego. Nazywa się to czasem łańcuchem, co dobrze oddaje naturę tego rozwiązania prąd przepływa przez każdy panel po kolei. W większych instalacjach buduje się kilka stringów, które następnie łączy się równolegle przy falowniku centralnym, aby zwiększyć sumaryczne natężenie przy zachowaniu napięcia w bezpiecznych granicach.

Konfiguracja mieszana stringi szeregowe połączone ze sobą równoległe pozwala precyzyjnie dostroić parametry elektryczne instalacji do wymagań konkretnego urządzenia konwersji energii. Taki układ wymaga jednak rozbudowanej skrzynki przyłączeniowej z bezpiecznikami dla każdego stringu z osobna, co naturalnie podnosi koszty robocizny i komponentów.

Kluczowy parametr przy projektowaniu stringów to współczynnik temperaturowy modułu, który dla napięcia jałowego wynosi średnio minus 0,3 procent na każdy stopień powyżej 25°C. Oznacza to, że w upalne dni napięcie stringu spada, a w mroźne rośnie. Zimą, gdy słońce operuje nisko, a panele pozostają zimne, napięcie może wzrosnąć nawet o 20 procent w stosunku do wartości nominalnej. Ta zależność fizyczna determinuje projekt każdej poprawnej instalacji zawsze sprawdza się napięcie w najzimniejszych możliwych warunkach.

Zalety i wady połączeń szeregowych oraz równoległych

Szeregowe łączenie paneli fotowoltaicznych cieszy się popularnością przede wszystkim ze względu na prostotę okablowania. Grubszy przewód DC biegnący od stringu do falownika oznacza mniejsze straty mocy na oporności przewodnika przy napięciu rzędu 400 V nawet 2-procentowa strata napięcia na rezystancji kabla przekłada się na minimalne wartości watowe w porównaniu z tym samym oporem przy napięciu 40 V. String zamknięty w jednym obwodzie eliminuje również potrzebę stosowania wielu zabezpieczeń nadprądowych po stronie DC.

Wadą szeregowej konfiguracji jest wrażliwość na zacienienie. Skoro natężenie prądu w stringu determinowane jest przez najsłabszy panel, nawet częściowe zacienienie jednego modułu przez liść, komin czy cień sąsiada obniża parametry całego łańcucha. Przykład: jeśli panel o mocy 400 W zostanie zacieniony tak, że jego wydajność spadnie do 200 W, pozostałe dziewięć paneli zostają zmuszone do pracy z prądem ograniczonym przez wadliwy moduł. Strata nie ogranicza się do jednego elementu idzie w parze z utratą produkcji przez wszystkie pozostałe.

Równoległe zestawianie stringów redukuje problem zacienienia, ponieważ każdy string pracuje niezależnie. Kiedy jeden string traci połowę mocy z powodu zacienienia, pozostałe stringi dostarczają pełną wartość prądu do falownika. Ta cecha sprawia, że równoległe konfiguracje preferowane są na dachach o złożonej geometrii, gdzie pewne fragmenty doświadczają okresowego zacienienia.

Kosztem równoległej architektury jest konieczność zabezpieczenia każdego stringu odrębnym bezpiecznikiem bądź wyłącznikiem nadprądowym. Normy budowlane nakazują stosowanie takiego zabezpieczenia przy prądach stringu przekraczających wartość znamionową modułuFotowoltaicznego. Praktycznie oznacza to bezpiecznik w każdym obwodzie równoległym jego brak grozi uszkodzeniem modułów w przypadku zwarcia w jednym z stringów, gdy prąd z pozostałych popłynie w kierunku awarii.

Trzeba też pamiętać o specyficznej przypadłości połączeń równoległych, jaką jest nierównomierne obciążenie stringów. Jeśli stringi skierowane są na różne strony świata jeden na wschód, drugi na zachód produkują prąd o różnym natężeniu w zależności od pory dnia. Falowniki centralne z jednym trackerem MPPT mogą w takiej sytuacji nie wykorzystać pełnego potencjału, ponieważ optymalizują punkt pracy pod kątem jednego stringu z pominięciem drugiego.

Dobór metody łączenia paneli do typu falownika

Inwerter stringowy wymaga precyzyjnego dobrania liczby paneli w stringu tak, aby napięcie stringu mieściło się w oknie MPPT przez cały rok. Typowe okno napięciowe dla falowników domowych wynosi 200-500 V, przy czym każdy producent podaje wartości minimalne i maksymalne w karcie technicznej. Przy ośmiu panelach generujących przeciętnie 35 V na moduł uzyskujemy 280 V w temperaturze nominalnej wartość bezpiecznie mieszczącą się w paśmie roboczym większości jednofazowych urządzeń konwersji energii.

Zimą, gdy temperatura spada poniżej zera, napięcie pojedynczego modułu rośnie do wartości bliskiej napięciu jałowemu, które dla współczesnych paneli oscyluje między 38 a 42 V. Osiem takich paneli w stringu może wtedy generować szczytowe napięcie rzędu 336 V nadal bezpieczne. Jednak przy dziesięciu modułach szczytowe napięcie zimowe osiąga 420 V, co zbliża się do górnej granicy okna MPPT wielu falowników. Przekroczenie tej granicy skutkuje odcięciem zasilania przez falownik i utratą produkcji aż do wzrostu temperatury modułów.

Mikroinwertery montowane bezpośrednio pod każdym modułem eliminują problem napięciowy stringu całkowicie. Każdy panel konwertuje prąd stały na zmienny na miejscu, a falownik sieciowy otrzymuje już prąd przemienny z całej instalacji. Ta architektura pozwala na pracę każdego modułu w optymalnym punkcie mocy niezależnie od pozostałych, co przekłada się na lepsze wykorzystanie energii w warunkach częściowego zacienienia lub różnej orientacji dachowej.

Porównanie obu rozwiązań wymaga uwzględnienia specyfiki konkretnej lokalizacji. Przy dachu skierowanym na południe, bez żadnych przeszkód terenowych rzucających cień, inwerter stringowy z dwoma lub trzema stringami po dziesięć paneli każdy zapewnia doskonały stosunek kosztów do uzyskiwanych parametrów. Przy dachu wielopołaciowym, gdzie panele na wschodniej i zachodniej połaci pracują w różnych warunkach nasłonecznienia, mikroinwertery lub optymalizatory mocy rekompensują wyższą cenę większą elastycznością konfiguracji.

Falowniki hybrydowe stosowane w instalacjach z magazynami energii często oferują dwa niezależne trackery MPPT, co pozwala na podłączenie dwóch stringów o różnych orientacjach bez kompromisów w wydajności. Każdy string pracuje wówczas w optymalnym punkcie dla swojego-azymutu, a system zarządzający energią decyduje, jak rozdzielić produkcję między zużycie bieżące, magazyn i oddanie do sieci.

Najczęstsze błędy przy łączeniu paneli fotowoltaicznych i jak ich unikać

Dominującym błędem projektowym pozostaje niedoszacowanie wpływu niskich temperatur na napięcie stringu. Projektant oblicza liczbę paneli w oparciu o letnie warunki pracy, gdy napięcie jest najniższe, i nie sprawdza wartości szczytowej przy temperaturze minus 20 stopni Celsjusza. Skutkiem bywa przekroczenie maksymalnego napięcia wejściowego falownika awaria następuje zwykle w pogodny zimowy poranek, gdy produkcja jest najwyższa, a moduły najzimniejsze. Rozwiązaniem jest weryfikacja napięcia stringu przy temperaturze równej najniższej średniej dla danej lokalizacji w okresie eksploatacji.

Brak zabezpieczeń nadprądowych w stringach równoległych to druga pod względem częstotliwości wypadków. Każdy string połączony równolegle musi mieć własny bezpiecznik lub wyłącznik topikowy dobrany do wartości równej 1,25-1,5-krotności prądu znamionowego stringu. Dla stringu generującego 9 A minimalna wielkość bezpiecznika to 12 A, a bezpieczniejsza wartość użytkowa to 15 A. Bez tego zabezpieczenia zwarcie w jednym stringu powoduje przepływ prądu z pozostałych stringów przez miejsce awarii, prowadząc do uszkodzenia modułów i ryzyka pożaru.

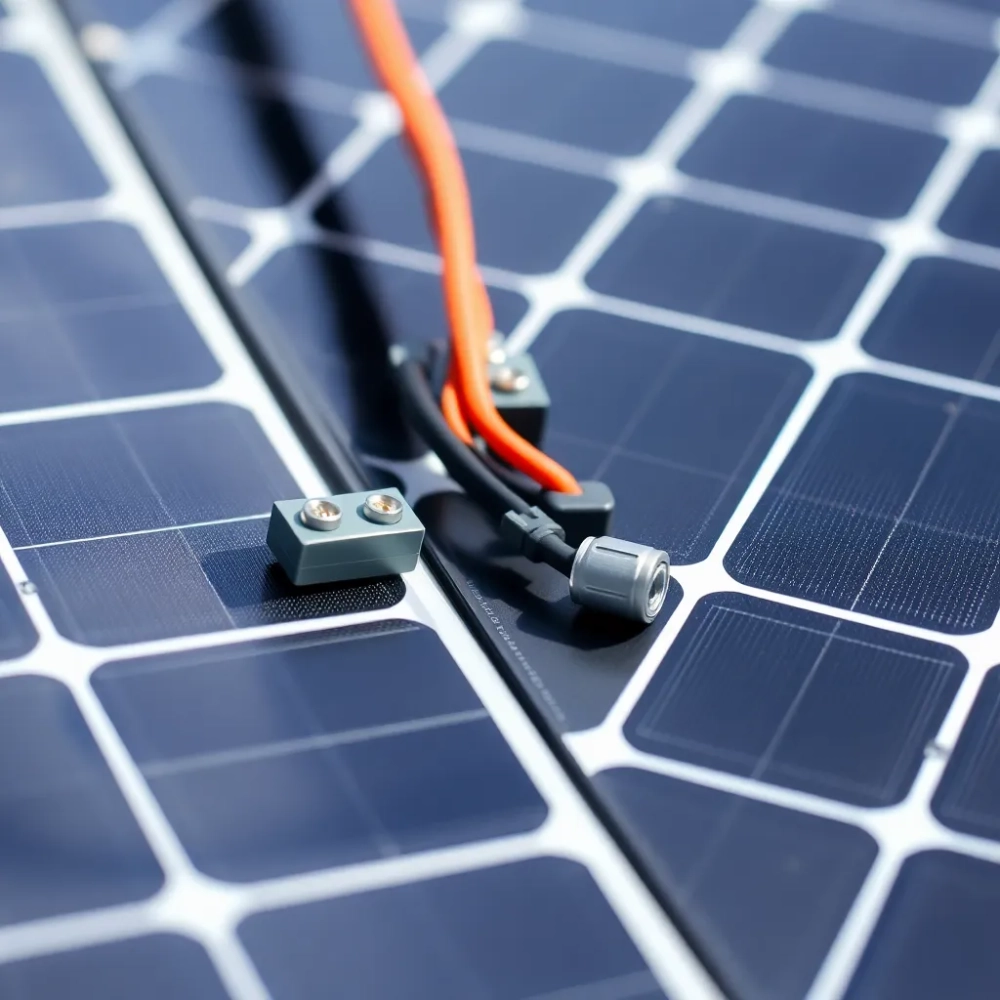

Trzeci błąd to nieprawidłowe wykonanie połączeń galwanicznych. Końcówki przewodów MC4 wymagają precyzyjnego zaciśnięcia z użyciem dedykowanych narzędzi snarkrawających przypadkowe doczołowe skręcenie żył zwiększa rezystancję styku, generując lokalne nagrzewanie się połączenia. W skali wieloletniej eksploatacji taki punkt styku może stać się źródłem awarii trudnej do zlokalizowania, objawiającej się sporadycznym spadkiem mocy InstalacjiFotowoltaicznej.

Częstym niedopatrzeniem pozostaje również niedostateczne zaizolowanie puszek przyłączeniowych przed wpływem warunków atmosferycznych. Wilgoć wnikająca przez nieszczelne uszczelnienie prowadzi do korozji zacisków, wzrostu rezystancji i w konsekwencji do spadków mocy trudnych do zdiagnozowania bez specjalistycznej aparatury pomiarowej.

Dla inwestora planującego samodzielny dobór konfiguracji kluczowe zasady sprowadzają się do czterech kroków: weryfikacji napięcia stringu w najzimniejszych warunkach, zabezpieczenia każdego stringu równoległego dedykowanym bezpiecznikiem, użycia narzędzi do precyzyjnego zaciskania wtyków DC oraz sprawdzenia, czy całkowite napięcie instalacji mieści się poniżej progu 600 V narzucanego dla domowych systemów przez normę bezpieczeństwa.
