Jaki system montażowy paneli fotowoltaicznych wybrać w 2026?

Wybór systemu montażowego paneli fotowoltaicznych potrafi przyprawić o ból głowy nie tylko ze względu na dziesiątki wariantów, ale dlatego, że każdy detal konstrukcji wpływa na to, ile energii Twoja instalacja odda do sieci przez kolejne dekady. Wiele osób kupuje najtańsze rozwiązanie, nie wiedząc, że niewłaściwie dobrane mocowania to prosta droga do mikropęknięć w ramach, korozji aluminium i spadków mocy rzędu 5‑10% rocznie. Tylko świadome podejście do materiału, obciążeń i norm pozwala zamienić inwestycję w prawdziwie bezawaryjny system, który przetrwa 25 lat bez konieczności kosztownych napraw. Zanim zdecydujesz się na konkretny model, warto zrozumieć, co dokładnie kryje się za każdą specyfikacją.

• Jak dobrać system montażowy do rodzaju dachu?
• System montażowy na gruncie kluczowe aspekty i materiały
• Materiały w systemie montażowym a trwałość instalacji
• Normy bezpieczeństwa i certyfikaty dla systemów montażowych
• System montażowy paneli fotowoltaicznych pytania i odpowiedzi

Jak dobrać system montażowy do rodzaju dachu?

Rodzaj dachu determinuje dobór systemu montażowego paneli fotowoltaicznych w sposób, który wykracza poza sam wygląd. Każdy materiał pokrycia dachowego ceramika, blacha trapezowa, papa czy membrana ma inną sztywność, nośność i reakcję na punktowe obciążenia wiatrem. Jeżeli nie uwzględnisz tych czynników, nawet najlepszej jakości szyny aluminiowe mogą ulec odkształceniu podczas silnych podmuchów, a cała konstrukcja straci swoją szczelność i stabilność. Profesjonalny dobór zaczyna się więc od precyzyjnej inwentaryzacji geometrii oraz rodzaju podłoża, a kończy na dopasowaniu odpowiednich klem i łączników do specyfiki dachu.

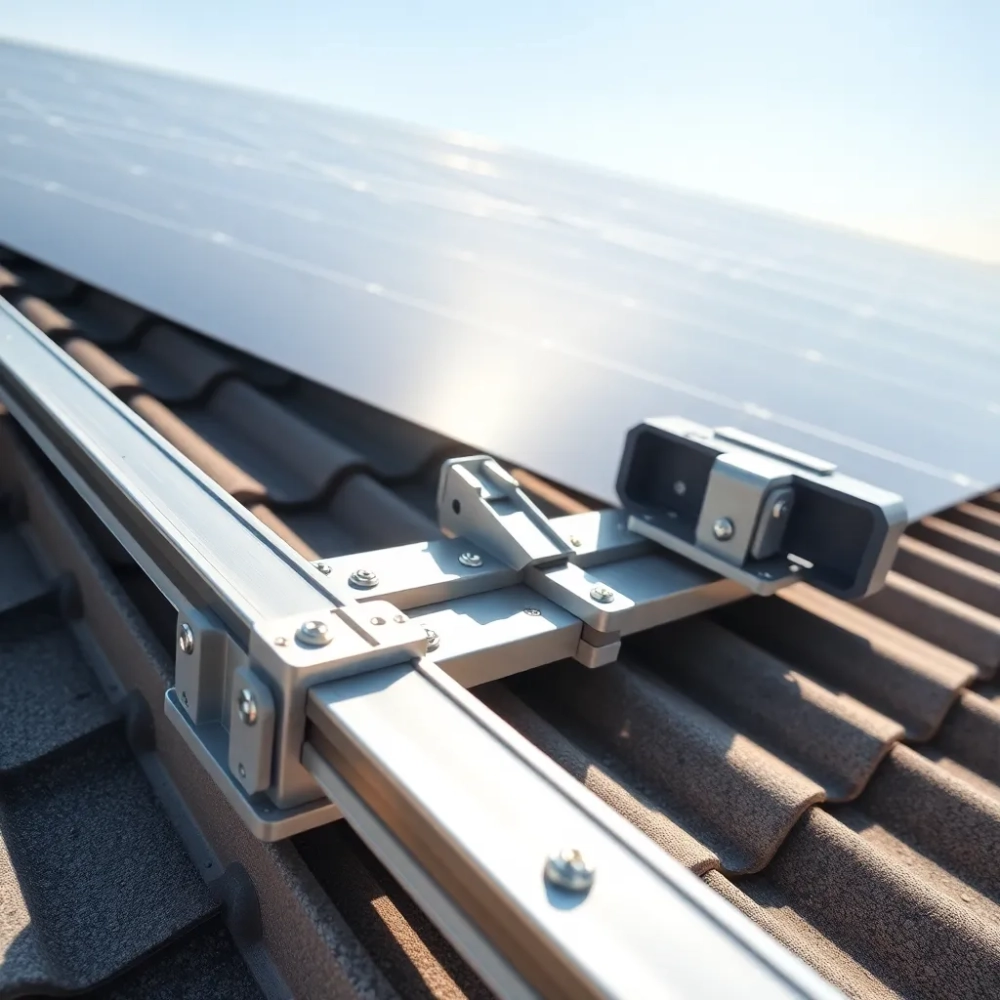

Na dachach skośnych z pokryciem dachowym wykonanym z ceramiki najczęściej stosuje się specjalne klemy montowane bezpośrednio na łukach dachowych, które obejmują dolną krawędź dachówki i stabilizują szynę nośną. Tego rodzaju mocowania pracują w układzie sił rozciągających, co oznacza, że siła wiatru działająca na panel jest przekazywana na dachówkę, a nie na samą powierzchnię membrany. Typowy rozstaw szyn wynosi od 0,8 do 1,2 m, a moment obrotowy nakrętki powinien mieścić się w przedziale 10‑15 Nm, aby nie uszkodzić struktury dachówki. Dzięki temu rozwiązaniu instalacja pozostaje szczelna przez co najmniej 25 lat, o ile materiały są odpowiednio zabezpieczone antykorozyjnie.

Na dachach z pokryciem dachowym z blachy trapezowej wykorzystuje się klemy śrubowe, które przebijają arkusz i łączą się z podkładką uszczelniającą, co eliminuje ryzyko przecieku. Szyny montażowe montuje się wzdłuż linii fal blachy, co pozwala na równomierne rozłożenie obciążeń i minimalizuje naprężenia miejscowe. Przy standardowym rozstawie profili 0,9‑1,1 m i grubości blachy 0,5‑0,75 mm nośność połączenia sięga 2,5‑3,0 kN na punkt mocowania. Wadą tego rozwiązania jest konieczność regularnego sprawdzania stanu uszczelek, ponieważ ich degradacja pod wpływem promieni UV może prowadzić do korozji styku metal‑uszczelka.

Sprawdź Systemy montażowe paneli fotowoltaicznych

Dachy płaskie wymagają albo systemów balastowych, albo mocowań przenikających przez membranę hydroizolacyjną. W przypadku balastu stosuje się ciężkie bloczki z betonu (ok. 120‑150 kg sztuka) rozmieszczone wzdłuż szyn w taki sposób, by siła grawitacji równoważyła parcie wiatru zgodnie z normą PN‑EN 1991‑1‑4. Alternatywą są systemy z wkładkami balastowymi wykonanymi z wytrzymałego tworzywa, które zmniejszają obciążenie konstrukcji nawet o 30% w porównaniu z klasycznym betonem. Zarówno balast, jak i mocowanie przenikające muszą być zaprojektowane z uwzględnieniem nośności stropu, dlatego przed zakupem warto przeprowadzić ekspertyzę techniczną.

Przed zakupem zawsze sprawdź, czy producent posiada Deklarację Właściwości Użytkowych zgodnie z PN‑EN 1090.

System montażowy na gruncie kluczowe aspekty i materiały

Montaż na gruncie to rozwiązanie, które w ostatnich latach zyskuje na popularności wśród właścicieli gruntów rolnych, farm oraz dużych instalacji przemysłowych, ponieważ pozwala na dowolne ustawienie kąta nachylenia i azymutu paneli względem słońca. W przeciwieństwie do dachów, tutaj nie obowiązują ograniczenia architektoniczne, ale pojawiają się nowe wyzwania związane z nośnością podłoża, warunkami gruntowymi oraz koniecznością zapewnienia odpowiedniej odporności na korozję elementów stykających się z ziemią. Decydując się na konstrukcję naziemną, trzeba zatem oszacować głębokość przemarzania gruntu, klasę gleby oraz przewidywane obciążenia wiatrem i śniegiem, aby uniknąć przechyłów czy osiadania fundamentów.

Fundamenty pod instalacje fotowoltaiczne najczęściej realizuje się jako pale wkręcane, bloczki betonowe lub płyty fundamentowe. Pale wkręcane, o średnicy 60‑80 mm i długości 1,0‑1,5 m, wprowadza się w grunt bez konieczności wykonywania wykopów, co zmniejsza czas montażu nawet o 40% w porównaniu z tradycyjnymi fundamentami. Bloczki betonowe wymagają wykopu o głębokości 0,8‑1,0 m i wylania ławy, lecz zapewniają wyższą sztywność w gruntach o małej nośności. W obu przypadkach istotna jest wartość oporu gruntu na ścinanie; dla klasy gruntów C (piasek gliniasty) wynosi ona ok. 150‑200 kN/m², co pozwala na bezpieczne przeniesienie obciążeń eksploatacyjnych instalacji o mocy do 10 kW na pale.

Konstrukcję nośną tworzą najczęściej słupy stalowe ocynkowane ogniowo, profile aluminiowe lub kombinacja obu materiałów, łączone za pomocą śrub wysokowytrzymałościowych. Słupy osadza się w fundamentach za pomocą stalowych tulei, a następnie montuje poziome szyny nośne, które służą jako podparcie dla paneli. Typowy rozstaw słupów waha się między 2,0 a 3,5 m, co przekłada się na optymalny rozkład momentów zginających i minimalizuje ugięcia konstrukcji. Profile aluminiowe, dzięki niskiej gęstości, redukują całkowitą masę konstrukcji o około 30%, lecz wymagają dodatkowego zabezpieczenia antykorozyjnego w strefie kontaktu z gruntem.

Kąt nachylenia paneli na instalacji naziemnej można regulować w zakresie od 10° do 60°, a optymalny kąt dla maksymalnej rocznej produkcji energii w Polsce to około 35‑40° przy azymucie południowym. Odchylenie od tego kąta o 10° w górę lub w dół powoduje spadek uzysku energetycznego rzędu 2‑4% rocznie, co w perspektywie 25 lat przekłada się na utratę kilku procent całkowitej energii wyprodukowanej przez instalację. Jeśli planujesz system śledzący (tracker), pamiętaj, że jednoosiowy tracker może zwiększyć wydajność nawet o 20‑25% kosztem wyższych nakładów na konstrukcję i automatykę.

W wielu gminach instalacja naziemna o mocy przekraczającej 50 kW wymaga pozwolenia na budowę oraz uzgodnienia z lokalnym planem zagospodarowania przestrzennego. Brak takiej dokumentacji może skutkować nakazem rozbiórki.

Elementy stalowe w kontakcie z gruntem powinny być zabezpieczone cynkowaniem ogniowym o grubości minimum 55 µm, co odpowiada klasie korozyjności C4 według normy PN‑EN ISO 14713.

Jeśli planujesz rozbudowę instalacji w przyszłości, wybierz system szynowy o modułowej konstrukcji pozwoli to na łatwe dodanie kolejnych rzędów paneli bez konieczności demontażu istniejącej ramy.

Materiały w systemie montażowym a trwałość instalacji

Materiał, z którego wykonana jest konstrukcja nośna, determinuje nie tylko koszt, ale przede wszystkim żywotność całego systemu. Każdy element narażony na działanie czynników atmosferycznych deszczu, soli, promieni UV podlega stopniowej degradacji, a tempo tego procesu zależy od właściwości chemicznych stopu i jakości powłok ochronnych. Jeśli zignorujesz ten fakt, po kilku latach eksploatacji możesz zauważyć wyraźne ślady korozji na połączeniach śrubowych, co w konsekwencji obniża nośność ramy i stwarza ryzyko awarii mechanicznej.

Profile aluminiowe charakteryzują się gęstością ok. 2,7 g/cm³, co sprawia, że są o ok. 60% lżejsze od stali, ale ich wytrzymałość na rozciąganie wynosi przeciętnie 190‑250 MPa wystarczająco, by utrzymać panele fotowoltaiczne na dachu skośnym o standardowym obciążeniu. Stal konstrukcyjna (S235) oferuje z kolei wytrzymałość na rozciąganie rzędu 360‑510 MPa i lepiej sprawdza się w systemach naziemnych, gdzie konieczne jest przeniesienie większych momentów zginających. Wadą aluminium jest podatność na korozję galwaniczną w kontakcie z innymi metalami, zwłaszcza w obecności wilgoci.

Odporność korozyjną aluminium podnosi się poprzez anodowanie (grubość warstwy tlenku 15‑25 µm) lub lakierowanie proszkowe, które tworzy barierę chemiczną o grubości 60‑80 µm. Stal z kolei zyskuje ochronę dzięki cynkowaniu ogniowemu (powłoka 45‑85 µm) lub malowaniu systemem epoksydowym, przy czym każda z tych metod musi być zgodna z normą PN‑EN ISO 1461 dla cynkowania i PN‑EN ISO 12944 dla powłok malarskich. Wybierając konkretny wariant, zwróć uwagę na kategorię korozyjności atmosfery w miejscu instalacji dla strefy przybrzeżnej (C5‑M) konieczne będzie zastosowanie podwójnej ochrony.

W Europie wszystkie komponenty konstrukcji muszą spełniać wymagania normy PN‑EN 1090‑1, która definiuje zasady oceny zgodności wyrobów budowlanych oraz obowiązek wystawienia Deklaracji Właściwości Użytkowych (DoP). Oznaczenie CE umieszczone na wyrobie to sygnał, że producent przeprowadził badania wytrzymałościowe, badania na zmęczenie oraz testy odporności na korozję zgodnie z Eurokodem 3. Brak tego oznaczenia może oznaczać, że konstrukcja nie została zweryfikowana pod kątem bezpieczeństwa, co w razie wypadku skutkuje utratą odszkodowania z ubezpieczenia.

Nie każde rozwiązanie aluminiowe sprawdzi się na dachach pokrytych papą termozgrzewalną, ponieważ podczas upałów aluminium rozszerza się silniej niż papa, co może prowadzić do punktowego obciążenia membrany i jej przedwczesnego starzenia. W takich przypadkach lepszym wyborem jest system stalowy z wkładkami dystansowymi, które rozkładają naprężenia na większą powierzchnię.

Pamiętaj, że łączenie aluminium ze stalą ocynkowana bez odpowiedniej izolacji elektrycznej powoduje zjawisko korozji galwanicznej, które przyspiesza niszczenie obu metali nawet o 30% rocznie.

Zanim zamontujesz konstrukcję, przeprowadź próbę docisku śrub zgodnie z wytycznymi producenta prawidłowy moment obrotowy to gwarancja, że połączenia nie poluzują się pod wpływem drgań wiatrowych.

Normy bezpieczeństwa i certyfikaty dla systemów montażowych

Bezpieczeństwo konstrukcji fotowoltaicznej nie zależy wyłącznie od jakości samego panelu w równym stopniu liczy się solidność systemu mocowań, który musi przenieść wszystkie siły atmosferyczne na elementy nośne budynku lub grunt. Norma PN‑EN 1991‑1‑4 (Eurokod 1 oddziaływania na konstrukcje, część 1‑4 oddziaływania wiatru) precyzuje, jak obliczać parcie i ssanie wiatru na powierzchnię paneli, uwzględniając ich wysokość montażu, kształt dachu oraz strefę wiatrową terenu. Pominięcie tych obliczeń może prowadzić do przekroczenia nośności połączeń, a w skrajnych przypadkach do zerwania całego rzędu modułów podczas silnej burzy.

Dla konstrukcji stalowych obowiązuje PN‑EN 1993‑1‑1 (Eurokod 3 projektowanie konstrukcji stalowych), który określa metodykę wymiarowania profili, łączników i połączeń śrubowych na siły osiowe, zginające i ścinające. W przypadku profili aluminiowych stosuje się odpowiednio PN‑EN 1999‑1‑1, uwzględniając specyfikę stopów AlMgSi (seria 6000) oraz wpływ lokalnych koncentracji naprężeń. Każdy producent jest zobowiązany dostarczyć obliczenia statyczne wykonane przez osobę z uprawnieniami budowlanymi, jeśli masa całkowita systemu przekracza 25 kg/m².

Certyfikat CE stanowi dowód zgodności wyrobu z wymaganiami zasadniczymi dyrektywy 89/106/EWG (obecnie rozporządzenie CPR), a w praktyce oznacza, że system przeszedł badania typu, w tym testy na zmęczenie, udarność oraz odporność na korozję. Europejska Aprobata Techniczna (ETA) jest dobrowolna, lecz znacząco podnosi wiarygodność produktu, ponieważ jej przyznanie wymaga niezależnych badań przeprowadzonych przez akredytowane laboratoria. Wybierając dostawcę, zwracaj uwagę na numer ETA oraz datę ważności aprobaty wygasłe dokumenty nie stanowią już gwarancji jakości.

Deklaracja Właściwości Użytkowych (DoP) powinna zawierać co najmniej: identyfikację wyrobu, klasę nośności, kategorię korozyjności, numer normy zharmonizowanej oraz sposób mocowania do podłoża. Brak tego dokumentu utrudnia uzyskanie pozwolenia na użytkowanie instalacji, a w razie kontroli może skutkować nałożeniem kary administracyjnej. Dodatkowo, właściciel instalacji powinien przechowywać protokoły z próbnych obciążeń wykonanych przez instalatora, które potwierdzają, że zamontowany system spełnia założenia projektowe.

Systemy bez oznaczenia CE lub bez aktualnej Deklaracji Właściwości Użytkowych nie gwarantują zgodności z przepisami budowlanymi, co może skutkować odmową przyłączenia do sieci przez operatora energetycznego.

Przed zakupem sprawdź numer certyfikatu w publicznej bazie danych wydanej przez jednostkę notyfikowaną w ten sposób upewnisz się, że dokument nie jest sfałszowany ani przeterminowany.

Jeśli po lekturze tego przewodnika czujesz, że potrzebujesz konkretnej wyceny lub chcesz omówić szczegóły techniczne z doświadczonymi specjalistami, skontaktuj się z naszym działem doradztwa. Przygotujemy ofertę cenową po otrzymaniu podstawowych danych: wymiarów dachu lub powierzchni pod instalację naziemną, rodzaju pokrycia oraz modelu i liczby paneli, które planujesz zamontować. W naszej ofercie znajdziesz pełen asortyment komponentów od szyn i klem po inwertery i zestawy kablowe wszystko w jednym miejscu, z możliwością zakupu części do samodzielnego montażu.

System montażowy paneli fotowoltaicznych pytania i odpowiedzi
