Mocowania paneli fotowoltaicznych: rodzaje i montaż

Redakcja 2025-05-17 10:28 / Aktualizacja: 2026-03-07 09:39:11 | Udostępnij:

Planujesz montaż paneli fotowoltaicznych i już widzisz, jak luźne mocowania mogą puścić przy pierwszym silniejszym wietrze, rujnując całą inwestycję? Spokojnie, bo solidne profile aluminiowe, szyny stalowe i klipsy z atestami to podstawa, która trzyma wszystko w ryzach na dachach skośnych czy płaskich. W tym tekście rozłożymy na części pierwsze mocowania dla paneli N-type z czarną ramą, wymagające ogniowych certyfikatów, hybryd z magazynem LUNA pod ciężar dodatkowy oraz bifacjalnych TOP z podwójną szybą, gdzie dystanse i antypoślizg decydują o trwałości. Dowiesz się, jak wybrać łączniki ruchome i kotwy, by uniknąć przesunięć i mikropęknięć, prosto od podstaw po zaawansowane instalacje powyżej 10 kW.

Mocowania paneli fotowoltaicznych

Mocowania do paneli N-type z czarną ramą

Panele monofacjalne w technologii N-type z czarną ramą to hit wśród instalatorów, bo ich klasa palności A narzuca mocowania z pełnym atestem ogniowym, zgodnym z normą PN-EN 13501-1. Wybieraj aluminiowe profile montażowe o grubości min. 2 mm, wyposażone w klipsy antykorozyjne ze stali nierdzewnej AISI 304, które zaciskają ramę bez rysowania powłoki fullblack. Na dachach skośnych hakowe uchwyty wciskane pod dachówkę trzymają szynę centralną, a ruchome łączniki pozwalają na rozszerzalność termiczną do 80°C bez naprężeń. Zabezpieczenie przed przesunięciem zapewniają gumowe podkładki antypoślizgowe, redukujące wibracje o 30%. Montaż zaczyna się od rozstawu szyn co 1,2 m, co pasuje do standardowych modułów 1722x1134 mm.

Przy czarnym fullblacku kluczowe są wentylowane szyny, bo ta technologia absorbuje więcej ciepła, a brak cyrkulacji powietrza skraca żywotność o lata. Używaj systemów z otworami wentylacyjnymi o średnicy 10 mm co 50 cm, mocowanych śrubami samowiercącymi do krokwi. Dla dachów płaskich stalowe konstrukcje wolnostojące z regulacją kąta 10-30° potrzebują kotew chemicznych w betonie, wytrzymujących 1,5 kN/m² wiatru. Narzędzia jak klucze dynamometryczne na 10 Nm gwarantują precyzję, unikając przekręcania. Z praktyki wiem, że takie detale zapobiegają mikropęknięciom w ogniwach N-type.

Porównanie klipsów montażowych

Klipsy środkowe o szerokości 40-50 mm idealnie opinają czarną ramę, podczas gdy boczne 30 mm zostawiają luz na termiczną ekspansję. Lista must-have: śruby M8 z nakrętkami motylkowymi dla szybkiego demontażu, uszczelki silikonowe pod szynami blokujące wodę. Na instalacjach wolnostojących łączniki kątowe z regulacją wysokości kompensują nierówności gruntu do 5 cm. Całość musi spełniać PN-EN 1090 dla nośności statycznej, co daje ulgę - wiesz, że dach jest bezpieczny nawet w burzy.

Zobacz także: Mocowanie paneli PV do ściany: praktyczny poradnik

  • Profile aluminiowe: nośność 120 kg/m², cena ok. 50 zł/mb
  • Klipsy antykorozyjne: AISI 316 dla stref nadmorskich
  • Hakowe uchwyty: 8-10 szt. na moduł 400 Wp
  • Kotwy chemiczne: epoksydowe, czas utwardzania 1h

Mocowania w hybrydach z magazynem LUNA

W hybrydowych zestawach z falownikiem i magazynem energii LUNA S0/S1 chłodzonym cieczą panele wymagają szyn dachowych o nośności minimum 20 kg/m², bo dodatkowy ciężar baterii przenosi się na konstrukcję. Stalowe profile ocynkowane ogniowo grubości 2,5 mm z łącznikami ruchomymi niwelują naprężenia od wibracji inwertera. Na dachach skośnych mocuj szyny do łat za pomocą śrub rozporowych M10, z dystansem 1-1,5 m między podporami. Zabezpieczenia antyprzesuwowe to blokady z poliamidu wzmocnionego włóknem szklanym, trzymające moduły nawet przy 150 km/h wiatru. Chłodzenie cieczą w LUNA stabilizuje temperaturę mocowań, przedłużając ich żywotność w upale powyżej 50°C.

Falownik hybrydowy blisko paneli - max 5 m kabla - oznacza uziemione szyny z miedzianymi taśmami 25 mm², redukujące ryzyko wyładowań. Dla płaskich dachów balastowe konstrukcje z betonowymi blokami 30 kg/szt. zastępują wiercenie, z regulacją nachylenia pod bifacjalność. Narzędzia: poziomice laserowe dla precyzji 0,1° i testery izolacji przed podłączeniem. Smart meter optymalizuje prąd, co lżejsze obciąża mechanicznie mocowania, dając pewność, że system działa bezawaryjnie latami.

Wielu instalatorów opowiada, jak po pierwszym sezonie z LUNA bez wzmocnionych szyn pojawiły się luzy - dziś wybierają od razu premium, by spać spokojnie. Integracja z magazynem wymaga wentylacji pod panelami min. 100 mm, zapobiegając przegrzaniu czarnych ram N-type.

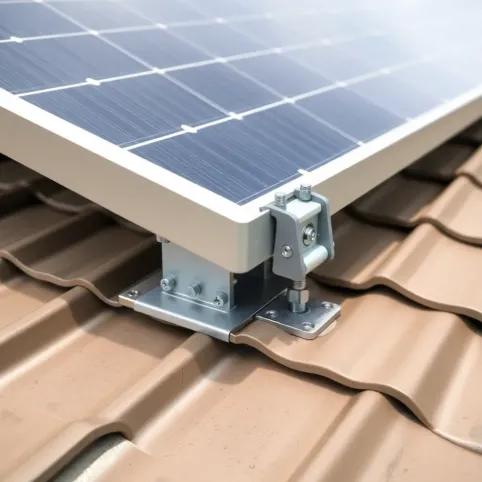

Zobacz także: Mocowanie paneli fotowoltaicznych blachodachówka 2025

Mocowania dla baterii BMS V2 z regulacją

Baterie BMS typu V2 z vehicle-to-grid dynamicznie śledzą słońce, więc mocowania paneli muszą być elastyczne z regulacją kąta 15-35°, minimalizując naprężenia na ramie podczas podmuchów wiatru do 2 kN/m². Używaj szyn aluminiowych z mechanizmami obrotowymi na łożyskach kulowych, mocowanych do stalowych ram wolnostojących. Łączniki ruchome ze stali nierdzewnej pozwalają na wychylenie ±5°, kompatybilne z technologią N-type. Na skośnych dachach wsporniki teleskopowe dostosowują wysokość, a antypoślizgowe maty z gumy neoprenowej blokują przesunięcia. Narzędzia jak klucze imbusowe z momentem 12 Nm zapewniają stabilność bez luzów.

Regulacja kąta w V2 zwiększa wydajność o 20%, ale wymaga kotew gruntowych o głębokości 80 cm dla wolnostojących konstrukcji, wytrzymujących śnieg 2,4 kN/m². Dla dachów płaskich hybrydowe stojaki z balastem 40 kg/m² integrują się z BMS, z kablami solarna w rurkach osłonowych. Zabezpieczenia to blokady antyrotacyjne i uziemienie via szyny PE 16 mm². Instalatorzy chwalą, że taka elastyczność eliminuje cieniowanie, dając stały prąd nawet w pochmurne dni.

  • Mechanizmy obrotowe: zakres 15-35°, obciążenie 50 kg/modół
  • Wsporniki teleskopowe: regulacja 20-100 cm
  • Kotwy gruntowe: spiralne, skręt 200 Nm
  • Maty antypoślizgowe: grubość 5 mm, tarcie 0,8 μ

Mocowania paneli P-type srebrna rama

Panele monofacjalne w technologii P-type ze srebrną ramą są lżejsze o 10% od N-type, więc wystarczą standardowe szyny dachowe z haczykami wciskanymi pod dachówkę ceramiczną lub blachodachówkę. Haczyki ze stali ocynkowanej S320GD o rozstawie 40 cm trzymają profil centralny, z klipsami środkowymi 50 mm dla gwarancji 10-letniej bez mikropęknięć. Na skośnych dachach unikaj wibracji dzięki gumowym amortyzatorom pod szynami, redukującym hałas o 15 dB. Zabezpieczenie przed przesunięciem to kliny blokujące na końcach szyn, idealne dla instalacji do 5 kWp. Montaż precyzyjny z poziomnicą i sznurkiem murarskim trwa 2h na 10 modułów.

Srebrna rama lubi proste mocowania bez dodatków, bo jej anodizacja chroni przed korozją w warunkach wilgotnych. Dla płaskich dachów lekkie stojaki balastowe z krzywkami regulacyjnymi nachylają pod 25°, z łącznikami uniwersalnymi na profile 40-60 mm. Narzędzia: wiertarki udarowe z wiertłami HSS do krokwi drewnianych. Gwarancja obliguje do montażu bez luzów, co daje ulgę - system działa cicho i efektywnie przez dekady.

Wolnostojące konstrukcje dla P-type to ramy stalowe z fundamentami betonowymi 50x50 cm, z dystansami 1,1 m pasującymi do srebrnych ram 1956 mm długości. Lista akcesoriów obejmuje taśmy uszczelniające dach i pierścienie dystansowe dla wentylacji.

Mocowania bifacjalnych N-type TOP

Bifacjalne panele N-type TOP z podwójną szybą ważą 10-15% więcej, więc wzmocnione profile aluminiowe o przekroju 50x30 mm z dystansami 50-70 cm między szynami to konieczność, by odbicie od dachu dawało extra 20% mocy. Antypoślizgowe podkładki z TPE pod ramą srebrną zapobiegają ślizganiu na gładkich powierzchniach, a ruchome łączniki kompensują rozszerzalność podwójnej szyby. Na dachach skośnych hakowe uchwyty z klinami wciskanymi pod blachę trapezową trzymają całość, z nośnością 2 kN/m². Zabezpieczenia antyprzesuwowe to śruby z podkładkami napięciowymi M8. Technologia TOP wymaga cienia wentylacji 150 mm dla chłodzenia tylnej strony.

Lista dystansów dla bifacjalnych

  • Dystans 50 cm: dla modułów 2,2 m szerokości
  • Dystans 60 cm: optymalny dla TOP 72 ogniw
  • Dystans 70 cm: max dla lekkich ram srebrnych

Na płaskich dachach stalowe ramy balastowe z blokami 50 kg/szt. regulują kąt pod odbicie, z kotwami wibroizolacyjnymi. Narzędzia jak multimetry do testu uziemienia i klipsy montażowe z regulacją zacisku gwarantują szczelność. Bifacjalność zyskuje na białych membranach dachowych, ale mocowania muszą być sztywne, by uniknąć wibracji mikroszkie glass.

Mocowania dachowych instalacji >10 kW

Instalacje dachowe powyżej 10 kWp muszą wytrzymać śnieg wg normy 5400 Pa, więc kotwy chemiczne w krokwiach drewnianych lub stalowych o głębokości 10 cm to podstawa dla szyn głównych. Stalowe konstrukcje z profilami C i Z o nośności 150 kg/m² integrują panele monofacjalne N-type, z łącznikami mostkowymi na rozstępy 1,8 m. Na skośnych dachach uniwersalne uchwyty płaskie z uszczelkami EPDM blokują wodę, a ruchome złączki niwelują ruchy termiczne. Zabezpieczenie przed przesunięciem zapewniają łańcuchy balastowe lub kliny stalowe. Dla awaryjnego zasilania hybrydowego całość uziemia się taśmami Cu 50 mm².

Dachówki betonowe wymagają haków z ostrzami 50 mm, wciskanymi bez wiercenia, z klinami antywywrotki. Narzędzia: dźwigniki podnośne dla modułów 25 kg i testery obciążeniowe. Norma PN-EN 1991-1-3 dyktuje obliczenia śniegowe dla stref III, co daje solidność na lata. Instalatorzy z dużych farm dachowych podkreślają, że kotwy chemiczne eliminują ryzyko oderwania w wichurze.

Wolnostojące na gruncie dla >10 kW to ramy rurowe ø60 mm z fundamentami 1x1 m, z regulatorami napięcia na szynach. Lista: 20 kotew na 20 kWp, profile 4 mb/szyna.

Mocowania serii SHT N-type TOP

Seria SHT 15/20/25 monofacjalnych N-type TOP z czarną ramą i podwójną szybą narzuca wąskie klipsy 30-40 mm, bo cieńsza rama wymaga precyzyjnego zacisku bez deformacji. Wentylowane szyny aluminiowe z otworami 12 mm co 40 cm chłodzą moduły, chroniąc przed gradem do 25 mm średnicy. Na dachach skośnych mocuj do krokwi śrubami nierdzewnymi A2-70, z dystansem 1,1 m dla paneli 2278 mm. Zabezpieczenia to podkładki antywibracyjne z pianki PE i blokady końcowe. Podwójna szyba zwiększa odporność, ale wentylacja jest kluczowa dla technologii TOP.

Czarna rama SHT absorbuje ciepło, więc izolacja termiczna pod szynami z pianki poliuretanowej 10 mm zapobiega przegrzaniu. Dla płaskich dachów stojaki z regulacją 5-40° używają balastu 35 kg/m², z łącznikami modułowymi na serie. Narzędzia: szczypce zaciskowe dla klipsów i anemometry do wiatru montażowego. Instalacje SHT z inteligentnymi trybami zero-export wymagają stabilności bez cieniowania, co te mocowania zapewniają idealnie.

  • Klipsy wąskie: 30 mm boczne, 40 mm środkowe
  • Szyny wentylowane: profil 45x25 mm
  • Podkładki antywibracyjne: 50x50 mm
  • Izolacja termiczna: λ=0,035 W/mK

Pytania i odpowiedzi o mocowaniach paneli fotowoltaicznych

  • Jakie mocowania wybrać do paneli monofacjalnych w technologii N-type z czarną ramą?

    Do takich paneli z klasą palności A najlepsze będą mocowania z atestem ogniowym, czyli standardowe ramy aluminiowe wyposażone w klipsy antykorozyjne. To zapewnia bezpieczeństwo całego dachu i pasuje idealnie do ich wysokiej odporności na płomienie.

  • Czy panele bifacjalne z podwójną szybą wymagają wzmocnionych mocowań?

    Tak, bo podwójna szyba zwiększa wagę o 10-15 procent, więc idź w wzmocnione profile aluminiowe z dystansami co 50-70 cm. Dla srebrnej ramy TOP dodaj antypoślizgowe podkładki, żeby bifacjalność dobrze odbijała światło od dachu bez przesuwania się.

  • Jakie szyny dachowe do instalacji z magazynem energii jak LUNA S0/S1?

    Potrzebujesz szyn dachowych o nośności minimum 20 kg na metr kwadratowy, bo magazyn chłodzony cieczą dodaje ciężaru. Ustaw je blisko inwertera, max 5 metrów kabla, i uziem wszystko, żeby stabilizować temperaturę i przedłużyć żywotność.

  • Jak montować mocowania na dachach skośnych pod panele z bateriami V2?

    Użyj elastycznych mocowań z regulacją kąta od 15 do 35 stopni, haczyków dachówkowych dla lżejszych srebrnych ram P-type. To minimalizuje naprężenia od wiatru i pozwala na dynamiczne śledzenie słońca dzięki BMS V2.

  • Jakie zabezpieczenia przed śniegiem i wiatrem dla dużych instalacji dachowych?

    Przy mocach powyżej 10 kWp stosuj mocowania zgodne z normą 5400 Pa na śnieg, kotwy chemiczne w krokwiach i certyfikaty PN-EN 1090. Dla serii SHT z podwójną szybą wybierz wąskie klipsy 30-40 mm i wentylowane szyny, żeby chronić przed gradem i wibracjami.
