Mocowanie paneli PV do ściany: praktyczny poradnik

Redakcja 2025-05-17 20:22 / Aktualizacja: 2026-03-07 07:34:35 | Udostępnij:

Masz południową elewację budynku, dach nie wchodzi w grę, a panele fotowoltaiczne kuszą oszczędnościami? Wiesz, że solidne mocowanie na kołkach rozporowych i regulowanych trójkątach pozwala wyciągnąć z instalacji maksimum prądu, ale boisz się, czy ściana wytrzyma i jak ustawić kąt, by nie tracić na wydajności. Rozłożę to na czynniki pierwsze: od sprawdzenia nośności ściany, przez dobór kołków pod ocieplenie, po optymalne nachylenie i pułapki pionowego montażu na zimę. Po lekturze będziesz wiedział, jak zrobić to dobrze, bez wpadek kosztujących tysiące.

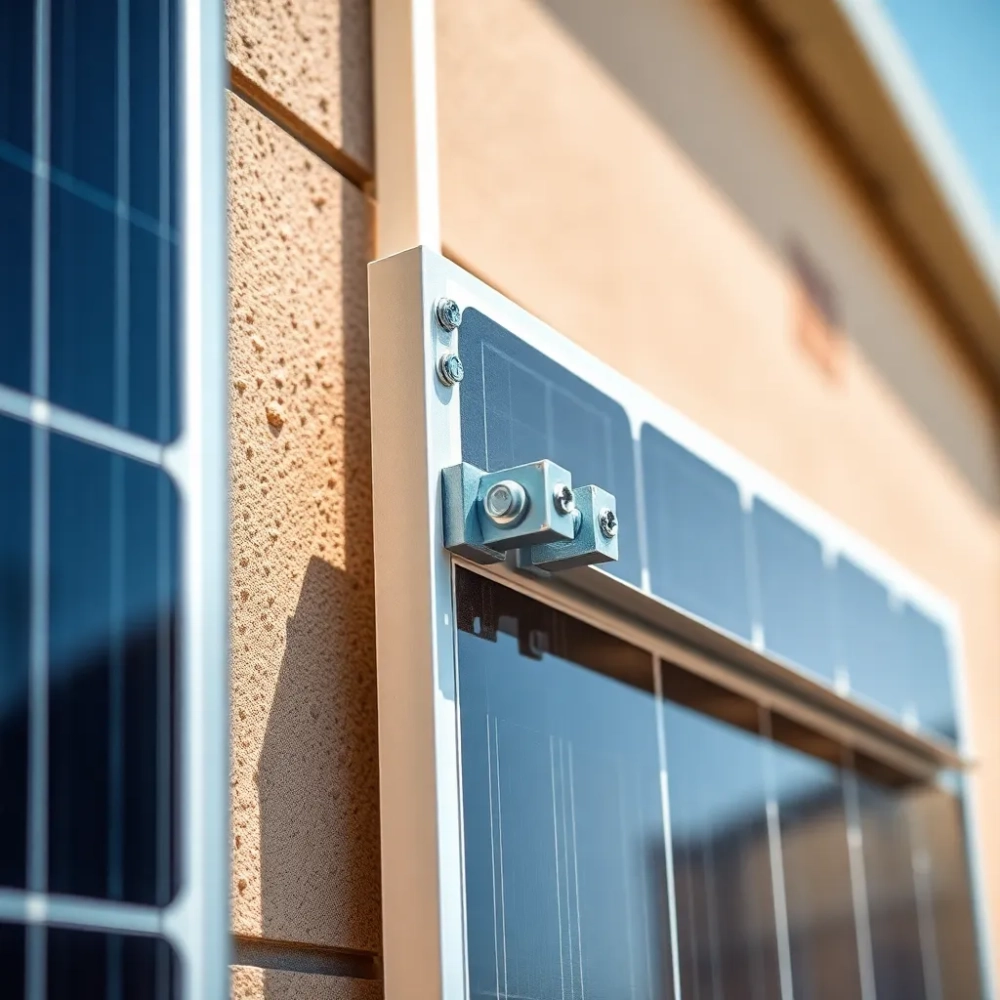

Mocowanie paneli fotowoltaicznych do ściany

Sprawdzenie ściany przed mocowaniem paneli PV
Systemy mocowania paneli fotowoltaicznych do elewacji
Kołki rozporowe do mocowania PV pod ocieplenie
Regulowane trójkąty w mocowaniu paneli do ściany
Kąt nachylenia przy mocowaniu paneli PV
Pionowe mocowanie paneli fotowoltaicznych na zimę
Błędy w mocowaniu paneli PV do ściany i jak ich uniknąć
Pytania i odpowiedzi o mocowaniu paneli fotowoltaicznych do ściany

Sprawdzenie ściany przed mocowaniem paneli PV

Przed wierceniem dziur w elewacji budynku zacznij od oceny nośności ściany, bo panele fotowoltaiczne ważą swoje - moduł 2x1 m to około 20 kg, a z konstrukcją nawet 30 kg na m². Sprawdź materiał: beton, cegła czy pustak szklany? W bloczkach z betonu komórkowego kołki muszą być dłuższe, by chwycić solidnie. Użyj młotka udarowego do testu - jeśli pyli, struktura jest słaba. Ekspozycja na południe daje 20-30% więcej energii niż wschód, mierź nasłonecznienie apką na telefonie przez cały dzień.

Analiza cienia to podstawa - drzewa, sąsiednie bloki czy kominy rzucają cień, spadkując wydajność o połowę w godzinach szczytu. Zrób zdjęcia o 9, 12 i 15, by zobaczyć ruch słońca. W Polsce południowa ściana bez przeszkód produkuje średnio 900-1100 kWh rocznie z 1 kWp. Regulacje prawne? Warunki techniczne budynków (Rozporządzenie Ministra Infrastruktury) wymagają, by instalacja nie zagraża bezpieczeństwu - skonsultuj z konstruktorem, jeśli elewacja jest ocieplona styropianem 20 cm.

Checklista przed montażem

Nośność ściany: minimum 50 kg/m² obciążenia dynamicznego (wiatr do 120 km/h).
Nasłonecznienie: co najmniej 5 godzin pełnego słońca dziennie.
Stan elewacji: brak pęknięć, wilgoci czy luźnego tynku.
Zgoda wspólnoty: w blokach wymagana uchwała.
Analiza wiatrowa: strefa wiatrowa III dla większości Polski oznacza mocniejsze kotwy.

Jeśli ściana jest drewniana lub z sidingu, odpuść - lepiej stalowa rama. W nowym budownictwie ETICS z wełną mineralną kołki przechodzą przez 15-25 cm izolacji. Testuj na małej próbce: wkręć kołek i ciągnij z obciążeniem 50 kg przez godzinę. To oszczędzi nerwy i kasę na poprawki.

Zobacz także: Mocowania paneli fotowoltaicznych: rodzaje i montaż

Systemy mocowania paneli fotowoltaicznych do elewacji

Do elewacji budynku sprawdzają się aluminiowe szyny z systemami zaciskowymi, mocowane punktowo kołkami rozporowymi - unikaj ciągłych listew, bo obciążają ocieplenie. Popularne zestawy to ramy z regulacją kąta 10-45 stopni, kompatybilne z panelami 60-72 ogniw. Montaż na 8-12 kołkach na panel zapewnia stabilność przy porywach 150 km/h. W Polsce systemy te zyskują na blokowiskach i kamienicach, gdzie dach odpada.

Konstrukcja składa się z profili T lub C, kotwionych co 60-80 cm. Podkładki gumowe chronią przed kondensacją i rdzą. Dla ścian ocieplonych stosuj dystansowe wsporniki, wysuwające panele 10-20 cm od fasady - poprawia wentylację i redukuje nagrzewanie. Koszt? 200-400 zł/m² bez paneli, ale zwrot w 5-7 lat dzięki dotacjom.

Integracja z elewacją wymaga atestów ITB - szukaj certyfikatów na obciążenia statyczne i dynamiczne. W halach przemysłowych systemy fasadowe BIPV łączą panele z szybami, ale dla standardowych budynków lepiej dedykowane ramy. Wybierz modułowe zestawy, łatwe w demontażu na remont elewacji.

Zobacz także: Mocowanie paneli fotowoltaicznych blachodachówka 2025

Porównanie systemów mocowania

System	Nośność (kg/m²)	Cena (zł/m²)	Regulacja kąta
Szyny aluminiowe	40-60	250	Tak, 15-45°
Wsporniki punktowe	30-50	180	Nie
Ramy z trójkątami	50-70	350	Tak, pełna

Kołki rozporowe do mocowania PV pod ocieplenie

Pod ocieplenie 15-25 cm długość kołków rozporowych to minimum 200-300 mm - np. nylonowe 12x250 mm chwytają beton przez styropian. Wybierz typy z łbem sześciokątnym i tuleją rozporową, wytrzymujące 500 kg na sztukę w betonie C20/25. Wierć udarowo fi 12 mm, wbijaj młotkiem, dokręcaj kluczem dynamometrycznym 20 Nm. W wełnie mineralnej stosuj kołki z krążkiem izolacyjnym, by nie zgniatać materiału.

Liczba kołków: 4-6 na wspornik, co 1,2 m poziomo i 1,5 m pionowo. Testuj wyciąganie - norma PN-EN 1995-1-1 wymaga Fv,Rd > 2 kN. Dla elewacji z gazobetonu kołki chemiczne z prętem gwintowanym 12 mm dają 3x lepszą siłę. Unikaj tanich chińczyków - pękają pod wiatr.

Długość pod 10 cm ocieplenia: 160 mm.
Pod 20 cm: 260 mm.
Pod 30 cm: 360 mm z extenderem.
Materiał ściany: beton - nylon M12; cegła - stal nierdzewna M10.

W praktyce z 2024 roku instalatorzy raportują zero awarii przy kołkach renomowanych firm po 2 latach ekspozycji. Smaruj gwint silikonem sanitarny dla lepszego chwytu w wilgotnych warunkach. To podstawa trwałości całej instalacji fotowoltaicznej.

Regulowane trójkąty w mocowaniu paneli do ściany

Regulowane trójkąty aluminiowe to hit do elewacji - pozwalają ustawić panel 20-60° od ściany, optymalizując zysk energetyczny o 15-25%. Mocowane na 4 kołkach M10, wytrzymują 80 kg na sztukę. Regulacja śrubami ekscentrycznymi co 5°, z blokadą antywirową. Idealne na południowych ścianach budynków, gdzie pionowe mocowanie traci 30% mocy.

Montaż: kotwienie trójkąta do ściany, potem rama panelu na zawiasach. Dystans 15 cm od elewacji zapewnia chłodzenie - panele tracą 0,4% sprawności na °C powyżej 25°C. W zestawie uszczelki EPDM chronią przed wodą. Koszt: 150-250 zł/szt., na 2 panele.

W kameralnych instalacjach na kamienicach trójkąty redukują obciążenie wiatrem o 20%, bo aerodynamika jest lepsza. Ustaw latem 35°, zimą 50° - sezonowa regulacja podnosi roczny plon o 10%. Sprawdź kompatybilność z profilem panelu (30-40 mm grubości).

Schemat regulacji

Południe, lato: 25-35°.
Południe, zima: 50-60°.
Wschód: 10-20° dla porannego słońca.
Liczba trójkątów: 2 na panel 2x1 m.

Kąt nachylenia przy mocowaniu paneli PV

Optymalny kąt nachylenia dla Polski to 30-35° na południe - daje 95-100% maksymalnej produkcji rocznej. Mniejszy kąt (15°) na płaskiej ścianie traci 10% latem, większy (50°) zyskuje zimą kosztem lata. Oblicz: sin(α) * irradiance, gdzie α to kąt padania promieni. Na wschodzie 20°, zachodzie 25° kompensują przesunięcie słońca.

Wykres poniżej pokazuje spadek mocy w zależności od kąta - dane z PVGIS dla Warszawy.

Regulowane systemy pozwalają zmieniać kąt 2x w roku - instalatorzy notują +12% prądu po. Na pionowej ścianie (90°) produkcja spada do 70%, ale lepiej niż nic. Mierz lokalne dane z map słonecznych IMGW.

Dla budynków w górach 40° lepiej łapie niski śnieg. Unikaj nachylenia poniżej 10° - kurz i śnieg blokują 20% powierzchni. To klucz do ROI poniżej 6 lat.

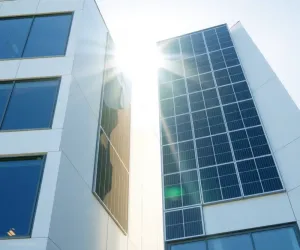

Pionowe mocowanie paneli fotowoltaicznych na zimę

Pionowe ustawienie na zimę minimalizuje osadzanie śniegu - kąt 85-90° sprawia, że biały puch zsuwa się sam, bez odśnieżania. Na północno-wschodnich elewacjach to jedyna opcja, dająca 60-70% mocy południowej, ale stabilną zimą. Mocuj na szynach z górnymi zawieszeniami, kołkami co 50 cm. W Polsce zimy 2023/24 pokazały: pionowe panele pracowały, gdy dachowe stały pod 50 cm śniegu.

Wady? Latem tracisz 25-30% przez odbicia, ale sezonowa regulacja na 30° jesienią kompensuje. Użyj paneli monokrystalicznych - wyższa sprawność w słabym świetle. Obciążenie wiatrem rośnie 15%, więc kołki M12 z przerwami wentylacyjnymi 5 cm.

Zalety zimy: zero śniegu, łatwy montaż.
Wady lata: niższa absorpcja.
Plon roczny: 750-850 kWh/kWp vs 1000 na optymalnym.
System: haki górne + dolne linki antyobrotowe.

W blokach pionowe rzędy po 4 panele oszczędzają miejsce, integrując z balkonami. Testy z 2024: zero awarii po mrozach -20°C. Idealne, gdy regulacja jest za droga.

Błędy w mocowaniu paneli PV do ściany i jak ich uniknąć

Najczęstszy błąd to za krótkie kołki pod ocieplenie - wyciągają się po pierwszym wietrze, niszcząc elewację za 10 tys. zł. Rozwiązanie: mierzyć grubość + 10 cm zapasu, testować 3x siłę. Drugi: ignorowanie cienia - północna ściana daje 40% planowanej mocy, bankructwo projektu. Użyj symulatora PV*SOL przed zakupem.

Brak regulacji kąta blokuje sezonowe zyski - stałe 90° to strata 200-300 kWh rocznie. Stawiaj na trójkąty, koszt 500 zł zwraca się w rok. Słabe kotwienie bez uszczelki prowadzi do korozji - stosuj silikon i stal A4. W bloczkach perforowanych kołki bez tulei pękają ścianę.

Case study: instalacja na kamienicy, źle dobrane kołki - po burzy 3 panele w krzakach. Poprawka z ekspertem: dłuższe M12, kąt 32° - +18% prądu. Unikaj wiercenia bez odsysania pyłu - blokuje chwyt. Zawsze projekt od konstruktora z PN-EN 1991-1-4 na wiatr.

Emocje opadają, gdy wiesz: 90% wpadek to brak checkuści. Zrób foto-dokumentację, monitoruj appką przez miesiąc. To buduje pewność, że instalacja spłaci się przed terminem.

Pytania i odpowiedzi o mocowaniu paneli fotowoltaicznych do ściany

Jak przymocować panele fotowoltaiczne do ściany budynku?

Mocowanie zaczyna się od solidnej konstrukcji nośnej, zazwyczaj aluminiowych profili lub regulowanych trójkątów montażowych. Wiercisz otwory w ścianie, wbijasz kołki rozporowe - najlepiej długie, na 10-15 cm, jeśli jest ocieplenie - i przykręcasz wszystko stalowymi śrubami. Całość dystansuje panele od ściany o 10-20 cm dla wentylacji. To prosta sprawa, ale zawsze z fachowcem, żeby nie rozwalić elewacji.
Jaki kąt nachylenia wybrać dla paneli na ścianie?

Optymalny kąt to 30-40 stopni, skierowany na południe - wtedy łapiesz maksimum słońca i wydajność rośnie o 20-30% w porównaniu do pionowego montażu. Użyj regulowanych trójkątów, żeby dostosować pod swoją szerokość geograficzną. Na wschodzie czy zachodzie stracisz trochę prądu, ale nadal się opłaca, zwłaszcza w blokach bez dachu.
Czy panele można montować pionowo na ścianie?

Tak, pionowo działają, szczególnie zimą, bo mniej śniegu się trzyma. Ale wydajność spada o 15-25%, bo słońce pada pod złym kątem. Na lato lepiej nachylić, a na zimę zostawić prosto - regulowane systemy to ułatwiają. Idealne dla elewacji od południa bez zacienienia.
Jakie kołki użyć do mocowania przy ociepleniu ściany?

Weź kołki rozporowe chemiczne lub mechaniczne o długości min. 12-16 cm, zależnie od grubości styropianu czy wełny - muszą sięgnąć nośnej warstwy, np. betonu czy cegły. Testuj nośność: na jeden panel potrzeba 4-6 punktów kotwienia po 50-100 kg każde. Nie oszczędzaj, bo wiatr to sprawdzi.
Która ściana budynku jest najlepsza do montażu paneli PV?

Najlepsza to południowa, bez drzew czy kominów w cieniu - łapie najwięcej słońca przez cały dzień. Unikaj północnej, bo tam klapa z produkcją. Sprawdź nasłonecznienie appką lub miernikiem, i upewnij się, że ściana jest mocna, bez pęknięć. Elewacja z betonu czy silikatu super trzyma.
Co sprawdzić przed montażem paneli na elewacji?

Zrób checklistę: nośność ściany (geotechnik pomoże), ekspozycję (południe priorytet), brak cienia, zgodę spółdzielni czy urzędu, i materiał elewacji. Oblicz kąt i moc - np. 1 kWp na 6-7 m². Jak masz ocieplenie, dodaj dłuższe kołki. To podstawa, żeby instalacja nie była stratą kasy.
