Stelaż pod panele fotowoltaiczne – jak wybrać i zamontować samemu?

Wahasz się, czy dasz radę zamontować panele fotowoltaiczne bez ekipy wykonawczej, bo obawiasz się, że konstrukcja nośna to zbyt skomplikowana część instalacji? To naturalne wybór odpowiedniego stelaża pod panele fotowoltaiczne rzeczywiście wymaga zrozumienia kilku kluczowych zależności, ale okazuje się, że producenci znacząco ułatwili ten proces. Wystarczy jedna rzecz: wiedzieć, na co zwracać uwagę, zanim wyda się pieniądze.

• Jak dobrać stelaż do rodzaju dachu?
• Montaż stelaża na gruncie krok po kroku
• Regulacja kąta nachylenia paneli dzięki stelażowi
• Pytania i odpowiedzi dotyczące stelaża pod panele fotowoltaiczne

Jak dobrać stelaż do rodzaju dachu?

Rodzaj pokrycia dachowego determinuje wybór konkretnego systemu mocowania, a co za tym idzie całkowity koszt instalacji fotowoltaicznej. Na dachach krytych dachówką ceramiczną stosuje się uchwyty haki montowane pod gąsiorami, które wchodzą w strukturę krokwi bez naruszania szczelności poszycia. Ich nośność wynosi typowo od 150 do 250 kg na punkt mocowania, co pozwala na pewne utrzymanie ciężaru paneli even przy silnych podmuchach wiatru. Kluczowe jest tu zachowanie rozstawu maksymalnie 80-100 cm między hakami, ponieważ profil aluminiowy ładnie przenosi moment zginający dopiero wtedy, gdy jego podparcie jest wystarczająco gęste.

Dachówka karpiówka czy esówka wymaga innego podejścia należy zastosować wsporniki z regulowanym wysięgnikiem, które omijają wypukłości pokrycia i pozwalają wyrównać płaszczyznę montażu. Bez tego profile nośne leżałyby na nierównościach, generując naprężenia prowadzące do pękania aluminium w miejscach spiętrzeń. Tego typu rozwiązanie dodaje około 15-20% do ceny stelaża, ale eliminuje ryzyko przecieków i konieczności demontażu w przyszłości.

Blachodachówka, popularna w budownictwie jednorodzinnym z lat 90., to zupełnie inna kategoria. Tutaj montuje się profile wsporcze z uszczelkami EPDM, które dociskają się do fal blachy, tworząc wodoszczelne połączenie. Grubość blachy ma znaczenie przy materiale poniżej 0,5 mm firma monterska powinna zapytać o wzmocnienie w postaci dodatkowych podkładek dystrybucyjnych. W przeciwnym razie punktowe obciążenie wiatrem może wywołać odkształcenie blachy wokół śruby, co w skali kilkunastu lat doprowadzi do korozjiogniskowej.

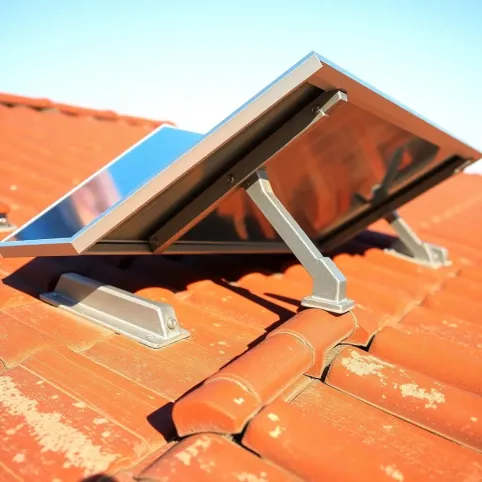

Zobacz Stelaż pod panele fotowoltaiczne na dach

Dachy płaskie, kryte papą termozgrzewalną lub membraną PVC, wymagają systemów balastowych lub odciążających. Stelaż pod panele fotowoltaiczne na takiej powierzchni to zazwyczaj konstrukcja aluminiowa z regulowanym kątem nachylenia od 10 do 35 stopni, którą stabilizuje się bloczkami betonowymi lub dedykowanymi obciążnikami. Przy masie paneli rzędu 12-15 kg/m² i obciążeniu wiatrem klasy B w strefie III, balast powinien wynosić minimum 35 kg/m². Producenci podają te wartości w tabelach obciążeniowych warto z nich korzystać zamiast polegać na intuicji.

Na co zwrócić uwagę przy wyborze samego materiału? Profile aluminiowe serii 6000 najczęściej EN AW-6063 oferują optymalny stosunek wytrzymałości do masy własnej. Stal nierdzewna gatunku A2-70 sprawdza się w połączeniach śrubowych, natomiast stal ocynkowana ogniowo wykorzystywana jest w elementach fundamentowych ze względu na odporność korozyjną w styku z gruntem. Mieszanki tych materiałów w jednym zestawie to standard rynkowy, co oznacza, że producent zadbał o kompatybilność galwaniczną połączeń.

Montaż stelaża na gruncie krok po kroku

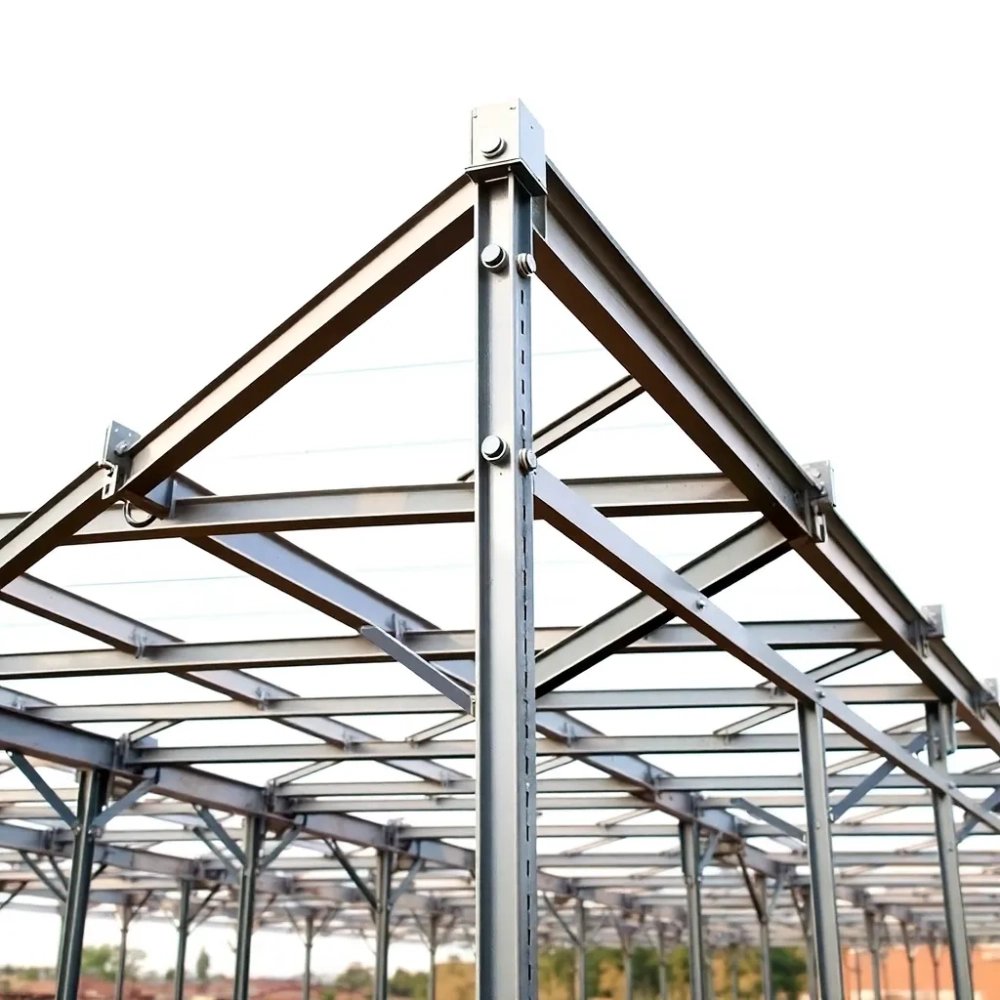

Instalacja naziemna to rozwiązanie dla osób, które dysponują dużą powierzchnią działki i chcą uniknąć ingerencji w konstrukcję budynku. Taka konstrukcja nośna wymaga jednak znacznie większej precyzji na etapie fundamentowania, ponieważ nie ma możliwości korekcji po wbiciu słupów w grunt. Dlatego projekt zaczyna się od geodezyjnego wytyczenia osi oraz pomiaru głębokości przemarzania gruntu dla większości regionów Polski to minimum 80 cm, a w obszarach podgórskich nawet 120 cm. Pominięcie tego parametru skutkuje wypychaniem słupów podczas cykli zamaczania i zamarzania.

Fundamenty fotowoltaiczne na gruntach średnio zwięzłych wykonuje się najczęściej jako stopy betonowe 40x40x60 cm lub jako wbijane pale stalowe o przekroju ceownika. Te drugie oferują szybszy montaż i mniejszą ilość robót ziemnych, ale wymagają sprawdzenia oporu gruntu na głębokości przynajmniej 2 metrów. Jeśli warstwa nośna zalega głębiej, pale mogą się wychylać pod obciążeniem paneli ustawionych pod kątem zwłaszcza przy większych instalacjach powyżej 10 kWp.

Profile nośne montuje się po związaniu betonu, czyli po upływie minimum 72 godzin przy temperaturze powyżej 10°C. Regulacja wysokości odbywa się za pomocą śrub naciągowych osadzonych w tulejach wfundamentowych tego typu połączenie umożliwia kompensację nierówności terenu do ±15 cm bez konieczności kucia ław. Łączenie podłużne profili wykonuje się nakładkami z zaciskami samoblokującymi, które przenoszą moment obrotowy lepiej niż tradycyjne śruby z nakrętkami.

Rysunek techniczny dołączony do zestawu zawiera zazwyczaj schemat rozmieszczenia podpór w osi wschód-zachód, rozstawy między rzędami oraz specyfikację momentów dokręcania połączeń gwintowych. Te ostatnie są kluczowe zbyt słabe dokręcenie powoduje luzy przy dynamicznych obciążeniach wiatrowych, natomiast przekręcenie śruby może doprowadzić do zerwania gwintu w profilu aluminiowym, co jest częstym błędem amatorów monterów. Typowy moment dla śruby M8 to 15-20 Nm, dla M10 30-40 Nm, podany w instrukcji obsługi zestawu.

System mocowania paneli do profili to zazwyczaj zaciski środkowe i boczne z dociskiem sprężynowym, które eliminują konieczność wiercenia w ramie panelu. Dzięki temu użytkownik zachowuje pełną gwarancję producenta paneli, ponieważ żaden otwór nie narusza struktury modułu. Regulacja wysokości zacisków pozwala na kompensację tolerancji wymiarowych paneli różnice w grubości ramy do ±2 mm nie stanowią problemu.

Całkowity czas montażu systemu naziemnego dla instalacji 5 kWp to typowo 2 do 3 dni pracy dwuosobowej, przy czym pierwszy dzień pochłania fundamentowanie, a kolejne przeznacza się na konstrukcję nośną i instalację paneli. W zestawie znajdziesz wszystkie elementy złączne, wsporniki oraz szczegółową instrukcję samodzielne wykonanie jest więc realistyczne, o ile podejdziesz do etapu przygotowania z należytą starannością.

Regulacja kąta nachylenia paneli dzięki stelażowi

Kąt nachylenia paneli fotowoltaicznych determinuje ilość energii, jaką instalacja jest w stanie wygenerować w ciągu roku. Dla Polski optymalny zakres to 30-40 stopni od poziomu, co przekłada się na orientację płaszczyzny paneli prostopadle do padania promieni słonecznych w okresie letnim. Warto wiedzieć, że odchylenie o 15° od optimum zmniejsza uzysk energii zaledwie o 5-8%, co oznacza, że precyzyjne dostrojenie kąta jest mniej krytyczne niż zapewnienie braku zacienienia w ciągu dnia.

Stelaż regulowany pozwala na zmianę tego parametru po instalacji, co jest istotne w przypadku migracji paneli z dachu na grunt lub odwrotnie. Konstrukcje z serii regulowanych oferują system przegubów z blokadą kątową, który utrzymuje wybrane nachylenie nawet przy obciążeniach śniegiem do 540 Pa. Mechanizm blokady to zazwyczaj śruba dociskowa z podkładką stożkową, która wymusza tarcie statyczne na styku dwóch profili proste rozwiązanie, a zarazem niezawodne przez dekady eksploatacji.

Przy regulacji kąta na dachach płaskich należy pamiętać o zwiększeniu powierzchni oporu wiatrowego. Im wyższy kąt nachylenia, tym większy przewracający działa na punkty mocowania przy 35° w porównaniu do 10° wzrost obciążenia może sięgać 60%. Producent zestawu powinien podać maksymalny kąt dla danego obciążenia wiatrowego regionu, cofnij się do tabeli obciążeniowej podanej w rozdziale o rodzajach dachów.

Na dachach skośnych kąt nachylenia konstrukcji nośnej determinuje zazwyczaj kąt nachylenia połaci moduły montuje się równolegle do pokrycia, aby zminimalizować szczeliny między panelem a powierzchnią dachu. Istnieją jednak systemy z podniesioną ramą, które pozwalają na ustawienie paneli pod kątem wyższym niż kąt dachu o 10-15°, co jest przydatne przy dachach o małym spadku (poniżej 15°), gdzie standardowe nachylenie nie zapewnia optymalnego nasłonecznienia.

Dla instalacji naziemnych producenci oferują stelaże jednoosiowe lub dwuosiowe z automatycznym śledzeniem słońca, które zwiększają produkcję energii nawet o 45% w porównaniu z konstrukcją stałą. Takie rozwiązania wymagają jednak zasilania mechanizmu obrotowego, co w praktyce oznacza dodatkowe około 50-100 W na panel ta energia musi zostać skompensowana przez zysk z produkcji, dlatego tracking opłaca się głównie w instalacjach powyżej 15 kWp.

Niezależnie od wybranego kąta, stelaż pod panele fotowoltaiczne musi zapewniać swobodną cyrkulację powietrza pod modułami. Minimalny prześwit 15-20 cm pozwala na chłodzenie paneli, co przekłada się na wyższą sprawność konwersji każdy stopień powyżej 25°C obniża wydajność o około 0,4%. Uchwyty dystansowe z tworzywa lub aluminium pełnią tu podwójną funkcję: stabilizują konstrukcję i utrzymują wymagany prześwit.

Wybierając zestaw, zwróć uwagę na to, czy producent dołączył rysunek techniczny z rozmieszczeniem wszystkich elementów nośnych to nie jest standard w każdej ofercie, a brak tego dokumentu znacząco utrudnia samodzielny montaż. Szczegółowa instrukcja krok po kroku powinna zawierać momenty dokręcania, rozstawy podpór oraz sekwencję łączenia profili, co eliminuje ryzyko błędów na etapie konstrukcji. Dobrze dobrany stelaż, zamontowany zgodnie z wytycznymi, posłuży bezawaryjnie przez 25-30 lat tyle, ile wynosi gwarancja na same panele.
