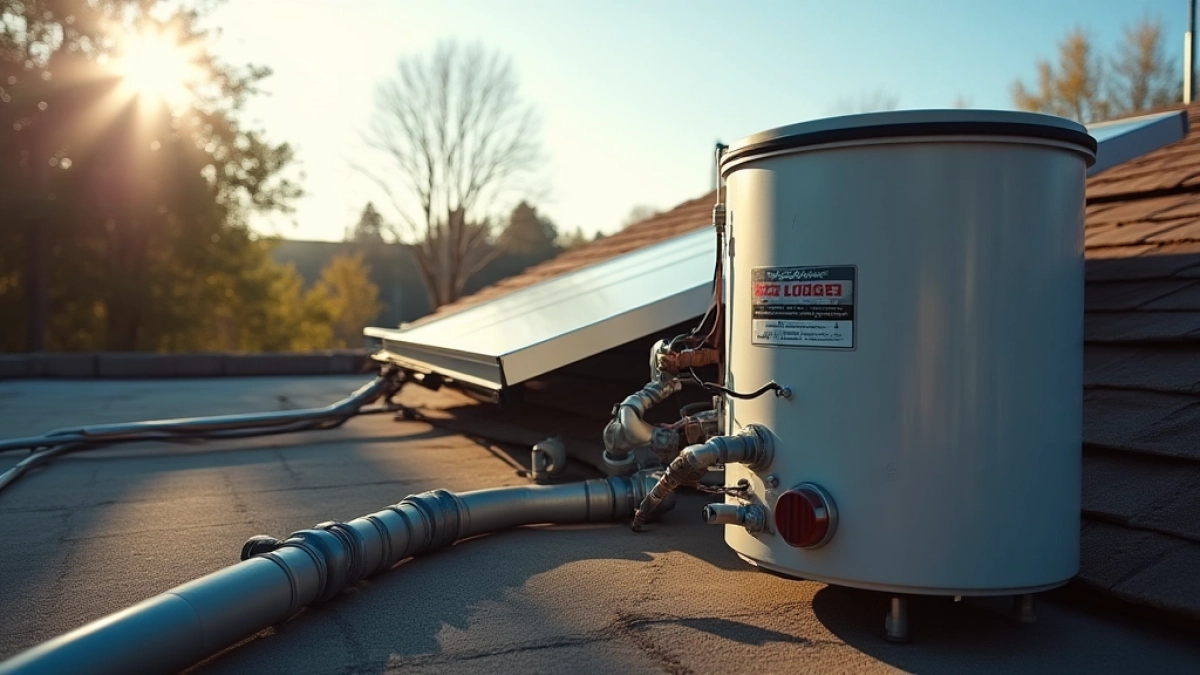

Jak podłączyć panel słoneczny do bojlera i zapomnieć o wysokich rachunkach

W słoneczne lato jeden kolektor płaski o powierzchni 2,5 m² potrafi dostarczyć do zasobnika ponad 200 litrów gorącej wody dziennie, pokrywając od 60% do 80% rocznego zapotrzebowania czteroosobowej rodziny na ciepłą wodę użytkową. Podłączenie panelu słonecznego do bojlera to inwestycja rzędu 8-15 tys. zł, która zwraca się w 5-8 lat, a przy aktualnych dotacjach nawet szybciej. Poniższy przewodnik prowadzi przez dobór urządzeń, schemat hydrauliczny, montaż krok po kroku oraz pułapki, które kosztują tysiące złotych, gdy się ich nie przewidzi.

• Dobór kolektora i bojlera przed montażem
• Instalacja kolektora słonecznego krok po kroku
• Najczęstsze błędy przy podłączaniu panelu do bojlera
• Eksploatacja, zimowa przerwa i dotacje 2025
• Checklist przed uruchomieniem

Dobór kolektora i bojlera przed montażem

Zanim ekipa wejdzie na dach, trzeba ustalić trzy twarde parametry: typ kolektora, pojemność zasobnika i moc grzewczą instalacji. Bez tego zestaw będzie albo za słaby, albo przewymiarowany, a w obu przypadkach pieniądze zostaną zmarnowane.

Kolektor płaski czy próżniowy: różnice, które decydują o wyborze

Kolektor płaski to aluminiowa lub miedziana wężownica osadzona w płaskiej obudowie ze szkła hartowanego. Absorber pochłania promieniowanie słoneczne i przekazuje ciepło do glikolu propylenowego krążącego w rurkach. Sprawność optyczna sięga 75-82%, a przy dobrej izolacji straty ciepła nie przekraczają 4-6 W/(m²·K). Sprawdza się tam, gdzie dach ma wystarczającą powierzchnię i nie szukamy rekordowej wydajności zimą.

Kolektor próżniowy (heat-pipe lub przepływowy) składa się z kilkudziesięciu szklanych rur, z których każda działa jak miniaturowa termosbutelka. Próżnia między warstwami szkła redukuje straty konwekcyjne do niemal zera, dzięki czemu sprawność rośnie do 80-88%, a temperatura czynnika na wyjściu potrafi przekroczyć 150°C przy dobrej insolacji. Różnica ma znaczenie przy ograniczonej powierzchni dachu lub w regionach o chłodniejszym klimacie, gdzie lato trwa krócej.

Dobór mocy do zużycia wody

Prosta reguła mówi: 50 litrów ciepłej wody na osobę dziennie oraz 1 m² powierzchni absorbera na domownika. Czteroosobowa rodzina potrzebuje więc zasobnika 200-300 litrów i 4 m² kolektora. W praktyce warto dodać 15-20% zapasu na pochmurne dni, co daje 4,8-5,0 m². Każdy dodatkowy metr kwadratowy kosztuje 350-1100 zł, ale skraca czas powrotu inwestycji o kilka miesięcy, jeśli dach pozwala.

Kompatybilność kolektora z bojlerem

Bojler solarny musi mieć przynajmniej jedną wężownicę o powierzchni wymiany ciepła dopasowanej do mocy kolektora. Dla 4 m² absorbera optymalna wężownica ma 0,8-1,2 m², a jej średnica wewnętrzna wynosi 18-22 mm. Zasobnik dwuwężownicowy (solarna + grzewcza lub solarna + elektryczna) pozwala połączyć kocioł, kominek z płaszczem wodnym i instalację słoneczną w jednym układzie, bez instalowania dodatkowego wymiennika. Bojler jednowężownicowy wymaga grzałki elektrycznej jako wspomagania, bo samo słońce nie ogrzeje wody od listopada do lutego.

Lokalizacja dachowa decyduje o rocznym uzysku energii. Kąt nachylenia 30-45° przy azymucie 0° (pełne południe) daje najlepszy wynik. Odchylenie 15° na zachód skutkuje stratą 5-8%, a 30° już 12-18%. Zacienienie między godziną 9:00 a 15:00 potrafi obciąć uzysk o połowę, dlatego sąsiedni komin, drzewo czy wyższy budynek trzeba ocenić analizatorem nasłonecznienia lub aplikacją typu PVGIS. Norma PN-EN 12976 wymaga, by kolektor był dostępny serwisowo i miał zapas 1 m wolnej przestrzeni z każdej strony dla celów konserwacji.

Instalacja kolektora słonecznego krok po kroku

Montaż trwa zwykle 2-3 dni robocze dla ekipy dwuosobowej. Każdy etap wymaga precyzji, bo błędu nie da się łatwo cofnąć po oddaniu instalacji do użytku.

Montaż uchwytów dachowych i hydroizolacja

Uchwyty kotwione są do krokwi dachowych, nigdy do poszycia. Wkręty A2 o średnicy 8 mm wchodzą w drewno na głębokość co najmniej 60 mm i przenoszą siły ssące wiatru sięgające 1,2 kN/m² w strefie wiatrowej I wg PN-EN 1991-1-4. Pod każdy uchwyt wchodzi podkładka EPDM oraz kołnierz ołowiany lub aluminiowy, który chroni przed wlewaniem się wody pod pokrycie. Błąd polegający na mocowaniu do łat zamiast do krokwi kończy się zerwaniem kolektora przy pierwszej silnej wichurze.

Po zamontowaniu haków przychodzi czas na przeprowadzenie rur przez dach. Przejście wykonuje się przez kosz dachowy lub dedykowany kominek dachowy o średnicy 50-70 mm. Otwór wokół rur wypełnia się pianką montażową odporną na UV, a od zewnątrz zamyka obróbką dekarską dopasowaną do typu pokrycia. Brak tej obróbki to gwarancja zacieku przy pierwszym większym deszczu.

Instalacja kolektorów

Panele ustawia się na uchwytach i skręca śrubami M8 ze stali nierdzewnej. Moment dokręcenia wynosi 18-22 Nm, bo zbyt mocne dokręcenie niszczy ramę aluminiową, a zbyt luźne pozwala panelowi pracować przy podmuchach wiatru. Kolektory łączy się szeregowo lub równolegle w zależności od potrzeb: szeregowo podnosi temperaturę czynnika, równolegle zwiększa przepływ. Dla typowej instalacji 4 m² stosuje się połączenie szeregowe dwóch kolektorów 2 m², co daje optymalny kompromis temperatury i strat ciśnienia.

Rurociągi: miedź czy PEX-AL-PEX

Rury solarne muszą wytrzymać temperaturę stagnacji do 200°C oraz ciśnienie 6 bar. Miedź (DN 15 lub DN 22) jest klasycznym wyborem: wytrzymuje 250°C, ma niskie straty ciśnienia i trwałość 30+ lat. PEX-AL-PEX (polietylen sieciowany wzmocniony aluminium) to nowocześniejsza alternatywa: lżejsza, tańsza o 30%, łatwiejsza w montażu i niewymagająca lutowania. Jej górna granica temperatury to 95°C pracy ciągłej i 110°C w krótkotrwałej stagnacji. Przy dobrze działającym układzie chłodzenia zwrotnego PEX-AL-PEX spisuje się bez zarzutu.

Izolacja termiczna rur to nie luksus, lecz konieczność. Bez niej czynnik traci 5-10°C na 10 metrów bieżących rurociągu, co oznacza 8-15% straty uzysku rocznego. Stosuje się otulinę Armaflex lub kauczuk EPDM o grubości 19-32 mm, zabezpieczoną folią odporną na UV na fragmencie zewnętrznym. Koszt izolacji to 40-80 zł za metr bieżący, a jej brak kosztuje realnie kilkaset złotych rocznie w straconej energii.

Pompa obiegowa i sterownik solarny

Pompa obiegowa w układzie solarnym pracuje w znacznie cięższych warunkach niż w instalacji C.O.: wyższa temperatura, glikol o wyższej lepkości, dłuższe przestoje. Dlatego stosuje się pompy solarne z klasą energetyczną A (np. Grundfos Solar, Wilo Stratos PARA) o mocy 30-70 W, sterowane sygnałem PWM z regulatora. Zwykła pompa obiegowa do C.O. przeżyje 2-3 sezony, a potem zaczyna hałasować i tracić wydajność.

Sterownik solarny to mózg całego systemu. Mierzy temperaturę na kolektorze (czujnik Pt1000 lub Pt500) oraz w dolnej i górnej części bojlera. Włącza pompę, gdy różnica ΔT między kolektorem a zasobnikiem przekroczy 6-8°C, a wyłącza, gdy spadnie poniżej 2-3°C. Histereza zapobiega ciągłemu przełączaniu pompy w pochmurne dni. Nowoczesne sterowniki mają funkcję chłodzenia zwrotnego (ochrona przed stagnacją), zdalny dostęp przez Wi-Fi oraz możliwość podłączenia czujnika przepływu i licznika ciepła.

Schemat podłączenia kolektora słonecznego do bojlera ciśnieniowego

Układ ciśnieniowy różni się od bezciśnieniowego tym, że cały obieg glikolu pracuje pod ciśnieniem 2,5-3,5 bar i wymaga szczelnego naczynia wzbiorczego oraz zaworu bezpieczeństwa. To wariant obowiązkowy przy bojlerach zasilających baterie kuchenne i łazienkowe pod standardowym ciśnieniem wodociągowym.

Kolejność elementów w obiegu glikolowym

Czynnik roboczy wychodzi z kolektora górnym króćcem i trafia do grupy pompowej, gdzie znajduje się pompa obiegowa, manometr, termometr, separator powietrza oraz zawór zwrotny. Dalej płynie do górnej wężownicy bojlera, oddaje ciepło wodzie użytkowej i wraca dolnym króćcem do kolektora. Na zasilaniu przed pompą montuje się naczynie wzbiorcze przeponowe o pojemności 18-35 litrów (dobrane do objętości glikolu w układzie), a na powrocie zawór bezpieczeństwa 3 bar.

Podłączenie do bojlera z podwójną wężownicą

W bojlerze dwuwężownicowym górna wężownica obsługuje kocioł lub kominek, dolna wężownica współpracuje z kolektorem słonecznym. Dzięki temu energia słoneczna trafia do chłodniejszej strefy zbiornika i nie koliduje z grzewczą. Połączenie hydrauliczne wykonuje się w standardzie 3/4″ z zaworami odcinającymi na zasilaniu i powrocie, co umożliwia serwisowanie bez spuszczania glikolu z całego układu. Zawór mieszający termostatyczny na wyjściu ciepłej wody chroni przed poparzeniem, bo temperatura w zasobniku potrafi przekroczyć 80°C w pełnym słońcu.

Napełnianie, odpowietrzanie i próba ciśnieniowa

Instalację napełnia się glikolem propylenowym w stężeniu 40-50% (zabezpieczenie do -28°C) za pomocą pompy ręcznej lub elektrycznej. Czynność wykonuje się od najniższego punktu układu, otwierając jednocześnie odpowietrzniki w najwyższych punktach. Po napełnieniu pompę uruchamia się na 15-20 minut w kilku cyklach, aż powietrze zostanie wypchnięte do odpowietrznika automatycznego. Ciśnienie robocze ustawia się na 2,5-3,0 bar, a próbę ciśnieniową przeprowadza się przy 4,5 bar przez 30 minut, obserwując manometr. Spadek ciśnienia powyżej 0,2 bar oznacza nieszczelność, którą trzeba zlokalizować przed uruchomieniem.

Najczęstsze błędy przy podłączaniu panelu do bojlera

Statystyki serwisowe pokazują, że 7 na 10 awarii instalacji solarnych wynika z błędów montażowych, a nie z wad fabrycznych podzespołów. Każdy z tych błędów można uniknąć, jeśli zna się mechanizm, który za nim stoi.

Błąd 1: brak zabezpieczenia przed stagnacją

Kolektor pracujący przy pełnym słońcu i wyłączonej pompie potrafi rozgrzać glikol do 180°C. W takiej temperaturze zwykła pompa obiegowa traci smar i zaciera się po kilku godzinach, a zawór zwrotny zamyka się na stałe. Rozwiązaniem jest funkcja chłodzenia zwrotnego w sterowniku, która nocą lub przy pełnym bojlerze uruchamia pompę i przekazuje nadmiar ciepła do zasobnika. Bez tej funkcji inwestycja w drogi kolektor próżniowy kończy się przepaleniem pompy w drugim sezonie.

Błąd 2: złe dobranie naczynia wzbiorczego

Naczynie wzbiorcze kompensuje wzrost objętości glikolu podgrzanego do temperatury stagnacji. W instalacji 4 m² z 20 litrami glikolu naczynie 18-litraowe wystarcza. Przy 6 m² i 30 litrach glikolu trzeba już 25-35 litrów. Zbyt małe naczynie otwiera zawór bezpieczeństwa i traci glikol, a przy częstym uzupełnianiu instalacja traci ciśnienie i przestaje prawidłowo pracować. Wzór na minimalną pojemność to: V_naczynia = V_glikolu × 0,11 × (T_max, 10) / (T_max, T_napełnienia).

Błąd 3: montaż bez izolacji rur

Rura solarna bez izolacji na dachu to jak termos bez pokrywki: ciepło ucieka na każdym metrze. Przy 8 metrach rurociągu zewnętrznego straty sięgają 8-12°C, a roczny uzysk spada o 10-15%. Instalator, który „zapomina" o izolacji albo stosuje otulinę 9 mm zamiast 19 mm, obniża wydajność całego systemu w sposób niewidoczny na pierwszy rzut oka. Koszt prawidłowej izolacji to 300-600 zł, a utracony uzysk roczny wart jest 600-1000 zł. Różnica widoczna jest na rachunku po roku.

Błąd 4: użycie zwykłej wody zamiast glikolu

Woda w układzie solarnym zamarza przy -7°C i rozsadza kolektor od środka. Naprawa polega na wymianie absorbera lub całego panelu, co kosztuje 1500-4000 zł. Glikol propylenowy w stężeniu 40% obniża temperaturę zamarzania do -23°C, a 50% do -33°C. Glikol etylenowy jest tańszy, ale toksyczny i nie powinien trafiać do instalacji domowej ze względu na dzieci i zwierzęta. Glikol propylenowy jest bezpieczny dla zdrowia, biodegradowalny i ma atest do kontaktu z wodą pitną.

Błąd 5: brak zabezpieczenia przed przegrzaniem bojlera

Gdy bojler osiągnie 90°C, termostatyczny zawór mieszający na wyjściu CWU musi obniżyć temperaturę, by użytkownik nie poparzył się pod prysznicem. Brak tego zaworu to ryzyko oparzenia przy 60-70°C wody. W skrajnym przypadku, przy temperaturze 95°C, zawór bezpieczeństwa na zasobniku zaczyna upuszczać wodę i pompa solarna pracuje na sucho, co kończy się zatarciem. Rozwiązanie to montaż zaworu mieszającego termostatycznego 35-55°C oraz czujnika temperatury bojlera podłączonego do sterownika, który wyłączy pompę przy 85°C.

Eksploatacja, zimowa przerwa i dotacje 2025

Dobrze zamontowana instalacja pracuje 20-25 lat bez większych ingerencji, ale kilka nawyków serwisowych wydłuża ten czas dwukrotnie.

Przeglądy okresowe

Co 12 miesięcy warto sprawdzić: ciśnienie glikolu (powinno wynosić 2,5-3,0 bar na zimnym układzie), pH glikolu (optymalnie 7,5-9,0; powyżej 10,5 glikol trzeba wymienić), stan zaworu bezpieczeństwa (test otwarcia) oraz czystość szyby kolektora (mycie wodą z detergentem co 2-3 lata). Pompa obiegowa pracuje zwykle 8-12 lat, potem wymaga wymiany. Koszt rocznego przeglądu to 250-500 zł, a wymiana pompy to 600-1200 zł z robocizną.

Praca zimą i ochrona przed zamarzaniem

W polskich warunkach kolektor działa zimą z wydajnością 20-40% wartości letniej, ale warto go zostawić włączonego, bo glikol 40% wytrzymuje -23°C, a przy krótkotrwałych spadkach temperatury instalacja sama się regeneruje po słonecznym dniu. Wyłączanie instalacji na zimę nie jest konieczne, chyba że domownicy wyjeżdżają na kilka tygodni i nie ma kto skontrolować ciśnienia. Bojler musi mieć grzałkę elektryczną wspomagającą lub podłączenie do kotła, bo samo słońce nie ogrzeje wody poniżej zera.

Dotacje i aspekty prawne

Program „Mój Prąd" w edycji 2025 obejmuje kolektory słoneczne jako element wspomagający instalację fotowoltaiczną i zwraca do 50% kosztów kwalifikowanych, ale łącznie z panelami PV. Program „Czyste Powietrze" pozwala włączyć kolektor do wniosku o termomodernizację, a dotacja sięga 40-70% w zależności od dochodu. Zgłoszenie montażu kolektora do starostwa powiatowego wymagane jest zawsze, bo instalacja zmienia charakterystykę energetyczną budynku. Pozwolenie na budowę nie jest potrzebne, o ile kolektor nie wystaje ponad kalenicę i nie zmienia konstrukcji dachu.

Checklist przed uruchomieniem

• Mocowanie kolektorów skręcone momentem 18-22 Nm, sprawdzony luz na hakach.
• Obróbka dekarska wokół przejścia rur przez dach wykonana zgodnie z typem pokrycia.
• Izolacja rurociągu o grubości minimum 19 mm, zabezpieczona folią UV na fragmencie zewnętrznym.
• Naczynie wzbiorcze dobrane wzorem V_glikolu × 0,11, ciśnienie wstępne 2,0 bar.
• Zawór bezpieczeństwa 3 bar zamontowany na powrocie, odprowadzenie do kanalizacji.
• Odpowietrzniki w najwyższych punktach instalacji otwarte podczas napełniania.
• Stężenie glikolu propylenowego 40-50%, sprawdzone areometrem.
• Próbna ciśnieniowa 4,5 bar przez 30 minut bez spadku.
• Sterownik rozpoznaje czujniki, pompa startuje przy ΔT powyżej 6°C.
• Funkcja chłodzenia zwrotnego aktywna w sterowniku.
• Zawór mieszający termostatyczny ustawiony na 45-50°C.
• Grzałka elektryczna wspomagająca podłączona i sprawdzona.
• Dokumentacja przekazana inwestorowi: schemat, karta gwarancyjna, protokół próby.
• Zgłoszenie instalacji do starostwa złożone.
• Wniosek o dotację „Czyste Powietrze" lub „Mój Prąd" złożony.

Każdy z piętnastu punktów chroni przed konkretnym scenariuszem awarii: od przegrzania pompy, przez zamarznięcie glikolu, po utratę gwarancji producenta. Po ich sprawdzeniu instalacja może pracować bez nadzoru przez cały sezon, a jej uzysk roczny powinien wynieść 450-600 kWh/m² w polskich warunkach nasłonecznienia. Przy obecnych cenach ciepła z kotła gazowego (0,32 zł/kWh) oznacza to oszczędność 1500-2500 zł rocznie dla czteroosobowej rodziny, a zwrot z inwestycji następuje w piątym lub szóstym roku eksploatacji. Konkretne warunki montażu w danym budynku warto skonsultować z certyfikowanym instalatorem, który zweryfikuje nośność dachu, dobierze moc do rzeczywistego zużycia i ustawi sterownik pod indywidualne potrzeby domowników.
