Jak uszczelnić panele fotowoltaiczne: poradnik krok po kroku

Uszczelnienie paneli fotowoltaicznych to często niedoceniany element instalacji, który decyduje o tym, czy system będzie działał efektywnie przez dekady, czy też szybko zacznie tracić moc i generować koszty napraw — przed właścicielem i monterem stoją trzy kluczowe dylematy: czy naprawiać czy wymieniać uszkodzony moduł, jaki kompromis między ceną a trwałością materiałów wybrać oraz jak dobrać szczeliny montażowe, żeby kompensować rozszerzalność termiczną bez blokowania wentylacji; ten artykuł prowadzić będzie przez praktyczne kryteria oceny, porównanie materiałów i szczegółową instrukcję krok po kroku, tak aby decyzja była jednocześnie świadoma i ekonomiczna.

• Dlaczego uszczelnienie paneli fotowoltaicznych jest ważne
• Newralgiczne miejsca do uszczelnienia paneli fotowoltaicznych
• Materiały do uszczelniania paneli: EPDM, taśmy i kleje
• Szczeliny montażowe i dobór profili uszczelniających
• Uszczelnianie przepustów kablowych i punktów mocowania
• Krok po kroku: instrukcja uszczelniania paneli fotowoltaicznych
• Uszczelnianie po naprawie i wymiana uszkodzonych modułów
• Pytania i odpowiedzi: jak uszczelnić panele fotowoltaiczne

Poniżej prezentuję syntetyczne porównanie typowych materiałów i orientacyjnych kosztów stosowanych przy uszczelnianiu modułów — wartości są szacunkowe, dobrane w oparciu o rynkowe widełki cenowe i doświadczenie serwisowe, i mają posłużyć jako punkt odniesienia przy planowaniu prac oraz budżetu.

Patrząc na tabelę, najdroższą opcją na metr jest często profil EPDM, ale to materiał o najwyższej przewidywanej trwałości, podczas gdy taśmy butylowe dają ekonomiczne i szybkie uszczelnienie na krótszy okres; kleje i hybrydy występują najczęściej w opakowaniach 300 ml i ich realne zużycie można przeliczyć — spoina o przekroju 5×5 mm daje około 12 metrów z jednego kartusza, co upraszcza kalkulację materiałową dla dachów i konstrukcji carport, a wybór między silikonem neutralnym a MS‑polymerem zależy od przyczepności do konkretnego profilu ramy oraz od wymagań dotyczących szybkości schnięcia.

Dlaczego uszczelnienie paneli fotowoltaicznych jest ważne

Wilgoć i kurz to dwaj najskuteczniejsi przeciwnicy wydajności — nawet mikroprzecieki prowadzić mogą do delaminacji i korozji ramek, co przekłada się na nierównomierne nagrzewanie ogniw i hotspoty; badania i praktyczne obserwacje wykazują, że zaniedbania w uszczelnieniach mogą doprowadzić do spadków mocy rzędu kilkunastu, a w ekstremalnych sytuacjach nawet do około 30 procent, a naprawy oraz wymiany modułów generują koszty wielokrotnie wyższe niż rozsądna inwestycja w materiały uszczelniające. Z punktu widzenia bezpieczeństwa, niewłaściwe uszczelnienie skrzynek przyłączeniowych i przepustów kablowych zwiększa ryzyko przebicia i zwarć, co z kolei może prowadzić do pożaru lub uszkodzeń komponentów systemu, dlatego uszczelnienie to element profilaktyki, który bezpośrednio wpływa na niezawodność. Wreszcie, kwestia ekonomiczna — poprawne uszczelnienie jest często decyzją o niskim koszcie względnym względem wartości instalacji i szybko się zwraca przez zmniejszenie spadków produkcji oraz ograniczenie awarii, dlatego warto prowadzić regularne inspekcje i szybkie korekty.

Zobacz także: Panele fotowoltaiczne: Montaż Pionowo czy Poziomo? Porównanie Orientacji Modułów PV

Decyzja o jakości uszczelnienia powinna być podyktowana analizą ryzyka miejsc newralgicznych, które z reguły są przewodami wejściowymi, narożnikami modułów i punktami mocowania, ale także czynnikami lokalnymi takimi jak nasłonecznienie, okolice drzew czy agresywność atmosfery; dla instalacji w klimacie mroźnym priorytetem będą materiały o niskiej kruchości przy niskich temperaturach, podczas gdy nad morzem liczy się odporność na sól i korozję, co prowadzić będzie do innych wyborów. Z punktu widzenia eksploatacji, rozsądne jest planowanie prac serwisowych i uszczelniających na etapie montażu oraz harmonogram kontrolny co 1–2 lata, ponieważ wczesna naprawa minimalizuje konieczność kosztownych ingerencji i wymian, a jednocześnie przedłuża żywotność całej instalacji.

Warto też pamiętać o wpływie uszczelnienia na gwarancję i odpowiedzialność producenta — niefachowe ingerencje i użycie nieodpowiednich materiałów może prowadzić do utraty gwarancji, a z drugiej strony dokumentowane prace konserwacyjne i solidne uszczelnienia mogą usprawiedliwić przedłużenie eksploatacji modułów; to kolejny powód, aby decyzje podejmować świadomie i z uwzględnieniem parametrów technicznych materiałów oraz zaleceń instalatora. Krótko mówiąc: koszty uszczelnienia zwykle przewyższają ryzyko finansowe wynikające z zaniedbań, a właściwie zaprojektowana ochrona to inwestycja w stałą wydajność instalacji.

Newralgiczne miejsca do uszczelnienia paneli fotowoltaicznych

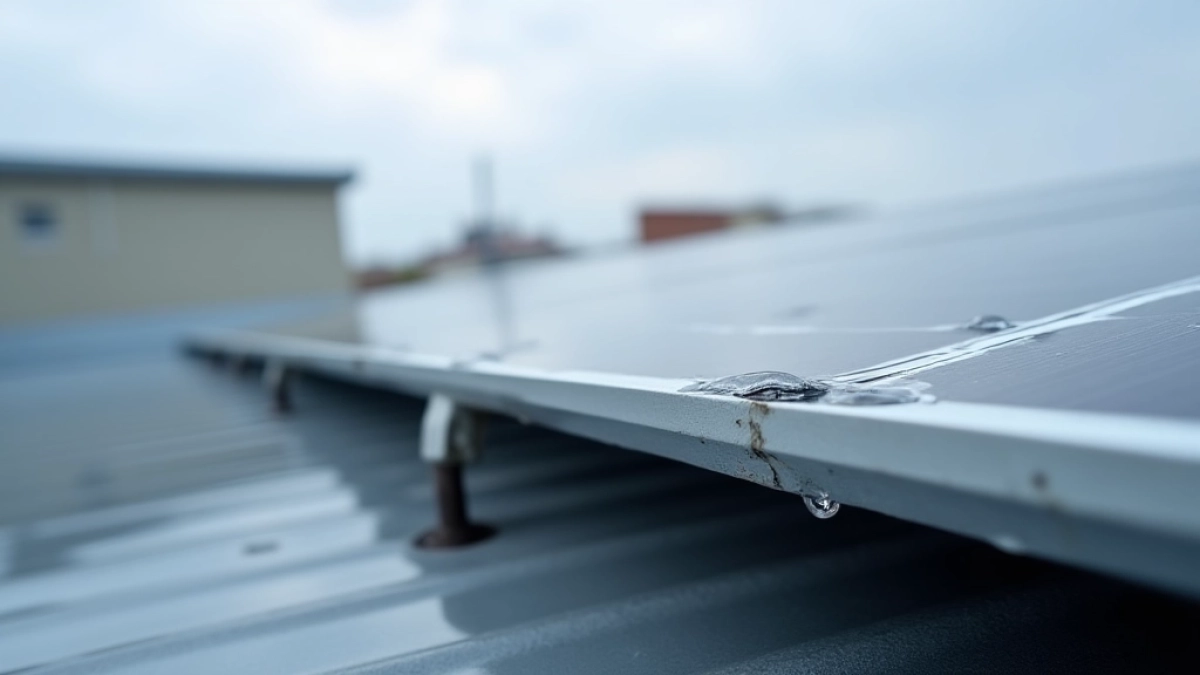

Najczęściej nieszczelności zaczynają się przy krawędziach modułów, gdzie laminat łączy szkło z ramą; to tutaj wilgoć ma najłatwiejszą drogę do wnętrza, a mikropęknięcia szkła czy odpryski w narożnikach potrafią na przestrzeni lat doprowadzić do znaczącej degradacji backsheet i korozji ramy, dlatego krawędzie i narożniki to priorytetowe miejsca do zabezpieczenia. Park maszyn i serwisu często wskazuje, że nawet dobrze zamontowany moduł wymaga dodatkowej warstwy ochronnej w newralgicznych punktach, szczególnie gdy montaż jest na konstrukcji z ograniczoną wentylacją lub w strefach o dużym zapyleniu. W trakcie inspekcji warto zwrócić uwagę na zmiany barwy folii, ślady odtleniania lub zacieków pod szybą, bo to pierwsze sygnały, że uszczelnienie wymaga poprawy.

Zobacz także: Jak zdemontować panele fotowoltaiczne – krok po kroku

Skrzynka przyłączeniowa to kolejny krytyczny obszar — nieszczelny box prowadzić może do korozji styków, pęknięć w przewodach i utraty kontaktu elektrycznego, co często objawia się lokalnymi spadkami napięcia lub podwyższoną temperaturą widoczną w badaniach termowizyjnych; zastosowanie właściwej masy uszczelniającej, listwy EPDM i usztywnionych przepustów pozwala utrzymać szczelność i zabezpieczyć połączenia przed wpływem warunków atmosferycznych. Punkt mocowania modułu do konstrukcji to z kolei miejsce, gdzie metalowe elementy przechodzą przez ramę modułu — złe dopasowanie śruby, brak podkładki EPDM lub nadmierne dokręcenie mogą prowadzić do uszkodzeń mechanicznych i miejscowych przecieków, więc ochrona tych punktów jest równie istotna jak zabezpieczenie krawędzi i skrzynki.

Nie można też zapomnieć o przepustach kablowych i miejscach, gdzie przewody wychodzą spod modułu — stosując dedykowane dławnice, gumowe tuleje i dodatkowe taśmy można znacząco ograniczyć ryzyko przecieku przez otwory montażowe; ciasne dopasowanie przekroju przepustu do średnicy przewodu oraz zastosowanie elastycznych mas eliminuje „luz”, który w ruchu termicznym i przy obciążeniach wiatrowych łatwo przekształca się w drogę dla wody. W praktyce — choć używam tego sformułowania oszczędnie — najbardziej efektywne są rozwiązania warstwowe: mechaniczna dławnica + taśma butylowa + warstwa kleju hybrydowego, bo łączą one usztywnienie z elastycznym uszczelnieniem i redundancyjną ochroną.

Materiały do uszczelniania paneli: EPDM, taśmy i kleje

EPDM to materiał, który wyróżnia się odpornością na promieniowanie UV, ozon i duże zmiany temperatur; typowe profile mają szerokość od kilku do kilkunastu milimetrów i grubości 2–4 mm, a zakres pracy temperaturowej od około −40°C do +120°C czyni go idealnym do ram modułów, gdzie potrzebna jest trwała i elastyczna bariera. Ze względów praktycznych EPDM dobrze znosi zabiegi montażowe, łatwo go docinać i formować, a jego cena na metr (25–45 PLN/m) przy długiej trwałości sprawia, że amortyzacja tej inwestycji zwykle jest szybka. Warto dobierać profil tak, aby przy montażu pozostawić 10–20% kompresji — zbyt duże ściśnięcie skraca żywotność, a zbyt luźne nie zapewni szczelności.

Taśmy butylowe są obecnie powszechnym wyborem do szybkich napraw i miejsc wymagających samoprzylepnej bariery, bo są łatwe w aplikacji i tworzą szczelną powierzchnię bez konieczności dodatkowego klejenia; szerokości od 10 do 50 mm pozwalają dobrać taśmę do szczeliny między modulem a ramą lub do obklejenia skrzynki przyłączeniowej, a koszty rolki 10 m mieszczą się w szerokich widełkach 12–80 PLN. Minusem jest to, że taśmy butylowe w bezpośrednim nasłonecznieniu i przy długotrwałym wpływie czynników chemicznych mogą wykazywać szybkie starzenie, dlatego sensowne jest stosowanie ich jako elementu warstwowego, a nie jedynego zabezpieczenia.

Kleje i zalewy — silikon neutralny, kleje hybrydowe (MS‑polymer) oraz produkty poliuretanowe i epoksydowe — oferują różne profile właściwości: silikon neutralny gwarantuje dobrą elastyczność i trwałość, MS‑polymer łączy przyczepność i krótszy czas początkowego wiązania, a kleje poliuretanowe czy epoksydowe dają szczelne, bardzo trwałe wypełnienie do napraw punktowych; jeden kartusz 300 ml przy spoju 5×5 mm to orientacyjnie około 12 metrów zastosowania, co pozwala szybko przeliczyć potrzeby materiałowe. Wybierając, warto zwrócić uwagę na czas utwardzania (początkowy dotykowy czas tzw. tack‑free), na zakres temperaturowy i na kompatybilność chemiczną z materiałami panelu, bo źle dobrana chemia może uszkodzić folię backsheet lub pogorszyć przyczepność do ramy.

Szczeliny montażowe i dobór profili uszczelniających

Zasada podstawowa mówi o pozostawieniu szczeliny montażowej rzędu ~20 mm między modułami lub między modułem a konstrukcją, co pozwala na kompensację rozszerzalności cieplnej, poprawną wentylację oraz ułatwia osadzenie profili uszczelniających; zbyt mała szczelina powoduje, że przy nagrzewaniu panele „pracują” i nacisk przenosi się na uszczelnienia, skracając ich żywotność, natomiast zbyt duża może zmniejszyć estetykę i komplikować mechanikę montażu. Przy projektowaniu szczeliny trzeba uwzględnić współczynniki rozszerzalności liniowej aluminium (~23×10^-6 /°C) i szkła (~9×10^-6 /°C), bo różnice powodują przesunięcia względne, które profile muszą kompensować; wybór profilu powinien uwzględniać szerokość szczeliny i przewidywaną kompresję, typowo dobierając profil o przekroju pozwalającym na 10–30% odkształcenie robocze. Montując profil, należy unikać zasłaniania aktywnej powierzchni ogniw oraz pamiętać o pozostawieniu drenażu dla wody i miejsc na odprowadzenie kondensatu, co dodatkowo chroni laminat.

Do szczelin stosuje się różne kształty profili: U‑kształtne wsuwane, L‑kształtne nakładkowe i płaskie listwy samoprzylepne; każdy ma swoje zastosowanie w zależności od kąta montażu, wielkości szczeliny i wymagań estetycznych, a cena i trwałość poszczególnych profili różni się w zależności od jakości surowca. Przy wyborze warto sprawdzić twardość w skali Shore A oraz deklarowane rozszerzalności materiału, tak aby profil nie „kruszył się” w mroźne zimy i nie tracił elastyczności latem, a także żeby był odporny na UV. Montaż profili wymaga staranności — podkład musi być suchy i odtłuszczony, a dłuższe fragmenty warto montować od strony wiatru do cienia, żeby uniknąć łapania pęcherzy powietrza i zapewnić równomierne przyleganie.

Uszczelnianie przepustów kablowych i punktów mocowania

Przepusty kablowe to newralgiczne miejsca, bo przewód przechodzi przez barierę mechaniczną instalacji i każde niedopasowanie średnicy prowadzić może do kapilarnego wnikania wody; podstawą jest dobranie dławnicy lub tulei gumowej ściśle dopasowanej do średnicy przewodu, dodatkowo uszczelnionej taśmą butylową i warstwą kleju hybrydowego, co daje dwuwarstwową ochronę. W przypadku śrub i punktów mocowania zalecane jest stosowanie podkładek EPDM i odpowiednich wkładek izolujących, które zapobiegają bezpośredniemu kontaktowi metalu z ramą oraz redukują ryzyko przeciążenia mechanicznego i naprężeń lokalnych, które mogłyby doprowadzić do pęknięć laminatu. Dobrą praktyką jest też zabezpieczenie miejsc przejścia przewodów przez konstrukcję dodatkową opaską kablową i zastosowanie mankietów gumowych, zwłaszcza tam, gdzie przewody są narażone na ruch lub tarcie o krawędzie.

Wybierając elementy przepustów pamiętajmy także o dopasowaniu materiałów do warunków środowiskowych — np. grommets z EPDM lub silikonowym godzą trwałość z elastycznością przy niskich temperaturach, a metalowe dławnice muszą być ocynkowane lub wykonane ze stali nierdzewnej jeśli montaż odbywa się nad morzem. Koszty elementów są relatywnie niskie: gumowa tuleja czy dławik to zwykle kilka do kilkunastu złotych za sztukę, natomiast solidna metalowa dławnica może kosztować 15–40 PLN, co przy skali instalacji jest niewielkim wydatkiem w porównaniu z kosztami napraw związanych z przeciekiem. Warto zaplanować zapas materiałów na wymianę i szybkie korekty, ponieważ szybka reakcja redukuje czas przestoju i ryzyko dalszych uszkodzeń w łańcuchu instalacji.

Krok po kroku: instrukcja uszczelniania paneli fotowoltaicznych

Przygotowanie do pracy zaczyna się od bezpiecznego odłączenia instalacji, odpowiedniego zabezpieczenia przeciwporażeniowego i oceny ryzyka, a dalej przechodzi do szczegółowej inspekcji wizualnej oraz, jeśli to możliwe, badania termowizyjnego, które wskaże lokalizacje hotspotów i miejsc z utratą szczelności; praca powinna być zaplanowana z uwzględnieniem pogody — suchy i niewietrzny dzień to optymalna kondycja, a temperatury zewnętrzne w zakresie 5–30°C ułatwiają prawidłowe wiązanie mas uszczelniających. Kolejne kroki to dokładne oczyszczenie miejsca pracy z kurzu i tłuszczu (np. alkoholem izopropylowym), przycięcie i dopasowanie profili oraz przygotowanie kartuszy z klejami, pamiętając o zużyciu: jeden kartusz 300 ml przy spoju 5×5 mm daje około 12 m szwu; przygotuj zapas ~10–15% na straty i korekty. Zawsze wykonuj test przymiarowy (dry fit) przed aplikacją kleju, a po aplikacji sprawdź szczelność prostym testem wodnym lub poprzez kontrolę termowizyjną po kilku dniach schnięcia.

• Bezpieczeństwo: odłącz instalację, zabezpiecz miejsce pracy i użyj odpowiedniego sprzętu ochronnego.
• Inspekcja: sprawdź krawędzie, narożniki, skrzynkę przyłączeniową i punkty mocowania; wykonaj termografię jeśli to możliwe.
• Oczyszczenie: usuń zanieczyszczenia, odtłuść powierzchnie alkoholem izopropylowym.
• Dobór materiałów: przytnij profile EPDM, przygotuj taśmy butylowe i kartusze kleju zgodnie z długościami i zużyciem.
• Montaż profili: dry fit, aplikacja kleju/taśmy, docisk i wyrównanie; pozostaw przewidziany czas utwardzania.
• Testy szczelności: próba wodna, kontrola wizualna, ponowne badanie termowizyjne po pełnym utwardzeniu.
• Dokumentacja: zanotuj użyte materiały, daty i obserwacje; zdjęcia ułatwią przyszłe przeglądy.

Praktyczny przykład zużycia materiałów dla standardowego dachu z 10 panelami 1,6×1 m: profil EPDM ~20–40 m (w zależności od układu), 2–3 rolki taśmy butylowej 10 m, 2–4 kartusze kleju 300 ml; taki zestaw zapewni możliwość uszczelnienia krawędzi, skrzynek przyłączeniowych i przepustów z zapasem na drobne korekty. Czas wykonania prac dla ekipy 2‑osobowej przy dobrych warunkach to zwykle 1–2 dni robocze dla takiej instalacji, a koszty materiałowe najczęściej mieszczą się w zakresie 300–1200 PLN w zależności od jakości użytych produktów i zakresu prac. Po zakończeniu prac pamiętaj o wykonaniu próby szczelności i dokumentacji fotograficznej, co ułatwi ewentualne roszczenia gwarancyjne lub przyszłe serwisy.

W dialogu technicznym praca często wygląda tak: „Czy zrobimy wymianę profilu na EPDM czy wystarczy taśma?” — „Jeżeli zależy ci na długim terminie, EPDM; jeśli szybka naprawa i niższe koszty, taśma wystarczy jako rozwiązanie tymczasowe” — krótka wymiana zdań pokazuje, że wybór zależy od celu i budżetu, ale zawsze lepiej planować z myślą o trwałości, bo to ona prowadzić będzie do realnych oszczędności eksploatacyjnych.

Uszczelnianie po naprawie i wymiana uszkodzonych modułów

Po każdej naprawie mechanicznej lub wymianie modułu konieczne jest ponowne i dokładne uszczelnienie miejsc naprawy, obejmujące krawędzie, skrzynkę przyłączeniową oraz przepusty, ponieważ nowe elementy i istniejący laminat mają różne właściwości mechaniczne i mogą tworzyć drogi dla wilgoci; przy drobnych pęknięciach szkła stosuje się specjalistyczne kleje optyczne lub zalewy, które przywracają integralność powierzchni, pamiętając, że takie naprawy mają ograniczoną trwałość i w razie wątpliwości lepszym rozwiązaniem jest wymiana modułu. Przy poważniejszych uszkodzeniach, takich jak całkowita delaminacja, przepalenie diod obejściowych czy rozległe pęknięcia ogniw, jedynym bezpiecznym działaniem jest wymiana modułu, bo naprawa punktowa nie przywróci parametrów elektrycznych na poziomie wymaganym dla długotrwałej pracy systemu. Warto sporządzić checklistę po interwencji: kontrola mechaniczna, kontrola elektryczna (prąd i napięcie), termowizja oraz test szczelności, żeby mieć pewność, że naprawa nie wprowadziła nowych słabych punktów.

Przy wymianie modułu pamiętaj o poprawnym uszczelnieniu nowego elementu w miejscu styku z ramą i konstrukcją, a także o zabezpieczeniu przewodów i przepustów; nowy moduł powinien być zamocowany z zachowaniem pierwotnej szczeliny montażowej i z zastosowaniem tych samych lub lepszych materiałów uszczelniających niż były pierwotnie. Koszt pojedynczego modułu może wahać się szeroko w zależności od technologii i mocy, ale dla orientacji: cena pojedynczego modułu monokrystalicznego o mocy 300–400 W na rynku wtórnym to często rząd kilkuset do kilku tysięcy złotych — to kolejny argument, by uszczelnienia traktować priorytetowo i reagować szybko po wykryciu problemów, bo koszty zapobiegawcze są zwykle niższe niż koszty wymiany. Po wymianie i uszczelnieniu warto przeprowadzić rozruch testowy i monitorować produkcję przez kilka dni, aby wychwycić ewentualne nieprawidłowości.

Jeżeli szukasz praktycznej porady: przed podjęciem decyzji o remoncie lub wymianie poproś o wykonanie krótkiego raportu z inspekcji, który zawiera zdjęcia, pomiary napięć i wyniki termografii, bo to ułatwi ocenę opłacalności działań; dobrze udokumentowana interwencja oszczędza czas i pieniądze przy kolejnych przeglądach i jest cennym dowodem przy ewentualnych roszczeniach gwarancyjnych. Szybka reakcja na drobne usterki i konsekwentne uszczelnianie newralgicznych miejsc prowadzić będzie do stabilniejszej produkcji energii i niższych kosztów eksploatacji systemu.

Pytania i odpowiedzi: jak uszczelnić panele fotowoltaiczne

• Dlaczego uszczelnianie paneli fotowoltaicznych jest konieczne?

  Uszczelnianie zapobiega przedostawaniu się wilgoci, pyłu i zanieczyszczeń do wnętrza modułu, co może prowadzić do korozji elementów, delaminacji, powstawania hotspotów i spadku wydajności nawet do około 30 procent. Ponadto hermetyczne połączenia zmniejszają ryzyko zwarć i pożaru oraz wydłużają żywotność instalacji.

• Gdzie należy wykonać uszczelnienia w instalacji fotowoltaicznej?

  Priorytetowe miejsca to krawędzie modułów, uszkodzenia szkła, obudowa i okolice skrzynki przyłączeniowej, przepusty kablowe oraz miejsca mocowania do konstrukcji. Szczególną uwagę zwróć na szczeliny między panelami i ramą oraz na punkty narażone na stojącą wodę lub silne podmuchy.

• Jakie materiały i profile są najlepsze do uszczelniania?

  Wybieraj uszczelki EPDM ze względu na odporność na UV, ozon i duże wahania temperatury, taśmy butylowe i zamkniętoporowe pianki do krawędzi oraz elastyczne kleje i żywice zalewowe o odporności na UV. Używaj neutralnych silikonów lub mas na bazie MS do okolic skrzynki przyłączeniowej i przepustów kablowych. Dobieraj profile do szerokości szczeliny i upewnij się, że nie zasłaniają powierzchni czynnej ogniw.

• Jak przeprowadzić uszczelnianie krok po kroku i jak sprawdzić szczelność?

  Procedura praktyczna: 1. Inspekcja wizualna i termowizyjna w poszukiwaniu wilgoci, odbarwień i hotspotów; 2. Oczyszczenie i osuszenie miejsc pracy; 3. Usunięcie starych, uszkodzonych uszczelek; 4. Dobór i dopasowanie profili uszczelniających oraz pozostawienie szczeliny montażowej około 20 mm dla kompensacji rozszerzalności; 5. Montaż uszczelek i aplikacja taśm oraz elastycznych mas klejących zgodnie z zaleceniami producenta; 6. Czas utwardzania i kontrola połączeń; 7. Test szczelności przez natrysk wodny lub kontrolę kondensacji, dodatkowo pomiar I-V lub termowizja po naprawie. Drobne pęknięcia można zabezpieczyć przezroczystymi lakierami lub żywicami przepuszczającymi światło, poważne uszkodzenia wymagają wymiany modułu.
