Jaki balast do paneli fotowoltaicznych – przewodnik

Wybór właściwego balastu do paneli fotowoltaicznych to dziś częsty dylemat inwestora i projektanta: czy iść w nieinwazyjne rozwiązanie balastowe, które minimalizuje ingerencję w podłoże, czy zainwestować w fundamenty wbijane, które wydają się trwalsze; czy przyjąć standardową paletę 6 bloków ważącą około 870 kg, równomiernie rozkładającą obciążenia, czy zwiększyć masę dla krańcowych warunków wietrznych; i wreszcie — jak pogodzić koszty transportu i montażu z długoterminową elastycznością instalacji oraz wymaganiami dokumentacji technicznej. Ten artykuł poprowadzi przez konkretne liczby, porównania i scenariusze zastosowań systemu GSE, wskaże klasy betonu, wymiary i ceny oraz pokaże praktyczne wyliczenia, które pomogą podjąć świadomą decyzję.

• Balast GSE na gruncie: podstawy i zastosowanie
• Paleta balastu 6 sztuk: wpływ na stabilność i ciężar
• Korzyści w trudnych glebach i miejscach ryzyka kolizji
• Montaż balastów: prostota konstrukcji i ograniczone połączenia
• Klasa C40/50: trwałość i bezpieczeństwo systemu PV
• Redukcja ingerencji w podłoże: brak wiercenia vs tradycyjne metody
• Modułowa konstrukcja GSE: łatwa lokalizacja i zmiany położenia
• Modułowa konstrukcja GSE: łatwa lokalizacja i zmiany położenia
• jaki balast do paneli fotowoltaicznych – Pytania i odpowiedzi

Analiza dostępnych danych i standardów pokazuje, że system GSE oparty na prefabrykowanych blokach betonowych klasy C40/50 jest powszechnym kompromisem między szybkością instalacji a trwałością, a najczęściej stosowaną jednostką logistyczną jest paleta składająca się z 6 bloków ważąca łącznie około 870 kg; poniższa tabela zestawia najistotniejsze parametry tej konfiguracji oraz orientacyjne koszty i terminy dostaw, które będą podstawą dalszych obliczeń i rekomendacji.

Z tabeli wynika prosty wniosek liczbowy: paleta 6 bloków daje masę stabilizującą 870 kg, a przy założeniu standardowego panelu monokrystalicznego o powierzchni około 1,7 m² i wiatrze referencyjnym 30 m/s (ciśnienie dynamiczne q ≈ 551 N/m²) siła unosząca pojedynczy panel wynosi około 937 N, czyli równowartość ~96 kg siły skierowanej pionowo — to pokazuje, że masa palety w połączeniu z odpowiednim układem mocowań i współczynnikiem tarcia podłoża daje realną rezerwę bezpieczeństwa dla typowych kątów nachylenia, przy czym przy wyższych ekspozycjach wiatrowych warto rozważyć warianty 8-blokowe lub dodatkowe kotwienia.

Balast GSE na gruncie: podstawy i zastosowanie

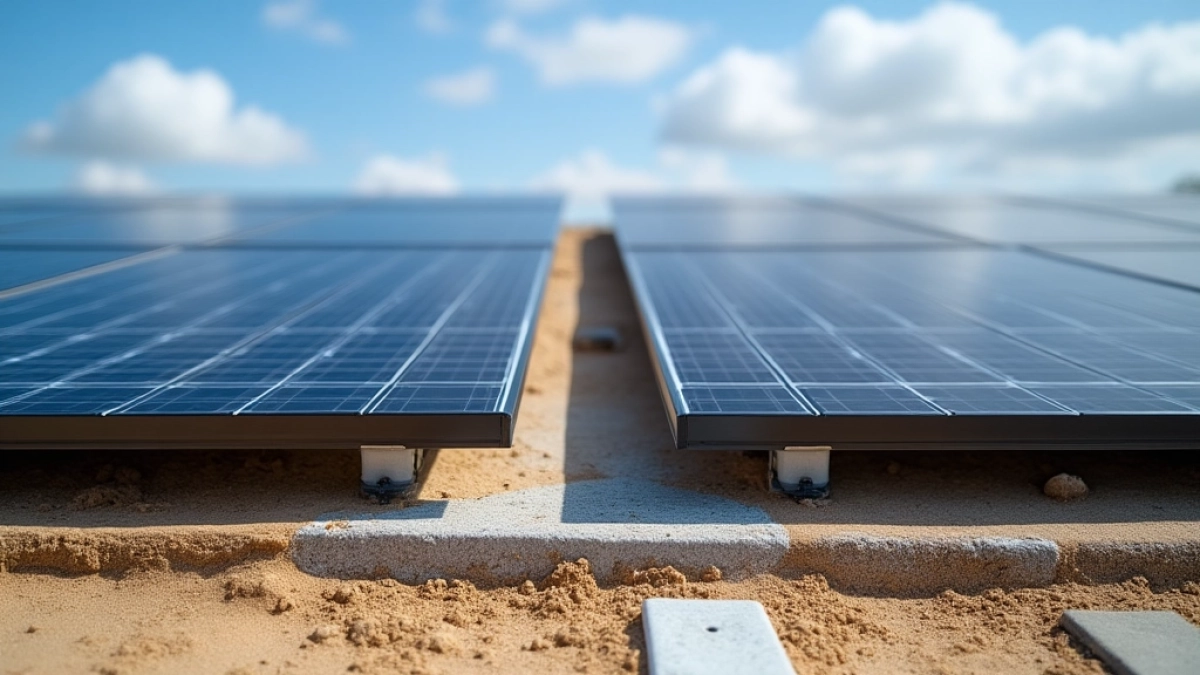

System GSE na gruncie to prosty koncept: prefabrykowane bloki betonowe pełnią rolę masy stabilizującej ramę nośną modułów PV, co eliminuje konieczność wykonywania wierceń i wbijania pali, a jednocześnie pozwala na szybkie postawienie konstrukcji w terenie; bloki projektowane są tak, by mieć zintegrowane punkty mocowań lub szczeliny na profile, a ich wymiary (np. 600 × 400 × 250 mm) i masa (ok. 145 kg pojedynczo) wynikają z założeń nośności i logistycznych. Zastosowanie tego rodzaju balastu bywa preferowane, gdy podłoże jest słabe (torf, piaski pylaste, nasypy), gdy występuje wysokie ryzyko kolizji z instalacjami podziemnymi albo gdy inwestor priorytetowo traktuje szybki montaż i możliwość relokacji instalacji. Z technicznego punktu widzenia istotne są trzy elementy: parametry betonu (C40/50), precyzyjne wymiary bloków dla poprawnego docięcia przestrzeni między podporami oraz sposób łączenia profili z blokami, bo od tego zależy przenoszenie momentów zgięcia i sił podłużnych.

Zobacz także: Panele fotowoltaiczne: Montaż Pionowo czy Poziomo? Porównanie Orientacji Modułów PV

GSE jako układ balastowy występuje w kilku wariantach konfiguracji — palety 4-, 6- i 8-blokowe są najpopularniejsze — a wybór zależy od wymogów wiatrowych i rozmieszczenia otworów pod płyty; paleta 6-blokowa to kompromis między masą a mobilnością i najczęściej wykorzystywana baza projektowa, natomiast warianty cięższe (8 bloków) służą do lokalizacji o wyższych prędkościach wiatru lub większych kątach nachylenia. W kontekście rzeczywistego zastosowania warto pamiętać, że bloki pracują w układzie jako elementy rozkładające obciążenia poprzeczne i pionowe, a ich skuteczność zależy także od równości podłoża, zagęszczenia gruntu i ewentualnej warstwy podsypkowej pod paletą, która może redukować punktowe osiadanie.

Praktyczny wymiar stosowania GSE widoczny jest w szybkości realizacji projektu: montaż modułowy z prefabrykowanymi blokami skraca etap przygotowawczy, ogranicza ilość maszyn ciężkich na działce i zmniejsza potrzebę uzyskiwania niektórych pozwoleń związanych z ingerencją w grunt, co procentuje przy inwestycjach krótkoterminowych lub tam, gdzie dostęp do terenu jest utrudniony; nie oznacza to jednak, że projekt można pominąć — należy wykonać analizę geotechniczną i obliczenia statyczne, aby potwierdzić liczbę bloków przypadających na jedno wspornikowe podparcie i zaprojektować odpowiednie kotwienia pomocnicze tam, gdzie są potrzebne.

Paleta balastu 6 sztuk: wpływ na stabilność i ciężar

Paleta 6 sztuk, o podanej masie około 870 kg, jest dziś standardem logistycznym dla wielu systemów balastowych, ponieważ łączenie sześciu bloków pozwala uzyskać pożądaną masę bez znacznego komplikowania transportu i manipulacji; sześć elementów po ~145 kg każdy mieści się na uniwersalnej palecie i pozwala na względnie łatwe przemieszczanie za pomocą wózka widłowego lub małego ładowacza, co obniża koszty montaży. Z punktu widzenia statyki ważne są jednak rozkład masy i wysokość środka ciężkości całego zestawu, bo niewłaściwe ustawienie palet względem ramy montażowej może przenieść punkt nacisku i zwiększyć ryzyko obrotu lub zsunięcia się całego segmentu. W liczbach: jeśli pojedynczy panel o polu 1,7 m² generuje siłę unoszącą ~937 N przy wietrze 30 m/s, to paleta 870 kg daje moment stabilizujący znacznie przewyższający tę siłę przy typowych rozstawach i współczynniku tarcia gleby rzędu 0,5–0,7.

Zobacz także: Jak zdemontować panele fotowoltaiczne – krok po kroku

W porównaniu z wariantami czteroblokowymi (≈580 kg) i ośmioblokowymi (≈1 160 kg) paleta 6-blokowa oferuje balans pomiędzy zwałem logistycznym a odpornością na ekstremalne obciążenia aerodynamiczne, a decyzja o zwiększeniu liczby bloków powinna wynikać z analizy lokalnej ekspozycji wiatru, kąta nachylenia modułów oraz współczynnika bezpieczeństwa przyjętego w obliczeniach. Kosztowo paleta 6-blokowa (840–1 320 PLN) jest zazwyczaj tańsza niż wykonanie pali i fundamentów pod równoważną liczbę punktów podparcia, jeśli liczymy bez dodatkowych robót ziemnych i geotechnicznych, lecz trzeba doliczyć transport, manipulacje i ewentualne koszty podłoża, np. podsypki lub geowłókniny. W projektach, gdzie ma znaczenie mobilność instalacji, dodatkowy koszt palet jest rekompensowany krótszym czasem montażu i prostszą logistyką przy relokacji.

Stabilność palety 6-blokowej zależy także od warunków styku z gruntem — na twardym, ubitym fundamencie współczynnik tarcia działa na korzyść systemu, ale na śliskich, gliniastych lub zamarzniętych powierzchniach warto rozważyć podkłady antypoślizgowe lub zwiększenie masy; w obliczeniach projektowych stosuje się zwykle dodatkowy margines bezpieczeństwa, który może oznaczać konieczność zastosowania palet 8-blokowych lub punktowych kotew. To właśnie elastyczność w zwiększaniu masy bez konieczności wykonywania nowych fundamentów czyni system GSE atrakcyjnym rozwiązaniem dla miejsc o zmiennej klasie ekspozycji wiatrowej.

Korzyści w trudnych glebach i miejscach ryzyka kolizji

Na gruntach organicznych, nasypach i obszarach o niejednorodnej warstwie nośnej zastosowanie balastów betonowych często jednocześnie redukuje ryzyko lokalnych osiadań i minimalizuje konieczność kosztownych robót przygotowawczych, ponieważ masa rozkłada się na większej powierzchni niż pojedyncze pale; to rozwiązanie pozwala też na montaż instalacji tam, gdzie dokumentacja geofizyczna lub mapy uzbrojenia terenu wskazują na wysokie prawdopodobieństwo kolizji z przewodami i rurami, bo eliminacja wierceń zmniejsza ryzyko naruszenia istniejącej infrastruktury. Dodatkowo, tam gdzie warstwa organiczna jest cienka, a nośność zmienna, zastosowanie palet z rozłożonym ciężarem bywa często jedyną sensowną opcją bez konieczności pogłębionych wzmocnień gruntu. W praktyce projektowej to oznacza mniejsze wymagania formalne i krótszy czas akceptacji projektu przez służby zajmujące się infrastrukturą podziemną.

W miejscach o wysokim ryzyku kolizji — np. w okolicach farm wiatrowych, instalacji na terenach poprzemysłowych czy przy istniejących sieciach ciepłowniczych — balast minimalizuje konieczność usytuowania ciężkich maszyn i ogranicza ilość przekopów, co zmniejsza ryzyko uszkodzeń i kosztów naprawczych; opcja przeniesienia palety w inne miejsce bez trwałego naruszenia podłoża jest wartością dodaną przy planach zagospodarowania terenu w czasie długoterminowych projektów. Tam, gdzie dopuszczalna głębokość ingerencji jest limitowana, system balastowy umożliwia optymalizację projektu przy zachowaniu wymaganych parametrów stateczności i bezpieczeństwa.

W kontekście ryzyka środowiskowego warto też podkreślić, że balast umożliwia łatwiejszy przywrót terenu do stanu pierwotnego po zakończeniu eksploatacji instalacji — bloki można zdjąć i wykorzystać ponownie, natomiast fundamenty palowe pozostawiają trwałe ślady, a ich usunięcie często jest kosztowne i pracochłonne; to ważny argument przy planowaniu instalacji czasowych lub pokazowych, gdzie priorytetem jest niska ingerencja w ekosystem i szybka rekultywacja gruntu.

Montaż balastów: prostota konstrukcji i ograniczone połączenia

Montaż balastów charakteryzuje się ograniczeniem liczby skręcanych i spawanych połączeń do niezbędnego minimum, co skraca czas pracy i zmniejsza ryzyko błędów montażowych; prefabrykowane elementy łączą się zwykle za pomocą kilku standardowych śrub i zacisków, a cały proces wymaga niewielkiej liczby narzędzi (klucze dynamometryczne, poziomica, wózek widłowy lub mini-ładowarka). Ta prostota przekłada się bezpośrednio na bezpieczeństwo wykonania i przewidywalność harmonogramu — ekipie wystarczą zwykle 1–2 dni na postawienie kilkunastu palet i skręcenie ramy pod określony odcinek. Dla inwestora oznacza to nie tylko niższe koszty robocizny, lecz także mniejszą ekspozycję na zmienne warunki pogodowe wpływające na tempo montażu.

Prosty proces montażu — kroki

• 1. Oznaczenie osi i wyrównanie terenu: sprawdzenie równości i przygotowanie podsypki.
• 2. Dostawa palet i rozmieszczenie bloków: ustawienie palet w odpowiednich punktach fundamentowych.
• 3. Montaż profili i ram: osadzenie profili na paletach i wstępne skręcenie z użyciem standardowych mocowań.
• 4. Dokręcenie i regulacja: pomiary poziomu i kąta nachylenia, ostateczna regulacja oraz zabezpieczenie antykorozyjne.

W praktyce realizacji montaż wymaga koordynacji logistyki: paleta 6-blokowa waży ~870 kg, więc potrzebny jest transport z możliwością rozładunku ciężkiego ładunku i co najmniej wózek widłowy o nośności 1–2 tony; czas samego ustawienia jednej palety z zamocowaniem profili można szacować na 20–45 minut przy dobrze zorganizowanej ekipie, a kompletna linia kilku modułów PV (kilka palet) zamyka się zwykle w kilku godzinach pracy jednej zmiany. Kluczowe jest także oznakowanie punktów montażowych i zachowanie procedur bezpieczeństwa przy podnoszeniu i opuszczaniu bloków, bo choć masa pojedynczego elementu nie jest ekstremalna, to wielokrotne operacje generują ryzyko przy nieprawidłowej obsłudze sprzętu.

Klasa C40/50: trwałość i bezpieczeństwo systemu PV

Beton klasy C40/50 oznacza wytrzymałość na ściskanie na poziomie 40 MPa (pręty cylindryczne) do 50 MPa (kostki), co w praktycznych zastosowaniach prefabetowanych bloków balastowych przekłada się na znacznie większą odporność na spękania, ścieranie i działanie cykli mrozu-rozmrozu niż w przypadku niższych klas betonu; wybór C40/50 to także lepsza długowieczność instalacji i niższe ryzyko uszkodzeń mechanicznych podczas przemieszczania i montażu. Dla inwestorów oznacza to, że bloki wykonane z takiego betonu zachowają swoje parametry przez kilkadziesiąt lat użytkowania, o ile będą prawidłowo magazynowane i eksploatowane bez ekspozycji na agresywne chemikalia. W projektowaniu ma to znaczenie przy przyjmowaniu długoterminowych współczynników bezpieczeństwa i redukcji kosztów związanych z ewentualną wymianą elementów.

W składzie bloku C40/50 istotna jest również odpowiednia zbrojenie i układ uchwytów montażowych, które przenoszą siły wynikające z połączenia z ramą PV; standardowo stosuje się zamknięte pętle lub kotwy stalowe osadzone w betonie i zabezpieczone antykorozyjnie, co umożliwia bezpieczne podnoszenie i montaż przy użyciu standardowego sprzętu. Przy wyborze bloku warto zwrócić uwagę na parametry dodatkowe, takie jak nasiąkliwość wody, odporność na chlorki, a także na jakość wykonania powierzchni kontaktowej z profilem, bo to wpływa na współczynnik tarcia i ryzyko zsunięcia. Certyfikacja i deklaracja zgodności z normami pomaga w szybszym procesie akceptacji projektu przez instytucje nadzorujące.

Warto też pamiętać, że beton C40/50 posiada zapas wytrzymałości, ale projektanci kalkulują obciążenia i współczynniki bezpieczeństwa zgodnie z obowiązującymi normami budowlanymi, tak aby nawet w warunkach ekstremalnych (duże obciążenie śniegiem i silny wiatr naraz) zachować margines bezpieczeństwa; taka polityka projektowa minimalizuje ryzyko uszkodzeń mechanicznych bloków i całej ramy montażowej, a dzięki temu wydłuża okres eksploatacji instalacji PV i zmniejsza częstotliwość interwencji serwisowych.

Redukcja ingerencji w podłoże: brak wiercenia vs tradycyjne metody

Główną zaletą balastu jest redukcja wierceń i wykonywania pali, co ma natychmiastowy wpływ na koszty przygotowania terenu i czas realizacji; tradycyjne fundamenty palowe często wymagają wiercenia, betonowania czy wbijania pali, co generuje dodatkowe roboty ziemne, hałas i konieczność uzyskania dodatkowych pozwoleń, podczas gdy systemy balastowe opierają się na masie i kontakcie z podłożem. Finansowo oznacza to oszczędność przy krótszych projektach oraz niższe koszty mobilizacji sprzętu, a ekologicznie — mniejszą emisję zanieczyszczeń i mniejsze ryzyko rozszczelnienia przewodów podziemnych. Jednak brak wiercenia nie zwalnia z wykonania badań geotechnicznych, bo każdy projekt wymaga potwierdzenia nośności i oceny ryzyka osiadania.

Porównanie kosztów bywa zależne od lokalnych stawek: w warunkach europejskich wykonanie jednego punktu palowego (robocizna + materiały) może kosztować od kilkuset do ponad tysiąca PLN, podczas gdy jedna paleta balastowa (6 bloków) kosztuje orientacyjnie 840–1 320 PLN i obejmuje kilka punktów podparcia, w zależności od układu ramy; zatem opłacalność metody balastowej rośnie przy mniejszych i średnich instalacjach oraz tam, gdzie grunt wymaga skomplikowanych wzmocnień, natomiast przy dużych instalacjach o jednorodnym, nośnym podłożu pali mogą okazać się konkurencyjne cenowo w przeliczeniu na punkt podparcia. To pokazuje, że wybór metody powinien opierać się na analizie kosztów całkowitych projektu wraz z logistyką i dostępnością sprzętu.

Eliminacja wierceń upraszcza także proces przywracania terenu po demontażu: bloki można zdemontować i wywieźć, a pozostawienie miejsc po palach zwykle wiąże się z koniecznością rekultywacji i usunięciem odpadów, co podnosi koszt zamknięcia projektu; dla operatorów planujących krótkoterminowe farmy lub instalacje testowe możliwość szybkiego przywrócenia terenu staje się realną korzyścią, zwłaszcza w kontekście wymogów środowiskowych lub warunków umów dzierżawy działek.

Modułowa konstrukcja GSE: łatwa lokalizacja i zmiany położenia

Modułowość systemu GSE to jeden z największych atutów: palety z blokami tworzą elementy, które można dodawać, usuwać lub przesuwać bez konieczności gruntownych prac budowlanych, co pozwala na łatwe skalowanie projektu lub przesunięcie obszaru produkcji energii; każdy moduł zwykle zawiera komplet bloków, profile i złącza, które po odłączeniu ramy można ponownie wykorzystać w innej lokalizacji, a czas demontażu jest ograniczony do kilku dni dla średniej wielkości instalacji. To ułatwia zarówno fazę rozruchową (testowe ustawienie), jak i potencjalne przeniesienie instalacji w odpowiedzi na zmienione potrzeby użytkownika. Z logistycznego punktu widzenia taka konstrukcja upraszcza magazynowanie części zamiennych i planowanie dostaw.

Przenoszenie palet jest możliwe przy użyciu standardowego sprzętu budowlanego — wózków widłowych i małych żurawików — a przykład praktyczny pokazuje, że ciężar 870 kg na paletę oznacza, iż na standardową ciężarówkę można załadować kilkanaście palet w zależności od dopuszczalnej ładowności i ułożenia; to z kolei wpływa na koszty transportu i tempo relokacji, ponieważ załadunek i rozładunek wymagają minimalnej obsługi i nie wymuszają drogich dźwigów. Przy planowaniu relokacji warto uwzględnić również czas potrzebny na rozmontowanie ramy i odkręcenie profili, co zwykle zamyka się w kilku godzinach na segment przy sprawnym zespole.

Ewentualne zmiany położenia lub modyfikacje rozkładu instalacji są prostsze w układzie modułowym niż w przypadku fundamentów palowych, które po zainstalowaniu są niemalże trwałe; dzięki temu inwestor może eksperymentować z orientacją modułów, optymalizacją zacienienia lub dostosowywać układ do nowych wymogów dzierżawcy gruntu, a wszystkie te operacje wiążą się z relatywnie niskimi kosztami i krótkim czasem przestoju.

Modułowa konstrukcja GSE: łatwa lokalizacja i zmiany położenia

Powtórzenie tematu modułowości służy przypomnieniu, że system GSE jest zaprojektowany do elastycznego użytkowania — palety z blokami, profile i złącza tworzą zestawy, które można łatwo składować, przesuwać i rekonfigurować bez rozbierania całej instalacji; to cecha szczególnie cenna przy instalacjach testowych, polach demonstracyjnych i farmach z krótkimi umowami najmu gruntu, ponieważ koszt relokacji jest niski i nie wymaga angażowania specjalistycznych ekip fundamentowych. W praktyce oznacza to możliwość szybkiej adaptacji do zmieniających się warunków biznesowych i technologicznych oraz mniejsze ryzyko związanego z nietrafioną lokalizacją. Z punktu widzenia operacyjnego modułowość upraszcza też logistykę części zamiennych i planowanie przeglądów okresowych.

Ruchome moduły ułatwiają również realizację projektów etapami — można postawić część instalacji, uruchomić ją i w miarę napływu środków rozszerzać pole, co pozwala na optymalizację kapitału i szybsze uzyskiwanie zwrotu z początkowych inwestycji; takie podejście jest zgodne z zasadą „grow-as-you-go” stosowaną przez wielu inwestorów energetyki rozproszonej, gdzie stopniowe zwiększanie mocy minimalizuje ryzyko finansowe. Dodatkowo, możliwość przemieszczania palet bez trwałych prac fundamentowych ułatwia dostosowanie instalacji do zmian w planach zagospodarowania terenu lub przepisach lokalnych. To realna przewaga wobec tradycyjnych systemów, które są trudne i kosztowne do przenoszenia.

W aspekcie praktycznym należy jednak pamiętać o ograniczeniach: modułowość nie znosi obowiązku właściwego projektowania i dokumentacji, a przeniesienie instalacji wymaga zaplanowania logistyki, koordynacji ekip i przygotowania nowego podłoża; zatem choć technicznie relokacja jest prostsza niż przy fundamentach palowych, to i tak powinna być traktowana jako element projektu wymagający budżetu i harmonogramu. Mimo to elastyczność, jaką daje konstrukcja GSE, pozostaje jedną z kluczowych przewag tego rozwiązania na rynku instalacji PV.

jaki balast do paneli fotowoltaicznych – Pytania i odpowiedzi

• Pytanie: Jakie są główne zalety balastowych systemów GSE do montażu na gruncie?

  Odpowiedź: Systemy GSE oferują montaż bez wiercenia, modułową konstrukcję, łatwą lokalizację i możliwość zmiany położenia instalacji. Typowa paleta składa się z 6 sztuk balastu, co zapewnia stabilność i przenosi całościowy ciężar na około 870 kg na paletę, co skraca czas instalacji i redukuje ingerencję w podłoże.

• Pytanie: Jaki balast stosować do paneli PV na gruncie w trudnym gruncie?

  Odpowiedź: Zaleca się balast betonowy klasy C40/50, o konstrukcji umożliwiającej szybki montaż i bezinwazyjne ustawienie, co poprawia stabilność w trudnych warunkach gruntowych.

• Pytanie: Ile waży paleta balastu i jak wpływa to na stabilność?

  Odpowiedź: Paleta balastu waży około 870 kg, składa się z 6 sztuk balastu. Taki ciężar zapewnia wysoką stabilność konstrukcji i odporność na wiatr oraz obciążenia podłoża.

• Pytanie: Co trzeba sprawdzić przy wyborze balastu GSE?

  Odpowiedź: Należy zwrócić uwagę na parametry SE800, SE i SE balastów, wymiary elementów, masy, kąty nachylenia i długość paneli, dostępność materiałów w magazynie oraz dokumentację techniczną i formularze zakupu.
