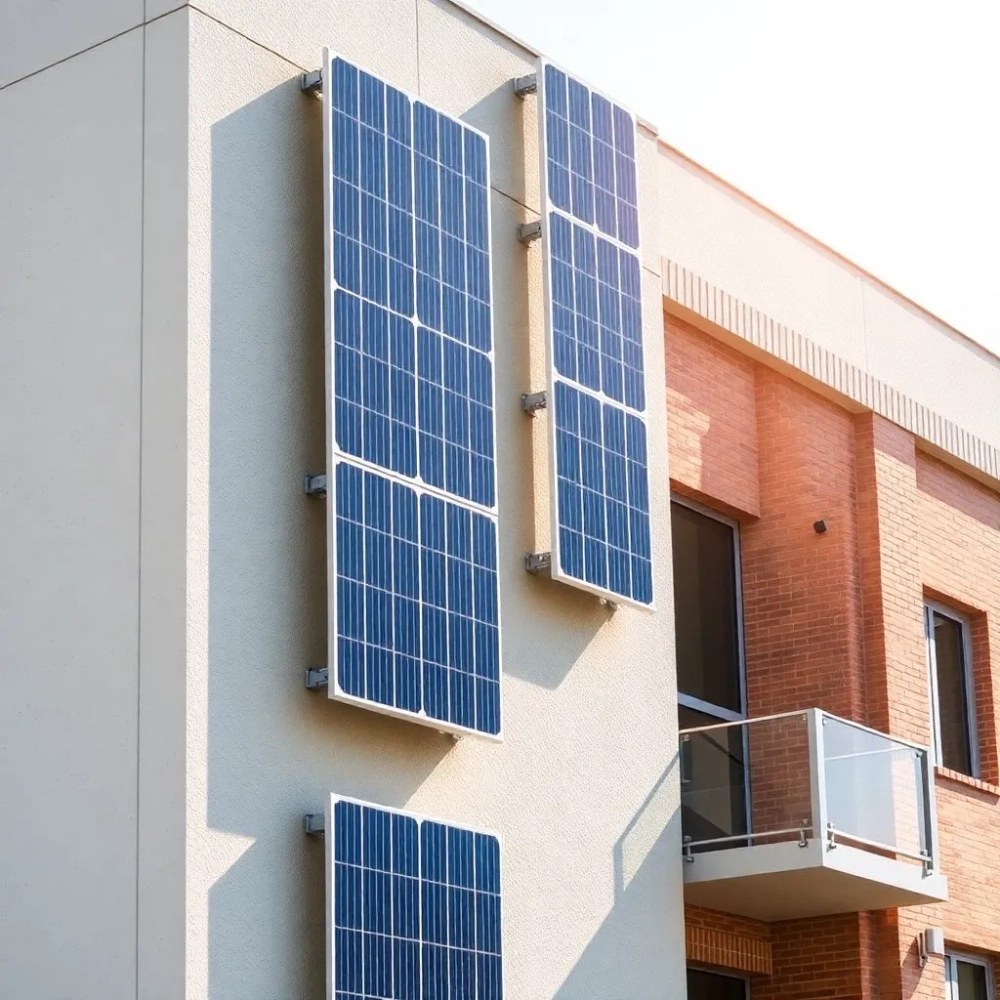

Panele fotowoltaiczne na pionowej ścianie 2025

Kiedy myślimy o zielonej energii, najczęściej oczami wyobraźni widzimy panele spoczywające spokojnie na dachach. Ale co, jeśli brakuje miejsca na klasyczne instalacje, a chcemy wykorzystać potencjał słońca? Właśnie wtedy na scenę wkraczają Panele fotowoltaiczne na pionowej ścianie, oferujące fascynującą, choć specyficzną alternatywę – montaż na pionowej elewacji jest możliwy, choć wymaga specyficznego podejścia i akceptacji niższej ogólnej wydajności w zamian za wykorzystanie niedostępnej w inny sposób przestrzeni. Ta pionowa rewolucja energetyczna otwiera drzwi do transformacji miejskiej architektury w aktywne źródła mocy.

Choć instalacja modułów na połaci dachowej, najlepiej nachylonej pod kątem około 35 stopni w kierunku południowym, jest standardem i zapewnia optymalne osiągi, warunki lokalne często wymuszają szukanie innych opcji. Nie zawsze jest wystarczająco dużo miejsca na dachu, jego kształt bywa niekorzystny, a bywa i tak, że dostępna powierzchnia na gruncie, idealna dla klasycznych konstrukcji, po prostu nie istnieje w wystarczającym wymiarze.

Właśnie w takich specyficznych sytuacjach, gdy tradycyjne rozwiązania są niedostępne, rozważa się alternatywne lokalizacje dla modułów słonecznych. Wiaty garażowe, altany ogrodowe, a nawet specjalnie wznoszone na ten cel konstrukcje wolnostojące stanowią pewną elastyczność, jednak i one wymagają miejsca na działce. Gdy posesja jest gęsto zabudowana, a każdy metr kwadratowy na wagę złota, instalacja paneli na ścianie budynku staje się realną możliwością, aczkolwiek obarczoną własnymi wyzwaniami.

Zanim zagłębimy się w szczegóły techniczne i prawne, warto przyjrzeć się danym dotyczącym wydajności pionowych instalacji. Chociaż intuicja podpowiada, że kąt prosty do ziemi nie jest idealny do zbierania energii ze słońca świecącego pod skosem, zimowa perspektywa i całodzienne naświetlenie wschód-zachód elewacji mogą rzucić nowe światło na te instalacje.

Przedstawione w tabeli dane, oparte na symulacjach dla typowej lokalizacji w centrum Europy (np. szerokość geograficzna 50°N), dobitnie ilustrują różnice w uzyskach między instalacją pionową a tą nachyloną optymalnie na południe. Widzimy wyraźnie niższą roczną produkcję dla paneli montowanych na ścianie (około 71% produkcji dachu w tym przykładzie), co jest kluczową informacją dla inwestora. Co jednak ciekawe i zgodne z naszą wiedzą, panele pionowe radzą sobie relatywnie lepiej w miesiącach zimowych, co może być ich ukrytą zaletą w systemie energetycznym budynku.

Efektywność paneli fotowoltaicznych na pionowej ścianie

Gdy panele montowane są pionowo na elewacji, oczywiste staje się, że nie osiągną one takiej wydajności, jak moduły nachylone pod optymalnym kątem około 30-40 stopni w kierunku południowym. Słońce, zwłaszcza w środku dnia i cieplejszych miesiącach, znajduje się wysoko na niebie, a prostopadłe ustawienie panelu sprawia, że promienie padają pod ostrym kątem, co znacząco ogranicza absorpcję energii. To podstawowa zasada fizyki stojąca za różnicą w produkcji.

Można szacować, że roczna produkcja energii z instalacji fotowoltaicznej na pionowej ścianie skierowanej na południe wyniesie zazwyczaj od 50% do 70% energii wyprodukowanej przez analogiczną instalację dachową zoptymalizowaną kątowo. Wartość ta zależy od szerokości geograficznej (im dalej na północ, tym niższe słońce w środku dnia, co jest nieco korzystniejsze dla pionu) oraz od lokalnych warunków zacienienia.

Co jednak intrygujące i godne uwagi, instalacje pionowe mają swoje pięć minut w okresach zimowych. Wówczas słońce operuje niżej nad horyzontem, co oznacza, że kąt padania promieni na pionową płaszczyznę jest bardziej korzystny niż w przypadku paneli skierowanych wysoko ku południu. Dodatkowo, pionowa orientacja ułatwia zsypywanie się śniegu, co eliminuje jeden z głównych czynników obniżających produkcję tradycyjnych instalacji zimą. Wyobraźmy sobie instalatora, który porównuje mozolne odśnieżanie paneli na dachu z widokiem samej natury radzącej sobie z osadem na pionowej elewacji – prosta, acz skuteczna różnica.

Analizując produkcję miesięczną, elewacyjne instalacje skierowane na wschód lub zachód mogą wykazać lepsze rezultaty w godzinach porannych i wieczornych, kiedy słońce znajduje się niżej. Ściana południowa zapewnia relatywnie największy uzysk roczny spośród elewacji, choć nadal mniejszy niż dach, ale za to rozkład produkcji jest bardziej spłaszczony w ciągu dnia, co może być korzystne dla autokonsumpcji w budynkach biurowych o standardowych godzinach pracy.

Typ modułów fotowoltaicznych również ma znaczenie w kontekście efektywności pionowej. Moduły dwustronne (bifacial) mogą w teorii wykorzystywać światło odbite od podłoża (np. jasnego chodnika czy trawnika) lub sąsiednich powierzchni, choć w praktyce efekt ten jest często ograniczony w standardowych montażach elewacyjnych bez specjalnych, optymalizujących odbicie konstrukcji.

Nawet przyjmując niższą ogólną wydajność, decyzja o montażu paneli fotowoltaicznych na pionowej ścianie często nie opiera się na dążeniu do maksymalnej możliwej produkcji z metra kwadratowego panelu. To raczej racjonalne wykorzystanie przestrzeni, która w przeciwnym wypadku pozostałaby pasywna energetycznie. To trochę jak z wyborem samochodu – nie każdy potrzebuje wyścigówki o rekordowej prędkości, czasem wystarczy niezawodne auto do codziennej jazdy.

Przy projektowaniu systemu na elewacji, kluczowe jest dokładne oszacowanie rzeczywistych rocznych uzysków, biorąc pod uwagę kąt, orientację (południe, wschód, zachód, czy nawet północ, choć ta ostatnia zazwyczaj marginalna), zacienienie od elementów budynku, sąsiednich obiektów czy drzew. Weryfikacja zacienienia w różnych porach dnia i roku jest absolutną koniecznością; cień od gzymsu lub balkonu na niższych panelach może zdewastować produkcję całego rzędu.

Technologia inwerterów i optymalizatorów mocy odgrywa istotną rolę w minimalizowaniu strat wydajności. Modułowe optymalizatory montowane pod każdym panelem mogą łagodzić skutki częściowego zacienienia lub różnic w produkcji między panelami wynikających np. z nierównomiernego nagrzewania elewacji. Taka drobiazgowość w projektowaniu może podnieść rzeczywiste uzyski z pozornej 70% efektywności do poziomu, który czyni projekt ekonomicznie opłacalnym.

Pomimo mniejszych rocznych uzysków w porównaniu do idealnego dachu, pionowa instalacja może być idealnie dopasowana do specyficznego profilu zużycia energii w budynku. Jeśli większość energii jest zużywana w godzinach porannych i późnopopołudniowych (jak w budynkach mieszkalnych o niestandardowym harmonogramie lub niektórych biurach), instalacja wschód-zachód na elewacji może zaoferować lepsze dopasowanie produkcji do zużycia niż południowa instalacja na dachu z mocnym pikiem w południe.

Studium przypadku pewnego biurowca w centrum dużego miasta, gdzie dach był zajęty przez infrastrukturę techniczną (systemy HVAC, centrale wentylacyjne), pokazało, że instalacja 100 kWp na elewacji południowej, wschodniej i zachodniej (rozłożonej nierównomiernie) wyprodukowała rocznie około 70 MWh energii. Choć dachowa instalacja o tej mocy mogłaby wygenerować 100-110 MWh, te 70 MWh stanowiło znaczący ułamek zapotrzebowania energetycznego budynku, zmniejszając rachunki i ślad węglowy, co bez fotowoltaiki na elewacjach byłoby niemożliwe.

Co więcej, pionowe panele mniej zbierają kurz i brud niż te nachylone pod płaskim kątem. Opady deszczu skuteczniej oczyszczają ich powierzchnię. Mniejsza jest również szansa na uszkodzenia mechaniczne od np. spadających gałęzi czy gradu, choć silny wiatr jest czynnikiem, który wymaga dokładnej analizy przy projektowaniu systemu montażowego.

W szerszym kontekście, jeśli jedyną dostępną przestrzenią jest pionowa ściana, nawet niższa wydajność jest wciąż nieskończenie większa niż brak jakiejkolwiek instalacji fotowoltaicznej. W gęsto zaludnionych obszarach miejskich, gdzie każdy centymetr jest na wagę złota, panele fotowoltaiczne na pionowej ścianie stają się wręcz manifestem zrównoważonego rozwoju, przemieniając zwykłe mury w aktywne elementy generujące czystą energię. Nie jest to rozwiązanie uniwersalne, ale w odpowiednich warunkach, jego efektywność - postrzegana nie tylko jako szczytowy uzysk kWh/kWp, ale jako najlepsze możliwe wykorzystanie ograniczonej przestrzeni - jest w pełni uzasadniona.

Analizując efektywność, nie można zapomnieć o wpływie temperatury. Panele zamontowane na elewacji, szczególnie z pustką wentylacyjną za nimi, mogą pracować w niższych temperaturach niż te montowane na dachu bezpośrednio na poszyciu. Niższa temperatura pracy modułów przekłada się na wyższą sprawność; każdy dodatkowy stopień powyżej temperatury testowej (STC, 25°C) oznacza spadek mocy o około 0,3-0,4%. Elewacja zapewnia naturalne chłodzenie, co może w pewnym stopniu kompensować straty wynikające z kąta nachylenia.

Perspektywa opłacalności inwestycji w pionową fotowoltaikę musi uwzględniać nie tylko niższe uzyskane kWh/kWp, ale także często wyższy koszt instalacji ze względu na bardziej złożone systemy montażowe i wymogi bezpieczeństwa. Mimo to, w przypadkach braku alternatywy lub w projektach BIPV (Building Integrated Photovoltaics), gdzie panele zastępują drogie materiały elewacyjne, ekonomika projektu może być całkiem przekonująca.

Wymogi prawne i techniczne przy montażu na elewacji

Instalacja modułów fotowoltaicznych na elewacji budynku to przedsięwzięcie obwarowane znacznie szerszymi i bardziej rygorystycznymi wymogami niż typowy montaż na dachu. Nie jest to po prostu "przykręcenie" paneli; to ingerencja w zewnętrzną powłokę budynku, która pełni kluczowe funkcje konstrukcyjne, izolacyjne i bezpieczeństwa. Przepisy budowlane i techniczne stawiają tu poprzeczkę znacznie wyżej.

Jednym z pierwszych kroków jest dokładna weryfikacja nośności istniejącej elewacji oraz konstrukcji budynku. Moduły fotowoltaiczne, ich ramy i systemy montażowe dodają znaczące obciążenie, zwłaszcza w przypadku silnych wiatrów, które na pionowej płaszczyźnie działają z większą siłą. Konieczne są szczegółowe obliczenia statyczne, uwzględniające specyfikę lokalizacji i wysokość budynku, aby upewnić się, że fasada wytrzyma te dodatkowe naprężenia i obciążenia dynamiczne.

Spełnienie rygorystycznych norm przeciwpożarowych jest absolutnie kluczowe w przypadku instalacji na elewacji. Pionowe panele mogą potencjalnie tworzyć ciąg palny na całej wysokości budynku, przyspieszając rozprzestrzenianie się ognia. Materiały użyte do montażu, okablowanie, a same moduły muszą spełniać odpowiednie klasy odporności ogniowej. Często wymagane są pasy międzykondygnacyjne niepalne, oddzielające poszczególne sekcje instalacji pionowej, oraz odpowiednie odległości od okien i drzwi ewakuacyjnych.

Ochrona cieplna obiektu to kolejny krytyczny aspekt. Montaż paneli i systemów montażowych na elewacji nie może naruszać ciągłości warstwy izolacyjnej ani szczelności powietrznej budynku. Każde przejście przez elewację musi być starannie uszczelnione, aby zapobiec powstawaniu mostków termicznych, które prowadziłyby do strat ciepła i ryzyka kondensacji w ścianie. Projekt wymaga szczegółowej analizy termicznej.

Elewacja budynku jest stale narażona na zmienne warunki atmosferyczne, w tym skrajne temperatury, wilgoć i promieniowanie UV. Komponenty systemu fotowoltaicznego, w tym systemy montażowe, muszą być odporne na korozję i degradację przez wiele lat eksploatacji. Należy również uwzględnić zjawisko rozszerzalności termicznej materiałów – panele i metalowe konstrukcje kurczą się i rozszerzają wraz ze zmianami temperatury, co wymaga stosowania odpowiednich dylatacji i elastycznych połączeń.

Pod względem prawnym, montaż paneli na elewacji bywa traktowany jako znacząca przebudowa, która w zależności od lokalnych przepisów i charakteru budynku (np. wpisanie do rejestru zabytków, położenie w strefie ochrony konserwatorskiej) może wymagać uzyskania pozwolenia na budowę, a nie tylko zgłoszenia. Wizualny wpływ instalacji na estetykę otoczenia również może być przedmiotem oceny urzędników i sąsiadów.

Kwestia bezpieczeństwa dostępu do instalacji na elewacji jest nie mniej ważna. Zarówno na etapie montażu, jak i późniejszej konserwacji czy mycia, dostęp do pionowych powierzchni wymaga specjalistycznego sprzętu, takiego jak rusztowania czy podnośniki koszowe, a na wyższych budynkach, systemów linowych lub stałych pomostów. Należy przewidzieć odpowiednie punkty kotwiczenia dla ekip pracujących na wysokości.

Uziemienie instalacji fotowoltaicznej na elewacji jest standardowym wymogiem technicznym, ale musi być zintegrowane z systemem uziemienia całego budynku. Podobnie, jeśli budynek posiada instalację odgromową, system PV na elewacji musi zostać w nią odpowiednio włączony, aby zapobiec uszkodzeniom w przypadku uderzenia pioruna. Kable elektryczne prowadzone w elewacji muszą być zabezpieczone mechanicznie i pożarowo.

Montaż paneli na elewacji wymaga zastosowania zupełnie innych systemów montażowych niż te stosowane na dachach skośnych czy płaskich. Są to zazwyczaj złożone systemy fasadowe, często wentylowane, które tworzą podkonstrukcję dystansującą panele od właściwej ściany. Ta przestrzeń wentylacyjna jest ważna zarówno dla chłodzenia paneli (podnosząc efektywność), jak i dla odprowadzenia wilgoci z konstrukcji ściany.

Wyobraźmy sobie inżyniera budownictwa, który musi podpisać się pod projektem fasady zintegrowanej z fotowoltaiką – jego odpowiedzialność jest ogromna. Musi uwzględnić nie tylko obciążenia statyczne i dynamiczne, ale też reakcję na ogień, izolacyjność, odporność na warunki atmosferyczne i trwałość wszystkich elementów. To wymaga głębokiej wiedzy z różnych dziedzin budownictwa, nie tylko fotowoltaiki.

Na przykładzie realizacji nowoczesnych biurowców czy budynków użyteczności publicznej w Europie widać, jak zaawansowane są te systemy. Często wykorzystuje się specyficzne materiały, np. ze zwiększoną odpornością ogniową, oraz prowadzi skomplikowane testy prototypowych fragmentów elewacji. Koszt i złożoność tych analiz i komponentów są znaczące, co wpływa na całkowitą cenę instalacji elewacyjnej.

Podsumowując ten techniczno-prawny labirynt, instalacja paneli fotowoltaicznych na elewacji jest projektem inżynierskim i formalnym o wiele większym kalibrze niż standardowa instalacja dachowa. Wymaga współpracy wielu specjalistów: architekta, konstruktora, rzeczoznawcy ppoż, a także doświadczonej ekipy monterskiej znającej specyfikę prac na wysokości i z fasadami. Nieprzestrzeganie któregokolwiek z tych wymogów może prowadzić do poważnych problemów technicznych i prawnych, a co gorsza, zagrożenia dla bezpieczeństwa użytkowników budynku i otoczenia.

Dobór odpowiednich materiałów – od profili nośnych, poprzez łączniki, aż do uszczelek i materiałów izolacyjnych – musi być poprzedzony analizą kompatybilności i trwałości. Uniknięcie korozji galwanicznej, zapewnienie szczelności na dekady oraz zachowanie estetyki elewacji przez długi czas wymaga stosowania systemowych rozwiązań i komponentów o potwierdzonej jakości. To nie jest miejsce na improwizację czy oszczędności na materiałach.

Dodatkowo, kwestie akustyczne mogą mieć znaczenie w budynkach mieszkalnych czy biurowych. System montażowy nie powinien tworzyć dodatkowych drgań przenoszących hałas do wnętrza budynku. Profesjonalne systemy elewacyjne PV często zawierają elementy tłumiące wibracje, co świadczy o dbałości o komfort akustyczny użytkowników.

W kontekście przepisów prawnych, warto również pamiętać o konieczności uzyskania opinii od jednostek ochrony przeciwpożarowej, a w niektórych przypadkach, decyzji o środowiskowych uwarunkowaniach lub zgody konserwatora zabytków. Każdy przypadek jest indywidualny i wymaga dogłębnej analizy. Inwestor planujący panele fotowoltaiczne na elewacji powinien być przygotowany na dłuższą ścieżkę administracyjną niż przy standardowym dachu.

Komponenty i rozwiązania BIPV dla fotowoltaiki ściennej

Zastosowanie paneli fotowoltaicznych na pionowej ścianie wymaga specyficznych rozwiązań technicznych, które różnią się od tych powszechnie stosowanych przy montażu na dachu. Nie chodzi tylko o to, że panele są ustawione pionowo, ale także o integrację systemu PV z kompleksem elewacyjnym budynku. To pole do innowacji, gdzie na scenę wchodzą specjalistyczne mocowania i fotowoltaika zintegrowana z budynkiem (BIPV).

Podstawowym elementem różniącym instalację ścienną od dachowej jest system montażowy. Nie są to standardowe szyny przykręcane do dachu, a zazwyczaj skomplikowane podkonstrukcje fasadowe, często wykonane z aluminium lub stali nierdzewnej, które kotwi się do ściany nośnej lub stropów. Te systemy muszą zapewnić odpowiednią wentylację za panelami, co wpływa na ich temperaturę pracy i wydajność, a także chronić przed wilgocią.

Mocowania dla paneli elewacyjnych są zaprojektowane tak, aby przenieść obciążenie własne modułów oraz siły działające na fasadę (wiatr, śnieg, jeśli się utrzyma). Często są to systemy regulowane, pozwalające na dokładne poziomowanie i pionowanie paneli na nierównej powierzchni ściany. Systemy te muszą być estetyczne, gdyż są widocznym elementem fasady.

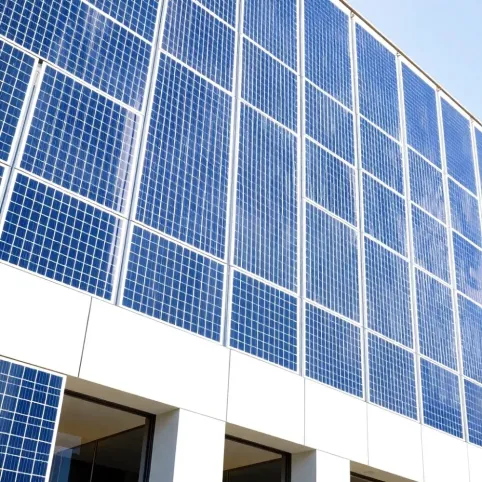

Idąc o krok dalej, w kontekście pionowych instalacji nie mówimy już tylko o przykręcaniu standardowych modułów do ściany, ale o rozwiązaniach typu Building Integrated Photovoltaics (BIPV). W BIPV, elementy fotowoltaiczne zastępują tradycyjne materiały budowlane – panele fasadowe, okna, szyby balustrad, czy elementy zacieniające. Stają się one integralną częścią powłoki budynku, spełniając jednocześnie funkcję estetyczną, ochronną (termiczną, akustyczną) i energetyczną.

Rozwiązania BIPV dla fasad to na przykład przezroczyste lub półprzezroczyste panele PV używane jako szyby w oknach (tzw. vision BIPV) lub nadproża i spandryle (nieprzezroczyste panele zastępujące fragmenty elewacji między piętrami – tzw. spandrel BIPV). Mogą to być również listwy, żaluzje czy panele zacieniające wyposażone w ogniwa fotowoltaiczne. Materiały użyte w BIPV to często laminowane szkło z zatopionymi ogniwami, które może być produkowane w różnych kolorach, rozmiarach i kształtach, co daje architektom ogromną swobodę projektowania.

Wykorzystanie elementów BIPV w konstrukcji budynku nadaje mu nie tylko nowoczesny, często wręcz futurystyczny wygląd, ale również podkreśla jego proekologiczny charakter. Decydują się na to zwłaszcza właściciele biurowców, muzeów, uczelni czy obiektów użyteczności publicznej, gdzie estetyka i wizerunek są kluczowe. Budynek nie jest już tylko konsumentem energii, staje się jej producentem, aktywnie reagując na otoczenie.

Koszt systemów BIPV jest zazwyczaj wyższy niż standardowych paneli montowanych na oddzielnej podkonstrukcji, jednak należy spojrzeć na niego holistycznie. Panele BIPV zastępują drogie materiały fasadowe – np. wysokiej jakości okna fasadowe, okładziny kamienne czy szklane panele fasadowe. W takiej kalkulacji, różnica w koszcie między "elewacją + PV" a "elewacją w formie BIPV" może nie być aż tak duża, jakby się wydawało, a zyskujemy dodatkową funkcję generacji energii.

Instalacja BIPV jest bardziej złożona i wymaga ścisłej współpracy między producentem elementów BIPV, architektem, konstruktorem fasad i instalatorem fotowoltaiki. Poszczególne elementy są często produkowane na wymiar, co wydłuża czas realizacji projektu. Konieczne jest również precyzyjne dopasowanie systemu elektrycznego do specyficznych paneli i ich rozmieszczenia w fasadzie.

Przykładem zastosowania BIPV mogą być biurowce z fasadą z paneli PV o różnych stopniach przezroczystości, dostosowanych do funkcji pomieszczeń za nimi – przezroczyste w miejscach wymagających dostępu światła dziennego (biura, sale konferencyjne), nieprzezroczyste w obszarach pomocniczych (korytarze, piony techniczne). Możliwe jest również wykorzystanie paneli w nietypowych kolorach (czerwonym, zielonym, niebieskim), co pozwala na stworzenie unikalnych kompozycji wizualnych na elewacji.

Trwałość elementów BIPV jest kluczowa, gdyż są one częścią powłoki budynku. Zazwyczaj są one zaprojektowane na okres eksploatacji porównywalny z żywotnością samej fasady, często 25-30 lat lub dłużej. Gwarancje na uzysk energetyczny są porównywalne do standardowych paneli (np. 25 lat na 80% mocy nominalnej).

Komponenty BIPV wymagają również specyficznych rozwiązań w zakresie okablowania i połączeń. Często kable są zintegrowane z ramą lub laminatem panelu, a połączenia między panelami muszą być odporne na warunki atmosferyczne i estetycznie ukryte w systemie fasadowym. Falowniki dla systemów BIPV są zazwyczaj standardowymi inwerterami, choć w przypadku złożonych kształtów fasad i różnego nasłonecznienia mogą być stosowane optymalizatory mocy na poziomie panelu.

Podsumowując, komponenty i rozwiązania dla fotowoltaiki ściennej wykraczają poza proste systemy montażowe, otwierając drzwi do integracji paneli z samą architekturą budynku poprzez koncepcję BIPV. Chociaż wymagają większych nakładów inwestycyjnych i projektowych, oferują unikalne połączenie funkcji energetycznej, estetycznej i budowlanej, przemieniając pasywne ściany w aktywne źródła energii odnawialnej, idealnie wpisujące się w kontekst nowoczesnego, zrównoważonego budownictwa miejskiego. Nie są to po prostu panele na ścianie; to ściana, która jest panelem.
