Wymiary paneli fotowoltaicznych: tabela wg mocy i grubość

Standardowy panel fotowoltaiczny do domu jednorodzinnego ma dziś ok. 1,7-1,8 m długości, 1,1-1,15 m szerokości i 3-4 cm grubości, czyli ok. 1,9-2,1 m² powierzchni. Moduły 500-600 W, stosowane głównie w instalacjach komercyjnych i na farmach, mają ok. 1,9-2 m długości, a największe panele przemysłowe dochodzą do ok. 2,4 × 1,3 m. Przy planowaniu montażu na dachu liczy się wymiar konkretnego modelu z karty katalogowej, bo dwa panele o tej samej mocy potrafią różnić się długością o ponad 30 cm.

• Jakie są standardowe wymiary paneli fotowoltaicznych do domu jednorodzinnego?
• Jak moc panelu fotowoltaicznego wpływa na jego wymiary?
• Jaka jest grubość panelu fotowoltaicznego?
• Dlaczego źródła podają różne standardowe wymiary paneli?
• Czy panele monokrystaliczne są mniejsze od polikrystalicznych?
• Ile paneli fotowoltaicznych zmieści się na dachu?
• Ile paneli fotowoltaicznych trzeba na 3 kW i na 5 kW?
• Mniejsze czy większe panele fotowoltaiczne: jaki format wybrać na dany dach?
• Co sprawdzić w karcie katalogowej panelu fotowoltaicznego przed zamówieniem?

Jakie są standardowe wymiary paneli fotowoltaicznych do domu jednorodzinnego?

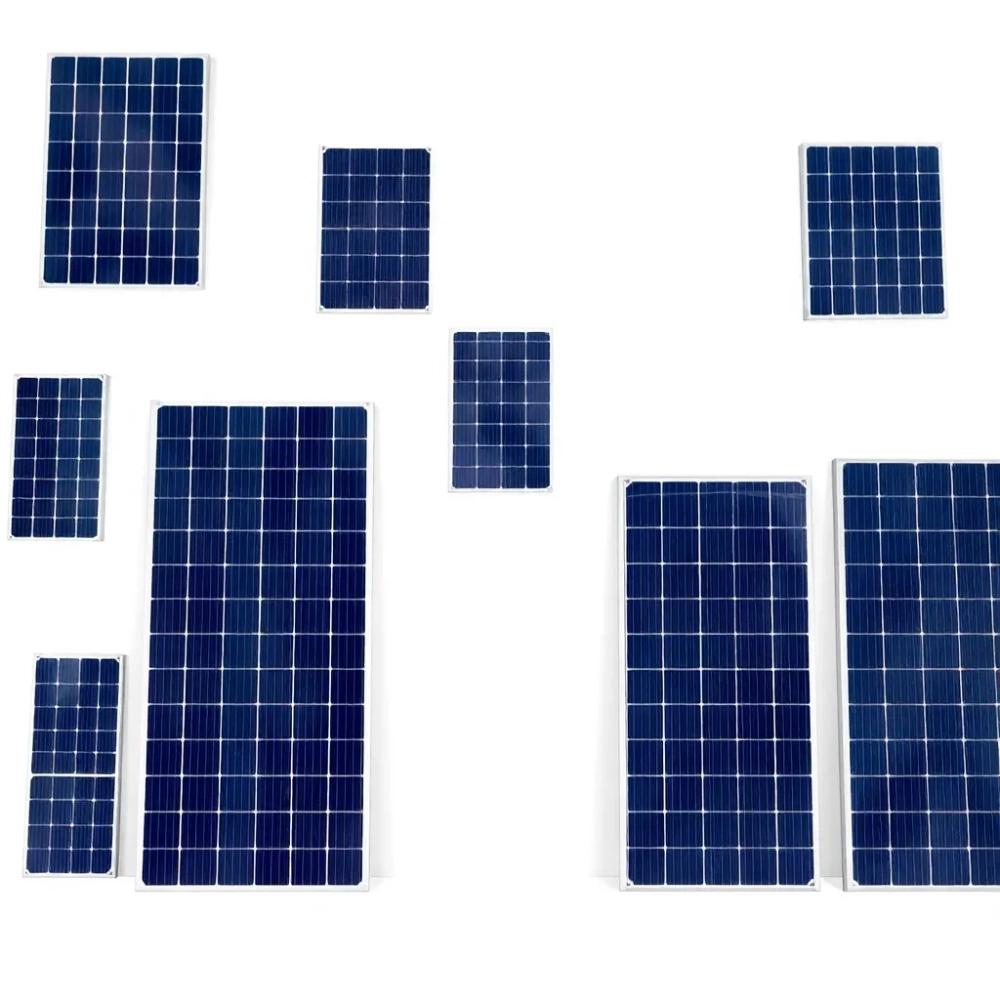

Domowy panel fotowoltaiczny ma najczęściej format zbliżony do 1800 × 1100 mm, a większość modeli mieści się w przedziale ok. 1680-1860 mm długości i 900-1130 mm szerokości, co pokazuje zestawienie wymiarów paneli PV według mocy. Szerokość ok. 1,1 m jest więc punktem odniesienia, a długość zmienia się razem z mocą modułu.

Panele fotowoltaiczne do instalacji przemysłowych są wyraźnie większe: ich długość przekracza 2 m, szerokość sięga ok. 1,3 m, a największe formaty mają ok. 2,4 × 1,3 m. Na dachach domów montuje się mniejsze moduły, bo łatwiej je rozmieścić na połaci z oknami, kominem czy lukarną.

Wymiary podawane przez producentów to wymiary zewnętrzne razem z ramą aluminiową. Same ogniwa zajmują nieco mniejszą powierzchnię, ale do rozplanowania paneli na dachu zawsze bierze się wymiar całego modułu z karty katalogowej, a nie szacunek z forum.

Czy wymiary paneli fotowoltaicznych różnią się w zależności od producenta?

Tak, i to wyraźnie. Dwa panele o mocy 400 W mogą mieć np. 1755 × 1098 mm albo 2094 × 1038 mm, zależnie od liczby i układu ogniw w module. Na format wpływa moc, liczba i rodzaj ogniw, technologia oraz decyzja producenta, dlatego konstrukcję montażową zamawia się pod wymiary konkretnego modelu.

Jak moc panelu fotowoltaicznego wpływa na jego wymiary?

Im wyższa moc panelu, tym zwykle dłuższy moduł: panele 400-450 W mają ok. 1,76-1,82 m długości, a moduły 500-600 W ok. 1,9-2 m. Szerokość rośnie wolniej i w modelach domowych zostaje w okolicach 1,1-1,14 m.

Tabela łączy przedziały wymiarów dla klas mocy z poradnika o wymiarach i wadze modułów PV z danymi dla paneli ok. 300 W i formatów przemysłowych. Powierzchnię jednego modułu policzyliśmy z wymiarów skrajnych i zaokrągliliśmy do 0,01 m².

W domach jednorodzinnych dominują dziś panele o powierzchni ok. 1,9-2,1 m². Moduły są większe niż kilka lat temu, ale z tej samej liczby sztuk dają więcej mocy, bo nowsze technologie ogniw mieszczą wyższą moc w zbliżonym gabarycie. Przykładem jest panel TOPCon 430 W o wymiarach 1802 × 1134 mm, czyli w typowym domowym formacie.

Moc z tabliczki znamionowej (Wp) mierzy się w warunkach STC: przy natężeniu promieniowania 1000 W/m² i temperaturze ogniw 25°C. Na dachu panel pracuje zwykle poniżej tej wartości, dlatego dwa moduły o podobnym wymiarze porównuj przez moc przypadającą na m² powierzchni, a nie przez sam rozmiar.

Jakie wymiary ma panel fotowoltaiczny 300W?

Panel fotowoltaiczny ok. 300 W ma zwykle ok. 1,7 × 1 m, a w konkretnych modelach wymiary różnią się o kilka centymetrów. Przykładowo moduł Solarwatt Vision 60M 310 Wp ma 1680 × 990 mm, a Aleo X63 Premium 345 Wp 1716 × 1023 mm. Panele tej klasy są małe i lekkie, więc łatwo je wpasować między lukarny, świetliki i kominy, a panele ok. 370 W są tylko nieco większe, ok. 1,75 × 1 m.

Jakie są wymiary panela fotowoltaicznego 500W?

Panel fotowoltaiczny 500 W ma zwykle ok. 1900-2000 mm długości i 1130-1300 mm szerokości, co daje ok. 2,15-2,6 m² powierzchni. To format przeznaczony głównie do instalacji komercyjnych i farm; na dachu domu wymaga ciągłego, wolnego pola o długości co najmniej ok. 2 m plus margines od krawędzi.

Jakie wymiary mają panele fotowoltaiczne 700W?

Dla paneli 700 W zebrane dane nie podają wymiarów konkretnych modeli, więc nie da się wskazać jednego standardu. Tak wysoka moc należy do formatów przemysłowych, które w dostępnych zestawieniach mają ponad 2 m długości i do ok. 2,4 × 1,3 m. Dokładny wymiar trzeba odczytać z karty katalogowej wybranego modelu.

Jaka jest grubość panelu fotowoltaicznego?

Typowy panel fotowoltaiczny ma 3-4 cm grubości, najczęściej 3,5-4 cm. O tej wartości decyduje aluminiowa rama i warstwy ochronne modułu, co opisuje przewodnik po wymiarach i wadze paneli.

Grubość ramy podaje karta katalogowa i ten parametr porównuje się z dokumentacją systemu montażowego, który będzie trzymał moduł. Panele dwustronne (bifacial) i moduły szkło-szkło mają inną budowę niż klasyczny panel z jedną szybą, więc ich grubość i masę sprawdza się w karcie, zamiast przyjmować typowy przedział.

Dlaczego źródła podają różne standardowe wymiary paneli?

Rozbieżność wynika głównie z tego, jaką klasę mocy autor uznaje za standard. Część zestawień przyjmuje ok. 1,8 × 1,1 m i ok. 2 m² na panel, a inne podają ok. 2 × 1 m (czasem 1,9 × 1,1 m) i 2-2,5 m² na moduł, jak przegląd wymiarów modułów monokrystalicznych, w którym mowa o modułach 450-550 Wp.

Z danych dla klas mocy wynika, że panele do 450 W mieszczą się w formacie ok. 1,8 × 1,1-1,14 m, a do 2 m długości zbliża się dopiero klasa 500-600 W. Plan oparty na „2 × 1 m” przy module 1,76 × 1,13 m zawyży długość o 24 cm i zaniży szerokość o 13 cm na każdym panelu, więc w rzędzie 6 modułów ułożonych bokiem do siebie zabraknie 78 cm.

Standard zmienia się też w czasie: kilka lat temu większość domowych instalacji powstawała z modułów 250-330 W, a panel 250 W miał ok. 1650 × 990 mm. Dlatego wymiary z artykułów sprzed kilku lat trzeba czytać razem z datą publikacji i klasą mocy, której dotyczą.

Czy panele monokrystaliczne są mniejsze od polikrystalicznych?

Przy tej samej mocy panel monokrystaliczny jest zwykle nieco mniejszy, bo jego ogniwa mają wyższą sprawność; różnicę szacuje się na ok. 5-10% powierzchni. Producenci obu technologii trzymają się jednak podobnych formatów, żeby moduły pasowały do tych samych systemów montażowych.

Ogniwa polikrystaliczne (niebieska powierzchnia) mają sprawność zwykle ok. 16-18%, a monokrystaliczne (ciemne, prawie czarne) ok. 20-22%. W efekcie panel polikrystaliczny 380 W może zająć na dachu podobną powierzchnię jak monokrystaliczny 400 W. Nowsze ogniwa monokrystaliczne typu N, np. TOPCon i HJT, mają jeszcze wyższą sprawność, co pozwala uzyskać dużą moc bez powiększania modułu.

Wytrzymałość mechaniczna nie zależy od samej technologii ogniw: oba typy modułów przechodzą te same badania obciążeniowe, a bezpieczeństwo montażu zależy od prawidłowego doboru konstrukcji do nośności dachu.

Ile paneli fotowoltaicznych zmieści się na dachu?

Liczbę paneli wyznacza się z wymiarów połaci pomniejszonych o margines od krawędzi: długość i szerokość dzieli się osobno przez wymiary modułu, a każdy wynik zaokrągla w dół. Samo podzielenie powierzchni dachu przez powierzchnię panelu zawyża wynik, bo pomija niepełne rzędy i kolumny.

Od krawędzi dachu zostawia się co najmniej 20 cm wolnego pasa, który chroni moduły przed silnym wiatrem, co podaje poradnik o standardowych wymiarach paneli i powierzchni na 1 kWp. Przed rozplanowaniem rzędów odejmuje się też przejścia dachowe, kominy, okna połaciowe i obróbki blacharskie. Przeliczenia dla różnych powierzchni zawiera tekst ile paneli fotowoltaicznych zmieści się na m² dachu.

Przykład: ile paneli 450 W zmieści się na połaci 8 × 5 m

Przykład: prostokątna połać ma 8 m szerokości wzdłuż okapu i 5 m długości od okapu do kalenicy, bez okien i kominów. Przyjmujemy panel z górnej granicy klasy 400-450 W: 1820 × 1140 mm, 450 W.

1. Pole robocze po odjęciu 20 cm z każdej strony: 8 - 2 × 0,2 = 7,6 m oraz 5 - 2 × 0,2 = 4,6 m, czyli 34,96 m².
2. Panele pionowo: 7,6 / 1,14 = 6,67, czyli 6 kolumn; 4,6 / 1,82 = 2,53, czyli 2 rzędy. Razem 6 × 2 = 12 paneli.
3. Panele poziomo: 7,6 / 1,82 = 4,18, czyli 4 kolumny; 4,6 / 1,14 = 4,04, czyli 4 rzędy. Razem 4 × 4 = 16 paneli.
4. Moc: 16 × 450 W = 7200 W, czyli 7,2 kWp; w układzie pionowym 12 × 450 W = 5400 W, czyli 5,4 kWp.
5. Kontrola metodą powierzchni: 34,96 / 2,07 = 16,9 (zaokrąglone), więc uproszczony rachunek sugerowałby nawet 17 sztuk, których nie da się ułożyć w pełnych rzędach.

W układzie poziomym zapas na długości połaci wynosi tylko 4 cm (4,6 - 4 × 1,14 = 0,04 m). Szczeliny między modułami i strefy mocowania nie są tu policzone, a ich wymiar podaje dokumentacja systemu montażowego, więc realnie mogą się zmieścić 3 rzędy poziome, czyli 12 paneli. Przykład pokazuje, dlaczego wymiary panelu trzeba znać z dokładnością do centymetra, a układ pionowy lub poziomy zależy od tego, co dopuszcza konstrukcja. Własne wymiary połaci i modułu możesz podstawić do kalkulatora przy artykule, który poda górną granicę liczby paneli.

Liczba paneli przekłada się też na masę: przy 21-25 kg na moduł 16 paneli waży 336-400 kg. Obciążenie dachu przy typowych panelach szacuje się na ok. 15 kg/m², a w przykładzie same moduły dają ok. 10-12 kg/m² (336-400 kg na 33,2 m²), więc przy ocenie dachu dolicza się jeszcze masę konstrukcji. Szczegóły opisuje artykuł waga paneli fotowoltaicznych.

Panele fotowoltaiczne na dachu płaskim: odstępy między rzędami

Na dachu płaskim panele ustawia się na konstrukcjach pod kątem, zwykle co najmniej 10°, żeby woda spływała z powierzchni modułów. Rzędy trzeba wtedy od siebie oddalić, żeby się nie zacieniały; praktyczna reguła zakłada odstęp co najmniej dwukrotnie większy od wysokości, na jaką wznosi się górna krawędź modułu. To wyraźnie zmniejsza liczbę paneli w porównaniu z dachem skośnym, a odstęp dla konkretnego kąta policzysz w kalkulatorze odległości między rzędami paneli.

Ile paneli fotowoltaicznych trzeba na 3 kW i na 5 kW?

Na 3 kW potrzeba 7 paneli 450 W albo 8 paneli 400 W, a na 5 kW 12 paneli 450 W albo 13 paneli 400 W. Liczbę uzyskuje się, dzieląc moc instalacji przez moc jednego modułu i zaokrąglając wynik w górę.

Powierzchnię policzono z przedziałów dla klas 330-400 W (1,87-1,98 m²) i 400-450 W (1,99-2,07 m²) z tabeli wymiarów. Wynik nie obejmuje marginesów od krawędzi ani odstępów między modułami, więc dach musi być odpowiednio większy. Moduły o mocy powyżej 450 Wp pozwalają zmieścić 1 kWp na mniejszej powierzchni, a warianty dla 5 kW rozpisuje artykuł ile paneli fotowoltaicznych na 5 kW.

Mniejsze czy większe panele fotowoltaiczne: jaki format wybrać na dany dach?

Na dużej, jednolitej połaci zwykle lepiej wypadają większe panele o wyższej mocy, a na małym lub poprzerywanym dachu mniejsze moduły, które łatwiej wpasować między przeszkody. Wyższa moc jednego panelu oznacza mniej sztuk przy tej samej mocy instalacji, co ma znaczenie na niewielkich i starszych dachach, ale część modeli o wyższej mocy ma też większy format, co opisuje materiał o doborze wymiarów i wagi paneli do dachu.

• Jeśli połać ma lukarny, świetliki lub kominy, a wolne pola są krótsze niż ok. 1,8 m, wybierz mniejsze panele ok. 1,7 × 1 m i policz, ile sztuk zmieści się w każdym polu osobno.
• Jeśli wolny prostokąt po odjęciu marginesów ma w jednym kierunku co najmniej ok. 2 m, policz wariant z panelami 400-450 W i wariant z panelami 500 W; wybierz ten, który po zaokrągleniu liczby sztuk w dół daje większą moc.
• Jeśli dach jest starszy i jego nośność budzi wątpliwości, porównaj łączną masę wariantów, a dopuszczalne obciążenie niech oceni konstruktor lub wykonawca.
• Jeśli zależy Ci na równych rzędach, użyj jednego modelu panelu na całej połaci, bo wymiary różnych producentów różnią się nawet przy tej samej mocy.

Co sprawdzić w karcie katalogowej panelu fotowoltaicznego przed zamówieniem?

Przed zamówieniem paneli i konstrukcji sprawdź w karcie katalogowej długość, szerokość, grubość ramy, masę i dopuszczalne obciążenia mechaniczne. Te parametry decydują o tym, ile modułów zmieści się na połaci i jak duże obciążenie przyjmie dach.

• Długość i szerokość w mm (z ramą): porównaj je z wolnym polem po odjęciu co najmniej 20 cm od krawędzi.
• Grubość ramy, zwykle 30-40 mm: zestaw ją z dokumentacją uchwytów systemu montażowego.
• Masę modułu w kg: pomnóż ją przez liczbę sztuk i porównaj z nośnością dachu.
• Dopuszczalne obciążenie śniegiem i wiatrem w Pa: w kartach wielu modułów pojawiają się wartości 5400 Pa i 2400 Pa z badań według normy IEC 61215.
• Moc w Wp w odniesieniu do powierzchni modułu, gdy porównujesz dwa modele o podobnym formacie.
• Dopuszczalny układ montażu (pionowy lub poziomy), bo od niego zależy wynik rozplanowania, co pokazuje przykład z połacią 8 × 5 m.
