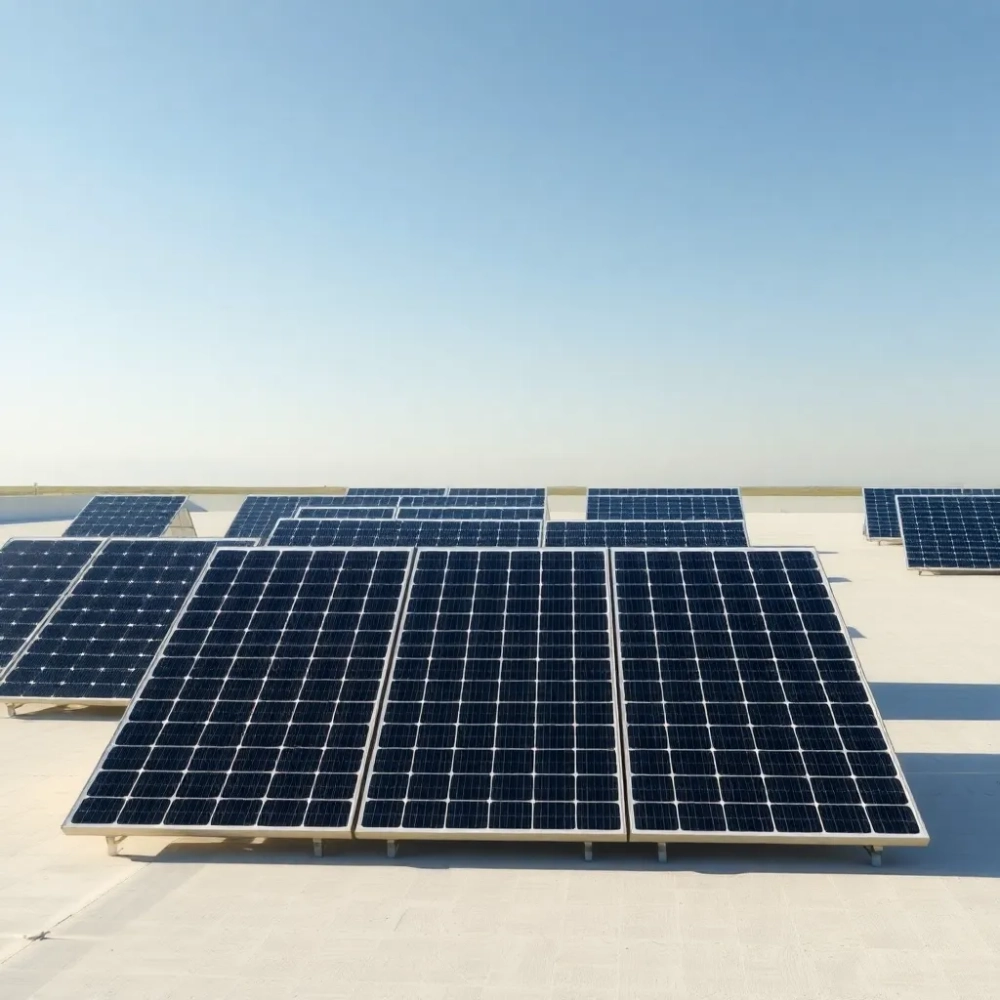

Wymiary Paneli Fotowoltaicznych 500W

Zastanawiałeś się kiedyś, ile "miejsca pod słońcem" potrzebuje nowoczesna instalacja fotowoltaiczna o mocy 500W? To pytanie, kluczowe dla każdego inwestora, prowadzi nas prosto do sedna: Wymiary paneli fotowoltaicznych 500W. W skrócie, typowe wymiary tych wydajnych modułów oscylują wokół 2.2 metra długości i 1.1 metra szerokości, przy grubości rzędu 30-40 milimetrów – to swoisty złoty środek dla wysokiej mocy na standardowej powierzchni.

Przyglądając się dostępnym na rynku modułom wysokiej mocy, możemy zauważyć interesujące zjawisko standaryzacji i niewielkich odchyleń. Analiza parametrów technicznych z kart katalogowych czołowych producentów często ujawnia podobne proporcje geometryczne, choć detale mogą się różnić. To jak przeglądanie danych aut – niby każdy sedan ma cztery koła i silnik, ale detale konstrukcyjne tworzą unikalny model.

Zestawienie to pokazuje, że mimo wzrostu mocy z 400W do 500W, wymiary paneli nie skalują się liniowo; co ciekawe, panel 500W może mieć wyższą gęstość mocy (więcej Watów na metr kwadratowy) niż standardowe moduły 400W, a nawet być bardziej "gęsty" energetycznie niż niektóre jeszcze większe panele. Różnice w wymiarach, choć z pozoru niewielkie (rzędu kilkunastu centymetrów), mają kolosalne znaczenie przy układaniu paneli na ograniczonej powierzchni, takiej jak typowy dach. W praktyce każdy dodatkowy centymetr szerokości czy długości może oznaczać, że nie zmieści się planowana liczba modułów lub konieczna będzie zmiana układu na mniej optymalny energetycznie.

Czynniki wpływające na wymiary paneli 500W

Sekret kryjący się za tym, dlaczego panel osiąga 500 watów i ma takie, a nie inne wymiary, tkwi głęboko w jego wewnętrznej architekturze i użytych technologiach. Nie jest to przypadkowy kształt ani rozmiar, a wynik precyzyjnych kalkulacji i inżynierii materiałowej. Decydującą rolę odgrywa tu liczba i rozmiar ogniw fotowoltaicznych upakowanych w ramie modułu.

Typowy panel o mocy 500W wykorzystuje zazwyczaj 144 połówkowe ogniwa, co odpowiada 72 pełnowymiarowym ogniwom połączonym w specjalny sposób. Dla porównania, starsze panele o niższych mocach często bazowały na 60 lub 72 pełnych ogniwach o mniejszych wymiarach. To właśnie zastosowanie większej liczby (lub większych) ogniw wymaga proporcjonalnie większej powierzchni, którą pokrywa panel.

Rodzaj i wielkość samych ogniw mają fundamentalne znaczenie. Współczesne panele 500W często wykorzystują ogniwa typu M10 (o wymiarze ~182 mm na stronę pełnego ogniwa) lub G12 (~210 mm). Zastosowanie tych większych formatów ogniw w konfiguracji 144 półogniw oznacza, że panel musi być fizycznie większy, aby pomieścić taką matrycę krzemowych "płytek", skutecznie zbierających światło słoneczne. Rozważmy to jako próbę upakowania coraz większej ilości danych na nośniku – aby zapisać film 4K, potrzebujemy więcej miejsca niż na plik MP3.

Technologia połówkowych ogniw (half-cut) również subtelnie wpływa na wymiary i kształt panelu. Przecięcie ogniw na pół redukuje straty mocy wewnątrz modułu i zwiększa jego wytrzymałość na zacienienie, ale wymaga odmiennego schematu połączeń elektrycznych, który jest rozprowadzony na większej fizycznie powierzchni panelu, co musi być uwzględnione w projekcie ramy.

Materiał i grubość ramy panelu, najczęściej wykonanej z anodowanego aluminium, dodają do ostatecznych wymiarów panelu margines wokół aktywnej powierzchni ogniw. Grubość ramy (standardowo 30-40 mm) decyduje o sztywności panelu, jego odporności na zginanie pod wpływem obciążenia wiatrem czy śniegiem i ma znaczenie dla kompatybilności z systemami montażowymi, które chwytają panel za ramę.

Wykorzystanie szkła (zarówno z przodu, jak i czasami z tyłu w panelach bifacjalnych, jak sugerują dane o technologii dwustronnej obecne na rynku modułów) oraz folii enkapsulacyjnej (EVA lub POE) to kolejne warstwy konstrukcyjne, które mają swoją grubość i masę, wpływając na ostateczny gabaryt i wagę panelu. Panele glass-glass są zazwyczaj nieco grubsze niż panele glass-backsheet.

Projekt systemu połączeń elektrycznych – liczba busbarów (zbiorczych ścieżek na ogniwie, np. MBB – Multi-Busbar) i układ wewnętrznego okablowania – chociaż nie determinuje wprost zewnętrznych wymiarów ramy, jest ściśle powiązany z wielkością i rozmieszczeniem ogniw. Im bardziej złożona technologia ogniw, tym więcej "wnętrzności" musi się zmieścić w panelu o danych wymiarach.

Tolerancje produkcyjne, choć niewielkie (często do +/- 2 mm w długości i szerokości zgodnie z normami IEC), również oznaczają, że panele o tej samej nominalnej mocy i od tego samego producenta mogą minimalnie różnić się wymiarami. W masowej produkcji nawet drobne odchylenia muszą być uwzględnione przy projektowaniu systemów montażowych i planowaniu logistyki, szczególnie przy dostawach paletowych.

Ciśnienie rynkowe i logistyczne również kształtuje wymiary paneli 500W. Producenci dążą do znalezienia złotego środka – panelu o wysokiej mocy, który wciąż mieści się w standardowych kontenerach morskich, pasuje do większości popularnych systemów montażowych i jest stosunkowo łatwy do transportu i instalacji. To taka rynkowa "niewidzialna ręka", która promuje pewne zakresy wymiarów.

Dodatkowo, trendy technologiczne, takie jak zastosowanie większych wafli krzemowych (np. M10 182mm zamiast M6 166mm) czy rozwijanie technologii shingled (ogniwa zachodzące na siebie), które pozwalają upakować więcej mocy na mniejszej powierzchni, również wpływają na dynamikę wymiarów. Choć 500W stało się standardem, to panele o tej mocy produkowane dziś mogą mieć nieco inne wymiary niż te sprzed kilku lat, ze względu na ewolucję ogniw.

Waga panelu jest naturalną konsekwencją jego wymiarów i użytych materiałów. Większy panel 500W (ok. 26-28 kg) jest znacznie cięższy od starszych modułów 300W (ok. 18-20 kg), co ma kluczowe znaczenie przy ocenie nośności konstrukcji dachowej i planowaniu operacji montażowych. Musisz mieć siłę, by podnieść niemal trzy wiadra wody, gdy manipulujesz takim modułem.

Finalnie, design paneli – chociaż często wydaje się drugorzędny – również ma swoje subtelne wymagania wpływające na wymiary. Estetyka, układ ramki, widoczność ogniw, a nawet rozmieszczenie puszek przyłączeniowych na tyle panelu – wszystkie te elementy są zintegrowane z fizycznymi wymiarami i konstrukcją, aby stworzyć gotowy produkt, który musi działać efektywnie i bezpiecznie przez dekady.

Można zatem powiedzieć, że wymiary paneli 500W to skomplikowany bilans między fizyką półprzewodników, inżynierią materiałową, technologią produkcji, normami bezpieczeństwa i wymogami rynkowymi. Każdy milimetr jest przemyślany, aby zoptymalizować produkcję energii, trwałość i koszty instalacji, co sprawia, że wybór odpowiedniego modułu to więcej niż tylko porównanie mocy w Watach.

Porównanie wymiarów paneli 500W z innymi mocami

Bezpośrednie porównanie wymiarów paneli 500W z panelami o innych mocach to jak analiza rynku samochodów – mamy różne modele (moce) w różnych segmentach wielkości. Zasadniczo, większa moc wymaga albo większej powierzchni panela, albo zastosowania znacznie bardziej wydajnej technologii ogniw, która upakuje więcej watów na tym samym metrze kwadratowym. Zazwyczaj obserwujemy kombinację obu tych zjawisk.

Panele o niższej mocy, np. standardowe 400W (ok. 1760x1040 mm), były jeszcze kilka lat temu powszechnym wyborem i reprezentowały wcześniejszą generację technologiczną. Były one mniejsze i lżejsze od obecnych modułów 500W. Ta różnica w rozmiarze przekłada się bezpośrednio na logistykę – mniejszy panel jest łatwiejszy w transporcie, magazynowaniu i manewrowaniu na dachu czy w terenie.

Przesiadka na panel 500W (ok. 2100x1040 mm) oznacza nie tylko wzrost mocy o 25%, ale i zwiększenie powierzchni panelu o około 20% (z ~1.82 m² do ~2.17 m²) oraz wagi o kilkanaście procent (z ~21 kg do ~26 kg). To kluczowy fakt, który trzeba uwzględnić, planując układ modułów, zwłaszcza na dachach o ograniczonej powierzchni lub nieregularnym kształcie. Mniej, ale większych paneli, może się nie zmieścić tam, gdzie udałoby się ułożyć więcej mniejszych.

Idąc w górę skali mocy, panele 600W i wyższe (często powyżej 2.2 metra długości i nawet 1.3 metra szerokości, ważące ponad 30 kg) stanowią kolejny krok w zwiększeniu gabarytów. Ich wielkość i waga czynią je bardziej wymagającymi w transporcie i montażu, często wymuszając użycie specjalistycznego sprzętu do podnoszenia i wymagając więcej przestrzeni operacyjnej na placu budowy czy dachu.

Tabela przedstawiona wcześniej wyraźnie pokazuje trend: zwiększanie mocy panelu zwykle pociąga za sobą zwiększenie jego powierzchni, choć zależność nie jest idealnie liniowa. Panel 500W, dzięki zastosowaniu nowoczesnych ogniw o wyższej sprawności, często osiąga wyższą gęstość mocy (W/m²) niż wiele starszych paneli 400W, co jest kluczowym parametrem efektywności wykorzystania przestrzeni.

Jednakże, moduły o jeszcze wyższej mocy (600W+) mogą ponownie mieć nieco niższą gęstość mocy niż "swoi" 500-watowi poprzednicy, jeśli ich zwiększona moc wynika głównie z zastosowania jeszcze większych ogniw lub dodania większej liczby ogniw bez znaczącego skoku technologicznego w ich sprawności jednostkowej. To swego rodzaju gra "na skalę", gdzie wielkość panelu rośnie szybciej niż jego efektywność per metr kwadratowy.

Porównując panele 500W do innych mocy, stajemy przed wyborem optymalnym dla konkretnego miejsca. Na niewielkim dachu o skomplikowanej geometrii, może okazać się, że użycie paneli 400W, choć wymagające większej liczby modułów, pozwoli lepiej wykorzystać dostępną powierzchnię i uniknąć problematycznych cieni. Mniejszy rozmiar ułatwi również montaż na stromym dachu, gdzie operowanie dużym panelem 500W o wadze 28 kg jest fizycznie trudniejsze i bardziej ryzykowne.

Z drugiej strony, na dużej powierzchni (np. na dachu przemysłowym, farmie fotowoltaicznej czy na gruncie) zastosowanie paneli 500W lub 600W+ może być bardziej opłacalne. Mniejsza liczba większych modułów oznacza mniej połączeń, krótsze łańcuchy modułów (strings), co upraszcza okablowanie i redukuje koszty materiałowe i robociznę związaną z montażem poszczególnych modułów. Mniej elementów to potencjalnie mniej punktów awarii.

Koszty transportu również bywają powiązane z wymiarami paneli. Paleta z panelami 500W będzie miała inną objętość i wagę niż paleta paneli 400W, a ich załadunek i transport wymagają dostosowanego sprzętu i pojazdów. Podobnie z panelami 600W+, których palety mogą nie mieścić się standardowo w niektórych mniejszych bramach wjazdowych czy magazynach, wymagając więcej planowania i logistyki.

Interesującym aspektem jest także ewolucja "standardowych" wymiarów. To, co dziś uważamy za panel 500W, za kilka lat może być modułem 600W+, osiąganym w podobnych gabarytach dzięki dalszemu postępowi w technologii ogniw (np. wyższej sprawności, nowym architekturze ogniw, redukcji strat). Branża dąży do zwiększania mocy bez drastycznego zwiększania wymiarów, by utrzymać kompatybilność z istniejącymi systemami montażowymi i ułatwić instalację.

Porównanie wymiarów paneli różnych mocy to nie tylko sucha analiza danych technicznych, ale kluczowy element strategicznego planowania instalacji, wpływający na każdy jej aspekt – od kosztów komponentów, przez logistykę, montaż, aż po optymalne wykorzystanie dostępnej przestrzeni. To jak wybór odpowiedniego narzędzia do konkretnego zadania w warsztacie.

Panele 500W z ich gabarytami ok. 2.1x1.05 m stają się swego rodzaju nowym standardem dla systemów prosumenckich i mniejszych instalacji komercyjnych, oferując dobry balans między wysoką mocą a względnie akceptowalnymi wymiarami do transportu i montażu. Stanowią one atrakcyjny kompromis w obliczu rosnącego zapotrzebowania na energię i ograniczeń przestrzennych na dachach jednorodzinnych czy niewielkich budynkach.

Znaczenie wymiarów paneli 500W w projektowaniu instalacji

Projektowanie instalacji fotowoltaicznej to gra o milimetry i kilogramy, gdzie znaczenie wymiarów paneli 500W jest absolutnie fundamentalne. Wymiary panelu to nie tylko liczba na karcie katalogowej, ale parametry determinujące kluczowe aspekty całej inwestycji – od tego, ile modułów w ogóle zmieści się na dostępnej powierzchni, po to, jakiej konstrukcji montażowej będziemy potrzebować i jakie obciążenie statyczne i dynamiczne (od wiatru i śniegu) zniesie nasza konstrukcja.

Pierwszym i najbardziej oczywistym krokiem w projektowaniu jest oszacowanie dostępnej powierzchni, np. dachu. Mając wymiary panelu 500W (orientacyjnie 2100x1040 mm, czyli około 2.17 m²), możemy zacząć "układać" wirtualne panele na mapie dachu. Należy przy tym uwzględnić konieczne odstępy od krawędzi dachu, kalenicy, okien dachowych, kominów, wywietrzników i innych przeszkód. Typowe wymagane odstępy to kilkanaście centymetrów, co sumarycznie redukuje efektywną powierzchnię montażową.

Aspekt ten staje się krytyczny zwłaszcza na dachach o skomplikowanej geometrii, z wieloma lukarnami, załamaniami, czy powierzchniami w różnych płaszczyznach i o różnym nachyleniu. W takich przypadkach większe panele 500W (w porównaniu do np. paneli 400W) są trudniejsze do wpasowania, często prowadząc do pozostawienia większych, niewykorzystanych przestrzeni. Mniejszy panel daje większą elastyczność w adaptacji do trudnych warunków dachowych, choć kosztem większej liczby modułów.

Rodzaj i rozstaw elementów systemu montażowego (np. szyn, haków, klem) są bezpośrednio zależne od wymiarów i wagi panelu. Długość i szerokość modułu 500W determinuje minimalne i maksymalne rozstawy między punktami podparcia (szynami). Zazwyczaj moduły o długości ok. 2.1-2.2 m wymagają podparcia w co najmniej dwóch punktach na każdej szynie wzdłuż dłuższej osi, z precyzyjnie określonymi odległościami od krawędzi panelu, aby zapewnić odporność na obciążenia.

Obciążenie statyczne, czyli po prostu waga paneli i konstrukcji montażowej, to fundamentalny parametr weryfikacji nośności dachu. Panel 500W ważący ok. 26-28 kg dodaje znaczny ciężar na metr kwadratowy dachu, który wcześniej nie był przewidziany. W przypadku dużych instalacji, masa modułów sumuje się do ton, co wymaga dokładnej analizy konstrukcji budynku, szczególnie w starszych obiektach lub na dachach o lekkiej konstrukcji (np. z blachy trapezowej czy dachówki ceramicznej montowanej bez dodatkowych wzmocnień).

Obciążenia dynamiczne, przede wszystkim napór i ssanie wiatru, ale także obciążenie śniegiem w klimacie Polski, są silnie związane z powierzchnią panelu. Większy panel 500W o powierzchni ok. 2.17 m² stanowi większą "żagiel" wystawiony na działanie wiatru niż panel 400W o powierzchni ok. 1.82 m². Normy budowlane określają strefy wiatrowe i śniegowe, a projektant musi obliczyć siły działające na panel i konstrukcję, upewniając się, że panel o danych wymiarach wytrzyma te obciążenia (zgodnie z jego specyfikacją, np. certyfikat na 2400 Pa ssania i 5400 Pa parcia).

Wymiary paneli mają także wpływ na logistykę na placu budowy i bezpieczeństwo pracy instalatorów. Transportowanie i wnoszenie na dach paneli o długości ponad 2 metrów i wadze bliskiej 30 kg jest trudniejsze i wymaga więcej osób lub użycia specjalistycznego sprzętu, takiego jak windy dekarskie czy żurawie. Nieumiejętne obchodzenie się z tak dużym i ciężkim elementem to prosta droga do wypadku lub uszkodzenia modułu.

W kontekście optymalizacji pracy systemu, wymiary paneli 500W pośrednio wpływają na elektryczne połączenia modułów w tzw. "stringi". Wyższa moc panelu oznacza zazwyczaj wyższe napięcie lub prąd, co wpływa na to, ile paneli można połączyć szeregowo do jednego inwertera. Mniejsza liczba paneli w stringu (w porównaniu do instalacji o tej samej mocy na panelach 400W) może uprościć okablowanie, ale wymaga precyzyjnego dopasowania do zakresów pracy inwertera, szczególnie w zakresie minimalnego napięcia rozruchowego i maksymalnego napięcia pracy.

Znaczenie estetyczne wymiarów paneli również jest istotne, zwłaszcza w architekturze mieszkaniowej. Większe panele 500W mają bardziej dominujący wygląd na dachu i mogą nie być akceptowalne wizualnie przez niektórych właścicieli domów czy lokalne przepisy dotyczące krajobrazu. Projektant musi uwzględnić ten czynnik i często przedstawić wizualizacje, aby inwestor mógł ocenić finalny wygląd instalacji.

Analiza zacienienia, kluczowy element optymalizacji uzysków energii, jest bezpośrednio powiązana z wymiarami paneli. Większy panel 500W jest bardziej podatny na wpływ częściowego zacienienia (np. przez komin, antenę, drzewo) rozciągającego się na większą powierzchnię. Projekt musi zminimalizować ryzyko zacienienia w godzinach największego nasłonecznienia, a jeśli jest to niemożliwe, zastosować rozwiązania, takie jak optymalizatory mocy, które działają na poziomie pojedynczego panelu i redukują negatywny wpływ zacienienia.

Podsumowując, rozmiar panelu fotowoltaicznego 500W jest centralnym punktem odniesienia przy każdym etapie projektowania instalacji – od wstępnej koncepcji i obliczenia powierzchni, przez wybór systemu montażowego, weryfikację nośności konstrukcji, analizę obciążeń wiatrowych i śniegowych, planowanie logistyki i bezpieczeństwa, po dopasowanie elektryczne do inwertera i estetykę. Pominięcie dokładnej analizy wymiarów może prowadzić do poważnych problemów wykonawczych, zmniejszonych uzysków energii, a nawet uszkodzeń konstrukcji budynku. To nie "detal", to podstawa.
