Montaż paneli PV na dachówce ceramicznej – co warto wiedzieć w 2026?

Gdy przychodzi moment montowania paneli fotowoltaicznych na dachówce ceramicznej, wielu właścicieli domów odkrywa, że powierzchnia, która wygląda gładko i solidnie, skrywa zaskakująco wiele pułapek technicznych. Ten materiał jest kruchy, drogi w wymianie i wymaga zupełnie innego podejścia niż blacha trapezowa czy papa. Źle dobrane mocowania potrafią w kilka lat doprowadzić do przecieków, pękniętych dachówek i kosztownych napraw, które zżerają całą oszczędność z rachunków za prąd.

• Dobór haków i szyn montażowych do dachówki ceramicznej
• Optymalny kąt nachylenia i orientacja paneli względem słońca
• Zapewnienie szczelności i odporności konstrukcji na obciążenia atmosferyczne
• Montaż paneli fotowoltaicznych na dachówce ceramicznej pytania i odpowiedzi

Dobór haków i szyn montażowych do dachówki ceramicznej

Każda dachówka ceramiczna ma inną grubość, profil i wytrzymałość na punktowe obciążenie. Tradycyjne haki hakowe, które świetnie spisują się na dachach z blachodachówki, tutaj zwykle zawodzą, bo ich konstrukcja wymaga ienia w łatę przez szczelinę między dachówkami, co w przypadku ceramiki doprowadza do kruszenia krawędzi. Producenci systemów PV opracowali więc dedykowane rozwiązania: haki typu S z regulowaną wysokością, specjalne wsporniki teleskopowe oraz adaptery montażowe z klamrami obejmującymi dachówkę bez jej przebijania.

Mechanizm działania haków S opiera się na zasadzie rozkładania siły punktowej na większą powierzchnię. Zamiast uciskać wąskim ostrzem, wyginają się one wokół spodu dachówki, tworząc punkt podparcia na drewnianej łacie. Warto zwrócić uwagę na nośność podawaną przez producentów solidne modele przenoszą obciążenia rzędu 400-600 N na punkt mocowania, co przy masie panelu wynoszącej około 20 kg wystarcza z marginesem bezpieczeństwa przekraczającym 2,0 według normy EN 1991 dla stref wiatrowych w Polsce.

Szyny montażowe muszą być kompatybilne z wybranymi hakami. Profile aluminiowe o przekroju 40×40 mm lub 40×60 mm stanowią standard, ale ich długość dobieramy już na etapie projektowania, uwzględniając rozstaw haków i reakcję na rozszerzalność termiczną. Przy długościach przekraczających 4 metry konieczne jest wstawienie kompensatorów dylatacyjnych co około 3,5 metra, bo aluminium zmienia wymiar przy zmianie temperatury znacznie bardziej niż ceramika różnica może sięgać 5 mm na przestrzeni roku.

Dowiedz się więcej o Montaż paneli fotowoltaicznych cena robocizny

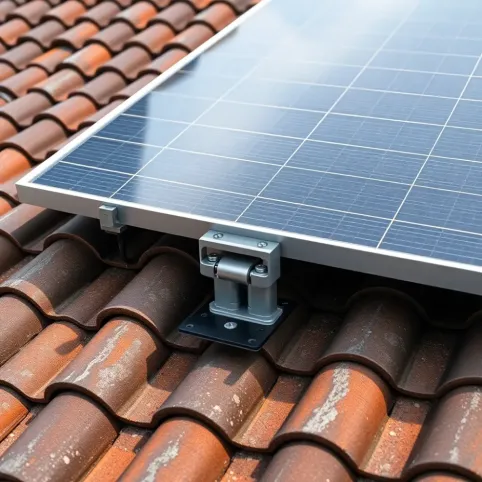

Nie każdy system haków pasuje do każdego kształtu dachówki. Dachówki karpiówki, esówki i mniówki wymagają innych adapterów niż współcześnie produkowane dachówki płaskie typu „rąbek" czy „opuszczana". Przed zakupem warto zmierzyć odstęp między rzędami dachówek oraz grubość łaty, a następnie skonsultować się z katalogiem producenta, który podaje dokładną kompatybilność. Firmy z 15-letnim doświadczeniem w branżyPV praktykują zasadę, że każdy projekt poprzedzony jest wizytą techniczną bez niej ryzyko błędnego doboru komponentów rośnie kilkukrotnie.

Uszczelnienie połączeń hak-dachówka realizuje się za pomocą specjalnych kołnierzy EPDM lub butylowych taśm uszczelniających. Materiał EPDM, czyli etylen-propylen-dien, zachowuje elastyczność w temperaturach od -40°C do +120°C, co jest kluczowe dla polskiego klimatu, gdzie dach potrafi zamarzać zimą i rozgrzewać się latem do 80°C pod słońcem. Butyl sprawdza się lepiej na nierównych powierzchniach, bo wypełnia mikroszczeliny lepiej niż sztywniejsze uszczelki korkowe.

Optymalny kąt nachylenia i orientacja paneli względem słońca

Dla paneli montowanych na dachach skośnych kąt nachylenia określa przede wszystkim kąt samego dachu. Nie mamy pełnej swobody wyboru jak przy instalacjach naziemnych, ale możemy optymalizować pozycję paneli względem kierunków geograficznych. W Polsce optymalny kąt pochylenia dla instalacji całorocznej wynosi 30-40 stopni, a dla instalacji letnich, gdzie priorytetem jest maksymalna produkcja w miesiącach czerwiec-sierpień, wystarczające bywają 15-25 stopni. Odchylenie od optimum o 10 stopni obniża wydajność o około 5-8% to niebagatelna strata, jeśli instalacja ma pracować 25 lat.

Zobacz Montaż paneli fotowoltaicznych cena

Orientacja względem stron świata determinuje dobowy bilans energii. Południe gwarantuje najwyższą produkcję szczytową w godzinach 10:00-14:00, kiedy promieniowanie pada pod kątem najbliższym pionowemu. Wschód i zachód produkują mniej w jednostce czasu, ale wyrównują krzywą dobową, co ma znaczenie dla prosumentów zmagazynowujących nadwyżki w akumulatorach. Odchylenie od pełnego południa o 30 stopni kosztuje około 5% produkcji rocznej, a odchylenie o 60 stopni już 20-25%. Dla wschodu lub zachodu warto rozważyć zwiększenie kąta nachylenia do 50 stopni, bo stromiej ustawione panele lepiej łapią poranne lub popołudniowe słońce o niskim kącie nad horyzontem.

Efektywność energetyczna zależy też od zacienienia. DACHY z lukarnami, kominami, antenami satelitarnymi czy pobliskimi drzewami generują cienie, które na panelach połączonych szeregowo drastycznie obniżają wydajność całego stringu. Technologia half-cut, gdzie każdy panel dzieli się na dwie niezależne połowy, redukuje wpływ częściowego zacienienia o około 30-40% w porównaniu z tradycyjnymi ogniwami pełnymi. Przy dachówce ceramicznej, gdzie okapy i grzbiety tworzą naturalne strefy cienia, half-cut staje się standardem rekomendowanym przez każdego solidnego projektanta.

Podczas planowania warto uwzględnić deklarowany kąt azymutu w projekcie instalacji. Norma PN-EN 15316-4-3 opisuje metodologię obliczania energii pomocniczej, a dla instalacji PV obowiązuje też norma PN-EN 61829 dotycząca charakterystyk paneli fotowoltaicznych. Przestrzeganie tych standardów zapewnia zgodność z przepisami budowlanymi i umożliwia uzyskanie dotacji z programów takich jak „Mój Prąd".

Podobny artykuł montaż paneli fotowoltaicznych w poziomie

Zapewnienie szczelności i odporności konstrukcji na obciążenia atmosferyczne

Dachówka ceramiczna nie jest elastomerem nie rozciąga się, nie klei i nie regeneruje po uszkodzeniu. Każde przebicie, każde miejsce docisku to potencjalny punkt przecieku. Konstrukcja wsporcza dla paneli musi więc gwarantować, że siły przenoszone przez wiatry i zalegający śnieg nie spowodują odkształcenia łaty ani pęknięcia dachówki. Normy EN 1991-1-3 i EN 1991-1-4 precyzują obciążenia śniegiem i wiatrem na terenie Polski, dzieląc kraj na strefy z przypisanymi wartościami charakterystycznymi obciążeń.

Dla większości terenów nizinnych obciążenie śniegiem wynosi 0,84-1,20 kN/m², a dla stref górskich może przekraczać 2,0 kN/m². Przy rozstawie haków co 1,0-1,2 metra i powierzchni panelu 1,7 m² łatwo przekroczyć dopuszczalne obciążenie na punkt mocowania. Projektant musi więc dobrać rozstaw haków na podstawie obliczeń statycznych, a nie tylko zgodnie z instrukcją producenta paneli. Haki z funkcją dystansową, które unoszą panel 15-25 cm nad dachówką, pozwalają na swobodny przepływ powietrza chłodzącego spód modułów to nie tylko zwiększa wydajność o 3-5%, ale też odciąża konstrukcję, bo śnieg i woda spływają pod panel, a nie zalegają na nim.

Szczelność połączeń uzyskuje się przez systematyczne uszczelnienie każdego punktu penetracji. Kołnierze EPDM montowane pod łbami śrub, taśmy butylowe na styku hak-dachówka, silikon neutralny na bazie polimerów MS na krawędziach szyn każdy element ma swoje zadanie. Silikony kwasowe mogą wchodzić w reakcję z aluminium i powodować korozję, dlatego stosuje się wyłącznie odmiany obojętne. Przy dachówkach angobowanych lub glazurowanych powierzchnia jest gładka i szczeliny między dachówkami są wąskie tam sprawdza się taśma samoprzylepna 3M VHB o grubości 1,1 mm, która trzyma przez 25 lat bez degradacji.

Podłączenie uziemiające to element często bagatelizowany, a kluczowy dla bezpieczeństwa. Instalacja PV na dachówce ceramicznej wymaga equipotencjalizacji wszystkich metalowych elementów konstrukcji wsporczej oraz połączenia ich z główną szyną uziemiającą budynku zgodnie z normą PN-HD 60364-4-41. Przepięcia wywołane uderzeniem pioruna muszą mieć wyznaczony obszar neutralizacji inaczej energia szuka alternatywnych dróg przez dachówkę, co kończy się pęknięciami i pożarami. Z cą się, że solidni wykonawcy montują ograniczniki przepięć typu 2 na każdym stringu jeszcze przed rozruchem instalacji.

Regularna konserwacja obejmuje przegląd szczelności połączeń co 2-3 lata, czyszczenie powierzchni paneli z mchów i liści, kontrolę docisku śrub mocujących oraz inspekcję stanu dachówek pod panelami. Warto zapisać datę i wyniki przeglądu przy ewentualnych reklamacjach dokumentacja stanowi dowód staranności użytkowania. Koszty takiego przeglądu nie przekraczają 300-500 złotych, a pozwalają wykryć problemy zanim doprowadzą do przecieku, który bez naprawy może uszkodzić termoizolację lub strop.
