Chcesz zamontować panele na karpiówce? Oto co musisz wiedzieć w 2026

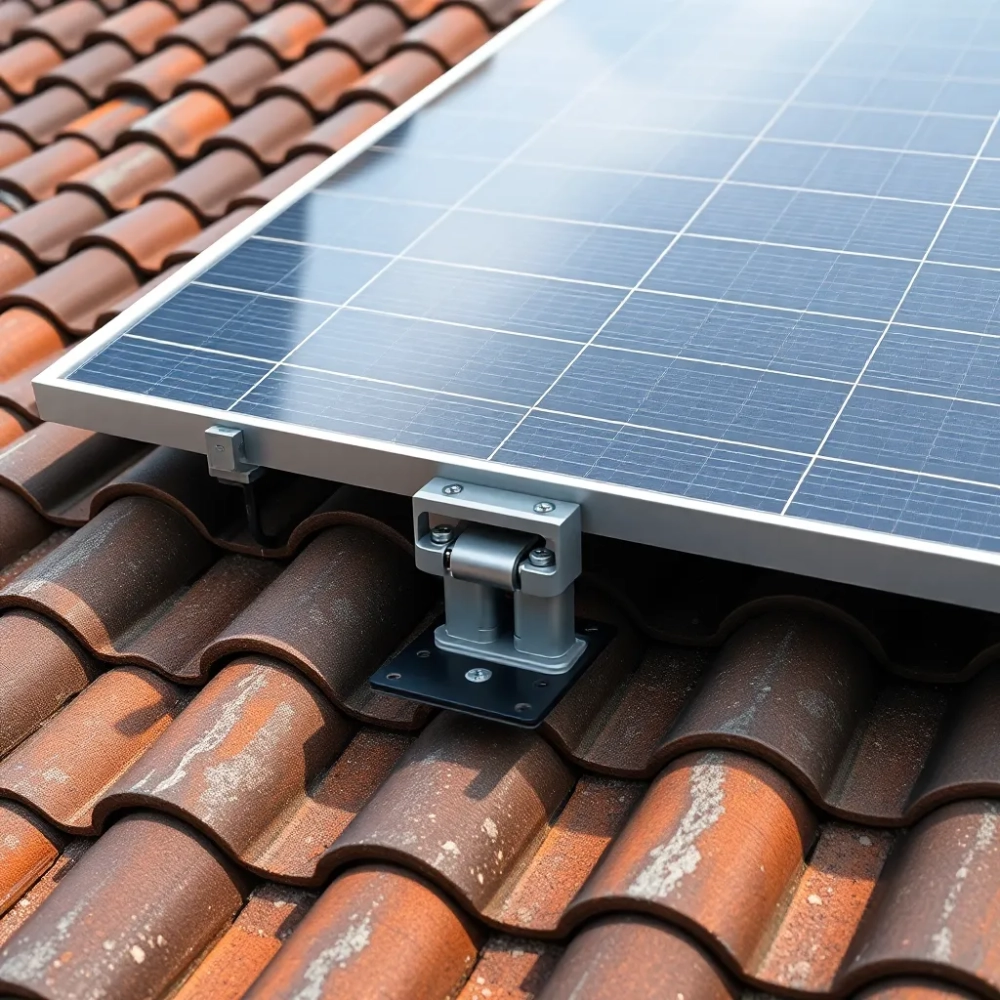

Montowanie paneli fotowoltaicznych na dachówce karpiówce dobór uchwytów i systemów mocowania
Dachówka karpiówka, z charakterystycznym łukowatym kształtem i podwójnym zamkiem, sprawia, że instalacja paneli słonecznych wymaga innego podejścia niż na gładkich blachach. Niewłaściwie dobrane mocowanie może w kilka miesięcy doprowadzić do pęknięcia ceramicznych elementów, przecieków i utraty gwarancji producenta. Dlatego pierwszym krokiem jest zrozumienie, jak fizycznie współpracuje konstrukcja dachu z nowoczesnymi systemami mocowania dopiero wtedy można dobrać rozwiązanie zapewniające trwałość i szczelność.
- Montowanie paneli fotowoltaicznych na dachówce karpiówce dobór uchwytów i systemów mocowania
- Przygotowanie powierzchni dachu pod montaż paneli fotowoltaicznych na karpiówce
- Etapy montażu paneli fotowoltaicznych na dachówce karpiówce krok po kroku
- Montaż paneli fotowoltaicznych na dachówce karpiówce najczęściej zadawane pytania
Klemy dachowe jak działają i dlaczego chronią karpiówkę
Klemy to metalowe obejmy, które opierają się o górną krawędź dachówki, rozkładając siłę dociskową na większą powierzchnię. Zastosowanie stali nierdzewnej o grubości 2 mm sprawia, że punktowe obciążenie nie przekracza 15 N/mm², co znacznie odbiega od wartości krytycznych dla ceramiki. Klema z dociskiem regulowanym umożliwia dopasowanie do niewielkich nierówności profilu, dzięki czemu nie trzeba wiercić otworów w samej dachówce.
Metoda krokwiowa najczęściej wybierana na karpiówce
polega na przytwierdzeniu uchwytów bezpośrednio do krokwi przez specjalne blachy nośne, które montuje się pod zamkiem dachówki. Rozwiązanie to pozwala na przenoszenie obciążeń wiatrowych klasy do 2,5 kN/m², zgodnie z normą PN‑EN 1991‑1‑4. W tabeli poniżej zestawiono najważniejsze parametry techniczne oraz orientacyjne koszty.
| Metoda | Max. obciążenie (kg/m²) | Wymagany zestaw | Orientacyjny koszt (PLN/m²) | Kiedy stosować | Kiedy unikać |
|---|---|---|---|---|---|
| Krokwiowa | 80‑100 | Blachy nośne, śruby M10, klemy | 80‑120 | Dla dachów o nachyleniu 30‑55°, przy konieczności zachowania pełnej szczelności | Na dachówkach z widocznymi pęknięciami lub przy bardzo stromych kątach (>60°) |
| Stelażowa (szyny) | 100‑130 | Szyny aluminiowe, wsporniki, śruby samoprzylepne | 120‑180 | Przy instalacji modułów o mocy >400 W na dachach płaskich i lekko nachylonych | W strefach silnych wiatrów bez dodatkowych wzmocnień |
| Wklejana (klej hybrydowy) | 60‑80 | Klej butylowy, taśma uszczelniająca, wsporniki | 90‑140 | Na dachówce karpiówce w dobrym stanie, gdzie wiercenie jest niemożliwe | Przy niskiej przyczepności podłoża lub przy dużych obciążeniach śniegowych |
| Kotwiona (wbijanie) | 110‑150 | Kotwy stalowe, tuleje, podkładki gumowe | 130‑200 | Na konstrukcjach żelbetowych lub betonowych, gdzie można wykorzystać istniejące elementy nośne | Na dachówce ceramicznej, ze względu na ryzyko pęknięcia przy wbijaniu |
Wybierając metodę, trzeba wziąć pod uwagę nie tylko sztywność konstrukcji, ale też klasyfikację strefy wiatrowej, w jakiej znajduje się budynek. Strefy I i II wymagają mocowań o wyższych wskaźnikach wytrzymałości, co przekłada się na dobór większych przekrojów szyn lub dodatkowych kotew.
Dowiedz się więcej o Montaż paneli fotowoltaicznych cena robocizny
Przygotowanie powierzchni dachu pod montaż paneli fotowoltaicznych na karpiówce
Zanim jeden uchwyt znajdzie się na dachu, konieczne jest dokładne zbadanie stanu technicznego pokrycia. Każda szczelina, nawet niewielka, może po latach eksploatacji stać się miejscem przecieku, szczególnie gdy pod panelem gromadzi się wilgoć.
Ocena geometrii i stanu dachówki
Przeprowadzając oględziny, zwracam uwagę na to, czy łukowate zamki nie są przesunięte i czy ceramiczny profil zachowuje pełną grubość. Różnice wysokości powyżej 3 mm na odcinku 1 m sugerują konieczność wyrównania podłoża taśmą butylową o grubości 2 mm. Taśma ta, dzięki elastyczności, kompensuje mikroruchy wywołane zmianami temperatury i zapobiega kapilarnemu podciąganiu wody.
Zabezpieczenie przed warunkami atmosferycznymi
W strefach wiatrowych III i IV należy dodać dodatkowe uszczelnienie wokół każdego punktu mocowania. Specjalne mankiety EPDM, nakładane przed wkręceniem śruby, tworzą szczelną barierę, która wulkanizuje się z powierzchnią dachówki pod wpływem ciepła słonecznego. Mechanizm ten polega na chemicznej reakcji między kauczukiem EPDM a tlenkiem glinu obecnym w ceramice, co gwarantuje trwałość połączenia przez co najmniej 25 lat.
Zobacz Montaż paneli fotowoltaicznych cena
Planowanie trasy kabli solarne i zabezpieczeń DC
Kable solarne prowadzone pod panelami powinny być układane wzdłuż szyn nośnych, z zachowaniem minimalnego promienia gięcia wynoszącego 5 × średnica przewodu. Dla typowego kabla 6 mm² oznacza to promień nie mniejszy niż 30 mm, co zapobiega mikropęknięciom żył wewnętrznych. Zabezpieczenia DC w postaci bezpieczników topikowych 15 A montuje się bezpośrednio przy module, aby skrócić drogę prądu w razie uszkodzenia.
Etapy montażu paneli fotowoltaicznych na dachówce karpiówce krok po kroku
Każdy etap montażu należy wykonywać zgodnie z kolejnością technologiczną, ponieważ pominięcie choćby jednego kroku może skutkować nieszczelnością lub spadkiem wydajności energetycznej.
1. Wyrównanie i przygotowanie podłoża
Na oczyszczoną powierzchnię karpiówki nakłada się taśmę butylową w miejscach planowanych uchwytów. Następnie za pomocą poziomicy laserowej sprawdzam, czy poszczególne punkty mocowania leżą na jednej linii, aby uniknąć przechylenia ramy paneli. Różnica wysokości powyżej 2 mm na metr bieżący wymaga korekty podkładkami dystansowymi ze stali nierdzewnej.
Podobny artykuł montaż paneli fotowoltaicznych w poziomie
2. Montaż uchwytów i szyn nośnych
Uchwyty przytwierdza się do krokwi za pomocą śrub M10 z podkładkami sprężystymi, które utrzymują napięcie nawet przy termicznych rozszerzeniach materiału. Szyny aluminiowe łączy się ze sobą za pomocą kątowników, zapewniając sztywność konstrukcji. Wszystkie połączenia dokręca się momentem 25 Nm, zgodnie z wytycznymi producenta systemu mocowania.
3. Układanie modułów PV
Moduły ustawia się na szynach, zwracając uwagę na odstęp wentylacyjny wynoszący co najmniej 10 cm od powierzchni dachówki. Odstęp ten pozwala na swobodny przepływ powietrza, co obniża temperaturę ogniw o 3‑5 °C w stosunku do paneli przylegających bezpośrednio do pokrycia, przekładając się na wyższą sprawność.
4. Podłączenie elektryczne i instalacja inwertera
Kable solarne łączy się ze sobą w stringi, zgodnie z konfiguracją maksymalnego napięcia systemu, które dla standardowych instalacji domowych nie powinno przekraczać 600 V. Inwerter montuje się na ścianie budynku, w miejscu osłoniętym przed bezpośrednim nasłonecznieniem, aby zminimalizować straty spowodowane przegrzewaniem. Zabezpieczenia AC instaluje się w rozdzielnicy głównej, stosując wyłączniki nadprądowe klasy C o wartości znamionowej dobranej do mocy instalacji.
5. Testy i uruchomienie
Po zakończeniu montażu przeprowadzam pomiary napięcia biegu jałowego oraz prądu zwarciowego każdego stringa, porównując wyniki z danymi katalogowymi producenta. Następnie uruchamiam system monitoringu, weryfikując poprawność odczytu parametrów przez aplikację webową. Różnice powyżej 5 % między wartościami mierzonymi a oczekiwanymi sygnalizują błędy w okablowaniu lub nieprawidłowe ustawienie kierunku modułów.
Pamiętaj, że każdy etap wymaga protokolu wykonawczego dokumentacja zdjęciowa i pomiary zapisane w dzienniku budowy stanowią podstawę do późniejszych roszczeń gwarancyjnych.
Jeśli potrzebujesz szczegółowego kosztorysu lub profesjonalnego wsparcia przy projekcie instalacji na karpiówce, skontaktuj się z wykwalifikowanym instalatorem, który dysponuje certyfikatami w zakresie systemów fotowoltaicznych i posiada doświadczenie w pracy z ceramicznymi pokryciami dachowymi.
Montaż paneli fotowoltaicznych na dachówce karpiówce najczęściej zadawane pytania
Jakie metody montażu paneli fotowoltaicznych sprawdzają się na dachówce karpiówce?
Na dachówce karpiówce stosuje się kilka sprawdzonych metod montażu paneli PV. Najczęściej wybierane są: montaż krokwiowy, montaż na dwu gwint wpust przesuwny oraz montaż na stelażu. Każda z tych metod wymaga precyzyjnego dopasowania do kształtu i profilu dachówki karpiówce, aby zachować szczelność pokrycia dachowego i trwałość instalacji przez długie lata użytkowania.
Czy montaż paneli PV na dachówce karpiówce wymaga specjalistycznego projektu?
Tak, profesjonalny projekt instalacji fotowoltaicznej jest niezbędny przed przystąpieniem do montażu na dachówce karpiówce. Projekt powinien uwzględniać indywidualne warunki dachu, takie jak kąt nachylenia, strefy wiatrowe charakterystyczne dla danej lokalizacji oraz specyfikę pokrycia karpiówkowego. Dopiero na podstawie projektu można dobrać najlepszą metodę montażu i odpowiednie mocowania.
Jak zachować szczelność dachu przy montażu paneli na dachówce karpiówce?
Zachowanie szczelności dachu jest kluczowym aspektem montażu paneli na dachówce karpiówce. Należy stosować właściwe mocowania dedykowane do tego typu pokrycia, które nie naruszają struktury dachówki. Ważne jest również prawidłowe prowadzenie kabli przez pokrycie dachowe oraz stosowanie odpowiednich uszczelek i obejść dachowych. Każde przejście przez dach musi być starannie zabezpieczone przed wilgocią.
Jakie czynniki techniczne należy uwzględnić przy instalacji paneli PV na karpiówce?
Przy montażu paneli fotowoltaicznych na dachówce karpiówce trzeba wziąć pod uwagę kilka kluczowych czynników technicznych: strefy wiatrowe wpływające na wybór mocowań, właściwe rozmieszczenie uchwytów montażowych, odpowiednie prowadzenie kabli DC i AC, instalację zabezpieczeń oraz plan serwisowy. Ignorowanie tych aspektów może prowadzić do uszkodzenia dachu lub obniżenia wydajności instalacji.
Czym różni się prawidłowy montaż od amatorskiej instalacji paneli na karpiówce?
Różnica między profesjonalnym montażem a amatorską instalacją polega na trwałości i bezproblemowej eksploatacji. Prawidłowo zamontowane panele na dachówce karpiówce działają latami bez problemów, zachowując szczelność dachu i pełną sprawność techniczną. Natomiast źle wykonany montaż często prowadzi do przecieków, awarii systemu i konieczności kosztownych napraw. Dlatego warto powierzyć instalację doświadczonym fachowcom.
Jakie zabezpieczenia są wymagane przy montażu paneli fotowoltaicznych na dachówce karpiówce?
Instalacja paneli PV na dachówce karpiówce wymaga zastosowania odpowiednich zabezpieczeń zarówno po stronie DC, jak i AC. Konieczne jest zamontowanie zabezpieczeń przeciwprzepięciowych, wyłączników separacyjnych oraz uziemienia konstrukcji nośnej. Cały system powinien być zgodny z obowiązującymi normami elektrycznymi i przepisami budowlanymi, co zapewnia bezpieczeństwo użytkowników i ochronę samej instalacji.
