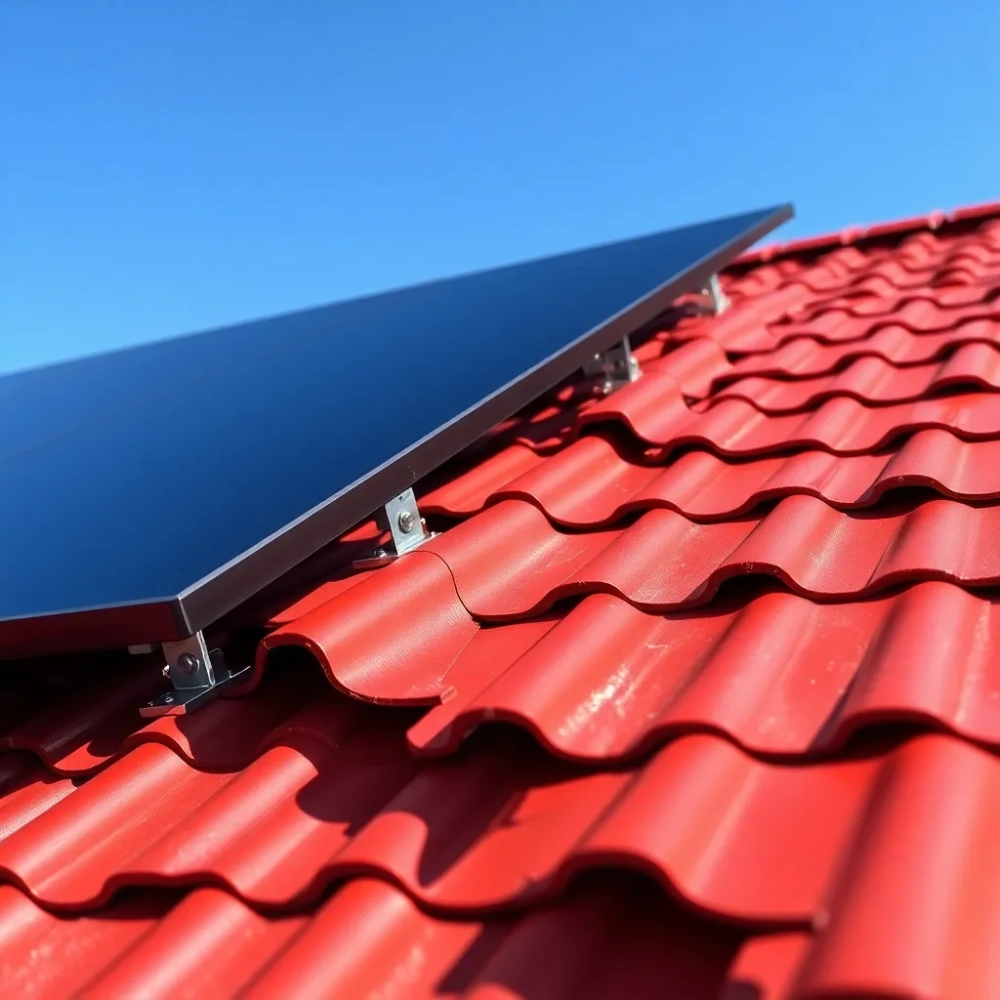

Montaż paneli fotowoltaicznych na blachodachówce – poradnik 2026

Decydując się na instalację fotowoltaiczną na dachu pokrytym blachodachówką, stajesz przed wyzwaniem, które potrafi zaskoczyć nawet doświadczonych wykonawców. Falisty profil tego pokrycia, konieczność zachowania szczelności oraz rosnące oczekiwania dotyczące estetyki sprawiają, że standardowe rozwiązania montażowe często zawodzą lub generują dodatkowe koszty. Zanim wydasz pierwszą złotówkę na system mocowań, warto zrozumieć, jakie mechanizmy fizyczne rządzą połączeniem panelu z profilowaną blachą, bo od tego zależy trwałość całej konstrukcji przez dekady.

• Wybór systemu montażowego dla blachodachówki
• Kluczowe zasady mocowania paneli na blachodachówce
• Jak uniknąć błędów przy instalacji fotowoltaiki na blachodachówce
• Kontrola szczelności i konserwacja po montażu paneli
• Pytania i odpowiedzi dotyczące montażu paneli fotowoltaicznych na blachodachówce

Wybór systemu montażowego dla blachodachówki

Czym różnią się klamry od uchwytów trapezowych

Podstawowy podział systemów mocujących na blachodachówce obejmuje klamry doczołowe oraz uchwyty trapezowe. Klamry doczołowe montuje się bezpośrednio na szczycie fali, wykorzystując specjalnie wyprofilowane zaczepy, które obejmują krawędź arkusza bez konieczności jego przekłuwania. Uchwyty trapezowe natomiast wymagają wycięcia otworu w dennicy fali i mocowania do krokwi za pomocą wkrętów farmerskich o specjalnej geometrii łba.

Klamry doczołowe sprawdzają się najlepiej na blachodachówkach o wysokości fali do 35 mm, gdzie odstęp między dennicą a wewnętrzną powierzchnią arkusza pozwala na swobodne osadzenie zaczepu. Przy wyższych profilach, sięgających 50 mm, konieczne staje się zastosowanie uchwytów trapezowych z uszczelką EPDM, która kompensuje nierówności powierzchni i zapobiega migracji wody wzdłuż trzpienia mocującego.

Przy wyborze klamry należy zwrócić uwagę na materiał wykonania. Klamry ze stali nierdzewnej A2 wykazują odporność na korozję galwaniczną w kontakcie z ocynkowaną blachodachówką, podczas gdy klamry aluminiowe, choć lżejsze, mogą powodować lokalną degradację powłoki cynkowej w warunkach podwyższonej wilgotności. Praktyczna różnica masy pojedynczej klamry wynosi około 40-60 gramów, co przy instalacji 40 paneli daje łącznie blisko 2 kg dodatkowego obciążenia.

Dowiedz się więcej o Montaż paneli fotowoltaicznych cena robocizny

Konstrukcja szyn nośnych a rozkład sił

Szyny montażowe pełnią funkcję belki nośnej dla całego ciężaru paneli fotowoltaicznych oraz obciążeń śniegowych i wiatrowych. Standardowe szyny aluminiowe o przekroju 40×40 mm pozwalają na rozstaw podpór co 1,2-1,8 m przy typowej masie panelu 20-25 kg/m². W rejonach o obciążeniu śniegowym powyżej 120 kg/m² konieczne jest zastosowanie szyn wzmocnionych o przekroju 50×50 mm lub nawet 60×40 mm.

Istotnym parametrem jest moment bezwładności szyny w osi pionowej, który dla szyny 40×40 mm wynosi około 4,2 cm⁴, podczas gdy szyna 50×50 mm osiąga wartość 8,3 cm⁴. Dwukrotny wzrost sztywności przekłada się bezpośrednio na mniejsze ugięcie pod obciążeniem, co minimalizuje naprężenia w punktach mocowania i reduzuje ryzyko poluzowania się połączeń śrubowych w wyniku cyklicznych obciążeń termomechanicznych.

Tabel porównawcze systemów montażowych

Poniższe zestawienie przedstawia trzy najczęściej stosowane rozwiązania wraz z ich kluczowymi parametrami technicznymi i orientacyjnymi kosztami.

Zobacz Montaż paneli fotowoltaicznych cena

Wybór konkretnego systemu powinien uwzględniać nie tylko cenę zakupu, lecz także całkowity koszt instalacji, obejmujący czas pracy ekipy dekarskiej oraz ewentualne naprawy uszkodzeń pokrycia w przyszłości. System klamrowy generuje najniższe ryzyko przecieków, ale wymaga precyzyjnego dopasowania geometrii zaczepu do profilu blachodachówki.

Kiedy unikać klamer doczołowych

Klamry doczołowe nie znajdują zastosowania na blachodachówkach z podwójnym rąbkiem stojącym, gdzie boczne zakładki uniemożliwiają swobodne osadzenie zaczepu na szczycie fali. Podobnie w przypadku pokryć bitumicznych na bazie modyfikowanego SBS, gdzie podwyższona plastyczność podłoża może prowadzić do stopniowego osłabiania połączenia wskutek pełzania materiału pod wpływem stałego obciążenia.

Kluczowe zasady mocowania paneli na blachodachówce

Oddziaływanie wiatru a geometria zabudowy

Dach skośny pokryty blachodachówką tworzy specyficzną strefę podciśnienia przy krawędziach okapowych i szczytowych, co generuje siły ssące mogące przekraczać 800 Pa przy prędkości wiatru 25 m/s. Kąt nachylenia połaci determinuje współczynnik aerodynamiczny Cp, który dla dachów o kącie 15-25° osiąga wartości od 0,6 do 1,2 w zależności od kierunku wiatru.

Podobny artykuł montaż paneli fotowoltaicznych w poziomie

Praktyczna konsekwencja tych zależności jest taka, że uchwyty mocujące w dolnej części połaci muszą przenosić siły ssące skierowane ku górze, podczas gdy górne punkty mocowania przeciwdziałają parciu wiatru do dołu. Różnica ta wymaga stosowania dwóch typów klamer lub uchwytów o różnej geometrii zaczepu, aby zapewnić stabilność połączenia niezależnie od kierunku obciążenia.

Prawidłowy rozstaw podpór a sztywność konstrukcji

Odległość między kolejnymi podporami szynową determinuje wartość maksymalnego momentu gnącego, który obciąża szynę. Przy rozstawie 1,5 m i obciążeniu 150 kg/m² (ciężar paneli plus śnieg) moment ten wynosi około 42 daNm dla szyny swobodnie podpartej na obu końcach. Zwiększenie rozstawu do 2,0 m podnosi moment do 75 daNm, co wymaga szyny o ponad 70% wyższym module przekroju.

Ekonomicznie optymalny rozstaw podpór waha się między 1,2 a 1,6 m dla standardowych paneli 60-ogniwowych o wymiarach 1650×990 mm. W przypadku paneli bifacjalnych, które dodatkowo wykorzystują promieniowanie odbite od powierzchni dachu, zaleca się zmniejszenie rozstawu o 10-15%, ponieważ zwiększony ciężar modułu (nawet o 3 kg/m²) oraz współczynnik bezpieczeństwa wymagają sztywniejszej konstrukcji nośnej.

Połączenie z konstrukcją dachową przez krokiew

Mocowanie paneli fotowoltaicznych do krokwi wymaga precyzyjnego określenia ich wymiarów i rozmieszczenia, ponieważ krokiew sosnowa o przekroju 8×16 cm może przenosić ograniczony moment zginający wynikający z obciążeń punktowych w miejscach mocowania. Przy typowym rozstawie krokwi 90 cm moment reakcji w punkcie podparcia nie powinien przekraczać wartości dopuszczalnej dla drewna klasy C24, wynoszącej około 15 MPa przy zginaniu.

Istotnym aspektem jest również ochrona termiczna łącznika. Różnica temperatur między wnętrzem poddasza a powierzchnią dachu sięgająca 40°C latem powoduje rozszerzalność liniową trzpienia stalowego o współczynniku α = 12×10⁻⁶, co przy długości 200 mm daje wydłużenie rzędu 0,1 mm na każdy stopień Kelvina. W przypadku sztywnego zamocowania bez luzu termicznego generuje to naprężenia ścinające w uszczelce EPDM, prowadzące do jej stopniowej degradacji i utraty szczelności po 8-12 latach eksploatacji.

Dobór wkrętów farmerskich i kotew

Wkręty farmerskie do mocowania do krokwi drewnianych powinny mieć średnicę minimum 6 mm przy długości minimum 80 mm, liczonej od powierzchni blachodachówki do końca gwintu w krokwi. Podkładka stalowa ocynkowana o średnicy minimum 25 mm rozkłada obciążenie na powierzchni co najmniej 490 mm², co przy sile docisku 500 N daje ciśnienie kontaktowe poniżej 1 MPa, bezpieczne dla powłoki cynkowej blachodachówki.

W przypadku krokwi wielowarstwowych lub belek dwuteowych wymagających kotew mechanicznych, należy stosować kotwy wbijane o średnicy 10 mm z trzpieniem nylonowym, które zapewniają nośność minimum 150 kg na punkt mocowania w betonie klasy C20/25. Przeniesienie tej samej nośności na drewno wymaga stosowania wkrętów stalowych 8×140 mm z powierzchnią antykorozyjną Zincor o grubości minimum 45 μm.

Jak uniknąć błędów przy instalacji fotowoltaiki na blachodachówce

Najczęstsze pomyłki przy doborze rozwiązania

Pierwszym błędem jest zakup systemu montażowego bez dopasowania do konkretnego modelu blachodachówki. Wysokość fali, rozstaw przetłoczeń oraz grubość blachy różnią się nawet między producentami tego samego profilu. Klamra dedykowana dla fali o wysokości 30 mm nie zapewni stabilnego połączenia z arkuszem o fali 25 mm, ponieważ luz geometryczny przekracza wartość tolerancji fabrycznej.

Drugi problem dotyczy niedoszacowania obciążeń śniegowych dla lokalizacji inwestycji. Strefa śniegowa III według normy PN-EN 1991-1-3:2005/A1:2015 wymaga projektowego obciążenia śniegiem 120 kg/m² na poziomie gruntu, co przy kącie nachylenia dachu 35° przekłada się na obciążenie połaci wynoszące około 90 kg/m².-system mocowań musi przenieść ten ciężar bez odkształceń trwałych.

Błędy w wykonaniu połączeń

Zbyt głęboko wkręcone wkręty farmerskie powodują lokalne odkształcenia blachodachówki, które przerywają ciągłość powłoki cynkowej i lakieru. W miejscu odkształcenia powstaje ognisko korozji, widoczne jako rdzawe plamy już po 2-3 latach eksploatacji. Prawidłowa głębokość osadzenia łba wkręta to 1-2 mm poniżej powierzchni blachy, z zachowaniem pełnego kontaktu podkładki z podłożem.

Drugim częstym błędem jest stosowanie uszczelek EPDM niezgodnych z normą EN 15651 dla uszczelniaczy do zastosowań zewnętrznych. Tańsze uszczelki o twardości Shore A przekraczającej 70° tracą elastyczność w temperaturze poniżej minus 20°C, pękają i przestają spełniać funkcję uszczelniającą. Profesjonalne uszczelki EPDM dla zastosowań dachowych charakteryzują się twardością 50-60° Shore A i zachowują elastyczność w zakresie temperatur od minus 40°C do plus 80°C.

Błędy w rozmieszczeniu podpór i obciążeniu krokwi

Nierównomierne obciążenie krokwi wynikające z asymetrycznego rozstawu podpór prowadzi do ukośnego zwichrzenia belki drewnianej. Jeśli jedna krokiew przenosi obciążenie z 5 punktów mocowania, podczas gdy sąsiednia tylko z 2, różnica momentów zginających może przekroczyć 40%, powodując stopniowe skręcanie konstrukcji dachowej. Rozwiązaniem jest stosowanie symetrycznego układu szyn równoległych do okapu, z podporami zawsze osadzonymi na minimum dwóch sąsiednich krokwiach.

W przypadku dachów wielospadowych należy unikać lokalizowania podpór w pobliżu koszy, gdzie geometryczna koncentracja obciążeń oraz podwyższona wilgotność materiału drewnianego zwiększają ryzyko degradacji. Minimalny odstęp od kosza dachowego powinien wynosić 30 cm, a mocowanie w tym miejscu wymaga stosowania wzmocnionych uchwytów z dodatkowym uszczelnieniem butylowym.

Kiedy instalacja na blachodachówce jest nieuzasadniona

Montaż paneli fotowoltaicznych na blachodachówce jest nieuzasadniony ekonomicznie, gdy konstrukcja dachowa wymaga wzmocnienia przed osiągnięciem stanu granicznego nośności. Jeśli analiza statystyczna wykaże konieczność wymiany krokwi lub dodania podciągów, koszt tych robót może przekroczyć wartość samej instalacji PV. Podobnie w sytuacji, gdy blachodachówka zbliża się do końca okresu eksploatacji i planowany jest jej remont w ciągu najbliższych 5 lat, inwestycja w system mocowań staje się niepotrzebnym kosztem odłożonym w czasie.

Kontrola szczelności i konserwacja po montażu paneli

Testy ciśnieniowe i wizualna inspekcja połączeń

Bezpośrednio po zakończeniu montażu należy przeprowadzić test szczelności polegający na polewaniu wodą strefy mocowania przy użyciu węża ogrodowego z dyszą kierunkową. Ciśnienie wody nie powinno przekraczać 0,5 bara, aby uniknąć wtłoczenia wody pod pokrycie w przypadku nieszczelności. Obserwacja spodu pokrycia z poddasza lub strychu pozwala wykryć ewentualne przecieki przed zamontowaniem paneli, które po instalacji byłyby niedostępne dla naprawy.

Oględziny powierzchni mocowań powinny obejmować sprawdzenie prawidłowości osadzenia podkładek EPDM, braku śladów korozji na wkrętach oraz równości powierzchni kontaktu klamry z blachodachówką. Widoczna szczelina między zaczepem klamry a powierzchnią fali większa niż 1 mm świadczy o nieprawidłowym doborze geometrii systemu lub błędach montażowych.

Cykl konserwacji rocznej

Zalecany cykl przeglądów konserwacyjnych obejmuje minimum jedną wizytę rocznie, najlepiej przed sezonem zimowym. Przegląd powinien obejmować kontrolę dokręcenia połączeń śrubowych, ponieważ cykliczne obciążenia termiczne powodują stopniowe luzowanie się nakrętek. Moment dokręcenia nakrętek M8 powinien wynosić 15-18 Nm dla połączeń aluminiowych i 20-25 Nm dla połączeń stalowych, z zachowaniem wymogu użycia klucza dynamometrycznego.

Stan uszczelek EPDM należy ocenić pod kątem pęknięć, rozwarstwień i utraty elastyczności. Wymiana zużytej uszczelki kosztuje od 8 do 15 PLN za sztukę i zajmuje 5 minut, podczas gdy naprawa przecieku po latach eksploatacji może wymagać demontażu paneli i kosztować kilkaset złotych. Profilaktyczna wymiana uszczelek co 10-12 lat jest ekonomicznie uzasadniona nawet przy braku widocznych objawów degradacji.

Wpływ mikroklimatu na trwałość połączeń

Lokalizacja geograficzna wpływa na szybkość degradacji połączeń w sposób niedostrzegalny dla użytkownika. W rejonach przemysłowych o podwyższonym stężeniu SO₂ i NOₓ w atmosferze współczynnik korozji cynku wzrasta dwukrotnie w porównaniu z terenami wiejskimi. Nad morzem, gdzie poziom zasolenia powietrza przekracza 100 mg/m² NaCl, korozja galwaniczna aluminium w kontakcie ze stalą ulega przyspieszeniu trzykrotnie.

W takich warunkach zaleca się stosowanie systemów montażowych wykonanych w całości ze stali nierdzewnej A4 (gatunek 1.4301 lub wyższy), nawet przy wyższym koszcie zakupu. Różnica ceny między systemem stalowym ocynkowanym a systemem ze stali A4 wynosi około 40-60%, jednak różnica w trwałości może przekraczać 20 lat, co przekłada się na znacznie niższy koszt w cyklu życia instalacji.

Dokumentacja techniczna i przepisy

Zgodnie z Warunkami Technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie, instalacja fotowoltaiczna na dachu skośnym wymaga uwzględnienia obciążeń konstrukcji dachowej w projekcie budowlanym. Dokumentacja techniczna powinna zawierać obliczenia statyczne krokwi z uwzględnieniem dodatkowego obciążenia od paneli, wykaz zastosowanych elementów mocujących z numerami aprobat technicznych oraz rysunki warsztatowe rozmieszczenia podpór.

Aprobata techniczna wydana przez Instytut Techniki Budowlanej dla systemu montażowego stanowi potwierdzenie zgodności z normą PN-EN 1090-1 dotyczącą wykonawstwa konstrukcji stalowych. Brak takiej aprobaty może skutkować odmową odbioru instalacji przez inspektora nadzoru budowlanego, a w przypadku szkody ubezpieczyciel może odmówić wypłaty odszkodowania.

Decydując się na instalację paneli fotowoltaicznych na pokryciu z blachodachówki, inwestor zyskuje możliwość wykorzystania powierzchni dachowej bez konieczności przebudowy konstrukcji nośnej, pod warunkiem spełnienia wymagań technicznych dotyczących obciążeń i szczelności. Kluczem do sukcesu jest dobór systemu montażowego dopasowanego do konkretnego profilu blachy, precyzyjne wykonanie połączeń oraz regularna konserwacja, która pozwoli cieszyć się bezawaryjną pracą instalacji przez 25-30 lat gwarancji producenta paneli.
