Schemat Montażu Paneli Fotowoltaicznych: Jak Podłączyć Panele Szeregowo, Równolegle i Mieszane

Myślisz o własnej instalacji fotowoltaicznej? Chcesz zrozumieć, jak panele na Twoim dachu przekształcają światło w energię i trafiają do gniazdka? Kluczem do wszystkiego jest zrozumienie, co kryje się pod hasłem montaż paneli fotowoltaicznych schemat. To nie tylko rysunek; to mapa Twojej energetycznej niezależności, pokazująca, jak magia dzieje się od słońca, przez panele, aż do falownika i dalej, integrując się z elektrycznym życiem domu.

Analizując częstość występowania kluczowych terminów w materiałach dotyczących podłączeń, wyraźnie widać, które aspekty dominują w dyskusji. Słowo "paneli" pojawia się aż 11 razy, co podkreśla ich centralną rolę. "Instalacji" i "systemu" również często się przewijają (7 i 5 razy), wskazując na kompleksowość tematu, gdzie pojedynczy moduł to tylko część większej układanki.

Ta krótka analiza leksykalna potwierdza to, co czujemy intuicyjnie – najważniejszym punktem odniesienia jest oczywiście panel słoneczny i sposób jego wpięcia w całość systemu, ale projektowanie instalacji wykracza daleko poza fizyczne moduły. Częstość występowania takich słów jak "połączenia", "szeregowe", "równoległe", czy "mieszane" (łącznie 6 razy) jasno wskazuje, że metoda łączenia paneli to fundamentalna kwestia projektowa, mająca bezpośredni wpływ na parametry elektryczne i optymalną pracę systemu. Zatem schematy połączeń elektrycznych paneli fotowoltaicznych to absolutna podstawa wiedzy, jeśli myślimy o efektywnej i bezpiecznej produkcji energii ze słońca, bo nawet najlepsze panele mogą działać słabo, jeśli ich połączenie zostanie źle zaplanowane.

Schemat Połączenia Szeregowego Modułów PV

Połączenie szeregowe, znane także jako tworzenie "stringu" paneli, to chyba najbardziej intuicyjna metoda łączenia modułów, trochę jak w starych, dobrych latarniach choinkowych. Biegun dodatni jednego modułu spotyka się z ujemnym drugiego, i tak dalej, w długi, energetyczny łańcuch. Wyobraź sobie, że każdy panel dokłada swoje napięcie do wspólnej puli – napięcie sumuje się, tworząc wyższy potencjał elektryczny.

W przypadku, gdy każdy z dziesięciu paneli ma napięcie pracy (Vmp) wynoszące 40V i prąd pracy (Imp) 10A, połączonych szeregowo, otrzymamy string o napięciu 10 * 40V = 400V i prądzie 10A. To napięcie może być znacząco wyższe od napięcia pojedynczego modułu, co jest niezwykle korzystne dla nowoczesnych falowników stringowych, które potrzebują odpowiednio wysokiego napięcia, aby pracować efektywnie w swoim optymalnym oknie mocy maksymalnej (MPPT - Maximum Power Point Tracking).

Wyższe napięcie systemowe ma swoje konkretne zalety. Po pierwsze, pozwala na użycie przewodów o mniejszym przekroju w instalacji prądu stałego (DC), co może obniżyć koszty okablowania i ułatwić instalację. Wynika to z faktu, że moc P = U * I, więc dla tej samej mocy (np. 4kW) wyższe napięcie (U) oznacza niższe natężenie prądu (I). Niższy prąd generuje mniejsze straty mocy na oporności kabla (straty P_straty = I² * R).

Zazwyczaj kable solarne do połączeń szeregowych w instalacjach domowych mają przekrój 4mm² lub 6mm², co przy typowych prądach rzędu 8-12A jest w zupełności wystarczające na standardowych długościach. Bezpieczeństwo wysokiego napięcia DC wymaga jednak szczególnej uwagi – montaż paneli fotowoltaicznych schemat musi wyraźnie pokazywać wszystkie zabezpieczenia i trasy kablowe, minimalizując ryzyko uszkodzeń mechanicznych.

Standardowe moduły fotowoltaiczne krystaliczne, o mocach rzędu 400-500Wp, mają napięcie Vmp typowo w zakresie 30-45V i prąd Imp rzędu 9-14A. Aby osiągnąć napięcie rzędu 300-800V, które jest typowe dla falowników stringowych, konieczne jest połączenie szeregowe od 8 do nawet 20 modułów w jednym stringu, w zależności od parametrów modułu i wymagań falownika. Zbyt krótki string (za niskie napięcie) lub zbyt długi (za wysokie napięcie) może uniemożliwić falownikowi start pracy lub ograniczyć jego wydajność.

Projektant systemu, przygotowując montaż paneli fotowoltaicznych schemat połączeń, musi precyzyjnie obliczyć parametry elektryczne każdego stringu, uwzględniając także wpływ temperatury na napięcie modułów (napięcie jałowe Voc rośnie w niskich temperaturach, Vmp maleje w wysokich). Moduły jednego typu i od jednego producenta powinny być stosowane w danym stringu, aby uniknąć niedopasowania prądowego, które jest piętą achillesową połączeń szeregowych. "Gdzie drwa rąbią, tam wióry lecą" - można by powiedzieć, opisując problem niedopasowania w stringu.

Niedopasowanie prądowe ma miejsce, gdy jeden moduł w szeregu produkuje niższy prąd niż pozostałe. Może to być spowodowane zabrudzeniem, uszkodzeniem, wadą produkcyjną, ale najczęściej przez częściowe zacienienie. Nawet mały cień na fragmencie jednego modułu może ograniczyć przepływ prądu przez cały string, drastycznie obniżając jego moc. To jest chyba najpoważniejsza wada połączenia szeregowego – system jest tak silny, jak jego najsłabsze ogniwo.

Producenci modułów wyposażają je w diody bocznikujące (bypass diodes) w skrzynkach przyłączeniowych (junction boxes), które mają za zadanie przekierować prąd wokół zacienionego fragmentu lub modułu. Działa to tak, że gdy napięcie na sekcji modułu spada poniżej pewnego progu (np. z powodu zacienienia), dioda bypass staje się aktywna i umożliwia przepływ prądu z reszty stringu, omijając ten konkretny fragment lub moduł. Minimalizuje to straty, ale moduł z aktywną diodą bocznikującą oczywiście nie produkuje energii, a straty mocy w stringu i tak są znaczące. To trochę jak droga objazdowa, lepsza niż korek na głównej trasie, ale wciąż spowalnia podróż.

Idealne warunki dla połączenia szeregowego to jednorodna powierzchnia montażu, w całości nasłoneczniona przez cały dzień pracy systemu. Dachy skierowane na południe bez przeszkód typu kominy, wywietrzniki, drzewa czy sąsiednie budynki, są stworzone dla stringów. W takich scenariuszach, prostota i efektywność wysokiego napięcia DC dla falownika stringowego są nieocenione. Na rysunku schemat połączeń elektrycznych paneli fotowoltaicznych dla takiej instalacji będzie wyglądał niezwykle klarownie - po prostu linia z modułów, wchodząca do jednego punktu - falownika.

W kontekście domowych instalacji, łączenie szeregowe paneli fotowoltaicznych jest standardem, jeśli dach na to pozwala. Pozwala to na uproszczenie okablowania DC i zazwyczaj prowadzi do niższych kosztów po stronie falownika (falowniki stringowe są zazwyczaj tańsze niż systemy oparte na mikroinwerterach). Trzeba jednak być świadomym ryzyka związanego z zacienieniem i precyzyjnie zaplanować układ paneli i stringów, aby tego unikać, a jeśli to niemożliwe, rozważyć inne rozwiązania. To właśnie szczegóły schematu instalacji PV, w tym dokładne umiejscowienie każdego panelu i jego przypisanie do stringu, decydują o końcowej wydajności.

Podsumowując: połączenie szeregowe to podstawa stringu, kluczowe dla uzyskania odpowiedniego napięcia dla falownika, proste w idei, ale wrażliwe na niedopasowania, szczególnie na zacienienie. To trochę jak sztafeta - jeśli jeden zawodnik zwolni, cała drużyna biegnie wolniej. Montaż paneli fotowoltaicznych schemat stringów wymaga szczegółowej analizy warunków panujących w miejscu instalacji.

Schemat Połączenia Równoległego Modułów PV

Jeżeli połączenie szeregowe to łańcuch, to połączenie równoległe paneli fotowoltaicznych to raczej siatka lub pająk. Tutaj wszystkie dodatnie bieguny modułów łączone są ze sobą, tworząc jedną wspólną "szynę" dodatnią, podobnie jak wszystkie ujemne bieguny łączone są w jedną wspólną "szynę" ujemną. Prąd wyprodukowany przez każdy panel płynie wzdłuż swojej ścieżki do wspólnych punktów zbiorczych, a następnie do falownika.

W efekcie tego typu połączenia, napięcie systemu pozostaje na poziomie pojedynczego modułu (lub najniższego napięcia w grupie połączonych równolegle elementów, jeśli mają różne napięcia), natomiast natężenie prądu się sumuje. Powiedzmy, że mamy te same dwa panele o parametrach 40V i 10A, ale łączymy je równolegle. Napięcie wyniesie 40V, ale prąd wzrośnie do 10A + 10A = 20A. Dla 10 takich paneli połączonych równolegle mielibyśmy 40V i 100A. Wzrost prądu jest tu kluczową cechą.

Głównym atutem połączenia równoległego modułów słonecznych jest jego odporność na częściowe zacienienie. Jeśli jeden z dziesięciu paneli połączonych równolegle zostanie zacieniony i jego prąd spadnie, powiedzmy do 2A, pozostałe dziewięć nadal będzie produkować pełne 10A prądu każdy. Całkowity prąd wyniesie wtedy 9*10A + 2A = 92A, a napięcie utrzyma się na poziomie 40V (minus niewielkie spadki). W porównaniu do stringu szeregowego, gdzie cień na jednym panelu mógłby zredukować prąd całego stringu do poziomu tego najsłabszego panelu (np. do 2A przy 400V, co daje 80W, zamiast 4000W), straty w systemie równoległym są nieporównywalnie mniejsze (moc to 40V * 92A = 3680W). To sprawia, że połączenie równoległe doskonale sprawdza się w trudnych warunkach, np. na dachach o skomplikowanej geometrii, z wieloma przeszkodami czy z różnym nachyleniem i orientacją połaci. "Lepszy wróbel w garści niż gołąb na dachu", gdy myślimy o stabilności pracy pod częściowym zacienieniem.

Ale jak to w życiu bywa, każdy kij ma dwa końce. Wyższe natężenie prądu w systemie równoległym wymaga zastosowania grubszych, droższych przewodów DC oraz odpowiednio wytrzymałych złącz i zabezpieczeń (np. bezpieczników) zdolnych wytrzymać większy przepływ prądu. Dla naszej grupy 10 paneli dających 100A przy 40V, przekrój kabla musi być znacznie większy niż 4mm² czy 6mm², być może 16mm² lub nawet 25mm², w zależności od długości trasy, aby ograniczyć straty mocy i przegrzewanie. Dodatkowo, niskie napięcie pracy rzędu kilkudziesięciu woltów nie jest optymalne dla tradycyjnych falowników stringowych, które preferują napięcia powyżej 100V, a często nawet 300V i więcej do efektywnego śledzenia punktu mocy maksymalnej.

To ograniczenie spowodowało rozwój technologii, które z natury swojej pracy wykorzystują zalety połączenia równoległego na poziomie pojedynczego modułu lub pary modułów. Mowa tu o mikroinwerterach i optymalizatorach mocy. Mikroinwertery, montowane bezpośrednio pod każdym panelem lub co dwa panele, konwertują prąd DC na AC już na poziomie modułu. Każdy mikroinwerter pracuje niezależnie, optymalizując moc tylko swojego podłączonego panelu. W efekcie panele pracują praktycznie równolegle do siebie, a ich wpływ na pracę sąsiadów jest minimalny. System oparty na mikroinwerterach to w gruncie rzeczy ekstremalna forma połączenia równoległego.

Optymalizatory mocy to inne rozwiązanie działające na poziomie modułu lub kilku modułów. Optymalizator instalowany pod panelem zarządza punktem pracy tylko tego konkretnego modułu, a następnie przesyła zmodyfikowane parametry (najczęściej zwiększa napięcie) dalej w string. Mimo że fizyczne połączenie w optymalizowanych systemach często wygląda jak szeregowy string, każdy moduł z optymalizatorem pracuje niezależnie pod kątem MPPT, minimalizując wpływ zacienienia czy zabrudzenia jednego modułu na inne. Systemy z optymalizatorami można traktować jako połączenie cech szeregowych (wysokie napięcie na końcu stringu) i równoległych (indywidualna optymalizacja modułów).

Montaż paneli fotowoltaicznych schemat z połączeniem równoległym (lub oparty na MLPE - Module Level Power Electronics) będzie znacznie bardziej rozbudowany na schemacie DC w porównaniu do prostego stringu szeregowego. Pokazane muszą być oddzielne połączenia do każdego mikroinwertera lub optymalizatora, a następnie ich połączenie w "sieć" (AC dla mikroinwerterów, zmodyfikowane DC dla optymalizatorów), która prowadzi do punktu zborniczego lub falownika (w przypadku optymalizatorów, często do kompatybilnego falownika stringowego, który odbiera i przetwarza prąd z optymalizowanych stringów).

Połączenie równoległe, czy to "czyste", czy z wykorzystaniem MLPE, to rozwiązanie często ratujące sytuację na dachach z częściowym zacienieniem, o różnych orientacjach czy spadkach. Choć może być droższe ze względu na konieczność użycia grubszych kabli w przypadku "czystego" równoległego lub dodatkowych urządzeń (mikroinwerterów/optymalizatorów), zysk w postaci zwiększonej produkcji energii, zwłaszcza w trudnych warunkach, może szybko zrekompensować te koszty. Z punktu widzenia klienta, oznacza to po prostu więcej energii z dachu, nawet jeśli jest na nim komin rzucający cień rano lub antena satelitarna popołudniu. Projektowanie instalacji fotowoltaicznej ze schematem połączeń równoległych wymaga precyzji w doborze komponentów i kabli.

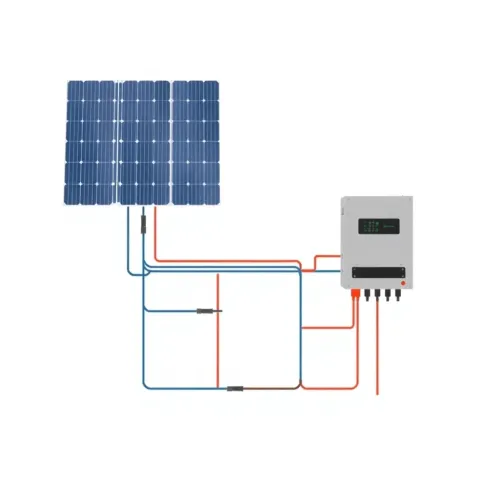

Schemat Połączenia Mieszanego Paneli Fotowoltaicznych

W prawdziwym świecie instalacji fotowoltaicznych rzadko spotyka się "czystą" formę połączenia szeregowego lub równoległego na dużą skalę. Znacznie częściej mamy do czynienia z konfiguracją, którą najlepiej opisuje schemat połączenia mieszanego modułów fotowoltaicznych. Polega on na tworzeniu kilku grup paneli połączonych szeregowo (stringów), a następnie te stringi łączy się ze sobą równolegle. To połączenie wykorzystuje to, co najlepsze z obu światów: wysokie napięcie uzyskane w stringach szeregowych dla optymalnej pracy falownika stringowego, a jednocześnie możliwość "sumowania" prądów z różnych stringów w punkcie połączenia równoległego.

Wyobraź sobie, że masz na dachu dwie połacie, jedną na południe i jedną na zachód, lub jedną połacie, ale dużą i chcesz na niej zainstalować wiele paneli. Możesz utworzyć dwa stringi po 10 paneli każdy. Jeśli każdy panel ma 40V i 10A, każdy string będzie miał 400V i 10A. Teraz, jeśli połączysz te dwa stringi równolegle do jednego falownika z dwoma niezależnymi wejściami MPPT (Maximum Power Point Tracking), otrzymasz system, w którym falownik widzi dwa "źródła" napięcia 400V, z których każde dostarcza do 10A prądu. Moc całkowita to suma mocy z obu stringów, pracujących niezależnie. To pozwala "zjeść ciastko i mieć ciastko" – wysokie napięcie stringów i większy łączny prąd doprowadzony do falownika.

Każde wejście MPPT w falowniku działa w zasadzie jak niezależny optymalizator dla podłączonego do niego stringu. Falownik śledzi punkt maksymalnej mocy dla każdego stringu osobno. Dzięki temu, jeśli połacie dachu są na różnych kierunkach, jeden string (np. południowy) może pracować z maksymalną mocą rano i w środku dnia, podczas gdy drugi (np. zachodni) osiągnie maksimum popołudniu. Falownik potrafi efektywnie pobierać energię z obu stringów, niezależnie optymalizując ich pracę. Co więcej, jeśli jeden string (np. zachodni) jest częściowo zacieniony rano, podczas gdy drugi (południowy) pracuje bez przeszkód, zacienienie tego pierwszego nie wpływa na wydajność drugiego stringu. To znacznie poprawia elastyczność i całkowitą produkcję energii w porównaniu do jednego długiego stringu przewleczonego przez zacienione i nasłonecznione części dachu lub różne połacie. Projektowanie instalacji fotowoltaicznej ze schematem połączeń mieszanych to dzisiaj najczęstsza praktyka, szczególnie w przypadku bardziej złożonych dachów.

Ten rodzaj połączenia jest niezwykle popularny, ponieważ pozwala na dostosowanie instalacji do specyfiki niemal każdego dachu. Jeśli mamy na dachu np. 3 połacie o różnych orientacjach (południe, wschód, zachód) lub przeszkody dzielące jedną połaci na części, możemy stworzyć niezależne stringi dla każdej sekcji, a następnie podłączyć je do falownika z odpowiednią liczbą wejść MPPT (np. falownik z trzema MPPT, po jednym dla każdego stringu). To podejście minimalizuje wpływ ewentualnych niedopasowań między stringami, np. spowodowanych zabrudzeniem, śniegiem na jednej części dachu, czy uszkodzeniem jednego modułu w danym stringu. Problemy w jednym stringu mają minimalny wpływ na pozostałe, połączone równolegle.

Schemat instalacji PV z połączeniem mieszanym jest oczywiście bardziej skomplikowany od schematu czysto szeregowego. Wymaga precyzyjnego określenia, ile paneli będzie w każdym stringu, jakie napięcie (Voc, Vmp) osiągnie każdy string w skrajnych temperaturach (letnie upały, zimowe mrozy) i czy zmieści się to w oknie napięciowym wejść MPPT falownika. Należy także obliczyć maksymalne natężenie prądu dla każdego wejścia MPPT oraz dla całego falownika. Ważne jest, aby każdy string podłączony do osobnego wejścia MPPT miał taką samą liczbę paneli lub panele o zbliżonych parametrach i był usytuowany w obszarze o podobnych warunkach nasłonecznienia, aby w pełni wykorzystać możliwości optymalizacji falownika.

Inwestycja w falownik z wieloma wejściami MPPT jest nieco droższa od falownika z jednym wejściem, ale elastyczność i potencjalny wzrost produkcji energii w skomplikowanych warunkach dachu często uzasadniają ten koszt. W systemach o mocy rzędu kilku kilowatów do kilkudziesięciu kilowatów (np. w typowych instalacjach domowych i małych firmach) schemat połączenia mieszanego, realizowany przez użycie falowników stringowych z wieloma MPPT, stał się standardem branżowym. Umożliwia on montaż paneli fotowoltaicznych schemat który jest zarówno wydajny, jak i dobrze radzi sobie z nieidealnymi warunkami montażu. "Szewc bez butów chodzi" - trudno sobie wyobrazić profesjonalnego instalatora, który nie potrafi precyzyjnie zaprojektować takiego układu.

Przykład z życia wzięty: Rodzina Kowalskich ma dach o wschód-zachodniej orientacji, przecięty kominem. Instalator zaprojektował dwa niezależne stringi po 6 paneli każdy. Jeden string na stronie wschodniej, drugi na zachodniej, tak aby omijały komin. Podłączono je do falownika z dwoma MPPT. Rano pracuje głównie string wschodni, popołudniu zachodni, a cień od komina wpływa tylko na część jednego stringu, minimalnie ograniczając całkowitą produkcję systemu. Bez możliwości tworzenia niezależnych stringów i zarządzania nimi falownikiem z wieloma MPPT, produkcja energii byłaby znacząco niższa, a inwestycja mniej opłacalna. To pokazuje siłę prawidłowo zaprojektowanego schematu połączeń mieszanych.

Optymalizacja liczby paneli w stringu i liczby samych stringów w połączeniu mieszanym to sztuka i nauka jednocześnie. Zbyt długie stringi zwiększają ryzyko niedopasowania i przekroczenia napięcia falownika w mroźne dni. Zbyt krótkie stringi mogą dawać zbyt niskie napięcie dla efektywnego śledzenia MPPT, zwłaszcza w cieplejsze dni. Projektant systemu musi wziąć pod uwagę wszystkie te czynniki, wykorzystując specjalistyczne oprogramowanie do symulacji, aby stworzyć montaż paneli fotowoltaicznych schemat połączeń który gwarantuje maksymalną wydajność i bezpieczeństwo przez cały okres eksploatacji instalacji. To jest moment, gdy teoria spotyka się z praktyką i to, co na papierze, musi zadziałać na dachu.

Połączenie mieszane to dziś dominujący model w wielu instalacjach, dający elastyczność i odporność na niejednolite warunki. Wybór liczby stringów, ich długości i przypisanie do wejść MPPT falownika to kluczowe decyzje projektowe. Choć schemat jest bardziej złożony, odzwierciedla on inteligentne podejście do maksymalizacji uzysków energii z danej powierzchni dachu. To jak dyrygent kierujący orkiestrą – każdy instrument (string) gra swoją partię, ale całość brzmi harmonijnie dzięki umiejętności zarządzania przez dyrygenta (falownik). Schemat instalacji PV z połączeniem mieszanym pozwala skutecznie zarządzać produkcją energii z różnych części dachu.

Ilustracja wpływu zacienienia na produkcję energii

Aby lepiej zilustrować, jak różne metody połączeń paneli wpływają na wydajność systemu pod wpływem częściowego zacienienia, przyjrzyjmy się uproszczonemu przykładowi. Załóżmy, że mamy dwa panele, każdy o mocy 400Wp, napięciu pracy 40V i prądzie pracy 10A. Normalnie razem produkują 800W (przy połączeniu szeregowym lub równoległym, jeśli falownik/MPPT na to pozwolą).

Symulacja uproszczonych warunków:

*Parametry zacienionego panelu w stringu szeregowym są bardziej złożone, spadek prądu wymusza pracę w innym punkcie charakterystyki I-V. W przykładzie uproszczono. Pamiętaj, że typ falownika (szeregowy vs mikroinwerter) ma kluczowe znaczenie dla rzeczywistego wykorzystania tych połączeń, zwłaszcza w przypadku równoległego. Falownik stringowy potrzebuje wyższego napięcia. Mikroinwerter na każdy panel to faktyczna realizacja równoległości na poziomie modułu. * W rzeczywistym stringu szeregowym zacienienie jednego panelu zredukuje prąd CAŁEGO stringu do poziomu najsłabszego ogniwa. Czyli drugi panel też będzie "duszony" do pracy z prądem 2A, a napięcie stringu spadnie (nawet poniżej sumy napięć, jeśli diody bypass nie zadziałają idealnie), co daje ~80W.

Jak widać, w uproszczonym, teoretycznym przykładzie (choć w praktyce skutki zacienienia w szeregu są jeszcze gorsze, jeśli nie zadziałają diody bypass), połączenie równoległe lub system oparty na mikroinwerterach/optymalizatorach znacząco ogranicza straty produkcji pod wpływem zacienienia. To konkretny dowód na to, dlaczego wybór schematu połączenia paneli fotowoltaicznych ma strategiczne znaczenie dla opłacalności inwestycji w przypadku niekorzystnych warunków zacienieniowych.

Możemy również przedstawić to na uproszczonym wykresie, pokazującym szacunkową produkcję dzienną w procentach nominalnej mocy, w scenariuszu z częściowym zacienieniem jednego panelu przez kilka godzin. Pamiętaj, że to ilustracja, a realne straty zależą od wielu czynników.

Widzimy jasno, że odpowiedni schemat połączeń, zwłaszcza ten eliminujący problem zacienienia (połączenie równoległe, MLPE, mieszane z wieloma MPPT), potrafi uratować znaczną część produkcji energii, która w tradycyjnym szeregu zostałaby utracona. To dowodzi, że projektowanie nie jest tylko rysowaniem kwadratów na papierze, ale ma realne przełożenie na pieniądze w portfelu klienta i ekologiczny efekt systemu.

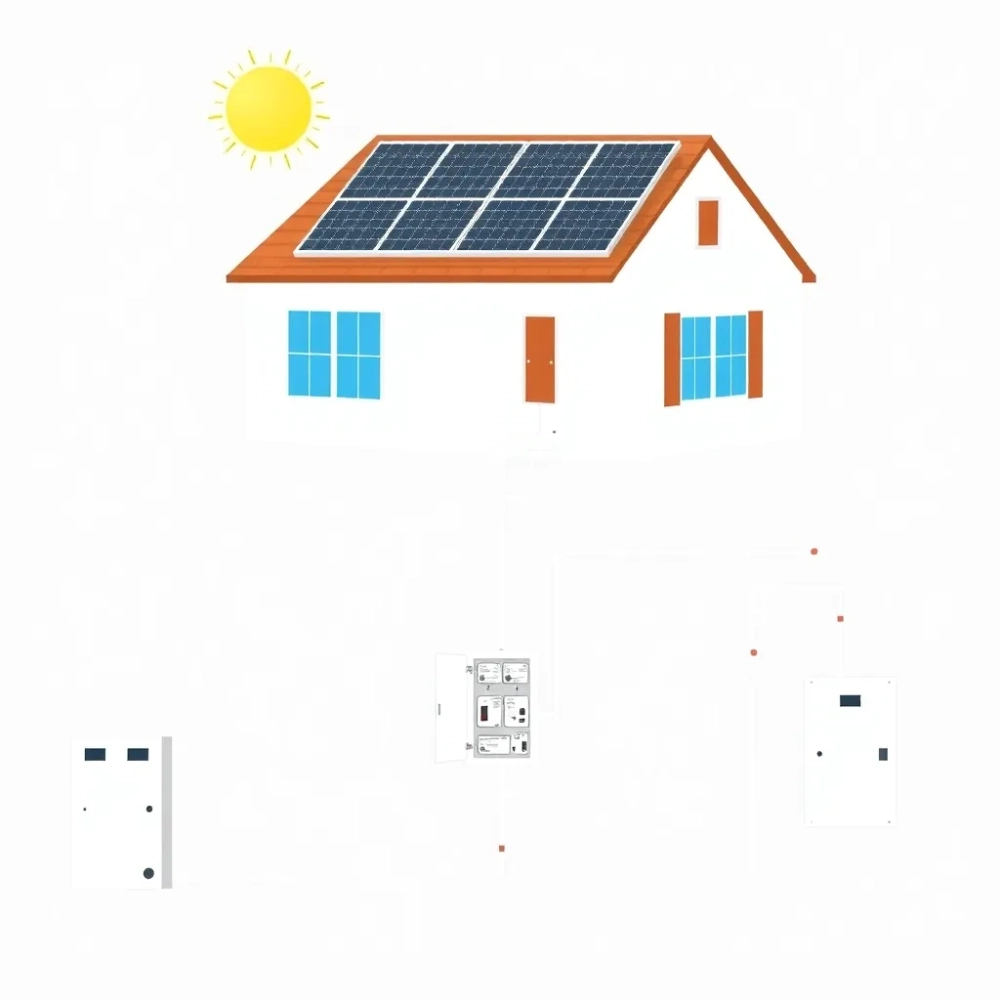

Schemat Instalacji PV: Miejsce na Falownik i Licznik

Ok, masz już panele na dachu, połączone w stringi lub równolegle zgodnie z misternie przygotowanym schematem. Energia DC płynie w dół kablami, ale co dalej? Ta energia musi zostać przetworzona na prąd zmienny (AC), którego używają wszystkie urządzenia w Twoim domu i który może zostać przesłany do sieci energetycznej. Tu na scenę wkracza falownik – serce Twojego systemu PV, bez którego cała ta wspaniała energia ze słońca byłaby po prostu... słońcem. Zarówno falownik, jak i licznik energii dwukierunkowy, który mierzy przepływ energii między Twoim domem a siecią, muszą znaleźć się na schemacie instalacji PV, ponieważ są to absolutnie kluczowe węzły w całym systemie. Schemat instalacji PV pokazuje rozmieszczenie falownika i licznika, a także ścieżkę przepływu energii i sygnałów.

Zacznijmy od falownika. Wybór miejsca na ten element nie jest przypadkowy. Falowniki generują ciepło, zwłaszcza gdy pracują z pełną mocą w słoneczny dzień. Potrzebują więc odpowiedniej wentylacji. Montuje się je zazwyczaj w pomieszczeniach gospodarczych, garażach, piwnicach, a nawet na zewnątrz budynku, o ile są przystosowane do pracy w takich warunkach (posiadają odpowiednią klasę szczelności IP i tolerancję temperatur). Pomieszczenie musi być suche i przewiewne, a falownik powinien być zainstalowany z zachowaniem przestrzeni wokół niego, aby zapewnić swobodny przepływ powietrza. Umiejscowienie na ścianie jest standardem, ale wysokość musi zapewniać łatwy dostęp serwisowy. To nie jest po prostu pudło, które można gdziekolwiek postawić, bo prawidłowe miejsce montażu falownika wpływa na jego żywotność i wydajność.

Lokalizacja falownika ma także znaczenie elektryczne. Idealnie, jeśli falownik znajduje się relatywnie blisko paneli (aby zminimalizować długość okablowania DC i związane z tym straty napięcia/mocy, choć straty AC często bywają ważniejsze) i blisko głównej rozdzielnicy elektrycznej budynku, do której jest podłączany prądem zmiennym. Minimalizacja długości przewodów AC do rozdzielnicy także ogranicza straty i pozwala potencjalnie na użycie kabli o mniejszym przekroju. Trasa kabli DC i AC do falownika musi być wyraźnie zaznaczona na schemacie, z uwzględnieniem wszystkich wymaganych zabezpieczeń, rozłączników i punktów uziemienia. Pamiętaj, że kable DC od stringów mogą mieć napięcie rzędu setek woltów!

Licznik dwukierunkowy to inne kluczowe ogniwo systemu. Montuje go zazwyczaj Operator Systemu Dystrybucyjnego (OSD) w miejscu wskazanym przez Ciebie we wniosku o przyłączenie, ale zatwierdzonym przez OSD. Najczęściej jest to szafka licznikowa, często na zewnętrznej ścianie budynku lub w granicy posesji, tam gdzie znajduje się już dotychczasowy licznik. To właśnie ten licznik będzie rejestrował zarówno energię pobraną z sieci, jak i energię wyprodukowaną przez Twoje panele i wprowadzoną do sieci (nadwyżka). Umiejscowienie licznika nie jest więc elastyczne, ale musi być na schemacie przedstawione jako punkt połączenia Twojej instalacji z siecią energetyczną. To ostatni punkt kontroli przepływu energii, zanim opuści Twoją posesję i trafi do sieci publicznej. Obecność licznika dwukierunkowego na schemacie instalacji PV to wymóg formalny i techniczny.

Na pełnym schemacie instalacji PV, oprócz paneli, połączeń i falownika, pojawią się także inne ważne elementy, które mają swoje konkretne miejsce w systemie i na rysunku. Będą to rozłączniki DC (umożliwiające bezpieczne odłączenie stringów od falownika) i AC (umożliwiające odłączenie falownika od rozdzielnicy/sieci), ograniczniki przepięć (SPD) po stronie DC i AC (chroniące sprzęt przed wyładowaniami atmosferycznymi lub przepięciami z sieci), bezpieczniki/wyłączniki nadprądowe, system uziemienia (każdy element instalacji, panele, konstrukcje, falownik, powinien być uziemiony w sposób przedstawiony na schemacie), a także okablowanie i skrzynki połączeniowe. Czasem na schemacie pojawiają się także elementy systemu monitorowania, np. gateway lub modem internetowy, choć bywają przedstawiane na osobnym rysunku. To jak "mieć rękę na pulsie" - system monitoringu pozwala śledzić produkcję i wykrywać ewentualne problemy.

Schemat nie tylko pokazuje fizyczne położenie falownika i licznika, ale także całą drogę elektryczną: od paneli przez rozłącznik DC, do falownika (wejście DC), z falownika (wyjście AC) przez rozłącznik AC i zabezpieczenia, do rozdzielnicy domowej, a stamtąd przez licznik dwukierunkowy do sieci energetycznej. To wizualna reprezentacja, jak energia słoneczna zaczyna swoją podróż na dachu i trafia tam, gdzie jest potrzebna lub gdzie można ją "sprzedać" (oddając do sieci). Wszelkie usterki, przerwy czy zapotrzebowanie na energię awaryjną wymagają ingerencji w te węzły, więc ich dostępność i oznaczenie na schemacie są krytyczne dla bezpieczeństwa i efektywności pracy służb serwisowych czy elektryków. Lokalizacja i podłączenie falownika oraz licznika to aspekty schematu o kluczowym znaczeniu praktycznym.

Przykładowo, dobrze zaprojektowany schemat z umieszczonym w dogodnym miejscu falownikiem i wszystkimi wymaganymi zabezpieczeniami pozwala na szybkie i bezpieczne odłączenie systemu w przypadku awarii czy prac serwisowych. Z drugiej strony, falownik wepchnięty w niedostępny kąt bez miejsca na wentylację może ulegać przegrzewaniu i pracować niestabilnie, skracając swoją żywotność. Albo sytuacja, gdy pracownicy OSD potrzebują dostępu do licznika, a ten jest zabudowany w garażu w sposób uniemożliwiający swobodny odczyt – rodzi to niepotrzebne problemy. Schemat planowania to wszystko przewiduje.

Ceny falowników różnią się znacznie w zależności od mocy i producenta. Typowy falownik stringowy o mocy 5kW może kosztować od 4 do 8 tysięcy złotych. Mikroinwertery dla instalacji 5kW będą droższe, ich koszt może sięgać nawet 10-15 tysięcy złotych. Sam licznik dwukierunkowy nie jest kupowany przez klienta, jest dostarczany i montowany przez OSD (chociaż często klient pokrywa koszty instalacji przyłącza, które obejmuje licznik), co potwierdza jego status jako "granicznego" elementu pomiędzy Twoją instalacją a siecią. Koszt i typ falownika to kluczowe punkty w projektowaniu instalacji fotowoltaicznej ze schematem, wpływające na jego ostateczny kształt.

Umiejscowienie falownika i licznika, choć z pozoru banalne, ma swoje specyficzne wymagania techniczne i prawne, które muszą być uwzględnione na schemacie instalacji PV. Od tego zależy nie tylko komfort użytkowania systemu, ale także jego bezpieczeństwo i zgodność z przepisami Operatora Sieci Dystrybucyjnej oraz normami budowlanymi. To wszystkie drogi prowadzą do Rzymu, czyli do falownika, a stamtąd energia trafia dalej, a licznik rejestruje całą tę podróż.
